2023年上海中考物理二模（4月）各区分类汇编（学生版）
专题02动态电路+故障电路

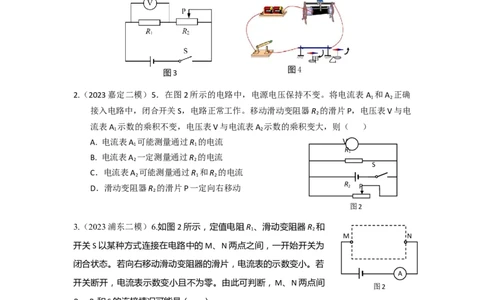

1.（2023奉贤二模）6. 在图3所示，电阻R 的阻值为10欧，滑动变阻器滑片P位于中点附
1
近。用一阻值为20欧的电阻替换R 后，可使电压表示数与替换R 前相同的方法有（ ）
1 1
①电源电压不变，向左移动滑片P；
②电源电压不变，向右移动滑片P；
③减小电源电压，不移动滑片P；
④增大电源电压，向左移动滑片P；
A．①③ B．①② C．②③ D．②④
甲 乙
图4
图3
2.（2023嘉定二模）5．在图2所示的电路中，电源电压保持不变。将电流表A 和A 正确
1 2
接入电路中，闭合开关S，电路正常工作。移动滑动变阻器R 的滑片P，电压表V与电
2
流表A 示数的乘积不变，电压表V与电流表A 示数的乘积变大，则（ ）
1 2
A. 电流表A 可能测量通过R 的电流 V
1 1
R
1
B. 电流表A 一定测量通过R 的电流
2 2
S
C．电流表A 可能测量通过R 和R 的电流
2 1 2
D．滑动变阻器R 的滑片P一定向右移动 R 2 P
2
图2
3.（2023浦东二模）6.如图2所示，定值电阻R 、滑动变阻器R 和
1 2
M N
开关S以某种方式连接在电路中的M、N两点之间，一开始开关为
闭合状态。若向右移动滑动变阻器的滑片，电流表的示数变小。若
A
开关断开，电流表示数变小且不为零。由此可判断，M、N两点间
图2
R 、R 和S的连接情况可能是（ ）
1 2
S S
M R 1 N M S R 1 N M R 1 N M R 1 S N
R
2
R R R
2 2 2
D．
A． B． C．
1
学科网（北京）股份有限公司4.（2023松江二模）5．在图1所示电路中，电源电压保持不变，闭合开关S，当滑动变阻
器的滑片P向右移动时，下列说法正确的是（ ）
V
A．电流表A示数变大
P
B．电流表A 示数变小
1 R
2
C．两个电流表示数的差值变大 A
S
D．电压表V与电流表A示数的比值变大 A
1
R
1
图1
5.（2023杨浦二模）在图2所示的电路中，电源电压不变， 电
阻R 为定值电阻。闭合开关S，向左移动滑动变阻器R 滑片的过程中，变小的是（ ）
1 2
A．电压表 V 示数
1 V V
1 2
B．电流表 A 示数
C．电压表 V 1 示数与电流表 A 示数的比值 R 1 R 2 A
D．电压表 V 示数与电流表 A 示数的比值
2
S
图2
2
学科网（北京）股份有限公司2023年上海中考二模（4月）各区分类汇编（学生版）
专题 故障电路

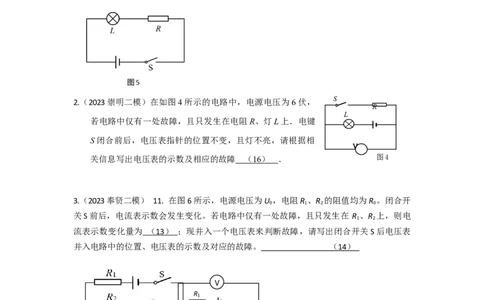

1.（2023宝山二模）12．在图5电路中，电源电压为U 保持不变。闭合开关S，灯L不发光。
0
若电路中只有一处故障，且只发生在灯L或电阻R上。
① 现将一只电压表并联在电阻R两端，只依据电压表的示数无法确定具体的故障，则此
时电压表的示数 （ 1 6 ） 。
A．等于0 B．大于0、小于U
0
C．等于U D．大于U
0 0
② 继续在电路中再串联一只电流表，根据电流表指针偏转情况可确定具体故障。请写出
闭合开关S后，电流表指针偏转情况及对应的故障：
（ 1 7 ） 。
图5
2.（2023崇明二模）在如图4所示的电路中，电源电压为6伏， S
R
L
若电路中仅有一处故障，且只发生在电阻R、灯L上．电键
S闭合前后，电压表指针的位置不变，且灯不亮，请根据相
VV
关信息写出电压表的示数及相应的故障 （ 1 6 ） ． 图4
3.（2023奉贤二模） 11. 在图6所示，电源电压为U ，电阻R 、R 的阻值均为R 。闭合开
0 1 2 0
关S前后，电流表示数会发生变化。若电路中仅有一处故障，且只发生在 R 、R 上，则电
1 2
流表示数变化量为 （ 13 ） ；现并入一个电压表来判断故障，请写出闭合开关S后电压表
并入电路中的位置、电压表的示数及对应的故障。 （ 1 4 ）
V
R1
R2 S
图6 A
图3
4.（2023虹口二模）在图3所示的电路中，电源电压为U ，电阻R 、R 的阻值均为R 。闭
0 1 2 0
合开关S，发现电压表示数变小。现电路中是否存在故障未知，仅知若电路存在故障，
可能发生在电阻R、R 上，其他元件仍保持完好。请写出电路所有可能的情况，以及闭
1 2
合开关S后相对应的电流表和电压表的示数。________
3
学科网（北京）股份有限公司5.（2023嘉定二模）在图5所示的电路中，电源电压保持不变，电阻R 、R 的阻值均为
1 2
R 。闭合开关S，电路正常工作，电压表V 的示数为U 。一段时间后，观察到电压表V 的
0 1 0 1
示数突然变大。若电路中仅有一处故障，且只发生在电阻R 或R 上。现在电路中仅添加一
1 2
个电表来进一步确定故障，甲、乙、丙同学提出三种方案。 V
1
甲同学：在MN两点间并联电流表A R 1 R 2
乙同学：在NP两点间并联电压表V
2 N
丙同学：在M点串联电流表A M P
S
你认为哪位同学的方案可行？并写出按此方案
闭合开关S后，所有电表的示数及相对应的故障。
图5
（ 1 6 ）

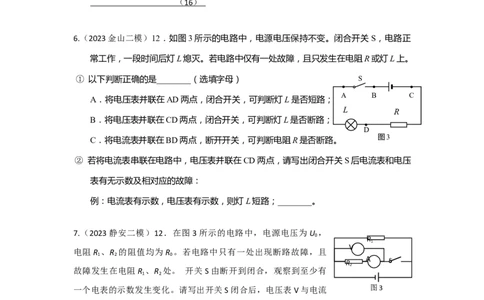

6.（2023金山二模）12．如图3所示的电路中，电源电压保持不变。闭合开关S，电路正
常工作，一段时间后灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。
① 以下判断正确的是________（选填字母） S
A B C
A．将电压表并联在AD两点，闭合开关，可判断灯L是否短路；
L R
B．将电压表并联在CD两点，闭合开关，可判断灯L是否断路；
D
C．将电流表并联在BD两点，断开开关，可判断电阻R是否断路。 图3
② 若将电流表串联在电路中，电压表并联在CD两点，请写出闭合开关S后电流表和电压
表有无示数及相对应的故障：
例：电流表有示数，电压表有示数，则灯L短路；________。
7.（2023静安二模）12．在图3所示的电路中，电源电压为U ，
0
R
1
V
电阻R 、R 的阻值均为R 。若电路中只有一处出现断路故障，且
1 2 0
R A S
2
故障发生在电阻R 、R 处。 开关S由断开到闭合，观察到至少有
1 2
一个电表的示数发生变化。请写出开关S闭合后，电压表V与电流 图3
表A的示数及相对应的故障。________
4
学科网（北京）股份有限公司R
1
8.（2023闵行二模）12．在图4所示的电路中，电源电压保持不变，闭合开关S，
电路正常工作。一段时间后观察到电压表示数变大。若电路中仅 V
R
有一处故障，且只发生在电阻R 或R 上。 2
1 2
S
①电路中可能存在的故障是 （ 1 6 ） 。 图4
②现用完好的变阻器R 替换电阻R ，闭合开关，移动滑片使变阻器阻值减小。请指出
0 1
不同故障下，移动滑片时电压表示数的变化情况。 （ 1 7 ）
9.（2023普陀二模）在图4所示的电路中，电源电压为U 保持不变，电阻R 和R 的阻值均
0 1 2
为R 。闭合开关S，电压表示数不变，电路中仅有一处故障且只发生在电阻R 、R 上。
0 1 2
结合以上信息，若在电路中再添加一个检测小灯判断故障，则可行的是________
A．在MN两点间并联一个检测小灯L
B．在NQ两点间并联一个检测小灯L
请写出接入检测小灯L后的操作，电表示数情况和检测小灯的发光情况及对应的故障。
________
V
· R · R S
1 2
M N ·
Q
图4
10.（2023浦东二模）如图4所示，电源电压为U且保持不变。由于接线柱接触不良导致电
阻 R 、R 中的一个发生了断路故障。为了判断故障，现有以下两种方案可供选择：
1 2
方案一：闭合开关 S后，移动R 滑片，同时观察电流表的 V
2
示数变化情况，就能找出发生断路的电阻。
R R
1 2
方案二：闭合开关 S后，不需要移动R 滑片，直接观察电
2 A
压表的示数，就能找出发生断路的电阻。 S
① 你认为方案________可行（选填“一”、“二”或“一和 图4
二”）。
② 根据你选择的方案，写出观察到的现象及其对应的故障：
__________________________________________________________________。
11.（2023青浦二模）在图4所示的电路中，电源电压保持不变，电阻R 、R 的阻值均为
1 2
R 。闭合开关S，电路正常工作。一会儿后，电路发生了故障，电压表的示数由U 变为
0 0
2U 。若电路中仅有一处故障，且只发生在 R 、R 上，根据以 V
0 1 2
上信息，写出电路故障前后，电流表的示数及对应的故障。
R1 S
________
R2
A
图4
5
学科网（北京）股份有限公司12.（2023松江二模）在图4所示电路中，电源电压为U且保持不变，闭合开关S，电路正
常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上，
在电路中添加一个电压表来判断故障。
① 若将电压表并联在ab两端，观察到电压表示数为零，则故障是________。
② 若将电压表并联在ab两端，观察到电压表示数为U，为了进一步确定故障，以下
方案可行的是________。
a b c
A．将电压表并联在bc两端，开关处于闭合状态
R L
B．将电压表并联在bc两端，开关处于断开状态
d S
C．将电压表并联在bd两端，开关处于断开状态
图4
写出所选方案下，电压表的示数情况及其对应的故障：
________。
13.（2023徐汇二模）在图4所示的电路中，电源电压为U且不变。
① 若闭合开关S，向右移动滑动变阻器的滑片P, 电压表V的示数 （ 16 ） （选填“变
大”“不变”或“变小”）。 V
R
② 若闭合开关S，电路正常工作，一段时间后，发现电压表的示数 2
变为零，已知电路中仅有一处故障，且只发生在变阻器R 或电
1 S P R
1
阻R 上。电路中的故障可能是 （ 17 ） ；请写出在现有电路中
2
图4
进一步确定故障的操作方法、电压表示数的变化情况及对应的
故障。 （ 18 ）
14.（2023杨浦二模）在如图6所示的电路中，电源电压不
R
2
S
变，电阻R 或R 中的一个出现了断路故障。为进一步确定故 A
1 2
障，可将 （ 16 ） 与电阻R 位置互换(选填“R”或“开关 R 1
1 2
图6
S”)。请写出互换后的操作及进一步判断故障的方法：
（ 17 ） 。
6
学科网（北京）股份有限公司15.(2023长宁二模)在图4所示的电路中，电源电压保持不变。闭合开关S，发现电压表V 的
1
示数为零，已知电阻R 、R 中仅有一个出现了故障。以下方案中，能准确判断故障的方案
1 2
是________。
方案A：将另一个电压表V 并联在电阻R 的两端；
2 2
方案B：将一个电流表A串联在电路中。
根据所选方案，写出闭合开关后接入电表的示数情况及对应的故障。________
V
1
R R
1 2
S
图4
