2023 年上海中考二模物理分类汇编——电学实验
1．（2023•浦东新区二模）小华做“测定小灯泡的电功率”实验，现有电源（电源电压可
调，且为 整数倍）、标有“ ”字样的小灯泡、电流表、电压表、标打“ ”
字样的滑动变阻器、开关及导线若干。小华调好电源电压，正确串联实验器材，并将电压

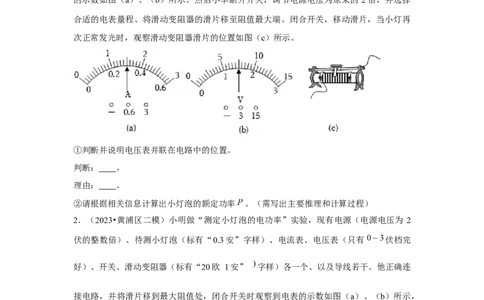

表并联在电路中。当滑动变阻器的滑片移至某一位置时，小灯正常发光，电流表、电压表
的示数如图（a）、（b）所示。然后小华断开开关，调节电源电压为原来的 2倍，并选择
合适的电表量程、将滑动变阻器的滑片移至阻值最大端。闭合开关，移动滑片，当小灯再
次正常发光时，观察滑动变阻器滑片的位置如图（c）所示。
①判断并说明电压表并联在电路中的位置。
判断： 。
理由： 。
②请根据相关信息计算出小灯泡的额定功率 。（需写出主要推理和计算过程）
2．（2023•黄浦区二模）小明做“测定小灯泡的电功率”实验，现有电源（电源电压为 2
伏的整数倍）、待测小灯泡（标有“0.3安”字样）、电流表、电压表（只有 伏档完
好）、开关、滑动变阻器（标有“20欧 1安” 字样）各一个、以及导线若干。他正确连
接电路，并将滑片移到最大阻值处，闭合开关时观察到电表的示数如图（a）、（b）所示，
小灯发光较暗，移动滑片 ，发现电压表示数超出了量程。为了测出小灯的额定功率，他
改变了电压表接入的位置，并调整了电源电压，然后闭合开关，移动滑片，又进行两次实
验，数据如下表所示。
实验序号 电流表（A）
电压表
1 0.30 2.5
2 0.32 2.2
①判定小灯正常发光的依据是 。
学科网（北京）股份有限公司②小灯正常发光时，电压表并联在 两端。
③说明小明对电源电压作出的调整，并求出小灯的额定功率 。

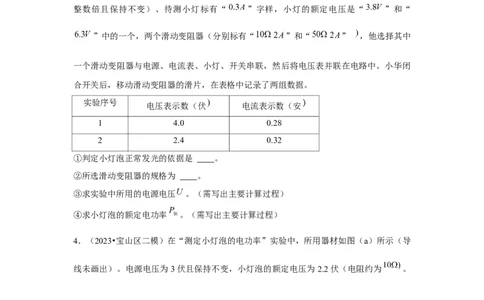

3．（2023•松江区二模）小华做“测定小灯泡电功率”的实验，现有电源（电压为 2伏的
整数倍且保持不变）、待测小灯标有“ ”字样，小灯的额定电压是“ ”和“
”中的一个，两个滑动变阻器（分别标有“ ”和“ ” ，他选择其中
一个滑动变阻器与电源、电流表、小灯、开关串联，然后将电压表并联在电路中。小华闭
合开关后，移动滑动变阻器的滑片，在表格中记录了两组数据。
实验序号
电压表示数（伏 电流表示数（安
1 4.0 0.28
2 2.4 0.32
①判定小灯泡正常发光的依据是 。
②所选滑动变阻器的规格为 。
③求实验中所用的电源电压 。（需写出主要计算过程）
④求小灯泡的额定电功率 。（需写出主要计算过程）
4．（2023•宝山区二模）在“测定小灯泡的电功率”实验中，所用器材如图（a）所示（导
线未画出）。电源电压为3伏且保持不变，小灯泡的额定电压为 2.2伏（电阻约为 。

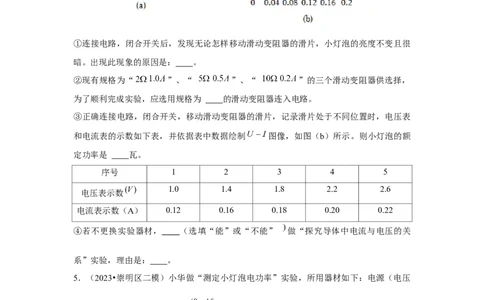

学科网（北京）股份有限公司①连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变且很
暗。出现此现象的原因是： 。
②现有规格为“ ”、“ ”、“ ”的三个滑动变阻器供选择，
为了顺利完成实验，应选用规格为 的滑动变阻器连入电路。
③正确连接电路，闭合开关，移动滑动变阻器的滑片，记录滑片处于不同位置时，电压表
和电流表的示数如下表，并依据表中数据绘制 图像，如图（b）所示。则小灯泡的额
定功率是 瓦。
序号 1 2 3 4 5
1.0 1.4 1.8 2.2 2.6
电压表示数
电流表示数（A） 0.12 0.16 0.18 0.20 0.22
④若不更换实验器材， （选填“能”或“不能” 做“探究导体中电流与电压的关
系”实验，理由是： 。
5．（2023•崇明区二模）小华做“测定小灯泡电功率”实验，所用器材如下：电源（电压
保持不变）、电流表、电压表 伏量程已损坏）、滑动变阻器、待测小灯（标有“
”字样）、电键 以及导线若干。小华先正确串联实验器材，然后将电压表并联在电
路中，闭合电键后，移动变阻器的滑片，将测得数据记录在表中。小华在分析、思考后，
换用“ ”字样的滑动变阻器，重新正确串联电路，并将电压表并联在合适的电路
两端，且实验步骤正确 闭合电键 后，观察到此时电流表、电压表的示数为0.1安、1.0伏。
物理量
电压（伏 电流（安
学科网（北京）股份有限公司1 3.0 0.16
2 2.5 0.20
3 2.0 0.24
试完成下列问题：
（1）判断小灯泡正常发光的方法是 。
（2）记录到上表中电流随电压减小而增大的数据，其原因是 。
（3）实验所用的电源电压为 伏；小灯泡的额定电压为 伏；小灯泡的额定功率
瓦。

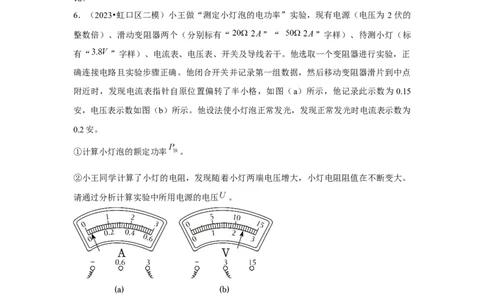

6．（2023•虹口区二模）小王做“测定小灯泡的电功率”实验，现有电源（电压为 2伏的
整数倍）、滑动变阻器两个（分别标有“ ”“ ”字样）、待测小灯（标
有“ ”字样）、电流表、电压表、开关及导线若干。他选取一个变阻器进行实验，正
确连接电路且实验步骤正确。他闭合开关并记录第一组数据，然后移动变阻器滑片到中点
附近时，发现电流表指针自原位置偏转了半小格，如图（a）所示，他记录此示数为0.15
安，电压表示数如图（b）所示。他设法使小灯泡正常发光，发现正常发光时电流表示数为
0.2安。
①计算小灯泡的额定功率 。
②小王同学计算了小灯的电阻，发现随着小灯两端电压增大，小灯电阻阻值在不断变大。
请通过分析计算实验中所用电源的电压 。
7．（2023•闵行区二模）小明同学做“测定小灯泡电功率”的实验，电源电压为1.5伏整
数倍且保持不变，待测小灯上标有“ ”字样，滑动变阻器上标有“ ， ”字样，
其他器材齐全且完好。
实验过程中，小明先正确串联实验器材，再将电压表并联接入电路中。然后，他将滑片移
至变阻器某一端，闭合开关，观察到电流表示数为0.14安。接着，他移动滑片使小灯正常
发光，观察到电压表示数如图所示。最后，他将滑片移至变阻器另一端，此时电压表和电
流表示数的乘积约为1.1瓦。
学科网（北京）股份有限公司①测定小灯泡电功率的实验原理是 。
②请判断电压表的位置并说明理由。
③通过计算确定电源电压的大小。
8．（2023•杨浦区二模）小杨要做“测定小灯泡电功率”实验，现有电源（电压为 4.5
伏）待测小灯泡（标有“ ”字样）、滑动变阻器各一个，其它器材齐全且完好。他连接
电路且规范操作，闭合开关后，观察到电压表与电流表示数如图（a）（b）所示。小杨继
续移动滑片至某位置，观察到电压表示数如图（c）所示，小杨认为此时“小灯正常发光”，
并计算了电压表示数与电流表示数乘积为1.08瓦。
根据上述信息，回答以下问题：
（1）图（a）中电压表示数为 伏。
（2）实验时小杨作出“小灯正常发光”的推断是否合理，理由是 。
（3）计算滑动变阻器的最大阻值。
（4）计算小灯泡额定功率 。
9．（2023•静安区二模）小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，现
有学生电源（电压有4、6和8伏三挡）、待测小灯（额定电压为“ ”或“ ” 、
滑动变阻器标有“ ”字样、电压表、电流表、开关以及导线若干。他选用某挡电
源电压，正确连接电路且实验步骤正确，闭合开关后，电压表、电流表的示数如图（a）
（b）所示。接着，他移动变阻器的滑片至另一端，在此过程中发现小灯始终无法正常发光。
①求电源电压 。
②若小华换用标有“ ”字样的变阻器，闭合开关，移动变阻器的滑片，能否使小
学科网（北京）股份有限公司灯正常发光？请说明理由。
③若小华对电源的挡位进行调整，重新正确连接电路且实验步骤正确，小华移动变阻器的
滑片使小灯正常发光，观察到电流表的示数为0.3安，并发现此时滑片恰好在变阻器的中
点附近某位置。请通过计算求出调整后的电源电压 和小灯的额定功率 。
10．（2023•嘉定区二模）小嘉做“测定小灯泡的电功率”实验。现有器材：电源（电压为
1.5伏的整数倍且保持不变），待测小灯泡（标有“ ”字样）、滑动变阻器（标有“
”字样）、电流表、电压表（仅 挡完好），开关各一个和导线若干，他正确
串联电路，将电压表并联在电路中，再将变阻器滑片移至一端，闭合开关，观察到电压表
电流表的示数如图（a）、（b）所示。在电路安全情况下，移动变阻器滑片，小灯泡始终
不能正常发光，经过思考，小嘉重新调整电路并实验，当小灯泡正常发光时，观察到电压
表指针指在刻度盘正中央。
①小嘉判定小灯泡正常发光的依据是 。
②调整电路前，电压表并联在 （选填“小灯泡”“滑动变阻器”或“电源” 两端，
理由是 。
③求小灯泡的额定功率 。（写出主要的计算过程）
11．（2023•徐汇区二模）小慧做“测定小灯泡的电功率”的实验，将电源（电压为2伏的
整数倍且保持不变）、待测小灯泡（标有“ ”字样）、电流表、滑动变阻器、开关串
联，然后将电压表并联在电路中，小慧闭合开关，观察到电压表示数如图（a）所示，小灯
学科网（北京）股份有限公司发光较暗，然后移动变阻器滑片至最大阻值处，观察到电流表示数为 ，此过程中电压
表指针偏转了1小格。他经过思考设法使小灯正常发光，观察到电流表示数如图（b）所示。
（1）小慧将电压表并联在 两端（选填“小灯泡”或“变阻器” 。
（2）求实验中所用电源的电压 。（需写出解答过程）
（3）求小灯泡的额定功率 。（需写出解答过程）
12．（2023•金山区二模）小华做“测定小灯泡的电功率”实验，现有电源（电压为 的
整数倍且保持不变）、小灯泡两个（甲灯标有“ ”，乙灯标有“ ”字样）、电
流表、电压表、滑动变阻器（标有“ ”字样）、开关各一个，以及导线若干。他选
择甲灯泡正确连接电路，操作规范。闭合开关后观察到小灯泡亮度超出了它的正常发光的
亮度，电流表示数如图（a）所示。经思考，小华断开开关，仅更换小灯泡乙后再闭合开关，
当移动变阻器滑片 至某位置时，小灯泡正常发光，此时电流表示数如图（b）所示。
①乙灯泡的额定功率为 。
②根据相关信息，求出电源电压（需写出计算过程）。
