上海市 2022 年各区物理二模题汇编（3）
——测定小灯泡的电功率

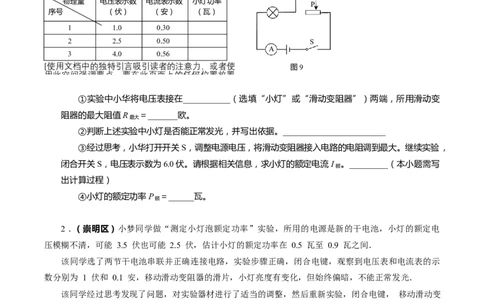

1．（宝山区）小华做“测定小灯泡的电功率”实验，所用器材齐全且完好。其中电源电压有4、6、
8、10和12伏五档可选，待测小灯标有“6V”字样。他按图9串联电路，然后将电压表接入电路，将滑动
变阻器的滑片P置于一端。闭合开关S，将电压表和电流表示数记录在下表的序号1中，然后将滑片P先
后移到变阻器中间某处和另一端，并将相应的电压表和电流表示数分别记录在下表序P2、3中。
物理量 电压表示数 电流表示数 小灯功率
P
序号 （伏） （安） （瓦）
1 1.0 0.30
2 2.5 0.50 S
A
3 4.0 0.56
[使用文档中的独特引言吸引读者的注意力，或者使 图9
用此空间强调要点。要在此页面上的任何位置放置
①实验中小华将电压表接在___________（选填“小灯”或“滑动变阻器”）两端，所用滑动变
阻器的最大阻值R ＝_______欧。
最大
②判断上述实验中小灯是否能正常发光，并写出依据。________________________
③经过思考，小华打开开关S，调整电源电压，将滑动变阻器接入电路的电阻调到最大。继续实验，
闭合开关S，电压表示数为6.0伏。请根据相关信息，求小灯的额定电流 I 。_________（本小题需写
额
出计算过程）
④小灯的额定功率P ＝______瓦。
额
2．（崇明区）小梦同学做“测定小灯泡额定功率”实验，所用的电源是新的干电池，小灯的额定电
压模糊不清，可能 3.5 伏也可能 2.5 伏，估计小灯的额定功率在 0.5 瓦至 0.9 瓦之间．
该同学选了两节干电池串联并正确连接电路，实验步骤正确，闭合电键，观察到电压表和电流表的示
数分别为 1 伏和 0.1 安，移动滑动变阻器的滑片，小灯亮度有变化，但始终偏暗，不能正常发光．
该同学经过思考发现了问题，对实验器材进行了适当的调整，然后重新实验，闭合电键， 移动滑动变
阻器的滑片，发现滑片在中点位置时，小灯正常发光．
根据以上信息完成下列问题：
（1）在答题卡规定位置上画出该同学的实验电路图；
（2）调整实验器材前小灯不能正常发光的原因是 ；
（3）小灯的额定电压为 伏，小灯正常发光时，变阻器连入电路的电阻为 欧；
（4）小灯的额定功率为 瓦．
3．（奉贤区）今年未考。
1
学科网（北京）股份有限公司4．（虹口区）小王做“测定小灯泡的电功率”实验，现有电源（电压保持不变）、额定电流相同的
小灯泡甲和乙（甲标有“3.8V 0.3A ”字样）、电流表、电压表（只有0～3伏档完好）、滑动变阻器、
开关及导线若干。他先用甲灯进行实验，连接电路后移动变阻器滑片至某一位置时，观察到电压表、电流
表示数如图11（a）（b）所示。他断开开关，仅用乙灯替换电路中的甲灯，闭合开关后发现电压表示数超
出量程；他思考后重新连接电路进行实验，移动变阻器滑片直至乙灯正常发光，电压表示数为2.5伏。
① 写出判定甲灯正常发光的依据。
② 求电源电压U 。
总
③ 求乙灯的额定功率P 。
乙
（a）
图11

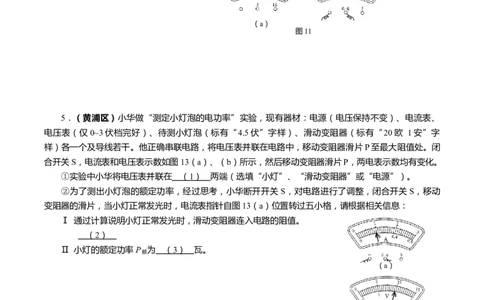

5．（黄浦区）小华做“测定小灯泡的电功率”实验，现有器材：电源（电压保持不变）、电流表、
电压表（仅0~3伏档完好）、待测小灯泡（标有“4.5伏”字样）、滑动变阻器（标有“20欧 1安”字
样）各一个及导线若干。他正确串联电路，将电压表并联在电路中，移动变阻器滑片P至最大阻值处。闭
合开关S，电流表和电压表示数如图13（a）、（b）所示，然后移动变阻器滑片P，两电表示数均有变化。
①实验中小华将电压表并联在 （ 1 ） 两端（选填“小灯”、“滑动变阻器”或“电源”）。
②为了测出小灯泡的额定功率，经过思考，小华断开开关 S，对电路进行了调整，闭合开关S，移动
变阻器的滑片，当小灯正常发光时，电流表指针自图13（a）位置转过五小格，请根据相关信息：
Ⅰ 通过计算说明小灯正常发光时，滑动变阻器连入电路的阻值。
（ 2 ）
Ⅱ 小灯的额定功率P 为 （ 3 ） 瓦。
额
（a）
（b）
图13
6．（嘉定区）小嘉做“测定小灯泡的电功率”实验，所用器材齐全且完好，其中电源电压为4.5伏保
2
学科网（北京）股份有限公司持不变，滑动变阻器有“5Ω 3A”和“10Ω 1A”两种规格可选，待测小灯泡上标有“2.5V”字样，已知其额
定功率在 0.8 瓦以上。小嘉正确连接电路，实验步骤正确。闭合开关后，他观察到电压表示数如图 10
（a）所示。
（a） 图 1 0 （b）

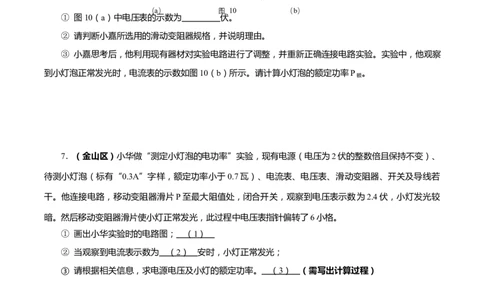

① 图10（a）中电压表的示数为 伏。
② 请判断小嘉所选用的滑动变阻器规格，并说明理由。
③ 小嘉思考后，他利用现有器材对实验电路进行了调整，并重新正确连接电路实验。实验中，他观察
到小灯泡正常发光时，电流表的示数如图10（b）所示。请计算小灯泡的额定功率P 。
额
7．（金山区）小华做“测定小灯泡的电功率”实验，现有电源（电压为2伏的整数倍且保持不变）、
待测小灯泡（标有“0.3A”字样，额定功率小于0.7瓦）、电流表、电压表、滑动变阻器、开关及导线若
干。他连接电路，移动变阻器滑片P至最大阻值处，闭合开关，观察到电压表示数为2.4伏，小灯发光较
暗。然后移动变阻器滑片使小灯正常发光，此过程中电压表指针偏转了6小格。
① 画出小华实验时的电路图； （ 1 ）
② 当观察到电流表示数为 （ 2 ） 安时，小灯正常发光；
③ 请根据相关信息，求电源电压及小灯的额定功率。 （ 3 ） （需写出计算过程）
8．（静安区）小王同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有
3
学科网（北京）股份有限公司“20 2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上。他正确连接电路，实验步
骤正确，闭合开关时，电压表示数如图8（a）所示，电流表示数为0.2安，此时小灯发光较暗。接着他移
动变阻器的滑片直至小灯正常发光，电压表的示数如图 8（b）所示。他继续移动变阻器的滑片到端点时，
电流表的示数为0.32安，小灯比正常发光时要亮。
请将下表填写完整,并计算出小灯的功率。
物理量 电压 电流 功率 亮暗
序号 （伏） （安） （瓦） 程度
1 0.2 较暗
2 正常
3 0.32 较亮

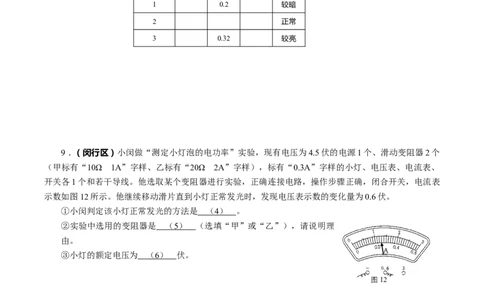

9．（闵行区）小闵做“测定小灯泡的电功率”实验，现有电压为4.5伏的电源1个、滑动变阻器2个
（甲标有“10Ω 1A”字样、乙标有“20Ω 2A”字样），标有“0.3A”字样的小灯、电压表、电流表、
开关各1个和若干导线。他选取某个变阻器进行实验，正确连接电路，操作步骤正确，闭合开关，电流表
示数如图12所示。他继续移动滑片直到小灯正常发光时，发现电压表示数的变化量为0.6伏。
①小闵判定该小灯正常发光的方法是 （ 4 ） 。
②实验中选用的变阻器是 （ 5 ） （选填“甲”或“乙”），请说明理
由。
③小灯的额定电压为 （ 6 ） 伏。
图12
10．（浦东新区） 今年未考。
11. （普陀区）小李做“测定小灯泡的电功率”实验。现有电源（电压保持不变）、电压表、电流表、
待测小灯（标有“0.3A”字样）、滑动变阻器（标有“20 2A”字样 ）、开关及导线若干。他正确连接电
路，将滑片 P 移到变阻器的一端，然后闭合开关，此时电流表示数为 0.2 安，电压表示数如图 10（a）所
（b）
（图a ）10
4
学科网（北京）股份有限公司示，小灯发光较暗。小李经过思考，调整电表量程，然后继续移动滑片至小灯正常发光，此时电压表的示数如
图 10（b）所示。
①小李判断小灯正常发光的依据是 （ 1 ） 。
②请根据相关信息计算出电源电压 U 和小灯泡的额定功率 P 。 （ 2 ）
灯
③请写出实验中需要调整量程的电表，及其对应的原因。 （ 3 ）
12．（青浦区）小华做“测定小灯泡的电功率”实验，已知小灯泡的功率不超过1瓦。现有电源（电
压为1.5伏的整数倍且保持不变）、待测小灯泡（如图12所示）、电流表、电压表、滑动变阻器、
开关及导线若干。小华连接电路进行实验，由于小灯上所标额定电压模糊不清，他思考后移动变
阻器的滑片使电压表的示数分别为3.5伏、2.5伏和1.5伏，并记录相应的电流表示数。实验数据
如下表所示。
物理量 电压表 电流表
示数 示数
实验序号
（伏） （安）
1 3.5 0.30
2 2.5 0.38
3 1.5 0.43
图12
① 请画出小华连接的实验电路图。________（用2B铅笔在答题纸的相应位置作图）
② 请根据相关信息，求出电源电压U及小灯泡的额定功率P 。________
额
13．（松江区）小明做“测定小灯泡的电功率”实验。现有电压为6伏的电源、待测小灯（如图12
所示）、电流表、开关、若干阻值已知的定值电阻及导线。小明连接电路进行实验，由于小灯上所标的额
定电压模糊不清，他思考后将阻值不同的定值电阻与小灯串联，并记录相应的电流表示数，实验数据如下
表所示。
① 请画出小明连接的实验电路图。
5
学科网（北京）股份有限公司② 请根据相关信息，通过计算说明小灯的额定电压U ，并求出小灯的额定功率P 。
额 额
物理量
定值电阻 电流I
实验序号
（欧） （安）
1 10 0.32
2 15 0.26
图12
3 30 0.16
14．（徐汇区）今年未考。
15．（杨浦区）现有电源（电压为6伏且保持不变）、滑动变阻器（标有“20 2A”字样）各两
个，待测小灯泡（标有“0.2A”字样）、待测电阻R 各一个，其它器材齐全且完好。小杨要做“用电流
X
表、电压表测电阻”实验，小浦要做“测定小灯泡的电功率”实验。他们选好实验器材正确串联电路，
再将电压表并联在电路中。两人均规范操作，闭合开关后，小杨观察到电压表与电流表示数如图 14
（a）（b）所示；小浦移动变阻器滑片至中点附近，发现小灯泡正常发光，观察到电压表示数如图14
（c）所示
根据上述信息，请判断：
①小杨实验时电压表的量程为_____伏（选填“0～3 ”或“0～15”）
②小杨将电压表并联在______两端（选填“电源” “待测电阻”或“变阻器”），理由是：
______。
③小浦实验时判断小灯泡正常发光的依据是：__________。
④请计算出小灯泡的额定功率P 。
额
16．（长宁区）小明做“测定小灯泡的电功率”实验，实验器材有：由若干节干电池组成的电源、电
压表、电流表、开关各一个，标有“5Ω 2A”和“20Ω 2A”字样的滑动变阻器、标有“3.8V 0.3A”和
“4.5V 0.3A”字样的小灯泡各一个，以及导线若干。他选择其中一个小灯泡、一个滑动变阻器以及其它
器材进行实验。小明正确连接电路，将滑片移到阻值最大处，闭合开关，此时电压表的示数为4.0 伏，电
6
学科网（北京）股份有限公司流表的示数为 0.32安。小明发现无法继续进行实验，于是他仅更换了另一个滑动变阻器，并将滑片移到阻
值最大处，再次闭合开关，移动滑片，当电压表示数为3伏时，电流表的示数如图11所示。
① 实验中，小明判断小灯泡正常发光的依据是 （ 1 ） 。
② 电源电压为 （ 2 ） 伏。
③ 写出图中电流表的示数并说明理由。 （ 3 ）
④ 小灯泡的额定功率为 （ 4 ） 瓦。 图 11
