专题16-电功和电功率-学易金卷：2023年中考物理一模试
题分项汇编（上海专用）（原卷版）
一、单选题
1．（2023·上海长宁·统考一模）当电流通过LED灯时，电能转化为光能和内能。能够
量度电能转化多少的物理量是（ ）
A．电流 B．电压 C．电功 D．电功率

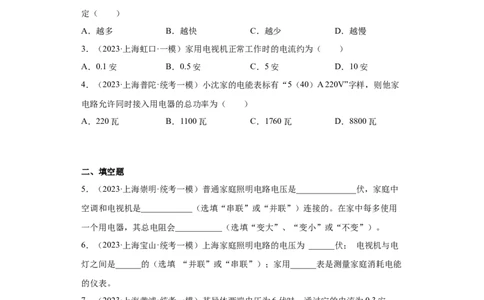

2．（2023·上海杨浦·统考一模）若用电器电功率越大，则电流通过该用电器做的功一
定（ ）
A．越多 B．越快 C．越少 D．越慢
3．（2023·上海虹口·一模）家用电视机正常工作时的电流约为（ ）
A．0.1安 B．0.5安 C．5安 D．10安
4．（2023·上海普陀·统考一模）小沈家的电能表标有“5（40）A 220V”字样，则他家
电路允许同时接入用电器的总功率为（ ）
A．220瓦 B．1100瓦 C．1760瓦 D．8800瓦
二、填空题
5．（2023·上海崇明·统考一模）普通家庭照明电路电压是______________伏，家庭中
空调和电视机是____________（选填“串联”或“并联”）连接的。在家中每多使用
一个用电器，其总电阻会___________（选填“变大”、“变小”或“不变”）。
6．（2023·上海宝山·统考一模）上海家庭照明电路的电压为 ______伏； 电视机与电
灯之间是______的（选填 “并联”或“串联”）；家用______表是测量家庭消耗电能
的仪表。
7．（2023·上海黄浦·统考一模）某导体两端电压为6伏时，通过它的电流为0.3安，
则10秒内通过该导体横截面的电荷量为_________库。当该导体两端电压变为10伏
时，该导体的电阻为_________欧，该导体消耗的电功率将_________（选填“变
大”“变小”或“不变”）。
8．（2023·上海·校联考一模）家庭电路中，电灯与电视机是______（选填“串
联”或“并联”）的；一盏标有“ ”字样的白炽灯，在正常发光过程中，
它的两端的电压为________伏，同时它是将电能转化为______ 能和光能。
9．（2023·上海长宁·统考一模）某导体两端的电压为6伏时，通过它的电流为0.2安，该导体的电阻为____ 欧；当导体两端电压为 12伏时，该导体的电阻为_____
欧，此时它的电功率为_______ 瓦。
10．（2023·上海长宁·统考一模）教室中日光灯的工作电压为_______伏。教室中投影
仪和电风扇之间是______连接（选填“串联”或“并联”），每多使用一个用电器，
家庭电路的总电阻_______（选填“变大”、“变小”或“不变”）
11．（2023·上海普陀·统考一模）某节能灯标有“220V 11W”字样，其中“11W”表示
_____________，当它连续正常工作10小时，消耗的电能______________度，通过的
电流为______________安。
三、实验题

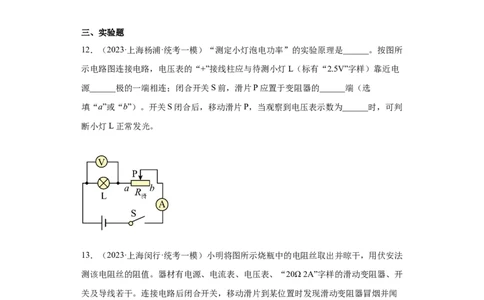

12．（2023·上海杨浦·统考一模）“测定小灯泡电功率”的实验原理是______。按图所
示电路图连接电路，电压表的“+”接线柱应与待测小灯L（标有“2.5V”字样）靠近电
源______极的一端相连；闭合开关S前，滑片P应置于变阻器的______端（选
填“a”或“b”）。开关S闭合后，移动滑片P，当观察到电压表示数为______时，可判
断小灯L正常发光。
13．（2023·上海闵行·统考一模）小明将图所示烧瓶中的电阻丝取出并晾干，用伏安法
测该电阻丝的阻值。器材有电源、电流表、电压表、“20Ω 2A”字样的滑动变阻器、开
关及导线若干。连接电路后闭合开关，移动滑片到某位置时发现滑动变阻器冒烟并闻
到焦糊味，两电表示数均为零。小明更换了规格相同的滑动变阻器重新进行实验，将
实验数据填入表中。
实验次 U/伏 I/安 R/欧数
1 0.2 0.24 0.83
2 0.5 0.54 0.92
3 0.6 0.60 1.00
①“伏安法测电阻”的实验原理是：_______。
②试分析滑动变阻器冒烟的原因：_______。
③判断电源电压的最大值为_______伏。
④小明分析表中数据发现，电阻丝的电阻值逐渐变_______，其主要原因可能是
_______。

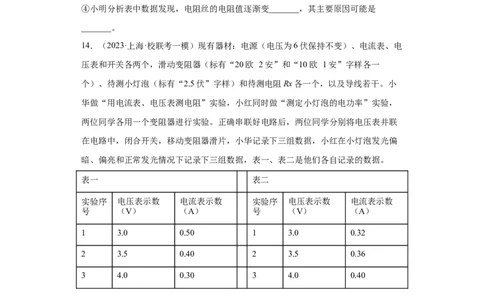

14．（2023·上海·校联考一模）现有器材：电源（电压为6伏保持不变）、电流表、电
压表和开关各两个，滑动变阻器（标有“20欧 2安”和“10欧 1安”字样各一
个）、待测小灯泡（标有“2.5伏”字样）和待测电阻Rx各一个，以及导线若干。小
华做“用电流表、电压表测电阻”实验，小红同时做“测定小灯泡的电功率”实验，
两位同学各用一个变阻器进行实验。正确串联好电路后，两位同学分别将电压表并联
在电路中，闭合开关，移动变阻器滑片，小华记录下三组数据，小红在小灯泡发光偏
暗、偏亮和正常发光情况下记录下三组数据，表一、表二是他们各自记录的数据。
表一 表二
实验序 电压表示数 电流表示数 实验序 电压表示数 电流表示数
号 （V） （A） 号 （V） （A）
1 3.0 0.50 1 3.0 0.32
2 3.5 0.40 2 3.5 0.36
3 4.0 0.30 3 4.0 0.40
请根据相关实验信息回答问题：
①判断小红记录数据的表格并说明理由；__________________
②通过计算说明小红所用的变阻器规格；_____________
③小华实验中测得的待测电阻Rx为________________欧（精确到0.1欧）；小红实验
中小灯泡的额定功率P 为_____________瓦。
额
四、计算题15．（2023·上海黄浦·统考一模）某导体两端的电压为6伏，通过它的电流为0.3安。
求：通电10秒，电流通过导体所做的功W和电功率P。
16．（2023·上海长宁·统考一模）在如图所示的电路中，电源电压为6伏保持不变，电
阻R 的阻值为5欧，电阻R 的阻值为20欧。闭合开关S，求：
1 2
（1）电阻R 通电10秒所消耗的电能；
1
（2）电流表示数I。

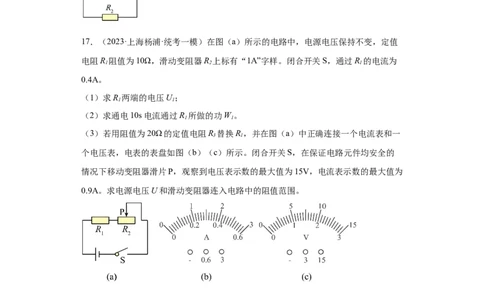

17．（2023·上海杨浦·统考一模）在图（a）所示的电路中，电源电压保持不变，定值
电阻R 阻值为10Ω，滑动变阻器R 上标有“1A”字样。闭合开关S，通过R 的电流为
1 2 1
0.4A。
（1）求R 两端的电压U；
1 1
（2）求通电10s电流通过R 所做的功W。
1 1
（3）若用阻值为20Ω的定值电阻R 替换R，并在图（a）中正确连接一个电流表和一
3 1
个电压表，电表的表盘如图（b）（c）所示。闭合开关S，在保证电路元件均安全的
情况下移动变阻器滑片P，观察到电压表示数的最大值为15V，电流表示数的最大值为
0.9A。求电源电压U和滑动变阻器连入电路中的阻值范围。
五、综合题
18．（2023·上海长宁·统考一模）小明是课外航模小组成员，他发现给小马达供电的电
池用旧后，还可以使电子钟正常工作。他通过实验和查阅资料获得以下信息：（1）小
马达、电子钟均能在1.2伏到1.8伏之间正常工作；（2）小马达的等效电阻约为1.5
欧，电子钟的等效电阻约为7.5×104欧；（3）将不同阻值的电阻、电压表分别接在一
节新、旧电池两端（在本实验中将电压表看作阻值无穷大的电阻），测得电阻两端的
电压如下表所示。电阻两端的电压（伏）
序号 电阻（欧）
旧电池 新电池
1 1 0.25 1.23
2 10 1.00 1.55
3 100 1.43 1.59
4 电压表（阻值无穷大） 1.50 1.60
①根据表格中新、旧电池电路中电阻两端的电压和电阻阻值的变化情况，可以得出的
结论是：将不同阻值的电阻接在新电池或旧电池两端时，________；
②请你根据上述信息及结论说明一节旧电池能使电子钟正常工作的原因________；
③有一只规格为“1.5V 0.45W”的小灯，现只用小明实验中所用的一节旧电池，能否使
小灯正常发光？请作出判断并说明理由________。
