专题10-电流和电路、电压和电阻-学易金卷：2023年中考
物理一模试题分项汇编（上海专用）（原卷版）
一、单选题
1．（2023·上海闵行·统考一模）将电阻 、 以串联或并联的方式接入某电路中，通
过它们的电流相等。关于 、 的阻值大小，下列判断正确的是（ ）
A．若 、 串联，则 一定等于 B．若 、 串联，则 一定小于
C．若 、 并联，则 一定等于 D．若 、 并联，则 一定小于

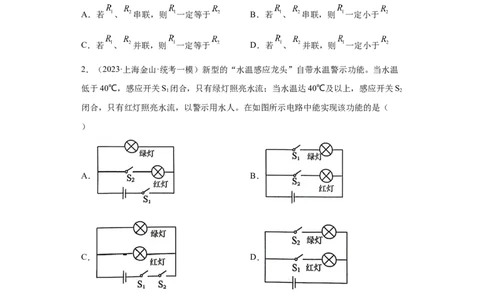

2．（2023·上海金山·统考一模）新型的“水温感应龙头”自带水温警示功能。当水温
低于40℃，感应开关S 闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S
1 2
闭合，只有红灯照亮水流，以警示用水人。在如图所示电路中能实现该功能的是（
）
A． B．
C． D．
3．（2023·上海虹口·一模）在图所示的电路中，电源电压保持不变。闭合开关S时（
）
A．电流表A 的示数变大
1B．电流表A的示数不变
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A 示数的比值不变
1

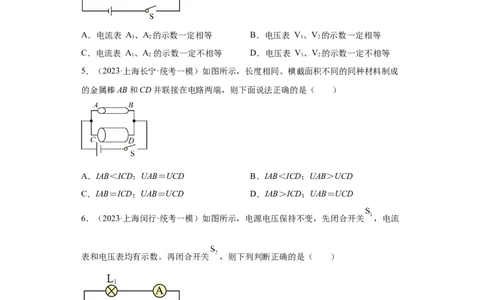

4．（2023·上海宝山·统考一模）在图示电路中， 闭合开关 S，下列判断正确的是（
）
A．电流表 A、A 的示数一定相等 B．电压表 V、V 的示数一定相等
1 2 1 2
C．电流表 A、A 的示数一定不相等 D．电压表 V、V 的示数一定不相等
1 2 1 2
5．（2023·上海长宁·统考一模）如图所示，长度相同、横截面积不同的同种材料制成
的金属棒AB和CD并联接在电路两端，则下面说法正确的是（ ）
A．IAB＜ICD；UAB＝UCD B．IAB＜ICD；UAB＞UCD
C．IAB＝ICD；UAB＝UCD D．IAB＞ICD；UAB＝UCD
6．（2023·上海闵行·统考一模）如图所示，电源电压保持不变，先闭合开关 ，电流
表和电压表均有示数。再闭合开关 ，则下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小7．（2023·上海徐汇·统考一模）很多家庭都安装了智能门锁，按指纹或密码都可以启
动电动机打开锁扣，实现开门的功能。图所示电路图中符合要求的是（ ）
A． B．
C． D．
8．（2023·上海普陀·统考一模）在图所示的电路中，定值电阻R、R 的大小关系为
1 2
R>R，闭合开关S，电压表V 和V 示数的比值为k，若用定值电阻R（R＜R）替换
1 2 1 2 1 0 0 2
R、R 中的一个，闭合开关S，电压表V 和V 示数的比值为k。下列操作中能使k＜
1 2 1 2 2 1
k 的是（ ）
2
① 电源电压增大，R 替换R
0 1
② 电源电压不变，R 替换R
0 1
③ 电源电压减小，R 替换R
0 2
④ 电源电压不变，R 替换R
0 2
A．①② B．③④ C．②③④ D．①②③④
二、填空题
9．（2023·上海黄浦·统考一模）长度相等的镍铬导线甲和乙，甲的横截面积小于乙的
横截面积，则甲的电阻_________乙的电阻。若将它们串联在电路中，则通过甲的电流
_________通过乙的电流；若将它们并联在电路中，则并联后的总电阻_________甲的
电阻。（均选填“小于”“等于”或“大于”）
10．（2023·上海金山·统考一模）如图（a）所示，长度和材料相同、粗细不同的金属棒AB和CD串联在电路中。将电压表分别并联AB和CD两端，电表指针的位置均如
图（b）所示，则AB两端的电压为______伏，CD两端电压为______伏，通过AB的电
流______通过CD的电流（选填“大于”“等于”或“小于”）。
三、实验题
11．（2023·上海青浦·统考一模）电阻的大小与导体的长度、横截面积、材料及温度有
关。根据下表回答问题
序号 长度（米） 横截面积（毫米2） 材料 电阻（欧）
1 1 1 银 0.016
2 1 1 铜 0.017
3 1 1 铝 0.027
4 1 1 铁 0.099
5 1 1 镍铬合金 1.00
（1）该表数据反映的是导体的电阻大小与________的关系；
（2）比较表中数据，可以得出的初步结论是：________电阻最小；
（3）在制作滑动变阻器时一般选用镍铬合金作为其电阻线的材料。这样选择的原因
是：________。
12．（2023·上海嘉定·统考一模）某物理兴趣小组利用苹果、梨、橙子、菠萝、导线、
电压表和一些尺寸相同的铁片、铜片、锌片等器材探究“水果电池电压大小与哪些因
素有关”。如图所示，他们在水果中插入金属片制成的极板，并保持两块极板之间的
距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，实验结
果如下表；
水果
苹果 梨 橙子 菠萝
极板材料（A-B）
铁-锌 0.55V 0.40V 0.70V 0.50V铜-铁 0.60V 0.50V 0.78V 0.55V
铜-锌 0.95V 0.90V 1.05V 1.00V
①上表所列水果电池中，所能提供电压最大的是________；
②水果电池的电压大小与两极板材料种类________（选填“有关”或“无关”），判
断的依据是________；
③小嘉将橙子挤软，使其出汁更多，再次测量该“水果电池”的电压，发现电压表指
针偏转角度更大，由此可提出的科学猜想是________。
13．（2023·上海静安·统考一模）某小组同学在做“用电流表测电流”实验中，按图1
用电流表分别测量了流入 的电流（A点）和流出 的电流（B点），其实验数据如
表一所示。接着，他们串联一个电阻 在电路中，如图2所示，开始研究串联电路的
电流特点。
表一
（安） （安）
0.4 0.4
表二
（安） （安） （安）
0.1 0.1 0.1
（1）请你根据图1的实验及表一中的实验数据猜想图2所示的串联电路中通过A点、点和 点的电流可能存在的关系，并说明理由 __；
（2）实验中，该小组同学利用电流表分别测量了图2电路中A点、 点、 点的电
流，实验数据记录在表二中，并根据该实验记录得出了串联电路的电流特点。你认为
该小组同学的实验方案是否需要改进。若需要，请简要说明改进的方法；若不需要，
请说明理由 __。
14．（2023·上海普陀·统考一模）在图所示的电路中，闭合开关S，灯L不亮，若电路
中仅有一处故障，且只发生在灯L、电阻R上。
①请判断该电路中存在的故障可能是____________；
A．R断路 B．R短路 C．L断路 D．L短路
②为进一步检测故障所在，小李认为：在图的电路中将一个电压表正确并联在灯L两
端，闭合开关S，通过观察电压表示数情况，可以确定故障所在。你认为小李的方案
是否可行，说出理由__________。
15．（2023·上海普陀·统考一模）某班同学做“探究并联电路中电流的规律”的实验，
所用器材包括电源、开关、电流表各1个及导线若干， 另有规格分别为甲、乙、丙、
丁的4个小灯泡。
（1）图（a）是他们设计的电路图，图（b）是他们测量电流时连接的实验电路，此时
电流表测量的是_____（选填“A”“B”或“C”）处的电流；
（2）请在图（b）中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，
并用笔画线代替导线连接正确的电路___________。移动后电流表测量的是
____________（选填“A”“B”或“C”）处的电流；
（3）下表为各组实验数据汇总。
组 L 规 L 规
1 2 I /A I /A I /A
别 格 格 A B C
1 甲 乙 0.12 0.10 0.22
2 乙 丙 0.10 0.20 0.303 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________；
A．分析多组数据是为了减小误差
B．选用不同规格的灯进行实验，可使结论更具普遍性
C．第4组数据的偏差可能是电流表未调零引起的
（4）根据上表的实验数据及相关条件，可得的初步结论是：_______________。
16．（2023·上海金山·统考一模）在如图所示的电路中，闭合开关S，发现灯L不发
光。已知电路中仅有一处故障，且只发生在电阻R、灯L上。现通过接入一个电压表
来判断故障。
①将电压表接入到______两点之间，且开关S断开，观察电压表示数是否为零，可判
断故障灯L是否______（选填“短路”或“断路”）。
②若已排除上述故障，为判断具体故障，将电压表接入 两点之间。请写出开关闭合
前后，电压表的示数变化情况及其对应的故障：______
四、简答题
17．（2023·上海青浦·统考一模）在图所示的电路中，电源电压保持不变。闭合开关
S，观察到只有一个电表的指针发生偏转。已知电路中仅有一处故障，且只发生在电阻
R 或R 上。请写出闭合开关后的操作、电表示数变化情况及其对应的故障。
1 2
________。
五、综合题18．（2023·上海长宁·统考一模）在图所示的电路中，仅有一处断路故障，且只发生在
电阻R 或R 上；
1 2
①以下方案可以确定具体故障的是________；
A．在a点再接入一只电流表A
1
B．在a、b两点之间接入一只电压表V
C．在b点再接入一只开关S
1
②根据所选方案，写出闭合开关S后的操作、电表示数及对应的故障________。
19．（2023·上海闵行·统考一模）如图所示的电路中，电源电压保持不变，R、R、R
1 2 3
为规格相同的三个电阻，其中一个存在短路故障。
①闭合开关S，电源_______发生短路（选填“可能”或“不可能”）；
②为了检测出具体故障所在，将电阻R 和R 的位置互换。请写出互换前后电流表示数
1 3
的变化情况及对应的故障_______。
