上海市 2022 年各区物理二模题汇编（5）
——动态电路分析题

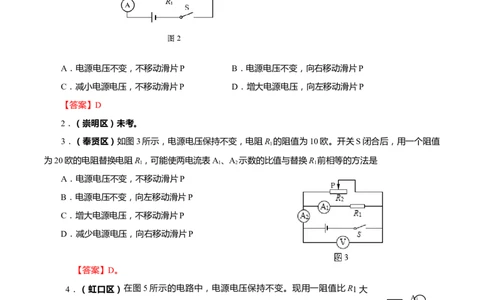

1．（宝山区）在图2所示的电路中，电阻R 的阻值为10欧，滑动变阻器滑片P位于中点。用一阻值
1
为20欧的电阻替换R 后，可能使电流表示数与替换R 前相同的方法是
1 1
A．电源电压不变，不移动滑片P B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
【答案】D
2．（崇明区）未考。
3．（奉贤区）如图3所示，电源电压保持不变，电阻R 的阻值为10欧。开关S闭合后，用一个阻值
1
为20欧的电阻替换电阻R，可能使两电流表A、A 示数的比值与替换R 前相等的方法是
1 1 2 1
A．电源电压不变，不移动滑片P
B．电源电压不变，向左移动滑片P
C．增大电源电压，不移动滑片P
D．减少电源电压，向右移动滑片P
【答案】D。
4．（虹口区）在图5所示的电路中，电源电压保持不变。现用一阻值比R1大
A
1
R
的电阻 R0 替换 R1，电流表 A 的示数将________（选填“变大”“不变”或“变 1
P
小”）。若电流表A示数与电流表A 示数的比值为I/I ，为使该比值与替换电阻R 前
1 1 1 R A
2
S
相等，下列操作中可行的是________(选填“A”或“B”)，写出I/I 的推导过程并说
1
图5
明理由：________。
A．向左移动变阻器R2的滑片 B．向右移动变阻器R2的滑片
【答案】（16）变小。 （17）B。
（18）I/I＝（I＋I)/I＝1＋I/I＝1＋R/R，由于替换的电阻R 大于R，要使I/I 不变，应增大R 的值，
1 1 2 1 2 1 1 2 0 1 1 2
1
学科网（北京）股份有限公司所以选B。
5．（黄浦区）在图1所示的电路中，滑动变阻器滑片P位于中点附近。用电阻R 替换R （R ＞R ）
3 1 3 1
后，在确保电路安全的前提下，可能使电流表A与A 示数的比值与替换R 前相同的方法是
1 1
A．增大电源电压，不移动滑片P
A
B．减小电源电压，不移动滑片P R 1
1
S
A
C．电源电压不变，滑片P向右移
P
D．电源电压不变，滑片P向左移 R
2
【答案】C 图1

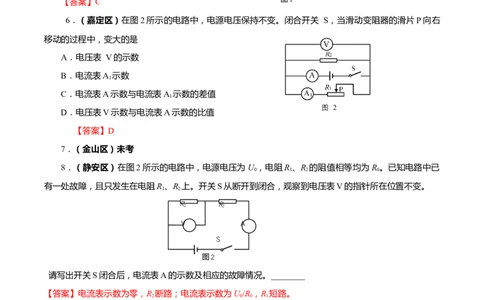

6．（嘉定区）在图2所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片P向右
移动的过程中，变大的是
A．电压表 V的示数
B．电流表A 示数
1
C．电流表A示数与电流表A 示数的差值
1
图 2
D．电压表V示数与电流表A示数的比值
【答案】D
7．（金山区）未考
8．（静安区）在图2所示的电路中，电源电压为U ，电阻R 、R 的阻值相等均为R 。已知电路中已
0 1 2 0
有一处故障，且只发生在电阻R、R 上。开关S从断开到闭合，观察到电压表V的指针所在位置不变。
1 2
R R
1 2
V A
S
图2
请写出开关S闭合后，电流表A的示数及相应的故障情况。________
【答案】电流表示数为零，R 断路；电流表示数为U/R，R 短路。
2 0 0 1
9．（闵行区）图2所示的电路中，电源电压保持不变，开关S断开时，电流
S
A
表、电压表的示数分别为I 、U 。将电阻R 与开关S互换，闭合开关S后，电流表、
0 0 1 R R
1 2
电压表的示数分别为I´、U´。下列判断正确的是
0 0
A U´=U I´>I B U´=U U´/I ´=U /I 图2 V
0 0 0 0 0 0 0 0 0 0
C U´>U I´<I D U´>U U´/I ´<U /I
0 0 0 0 0 0 0 0 0 0
【答案】D
2
学科网（北京）股份有限公司10．（浦东新区）．如图3所示，电源电压保持不变，电阻R 的阻值为10欧姆。开关S闭合后，用
1
一个阻值为20欧姆的电阻替换电阻R，可能使两电流表A、A示数的比值与替换R 前相等的方法是
1 1 1
A．增大电源电压，不移动滑片P
B．减小电源电压，不移动滑片P
C．电源电压不变，滑片P向右移
D．电源电压不变，滑片P向左移
【答案】D。

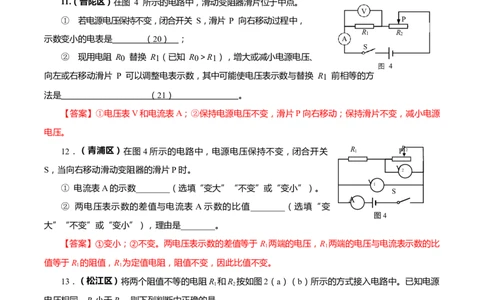

11.（普陀区）在图 4 所示的电路中，滑动变阻器滑片位于中点。
V
① 若电源电压保持不变，闭合开关 S，滑片 P 向右移动过程中， P
R1 R2
示数变小的电表是 （ 20 ） ； A
S
② 现用电阻 R0 替换 R1（已知 R0＞R1），增大或减小电源电压、
图 4
向左或右移动滑片 P 可以调整电表示数，其中可能使电压表示数与替换 R1 前相等的方
法是 （ 21 ） 。
【答案】①电压表V和电流表A；②保持电源电压不变，滑片P向右移动；保持滑片不变，减小电源
电压。
12．（青浦区）在图4所示的电路中，电源电压保持不变，闭合开关 R 1 P R 2
S，当向右移动滑动变阻器的滑片P时。 V 2
V
① 电流表A的示数________（选填“变大”“不变”或“变小”）。 1
S
A
② 两电压表示数的差值与电流表 A示数的比值________（选填“变
图4
大”“不变”或“变小”），理由是________。
【答案】①变小；②不变。两电压表示数的差值等于R 两端的电压，R 两端的电压与电流表示数的比
1 1
值等于R 的阻值，R 为定值电阻，阻值不变，因此比值不变。
1 1
13．（松江区）将两个阻值不等的电阻R 和R 按如图2（a）（b）所示的方式接入电路中。已知电源
1 2
电压相同，R 小于R，则下列判断中正确的是
1 2
A．电压表V 的示数等于电压表V 的示数
1 2
B．电流表A 的示数大于电流表A 的示数
1 2
C．电压表V 与电流表A 示数的比值等于电压表V 与电流表A 示数的比值
1 1 2 2
D．电压表V 与电流表A 示数的比值小于电压表V 与电流表A 示数的比值
1 1 2 2
V V
1 2
R
1
R S
2
S
R R
A 1 A 3 2
1 2
（b）
学科网（北京）股份有限公司 （a） 图2【答案】D
14．（徐汇区）在图 3 所示的电路中，电源电压保持不变，开关 S 闭合。当开关 S 由断开到
1 2
闭合时，电路中
V
A．电压表 V 示数与电流表 A 1 示数的比值变小 R 2 S 2
B．电压表 V 示数与电流表 A 示数的比值变小
R
1
A
1
C．电压表 V 示数与电流表 A 示数的乘积不变
A
S
1
D．电压表 V 示数与电流表 A 示数的乘积变大
1 图 3
【答案】B
15．（杨浦区）在图3所示的电路中，电阻R 的阻值为2R ，变阻器滑片P位于中点。用一个阻值为
1 0
R 的定值电阻替换R，为使替换R 前后电流表示数不变，则下列方法可行的是
0 1 1
A．电源电压不变，向左移动滑片P
B．增大电源电压，不移动滑片P
C．增大电源电压，向左移动滑片P
D．减小电源电压，向右移动滑片P
【答案】 D
4
学科网（北京）股份有限公司5
