专题20-实验题、综合题（提升题）-学易金卷：2023年中
考物理一模试题分项汇编（上海专用）（原卷版）
一、实验题

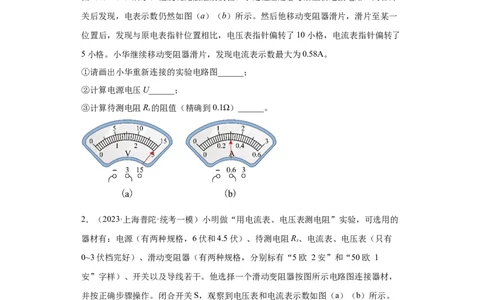

1．（2023·上海青浦·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源
（电压保持不变）、待测电阻R、电流表、电压表（只有0~3V档完好）、滑动变阻
x
器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭合开关时电表示数如
图（a）（b）所示。他发现无法继续实验。于是他经过思考后重新连接电路，闭合开
关后发现，电表示数仍然如图（a）（b）所示。然后他移动变阻器滑片，滑片至某一
位置后，发现与原电表指针位置相比，电压表指针偏转了10小格，电流表指针偏转了
5小格。小华继续移动变阻器滑片，发现电流表示数最大为0.58A。
①请画出小华重新连接的实验电路图______；
②计算电源电压U______；
③计算待测电阻R 的阻值（精确到0.1Ω）______。
x
2．（2023·上海普陀·统考一模）小明做“用电流表、电压表测电阻”实验，可选用的
器材有：电源（有两种规格，6伏和4.5伏）、待测电阻R、电流表、电压表（只有
x
0~3伏档完好）、滑动变阻器（有两种规格，分别标有“5欧 2安”和“50欧 1
安”字样）、开关以及导线若干。他选择一个滑动变阻器按图所示电路图连接器材，
并按正确步骤操作。闭合开关S，观察到电压表和电流表示数如图（a）（b）所示。
他思考后换用另一个滑动变阻器重新按图连接电路，并进行实验。当滑片P从一端向
另一端移动时，观察到电压表指针每偏转两小格时，对应电流表指针偏转一小格。
①通过计算判断小明选用的电源，以及第一次使用的滑动变阻器规格；( )②根据实验中获得的信息计算待测电阻的阻值R；( )
x
③电压表指针满偏时，滑动变阻器接入电路的阻值R ′= ____________欧。
滑
3．（2023·上海松江·统考一模）小松做“用电流表、电压表测电阻”实验，现有电源
（电压为2伏的整数倍且保持不变）、待测电阻R、电流表、电压表、标有“20欧2
x
安”字样的滑动变阻器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭
合开关时，电流表示数为0.22安，电压表示数如图（a）所示。移动滑动变阻器的滑片
后，电流表指针偏转了4小格，电压表示数如图（b）所示。移动滑动变阻器的滑片至
另一端后，电流表示数如图（c）所示。

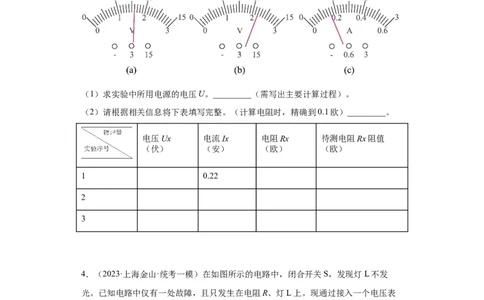

（1）求实验中所用电源的电压U。_________（需写出主要计算过程）。
（2）请根据相关信息将下表填写完整。（计算电阻时，精确到0.1欧）_________。
电压Ux 电流Ix 电阻Rx 待测电阻Rx阻值
（伏） （安） （欧） （欧）
1 0.22
2
3
4．（2023·上海金山·统考一模）在如图所示的电路中，闭合开关S，发现灯L不发
光。已知电路中仅有一处故障，且只发生在电阻R、灯L上。现通过接入一个电压表
来判断故障。
①将电压表接入到______两点之间，且开关S断开，观察电压表示数是否为零，可判
断故障灯L是否______（选填“短路”或“断路”）。
②若已排除上述故障，为判断具体故障，将电压表接入 两点之间。请写出开关闭合
前后，电压表的示数变化情况及其对应的故障：______5．（2023·上海奉贤·统考一模）某小组同学在验证“阿基米德原理”实验中：

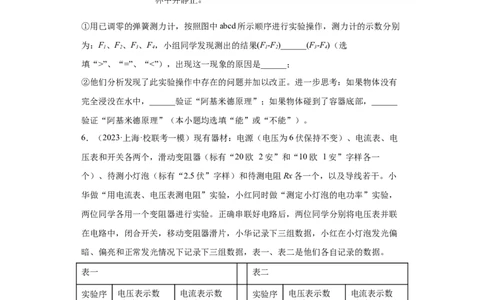

①用已调零的弹簧测力计，按照图中abcd所示顺序进行实验操作，测力计的示数分别
为：F、F、F、F，小组同学发现测出的结果(F-F)______(F-F)（选
1 2 3 4 1 2 3 4
填“>”、“=”、“<”），出现这一现象的原因是______；
②他们分析发现了此实验操作中存在的问题并加以改正。进一步思考：如果物体没有
完全浸没在水中，______验证“阿基米德原理”；如果物体碰到了容器底部，______
验证“阿基米德原理”（本小题均选填“能”或“不能”）。
6．（2023·上海·校联考一模）现有器材：电源（电压为6伏保持不变）、电流表、电
压表和开关各两个，滑动变阻器（标有“20欧 2安”和“10欧 1安”字样各一
个）、待测小灯泡（标有“2.5伏”字样）和待测电阻Rx各一个，以及导线若干。小
华做“用电流表、电压表测电阻”实验，小红同时做“测定小灯泡的电功率”实验，
两位同学各用一个变阻器进行实验。正确串联好电路后，两位同学分别将电压表并联
在电路中，闭合开关，移动变阻器滑片，小华记录下三组数据，小红在小灯泡发光偏
暗、偏亮和正常发光情况下记录下三组数据，表一、表二是他们各自记录的数据。
表一 表二
实验序 电压表示数 电流表示数 实验序 电压表示数 电流表示数
号 （V） （A） 号 （V） （A）
1 3.0 0.50 1 3.0 0.32
2 3.5 0.40 2 3.5 0.36
3 4.0 0.30 3 4.0 0.40
请根据相关实验信息回答问题：
①判断小红记录数据的表格并说明理由；__________________
②通过计算说明小红所用的变阻器规格；_____________③小华实验中测得的待测电阻Rx为________________欧（精确到0.1欧）；小红实验
中小灯泡的额定功率P 为_____________瓦。
额
二、综合题
7．（2023·上海静安·统考一模）在如图所示的电路中，电源电压为U，电阻R、R 的
0 1 2
阻值均为R。现电路中只存在一处故障，且故障只发生在电阻R 或R 上。
0 1 2
（1）开关S断开时，电压表V的示数可能为______；
（2）开关S由断开到闭合，电流表A的示数不变，请写出开关S闭合后，电流表A与
电压表V的示数及相对应的故障______、 ______。
8．（2023·上海闵行·统考一模）如图所示的电路中，电源电压保持不变，R、R、R
1 2 3
为规格相同的三个电阻，其中一个存在短路故障。
①闭合开关S，电源_______发生短路（选填“可能”或“不可能”）；
②为了检测出具体故障所在，将电阻R 和R 的位置互换。请写出互换前后电流表示数
1 3
的变化情况及对应的故障_______。
9．（2023·上海闵行·统考一模）用比管口稍大的薄塑料片堵在玻璃管的下端，将玻璃
管竖直插入水槽中，其深度为h，如图（a）所示。再将高为h、密度为1×103kg/m3的
圆柱体轻轻放在玻璃管底的塑料片上，塑料片不掉落，如图（b）所示。将圆柱体取出
后，向玻璃管中沿着管壁缓缓倒入水，当管内外水面相平时塑料片恰好掉落，如图
（c）所示。①某同学认为塑料片恰好掉落是由于受到向上、向下的压强相等。你认为他的观点是
否正确，请简要阐述理由_______；
②若要使图（b）中的塑料片掉落，下列方法中可能实现的是_______。
A．换一个横截面积更小的玻璃管
B．将玻璃管向下移动一段距离
C．换一个质量更大的圆柱体
