【巩固练习】
一、选择题
1.下列几种三孔插座的接法中正确的是（ ）

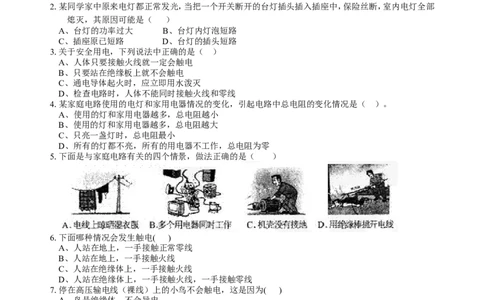

2.某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝断，室内电灯全部
熄灭，其原因可能是（ ）
A、台灯的功率过大 B、台灯内灯泡短路
C、插座原已短路 D、台灯的插头短路
3.关于安全用电，下列说法中正确的是（ ）
A、人体只要接触火线就一定会触电
B、只要站在绝缘板上就不会触电
C、通电导体起火时，应立即用水泼灭
D、检查电路时，人体不能同时接触火线和零线
4.某家庭电路使用的电灯和家用电器情况的变化，引起电路中总电阻的变化情况是（ ）。
A、使用的灯和家用电器越多，总电阻越小
B、使用的灯和家用电器越多，总电阻越大
C、只亮一盏灯时，总电阻最小
D、所有的灯都不亮，所有的用电器不工作，总电阻为零
5.下面是与家庭电路有关的四个情景，做法正确的是（ ）
6.下面哪种情况会发生触电( )
A、人站在地上，一手接触正常零线
B、人站在地上，一手接触火线
C、人站在绝缘体上，一手接触火线
D、人站在绝缘体上，一手接触火线，一手接触零线
7.停在高压输电线（裸线）上的小鸟不会触电，这是因为( )
A、鸟是绝缘体，不会导电
B、鸟的生命力特别强，不怕高压电
C、鸟停在一根电线上，两爪之间电压很低
D、鸟必须用一只脚站在电线上，否者就能触电。
二、填空题
8.小明家买来的洗衣机上带的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头安
在两孔插座上，洗衣机照样工作，但这样做在_____时，会造成触电事故。
9.在我国，家用照明电路电压为_______V；电饭煲是利用电流的_______工作的；把篮球用力投向篮筐，由
于_______，篮球将继续运动。
10.家庭照明电路中各用电器的连接方式是_______联，如图是用测电笔采判别火线和零线的方法，正确
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共3页让更多的孩子得到更好的教育
的是________图。
11.电热器的发热体是由电阻率____________、熔点____________的电热丝绕在绝缘材料上做成的。保险
丝是用电阻率____________、熔点____________的铅锑合金做成的。
12.在家庭电路中，电流过大时，就会发生保险丝被____________或空气开关跳闸的现象。电流过大的原
因有⑴电路发生短路；⑵用电器的____________。

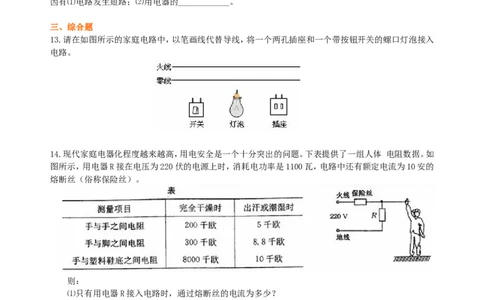

三、综合题
13.请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入
电路。
14.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体 电阻数据。如
图所示，用电器R接在电压为220伏的电源上时，消耗电功率是1100瓦，电路中还有额定电流为10安的
熔断丝（俗称保险丝）。
则：
⑴只有用电器R接入电路时，通过熔断丝的电流为多少？
⑵一个潮湿的人赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多？
（上表电阻数据适用此人）并分析为什么熔丝不会断（即熔丝不能救人命）。
15.利用所学知识解决下列问题：
①家庭电路中的保险丝断了，能用铜丝或铁丝替代保险丝吗？为什么？
②把灯泡接入电路，灯泡和跟它相连的导线都要发热。灯泡热得发烫，导线的发热却察觉不出来。这
是为什么？
③一个灯泡的灯丝断了，把断了的灯丝搭在一起，灯泡会更亮。怎样解释这个现象？
【答案与解析】
一、选择
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共3页让更多的孩子得到更好的教育
1.【答案】A
2.【答案】D
【解析】保险丝断是因为电路中电流过大，台灯开关已断开，台灯未接入电路，台灯的功率的大小，灯泡
是否短路，不是引起电流过大的原因，故排除A与B项，原来电灯正常发光，说明插座原来没有短路，
故排除C项。 惟一可能的是插头短路，插入插座后引起家庭电路短路，故答案选D。
3.【答案】D
4.【答案】A
【解析】本题考查并联电路总电阻的特点，解题关键是知道关联电路的支路增多，总电阻减小，易错点是
认为电阻增多，总电阻增大。
5.【答案】D
6.【答案】BD
【解析】人站地上接触零线时，零线和地之间没有电压，所以人不会触电，人站在绝缘体上，一手接触火
线时，电路中人体和大地间是断路，因此也不会触电。人站在地上，一手接触火线或两手分接火线，零线，
使电路构成通路，所以能发生触电。

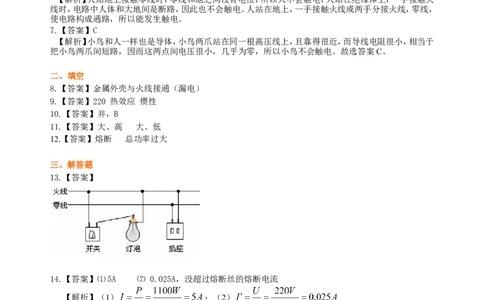

7.【答案】C
【解析】小鸟和人一样也是导体，小鸟两爪站在同一根高压线上，且靠得很近，而导线电阻很小，相当于
把小鸟两爪间短路，因而这两点间电压很小，几乎为零，所以小鸟不会触电。故选答案C。
二、填空
8.【答案】金属外壳与火线接通（漏电）
9.【答案】220 热效应 惯性
10.【答案】并，B
11.【答案】大、高 大、低
12.【答案】熔断 总功率过大
三、解答题
13.【答案】
14.【答案】⑴5A ⑵ 0.025A，没超过熔断丝的熔断电流
【解析】（1） ；（2）
15．【答案与解析】①、不能，因为铜丝或铁丝的电阻率小，跟保险丝比，根据Q=I2Rt，在电流和时间相同时，
产生的热量小得多；并且铜丝或铁丝的熔点高，不易熔化。所以，铜丝或铁丝在电流大的时候不能及时熔
断电路，起不到保险的作用。
②、通过灯泡和导线的电流和通电时间相同，灯泡的电阻比导线的要大得多，根据Q=I2Rt，灯泡上通
电产生的热量就要大得多。
③、灯丝搭上后连入电路的灯丝变短，电阻变小，而家庭电路电压不变，根据P=U2/R，电功率会变大，
所以亮度变大。
