汇思考·章节练习·第二十章第1节：磁现象磁场
一、选择题
1．（2011•温州）如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，
是因为可能含有以下材料中的（ ）
A．银 B．铁 C．铝 D．锌
2．（2013•雅安）关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铜、铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用都是通过磁场发生的
D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向

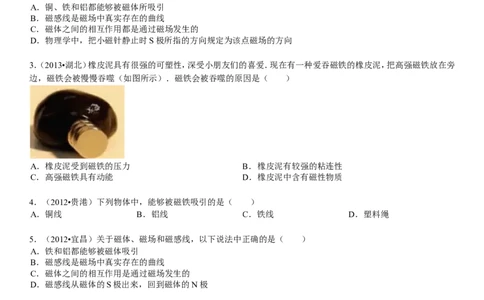

3．（2013•湖北）橡皮泥具有很强的可塑性，深受小朋友们的喜爱．现在有一种爱吞磁铁的橡皮泥，把高强磁铁放在旁
边，磁铁会被慢慢吞噬（如图所示）．磁铁会被吞噬的原因是（ ）
A．橡皮泥受到磁铁的压力 B．橡皮泥有较强的粘连性
C．高强磁铁具有动能 D．橡皮泥中含有磁性物质
4．（2012•贵港）下列物体中，能够被磁铁吸引的是（ ）
A．铜线 B．铝线 C．铁线 D．塑料绳
5．（2012•宜昌）关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铁和铝都能够被磁体吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用是通过磁场发生的
D．磁感线从磁体的S极出来，回到磁体的N极
6．（2012•恩施州）下列物体不会在其周围产生磁场的是（ ）
A．铝棒 B．地球 C．指南针 D．通电导体
7．（2012•北海）渔民在海上捕鱼，以下哪个根据地磁场辨别方向（ ）
A．夜晚看灯塔 B．夜晚看北斗星 C．使用指南针 D．看日出方向
8．（2012•鄂尔多斯）在地球表面的某位置，发现能自由转动的小磁针静止时，S极竖直并向上，则该位置是（ ）
A．地理北极附近 B．地理南极附近 C．赤道附近 D．北纬45°附近
9．（2013•上海）如图所示的E，F，P，Q四点中，磁场最强的是（ ）
1A．E点 B．F点 C．P点 D．Q点
10．（2012•南宁）下列文字中，能被磁铁吸引的是（ ）
A．粉笔 B．塑料尺 C．大头针 D．橡皮擦
11．（2012•德阳）动物本身蕴含着许多物理知识，以下说法正确的是（ ）
A．信鸽依靠地磁场定向，能从千里之外飞回家
B．骆驼脚掌宽大，可以增大对地面的压强，方便在沙漠中行走
C．狗和猫的听觉比人灵敏是因为能听到超声
D．泥鳅身上的粘液能减小摩擦，便于逃生

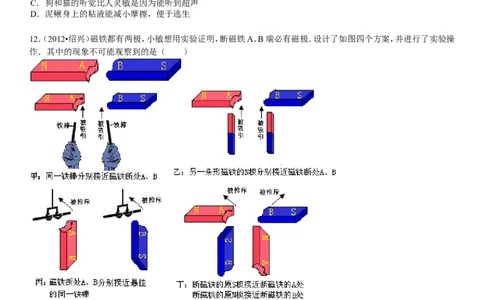

12．（2012•绍兴）磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极．设计了如图四个方案，并进行了实验操
作．其中的现象不可能观察到的是（ ）
A．甲和乙 B．乙和丙 C．丙和丁 D．丁和甲
13．（2012•柳州）有三种干燥的物质，用三根完全相同的磁铁分别插入其中，提起后情形如图所示，可能是大米的是（
）
2A．只有甲 B．只有乙 C．只有丙 D．只有甲和乙

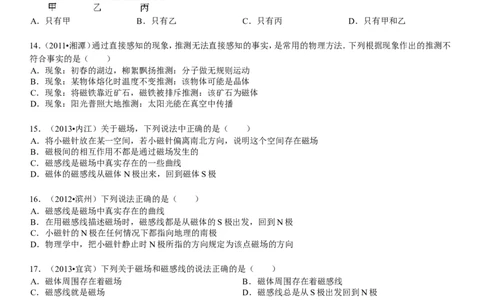

14．（2011•湘潭）通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法．下列根据现象作出的推测不
符合事实的是（ ）
A．现象：初春的湖边，柳絮飘扬推测：分子做无规则运动
B．现象：某物体熔化时温度不变推测：该物体可能是晶体
C．现象：将磁铁靠近矿石，磁铁被排斥推测：该矿石为磁体
D．现象：阳光普照大地推测：太阳光能在真空中传播
15．（2013•内江）关于磁场，下列说法中正确的是（ ）
A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场
B．磁极间的相互作用不都是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体的磁感线从磁体N极出来，回到磁体S极
16．（2012•滨州）下列说法正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．在用磁感线描述磁场时，磁感线都是从磁体的S极出发，回到N极
C．小磁针的N极在任何情况下都指向地理的南极
D．物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向
17．（2013•宜宾）下列关于磁场和磁感线的说法正确的是（ ）
A．磁体周围存在着磁场 B．磁体周围存在着磁感线
C．磁感线就是磁场 D．磁感线总是从S极出发回到N极
18．（2012•漳州）下列物体中能被磁体吸引的是（ ）
A．铝块 B．铜块 C．铁块 D．银块
19．（2012•朝阳区）下列有关电与磁的说法中，正确的是（ ）
A．磁感线可以用来形象地描述磁场的某些性质
B．发电机工作时把机械能转化为电能
C．通电的电动机周围具有磁场
D．地磁场的磁感线都是从地理南极附近发出的
20．（2012•河池）老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有下列材料中的（ ）
A．铁 B．锌 C．铝 D．铜
321．（2012•成都）下列说法正确的是（ ）
A．任何固体都具有良好的导电性 B．不容易导电的物体叫做绝缘体
C．常用的电热水器都用到了超导材料 D．铜、铁、铝都可以被磁化
22．（2012•郴州）某矿石能吸引铁钉，说明该矿石具有（ ）
A．弹性 B．导电性 C．磁性 D．绝缘性
23．（2013•嘉兴）为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的
是（ ）
A．将甲实验中的条形磁铁平移靠近三颗小铁球
B．将乙实验中的两根条形磁铁相互平移靠近
C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动
D．将丁实验中放在一堆大头针上的条形磁铁提起

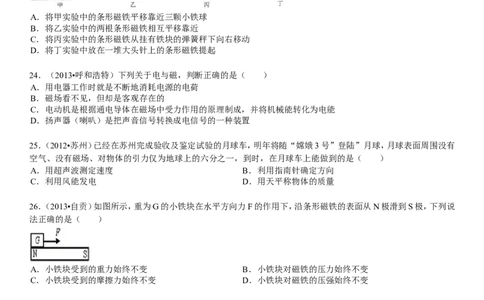

24．（2013•呼和浩特）下列关于电与磁，判断正确的是（ ）
A．用电器工作时就是不断地消耗电源的电荷
B．磁场看不见，但却是客观存在的
C．电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能
D．扬声器（喇叭）是把声音信号转换成电信号的一种装置
25．（2012•苏州）已经在苏州完成验收及鉴定试验的月球车，明年将随“嫦娥3号”登陆”月球，月球表面周围没有
空气、没有磁场、对物体的引力仅为地球上的六分之一，到时，在月球车上能做到的是（ ）
A．用超声波测定速度 B．利用指南针确定方向
C．利用风能发电 D．用天平称物体的质量
26．（2013•自贡）如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，下列说
法正确的是（ ）
A．小铁块受到的重力始终不变 B．小铁块对磁铁的压力始终不变
C．小铁块受到的摩擦力始终不变 D．小铁块对磁铁的压强始终不变
27．（2013•株洲）如图，电源电压恒定，R 为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变
1
化关系如甲图所示，其中B表示磁场的强弱，单位为特斯拉（T）．则在乙图中当R 所处的磁场逐渐减弱时（ ）
1
A．R 的阻值变大 B．电压表的示数变小
1
C．电流表的所示变小 D．电流表的所示变大
28．（2012•营口）关于与动物相关的物理知识，以下说法错误的是（ ）
A．信鸽靠地磁场导航，能从千里之外飞回家
B．泥鳅身上的粘液能减小摩擦，便于逃生
4C．骆驼脚掌宽大，可以减小对地面的压力，方便在沙漠行走
D．天热时，狗常把舌头伸出来，利用蒸发吸热降温
29．（2012•济南）奥妙无穷的动物世界蕴涵着丰富的物理学知识．下列各组的动物行为和人们制造的先进仪器设备中，
涉及的物理学原理相同的是（ ）
A．鱼在水中自由浮沉﹣﹣潜水艇 B．蝙蝠在夜间能正常飞行﹣﹣声呐
C．雄鹰在空中展翅翱翔﹣﹣飞机 D．鸽子飞行定向﹣﹣GPS导航系统
30．（2011•自贡）我国成功发射“神舟六号”之后，目前正在实施“嫦娥一号”登月工程．已知月球上没有空气，没有
磁场，同一物体在月球和地球上所受的重力之比为1：6，假如你将来登上了月球，你可以做下列哪件事？（ ）
A．直接跟月球上的同伴对话 B．做托里拆利实验
C．轻易地举起50kg的重物 D．用指南针辨别方向
二、填空题
31．（2010•长沙）南宋民族英雄文天祥在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁
针石是因为受到 的作用，它的南极指向地理位置的 方．
32．（2011•福州）如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的．它利用了同名磁极相互 的原理，从
而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力．当地球仪悬浮在空中静
止时受到的合力为 N．
33．（2010•河北）电冰箱在结构上和工作过程中应用了许多物理知识（如图所示）．
（1）问题：为什么要使用三脚插头？
回答： ．
（2）问题：为什么要使用具有磁性的密封条？
回答： ．
（3）提出一个与物态变化有关的问题并回答．
问题： ？
回答： ．
34．（2012•娄底）信鸽具有卓越的航行本领，它能从2000Km以外的地方飞回家里，鸽子在飞行时是靠 来导航的．
35．（2013•湖北）如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，在此过
程中小铁块对磁铁的压力大小变化情况是 ．
536．（2010•河南）指南针是我国古代四大发明之一．指南针能够指南北，是因为本身具有 性的指南针受到了
的作用．
37．（2012•怀化）小磁针指南北，是因为地球是一个巨大的磁体，地磁的北极在地理的 极附近，地磁的南极在地
理的 极附近．
38．（2011•天水）民族英雄文天祥在《扬子江》一诗中有“臣心一片磁针石，不指南方不肯休”的诗句．这里 的磁针
石是由于受到 的作用，其南极指向地理位置的 方．
39．（2011•梧州）梧州市为了创建国家森林城市，积极植树造林，森林覆盖率大幅度提高．当我们走进家乡的森林时，
能听到小鸟的叫声，说明声音可以在 中传播．在森林中可以用指南针确定方向，这是由于指南针受到 的作用，
它的北极总是指向北方，南极总是指向南方．
40．（2012•东营）我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431km/h．磁悬浮列车是利用 （填“同
名”或“异名”）磁极的相互排斥来实现列车悬浮的．悬浮的目的是 ．
41．（2011•怀化）小磁针悬挂静止后有一定的指向，说明地球本身 （选填“是”或“不是”）个巨大的磁体；电磁
铁在实际中的用途很多，最直接的应用之一是电磁起重机．把电磁铁安装在吊车上，通电后吸起大量钢铁，移动到指
定位置后，切断 ，磁性消失，把钢铁放下．
42．（2012•厦门）小娴不小心将甲、乙两磁铁棒各摔成两半，破裂情况如图所示．若将两磁铁棒按原状自然接合，则甲
棒两半将互相 ，乙棒两半将互相 ．
43．（2010•株洲）有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：
①磁极呈横向分布，如图2﹣甲，外侧为N极，内侧为S极．
②磁极呈轴向分布，如图2﹣乙，上面为N极，下面为S极．
为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心
轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，如果它们相互 ，则磁极呈横向分布；如果它
们相互 ，则磁极呈轴向分布．
44．（2011•株洲）磁悬浮列车的速度可达500km/h以上，且噪声低、动力消耗少、稳定性高．磁悬浮列车是在车厢和铁
轨上分别安放磁体，并使它们的磁极相互 （填“排斥”或“吸引”），从而使列车从铣轨上“浮”起来，达到
（填“减小”或“增大”）阻力的目的．
45．（2010•赤峰）鸽子具有卓越的航行本领，它能从2000km以外的地方飞回家里，这是因为鸽子靠 来导航的；
银行现在使用的存款折不能与手机放在一起，原因是存款折上的磁条容易被 ．
646．（2012•资阳）磁悬浮列车利用“ ”的原理使车体完全脱离轨道，悬浮在距离轨道
约1cm处腾空行驶．当列车运行在曲线或坡道上时，控制系统通过改变导向电磁铁中的 达到控制运行的目
的．“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同．只是把电动机的“转子”安装在列车上，将电动机
的“定子”安装在轨道上．当向轨道这个“定子”输电时，通过 作用使列车就像电动机
的“转子”一样被推动着向前运动．
47．（2011•湖州）如图为某中学生发明的验磁器，其制作方法是将小磁针穿过泡沫塑料，调整泡沫塑料的体积与位置
使它们水平悬浮在水中．
（1）小磁针和泡沫塑料悬浮水中时受到的浮力 （选填“大于”、“等于”或“小于”）它们所受的重力．
（2）把该验磁器放入到磁场中，能指示 （选填“仅水平方向”或“任意方向”）的磁场方向．
48．（2010•宁德）很多动物是“应用物理高手”，它们为了适应生存的环境，进化出了符合一定物理知识的身体部位．
（1）啄木鸟的喙很尖很细，可以增大 ，便于凿开树干捕捉虫子．
（2）壁虎的脚掌有许多“吸盘”是利用 使其附着在墙壁上．
（3）蝙蝠的眼睛功能虽已退化，但可利用其头部发出的 发现和捕捉昆虫．
（4）信鸽千里飞行是利用头颅骨和喙部中细微的天然磁体对 的敏感来导航的．
49．（2013•乌鲁木齐）磁悬浮地球仪是使用磁悬浮技术的地球仪，它无需转轴穿过球体便可悬浮于空中，给人以奇特
新颖的感觉和精神享受．
（1）磁悬浮地球仪的球体中有一个磁铁，环形底座内有一金属线圈，通电后相当于电磁铁．金属线圈与球体中的磁铁
相互 （吸引、排斥），使球体受力 （平衡、不平衡），从而悬浮于空中．磁悬浮地球仪是利用丹麦物理学家奥斯
特发现的电流的 效应工作的．当磁悬浮地球仪停止工作时，在“拿开球体”和“切断电源”之间应先 ．
（2）将磁悬浮地球仪的球体用手轻轻向下按一下，球体就会从原来的悬浮位置向下运动，此时金属线圈中的电流
（增大、减小），磁性增强，金属线圈对球体的作用力 （大于、小于）球体重力，球体到达最低点后向上运动返回原
悬浮位置．由于球体具有 ，球体越过原悬浮位置向上运动，此时金属线圈中的电流减小，磁性减弱，球体速度越
来越 （大、小），到达最高点后向下运动，并再次回到原悬浮位置．几经反复，球体最终停在原悬浮位置．
（3）磁悬浮地球仪正常工作时，功率为1W．则工作一个月（30天）耗电 kW•h，这些电能大部分转化成了 （机
械能、内能）．
50．（2010•湖北）磁场具有能量，磁场中单位体积所具有的能量叫磁能量密度，其值为B2/2u，式中B是描述磁场强弱
的物理量，u为常数，为了近似地测量条形磁铁端面附近的B，王华用一根端面面积为A的条形磁铁吸住相同面积的
铁片P，再用力将铁片拉开微小的距离△L，并测出拉力的值为F，如图所示．因为F所做的功等于△L间隙中磁场的
能量，则B= ．
7三、解答题
51．（2010•福州）请仔细阅读下文，并回答文后问题．
纳米陶瓷
纳米陶瓷作为高新科技材料应用广泛．贴于“神舟七号”飞船外表面的“太空”纳米陶瓷，具有永久、稳定的防静电
性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点．采用氧化锆材料精制而成的纳米陶瓷刀，具有金属刀无元法比拟的
优点：刀刃锋利，能切割钢铁等物质．能削出如纸一样薄的肉片；硬度高，其耐磨性是金属刀的60倍；完全无磁性；不
生锈变色，健康环保；可耐各种酸碱有机物的腐蚀；为全致密材料，无孔隙、不沾污、易清洁．纳米陶瓷充分体现新世
纪、新材料的绿色环保概念，是高新技术为现代入奉献的又一杰作．
（1）“神舟七号”飞船与空气摩擦呈炽热状态时，飞船舱不至于被烧毁的原因之一是飞船外表面的陶瓷具有 的
特点．
（2）纳米陶瓷刀 （选填“能”或“不能”）被磁化．它的耐磨性好，是因为它的 高．
（3）如图是纳米陶瓷刀、合金钢刀、普通菜刀磨损程度随时间变化的曲线，其中反映纳米陶瓷刀磨损特点的是曲线
（填字母）．
51．（2011•眉山）地球本身是一个天然的巨大磁体，地球周围的磁感线如图所示，请标出地磁N、S极．
52．（2010•黔南州）根据图中小磁针的位置，标出甲、乙两条磁铁的N极和S极．
53．（2010•宜昌）请按要求作图：
（1）如图1所示，小磁针静止在图示的位置，请标出磁体的磁极和磁感线的方向．
（2）已知凸透镜的焦距是5cm，物体AB、凸透镜在光具座上的位置如图2所示，请在图中适当的位置画出物体AB通
过凸透镜所成的像（不要求作光路图）．
854．（2010•朝阳）如图是我们伟大祖国陆地轮廓图，画两条陆地表面地磁磁感线．
55．（2010•湘潭）两条形磁体之间的磁感线方向如图所示，则右边条形磁体2的A端为 极．小磁针静止时，B端为
极．
56．（2013•咸宁）在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感应线方向．
57．（2011•黔东南州）如图所示是电冰箱的结构示意图．它在结构上和工作过程中应用了许多物理知识．请根据结构
示意图和它的工作过程提出三个与物理知识有关问题，并做简要的回答．示例：
问题：为什么要使用具有磁性的密封条？
回答：因为它能够吸引冰箱的铁、钢制门框，有利于保温．
（1）问题： ？回答： ．
（2）问题： ？回答： ．
（3）问题： ？回答： ．
58．（2010•潍坊）如图（a）所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性（用“或S表示）并画出磁感线
（每个磁极画两条）．如图（b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．
959．（2013•成都）（1）如图1所示，小磁针在条形磁铁作用下处于静止状态．
①请你标出条形磁铁的南北极（用S、N表示）；
②用箭头标出图中条形磁铁磁感线的方向．
（2）如图2所示，摆球从A点自由摆动到B点时，请作出：
①摆球所受重力的示意图；
②绳对摆球拉力的示意图．
60．（2011•绍兴）小敏设计了如图所示的实验．在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石
头上，使回形针由于被磁铁吸引而与磁铁保持一段距离．将被探究的物体放入回形针与条形磁铁之间，如果出现
现象，说明该物质是能阻断磁场的．小敏想探究的问题是 ．
61．（2011•常德）
（1）在图1中根据折射光线画出入射光线．
（2）图2中温度计的示数为 ℃．
（3）小磁针在图3所示位置静止，请标出蹄形磁铁的N极和S极．
（4）如图4所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑
动时的受力示意图．
62．（2010•江西）（探究名称）探究水对磁的影响
（提出问题）声波可以穿过空气，也可以穿过水，并且声波在水中要比在空气中传播得快．那么磁呢？水对磁有影响
吗？
（进行猜想）宪宪认为水对磁没有影响．
（设计并进行实验）宪宪设计了如图所示的实验：
10（1）在烧杯底放一枚小铁钉，放松绳子把绑着的磁铁缓慢下放，让磁铁逐渐靠近小铁钉，在小铁钉刚能被吸起的瞬间
停止下放，且在绳子末端所对应的支架处用小胶带做好标记（图中A点）．
（2）拉动绳子提起磁铁，把小铁钉从磁铁上取下，准确地放回杯底原位置．
（3）往杯内倒入适量水后，缓慢下放磁铁浸入水中，当 时停止下放．
（4）如果这两次绳子末端所到达的位置不变，则说明 ．
（交流与评估）本次探究活动中应用了控制变量法，其中控制不变的因素主要有：
① ；
② ；
③ ．
63．（2010•宁波）医生对病人进行脑部手术时，需要将体温降至合适的温度．准备手术之前，病人的心肺功能开始由
心肺机取代．
（1）心肺机的功能之一是用“电动泵”替代心脏博动，推动血液循环．如图所示，将线圈ab缠绕并固定在活塞一端，
利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K 、K 都只能单向开启，反向则封
1 2
闭管路．当线圈中的电流从a流向b时，线圈的左端为N极，活塞将向 运动，“动力泵”处于 （填“抽血”或
“送血”）状态．
（2）心肺机的另一个功能是用“热交换器”进行热量交换，通过血液循环调节体温．经监测，病人体温由17℃上升至
正常体温37℃历时1h．在这段时间内，假设人体所需热量完全由热交换器提供，且不计人体散热，试求热交换器所做
的有用功．设病人质量为60kg，人体比热容与水相当为c=4.2×103J/（kg•℃）
64．（2010•滨州）（1）干簧管（也叫干簧继电器）比一般机械开关结构简单，体积小，工作寿命长；而与电子开关相比，
它又有抗负载冲击能力强的特点，工作可靠性很高．如图甲所示，是干簧管的结构简图，其中磁簧片是一种有弹性的
薄铁片，被固定于玻璃管上．
①如图乙所示，当将一个条形磁铁与干簧管平行放置时，干簧管的两磁簧片被磁化，则磁簧片ab的b端为 极；磁
簧片cd的c端为 极，它们将因相互 而触接．
②如图丙所示，是小明同学用干簧管自制的水位自动报警器的结构简图．当水面在A、B之间正常水位时，上、下两干
簧管都远离条形磁铁，没被磁化是断开的，红、绿灯都不发光，电铃不响；当水面上升到最高水位A 处时，
灯发光，电铃响；当水面下降到最低水位B 处时， 灯发光，电铃响，这样通过红、绿灯的发光情况就可判断
水位是否正常．
11（2）小红通过实验研究某电热器的发热功率与通电电流的关系，她使用同一个电热器（其阻值R 不变），多次改变这
个电热器两端的电压，然后将实验中测量的电流值及对应的电功率画成如图所示的图象．
①请你根据图象，补充完整表格中的数据：
I（A） 0.1 0.2 0.3 0.4
P（W） 4 16
②根据这些数据推算，这个电热器的功率P与电流I 两者之间的关系式是 ．
65．（2013•镇江）请按题目要求作答：
（1）图1为光射入玻璃砖的入射光线和出射光线，请用直尺画出玻璃砖内部传播的光线；
（2）在图2中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路；
（3）图3中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极．
66．（2013•南京）按照题目要求作图：
（1）在图甲中，根据小磁针静止时的指向，标出A、B两个磁极的名称．
（2）在图乙中，画出斜面上物体所受的重力G和斜面对物体弹力F的示意图．
（3）如图丙，光斜射到空气和玻璃的分界面时，发生反射和折射．在图中标出反射角β并用箭头标出折射光线的传播
方向．
67．（2011•湘西州）（1）如图1一条光线斜射到一平面镜上，请画出反射光线并标明反射角．
（2）根据小磁针静止时的位置，在图2中把条形磁铁的N极一端涂成黑色．
1268．（2012•陕西）磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对回形针的吸引力的大小与放
入它们之间物体的哪些因素有关，请你参与探究并解决一些问题．
（1）如图1，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的回形针数量，显
示磁体对回形针吸引力的大小．
回形针的放置有图2中的甲、乙两种方法，依据 的原理，回形针在磁场中某点受到的吸引力等于它的重力，
应选择图2中 的方法．
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形
针个数，多次实验后将数据记录在下表中．
磁体与纸片之间放入的 不放物体 铁板 镍板 铝板 陶瓷板 玻璃板 塑料板
物体
吸引回形针数量/个 4 1 1 3 3 3 3
①分析数据，可以得出，在其它条件相同时，放入铁板或镍板，吸引回形针的数量 ，说明铁板和镍板对吸引力
的影响 ，即对磁性屏蔽效果明显．
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是 ．
③铝是导体．陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同．据此，你提出一个值得探究
的问题：
（3）他们在纸片上分别放入形状和 相同、面积不同的铁板．发现铁板面积越大，吸住的回形针数量越少．
（4）日常生恬中，磁卡常受外界磁场影响出现消磁现象．请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再
写出一种保护磁卡磁性的方法： ．
69．（2010•陕西）如图示为利用 名磁极相互排斥的原理制成的能够“飘起来的花瓶”．当瓶中的水减少，其重力
比磁极间的斥力 时，花瓶向上飘起．
70．（2010•湖州）如图为一种椭球体磁铁，该磁铁磁性最强的部位在哪里呢？小明认为在磁铁的两端．为了验证自己
的猜想，他做了如下的实验：
步骤1：将两个磁铁如甲图放置，手拿住上面的磁铁，将下面磁铁的两端分别接触上面磁铁的下端，下面磁铁均掉落．
步骤2：将两个磁铁如图乙放置，手拿住上面的磁铁，下面的磁铁不会掉落．
（1）根据小明的实验，可判断出小明的猜想是 （选填“正确”或“错误”）的．
（2）要确定该磁铁磁性最强的部位，你的实验方案是 ．
1371．（2013•随州）如图，两根细线分别系着A、B两根磁铁（磁极未画出），细线另一端分别系在天花板的C、D两处，磁
铁静止时情形如图，虚线为竖直方向，画出磁铁A的受力示意图，并标明各力的名称．
72．（2010•盐城）阅读短文，回答问题：
巨磁电阻效应
1988年阿尔贝•费尔和彼得•格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的
急剧变化，这种现象被命名为“巨磁电阻效应”．
更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三层膜的两种金属中，有一
种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．
进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R 表示未加磁场时的电阻，R表示加入磁
0
场后的电阻，科学家测得铁、铬组成的复合膜R与R 之比与膜层厚度d（三层膜厚度均相同）的关系如图所示．
0
1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的
变化来读取信息．
（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是 ．
A．铜、银；B．铁、铜；C．铜、铝；D．铁、镍．
（2）对铁、铬组成的复合膜，当膜层厚度是1.7nm时，这种复合膜电阻 （选填“具有”或“不具有”）“巨磁电
阻效应”．
（3）“新型读出磁头”可将微弱的 信息转化为电信息．
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R （选填“大”或“小”）
0
得多．
（5）如图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将“新型读出磁头”组成如图所
示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是下图中的 ．
1415
