汇思考·章节练习·第二十章 第2节：电生磁
一、选择题

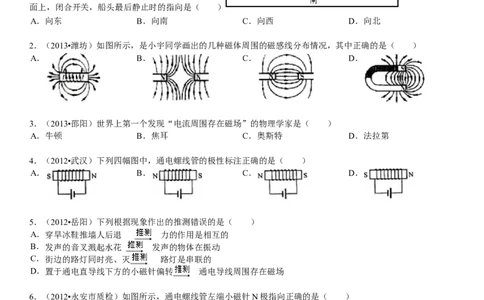

1．（2012•咸宁）玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水
面上，闭合开关，船头最后静止时的指向是（ ）
A．向东 B．向南 C．向西 D．向北
2．（2013•潍坊）如图所示，是小宇同学画出的几种磁体周围的磁感线分布情况，其中正确的是（ ）
A． B． C． D．
3．（2013•邵阳）世界上第一个发现“电流周围存在磁场”的物理学家是（ ）
A．牛顿 B．焦耳 C．奥斯特 D．法拉第
4．（2012•武汉）下列四幅图中，通电螺线管的极性标注正确的是（ ）
A． B． C． D．
5．（2012•岳阳）下列根据现象作出的推测错误的是（ ）
A．穿旱冰鞋推墙人后退 力的作用是相互的
B．发声的音叉溅起水花 发声的物体在振动
C．街边的路灯同时亮、灭 路灯是串联的
D．置于通电直导线下方的小磁针偏转 通电导线周围存在磁场
6．（2012•永安市质检）如图所示，通电螺线管左端小磁针N极指向正确的是（ ）
A． B． C． D．
7．（2012•三明）如图，螺线管通电后，小磁针静止时指向正确的是（ ）
A． B． C． D．
8．（2013•徐州）丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场．如图所示，我们实验时要在通电直导线下
方放﹣个（ ）
1A．螺线管 B．U形磁铁 C．小磁针 D．电流表

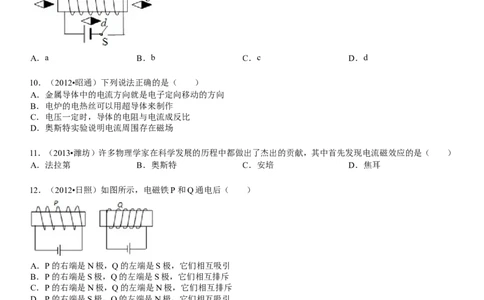

9．（2012•株洲）如图所示，当开关S闭合时，通电螺旋管周围的小磁针指向不正确的是（ ）
A．a B．b C．c D．d
10．（2012•昭通）下列说法正确的是（ ）
A．金属导体中的电流方向就是电子定向移动的方向
B．电炉的电热丝可以用超导体来制作
C．电压一定时，导体的电阻与电流成反比
D．奥斯特实验说明电流周围存在磁场
11．（2013•潍坊）许多物理学家在科学发展的历程中都做出了杰出的贡献，其中首先发现电流磁效应的是（ ）
A．法拉第 B．奥斯特 C．安培 D．焦耳
12．（2012•日照）如图所示，电磁铁P和Q通电后（ ）
A．P的右端是N极，Q的左端是S极，它们相互吸引
B．P的右端是S极，Q的左端是S极，它们相互排斥
C．P的右端是N极，Q的左端是N极，它们相互排斥
D．P的右端是S极，Q的左端是N极，它们相互吸引
13．（2013•安徽）下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是（ ）
A． B． C． D．
14．（2013•庆阳）如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
2A．S、N、S、S B．N、N、S、N C．S、S、N、N D．N、S、N、N
15．（2013•济宁）开关S闭合后，小磁针静止时的指向如图所示，由此可知（ ）
A．a端是电磁线管的N极，c端是电源正极
B．b端是电磁线管的N极，d端是电源负极
C．a端是电磁线管的N极，d端是电源正极
D．b端是电磁线管的N极，c端是电源负极

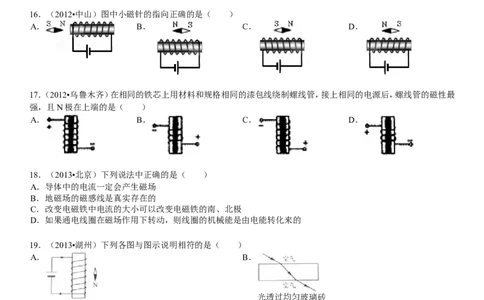

16．（2012•中山）图中小磁针的指向正确的是（ ）
A． B． C． D．
17．（2012•乌鲁木齐）在相同的铁芯上用材料和规格相同的漆包线绕制螺线管，接上相同的电源后，螺线管的磁性最
强，且N极在上端的是（ ）
A． B． C． D．
18．（2013•北京）下列说法中正确的是（ ）
A．导体中的电流一定会产生磁场
B．地磁场的磁感线是真实存在的
C．改变电磁铁中电流的大小可以改变电磁铁的南、北极
D．如果通电线圈在磁场作用下转动，则线圈的机械能是由电能转化来的
19．（2013•湖州）下列各图与图示说明相符的是（ ）
A． B．
光透过均匀玻璃砖
小磁针静止时指向
C． D．
家庭电路电灯接法
该滑轮组最省力绕法
20．（2012•莆田）如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动
时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是（ ）
3A．方向向左，逐渐增大 B．方向向右，逐渐增大
C．方向向左，逐渐减小 D．方向向右，逐渐减小
21．（2013•青岛）下列作图中，有错误的是（ ）
A． B．
平面镜成像
光的反射
C． D．
通电螺线管的极性
磁感线和小磁针

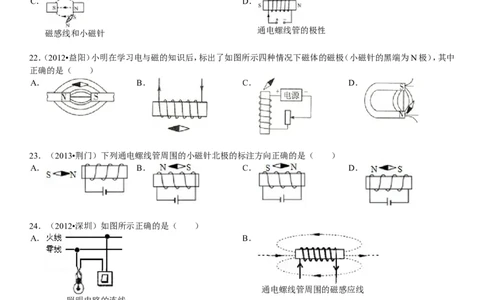

22．（2012•益阳）小明在学习电与磁的知识后，标出了如图所示四种情况下磁体的磁极（小磁针的黑端为N极），其中
正确的是（ ）
A． B． C． D．
23．（2013•荆门）下列通电螺线管周围的小磁针北极的标注方向正确的是（ ）
A． B． C． D．
24．（2012•深圳）如图所示正确的是（ ）
A． B．
通电螺线管周围的磁感应线
照明电路的连线
C． D．
光由玻璃斜射入空气
L是F的力臂
25．（2013•黄石）下列四幅图中小磁针北极指向正确的是（ ）
4A． B． C． D．
26．（2012•雅安）在研究电磁铁时，小乔连接了如图所示的电路．若闭合开关，将滑动变阻器的滑片向右移动，可能出
现的情况是（ ）
A．电磁铁A端为S极 B．电磁铁的磁性减弱
C．小磁针S极指向上方 D．小磁针N极指向A端
27．（2013•包头）如图所示为一台非铁性物质制成的天平．天平左盘中的A是一铁块，B是电磁铁．未通电时天平平衡，
给B通以图示方向的电流（a端接电源正极，b端接电源负极），调节线圈中电流的大小，使电磁铁对铁块A的吸引力
大于铁块受到的重力，铁块A被吸起．当铁块A向上加速运动的过程中，下列判断正确的是（ ）
A．电磁铁B的上端为S极，天平仍保持平衡
B．电磁铁B的上端为S极，天平右盘下降
C．电磁铁B的下端为N极，天平左盘下降
D．电磁铁B的下端为N极，无法判断天平的平衡状态
28．（2013•益阳）下列四个图中，小磁针北极（黑色端）所指方向正确的是（ ）
A． B． C． D．
29．（2013•桂林）如图所示电路，开关S闭合后，下列说法正确的是（ ）
A．螺线管的右端为N极 B．小磁针N极向左转动
C．小磁针在图所示的位置保持静止 D．向左移动滑片P，螺线管磁性减弱
30．（2013•成都）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关S，待弹簧测力计示数稳定
后，将变阻器R的滑片缓慢向右移动，在此过程中下列说法正确的是．
5A．电压表示数变小，电流表示数变大 B．电压表示数变大，电流表示数变小
C．弹簧测力计示数变小 D．弹簧测力计示数变大
二、填空题（共29小题）（除非特别说明，请填准确值）
31．（2013•内江）如图所示，是将“+”、“﹣”极看不清了的蓄电池、开关、滑动变阻器和螺线管用导线连接起来的示
意图．当开关闭合后，小磁针静止在螺线管的两端，那么，该实验说明通电螺线管的a端为 极，在它的周围存在
．
32．（2013•绥化）如图所示的电路，闭合开关S，则通电螺线管的A端是 极，当滑动变阻器的滑片P向右端移动时，
通电螺线管的磁性将 ．
33．（2012•绥化） 如图所示，通电螺线管上方有一静止的小磁针，请根据图中通电螺线管的磁感线方向，判断小磁针
的左侧为 极，A为电源的 极．
34．（2013•巴中）当开关S闭合，小磁针静止时N极指向如图所示，则电源a端为 极．
635．（2013•上海）上海地区家用照明电路的电压为 伏；奥斯特通过实验发现 周围存在磁场；额定功率为1千
瓦的用电器正常工作3小时，耗电 度．
36．（2013•威海）1820年，丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生
了偏转，他进而继续研究，终于证实了电流周围存在 ，在世界上第一个发现了电和磁之间的联系．如果把导线绕
在圆筒上做成螺线管，磁场就会强得多，通电螺线管的极性与螺线管中的 方向有关．
37．（2013•泰州）将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在 ．
如图所示装置，通电瞬间直导线向左摆动，这表明 对电流有力的作用．
38．（2012•宿迁）科学家正在研究、开发和平利用核聚变产生的能量，目前还处于实验阶段，该实验需要强磁场，而天
然磁体无法满足此实验要求，科学家尝试利用 周围存在的磁场来达到目的．你认为可以通过 增强磁场的强
度（写出一条即可）．
39．（2012•十堰）闭合开关，小磁针静止时的位置如图所示，请你标出电源的正负极．
40．（2013•株洲）如甲图，根据小磁针的指向判断电源的左端为 极（填“正”或“负”）；如乙图若将小磁针如图
所示置于通电螺线管附近，开关闭合瞬间，小磁针h会 时针旋转（填“顺”或“逆”）．
41．（2012•重庆）科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家 首先发现了电流周围
存在则磁场，第一个揭示了电和磁之间的联系．小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所
示．当开关S接 （选填“a”或“b”）点时，电磁铁的A端是N极．
42．（2013•永州）闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是 极（选填“N”或“S”），电
源左端是 极（选填“正”或“负”）．
743．（2013•湛江）如图（a）所示，根据通电螺线管的电流方向，请判断通电螺线管的左端为极 ；小明家电能表上个
月的示数如下表所示，
0 2 4 2 6
这个月底的示数如图（b）所示，可知他家本月用电 kw•h，表盘转了 圈．
44．（2013•莱芜）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环．如图所示，当线圈
中的电流从a流向b时，线圈的左端为 极，此时活塞将向 运动．
45．（2012•威海）请在如图所示的虚线方框内，画上适当的电器元件，与框外的通电螺线管和开关组成一个闭合电路，
使此电路在开关S 闭合后能够满足：①改变电流的强弱；②使小磁针静止时方向如图中所示．然后再根据小磁针的
1
指向，在图中标出通电螺线管的N、S极．
46．（2013•佛山）如图小娟制作了一个水果电池，她用导线将带有铁芯的螺线管两端分别与铜片和锌片接在一起，并
将铜片和锌片插入挤压后的柠檬，铜片和锌片相距约3厘米，螺线管下方的小磁针因为电流的 发生偏转，验证了
柠檬可以发电，铜片是水果电池的 极．如果把导线两端的铜片和锌片互换，小磁针偏转方向 ．
47．（2012•潍坊）在一只硬纸筒上绕多匝漆包线，做成一个螺线管P，将它接入如图所示的电路中，再将小磁针放在螺
线管附近，闭合开关后，小磁针静止时的指向如图中所示．请在图中标出电源的“+”，“﹣”极，并画出螺线管周围
磁感线的分布情况（画出5条线）
848．（2013•沈阳）回顾我们观察过的实验，请回答下列问题：
（1）如图甲所示，抽掉玻璃板后，二氧化氮气体和空气混合在一起，颜色变得均匀．如图乙所示，在量筒里装一半清水，
水下面注入硫酸铜溶液．开始时，两者之间有明显界面．静放几天后，界面变得模糊不清了．这两个实验演示的是
现象，这类现象表明 ．
（2）对比图丙、丁实验现象，这种现象叫做电流的 效应，表明 ．
49．（2012•南平）根据如图所示的磁感线分布，判断通电螺线管的右端是 极；电源的A端是 极．
50．（2013•遂宁）在如图所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态．当用酒精灯把玻璃球
加热到红炽状态时，发现小磁针发生了偏转；根据以上现象可知，当把玻璃球加热到红炽状态时，玻璃变成了 导
体，此时小磁针的 极将向螺线管偏转；小磁针和螺线管间的相互作用是通过 发生的．玻璃球内能的改变是通
过 的方法实现的．
51．（2012•湛江）电流的磁效应是丹麦物理学家 在1820年发现的；通电螺线管附近的小磁针静止时N极的指向
如图所示，则螺线管的b端是 极，电源的B端是 极．
52．（2012•梧州）如图所示，通电螺线管附近的小磁针处于静止状态，电源的D端是 极．
53．（2013•漳州）根据要求作图：
9（1）请在图1中画出勇敢的攀岩者所受重力的示意图．
（2）请根据小磁针的N极和S极，在图2中标出通电螺线管的N极和磁感线的方向．
54．（2013•南平）在图中标出小磁针的N极和电源的正极．
55．（2013•三明）按要求完成下列作图．
（1）在图1中画出水平地面上的足球所受重力和支持力的示意图；
（2）在图2中标出通电螺线管磁感线的方向和静止小磁针的N、S极．
56．（2013•雅安）如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用
为 （ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变 （ 填“长”或
“短”）
57．（2013•绍兴）材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场．
材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联
成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图1．他将一个条形磁铁插入螺旋线圈内，同时
跑到另一个房间里，观察电流表的指针是否偏转．进行多次实验，他都没有发现电流表指针发生偏转．
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，
从而实现了剩用磁场获得电流的愿望．
10（1）进行奥斯特实验时，在静止的小磁针上方，分别用图2甲和图2乙两种方式放置一根导线．当导线通电时，小磁针
发生明显偏转的是 （选填“甲”或“乙”）．
（2）科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于 的科学猜想．
（3）科拉顿的实验中， （选填“已经”或“没有”）满足产生感应电流的条件．要使他能观察到电流表指针偏转，
你提出的一种改进方法是 ．
58．（2012•泉州）请画出图1篮球所受的重力的示意图；请标出如图2所示通电螺线管的磁极．
59．（2012•资阳）根据图中小磁针静止时的指向，用笔划线代替导线将如图所示的实物连线图补充完整（要求：①小
磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱）；标出通电螺线管的N、
S极并画出它的一条磁感线，在磁感线上标明磁场方向．
三、解答题
60．（2013•玉林）根据图小磁针静止时的指向，在对应位置标出通电螺线管的N极和电源的“+”和“﹣”极．
61．（2013•湖北）如图乙所示，磁体的N极与通电螺旋管的A端相吸，在图中标出通电螺旋管的N、S极和电源的正负
极．
62．（2013•烟台）请在图中画出通电螺线管的绕法及磁感线的方向．
63．（2013•聊城）如图所示，为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的
磁极和电磁铁B中电源的“+”、“﹣”极．
1164．（2013•牡丹江）请根据通电螺线管周围磁感线方向，判断并标出通电螺线管的N极、小磁针的N极和电源的“+、
﹣”极．
65．（2013•柳州）如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并
在导线AB段用箭头标出电流的方方向．
66．（2013•岳阳）标出图中通电螺线管的N极、小磁针的N极和磁感线的方向．
67．（2013•眉山）如图所示，根据图中磁感线方向，标出通电螺线管的N、S极，并用“+”“﹣”标出电源的正负极．
68．（2013•乌鲁木齐）请根据如图中小磁针静止时N极的指向，在图中标出电源的正、负极．
69．（2013•泰安）根据图中通电螺线管的南北极，标出小磁针的N极和电源的“+”极．
70．（2013•揭阳）在右图中，标出小磁针的N极、螺线管的N、S极和磁感线的方向．
1271．（2013•泰州）根据要求作图
（1）如图1光线AO从空气斜射入水中，画出水中折射光线的大致方向．
（2）如图2所示是一个简易压水机，其中AOB是杠杆，作出动力F 的力臂．
1
（3）如图3所示电路，小磁针在通电螺线管附近静止，标出小磁针的N极．
72．（2013•宿迁）按照要求作图．
（1）在甲图中，画出螺丝刀撬图钉的力F 的力臂及所受阻力F 的示意图；
1 2
（2）在乙图中，标出通电螺线管的N极，并用箭头画出磁感线方向；
（3）在丙图中，将实物电路补充完整，使灯L 、L 并联，且开关控制整个电路．
1 2
73．（2013•岳阳）（1）画出静止在水平桌面上重为10N的物体A所受到的力的示意图．
（2）电视机的遥控器是通过发射肉眼看不见的红外线来控制电视机的．小红发现将遥控器对着背后的墙壁也能控制
电视机，如图B点表示电视机位置，A点表示遥控器位置．请你画出此时红外线的光路图．
（3）如图所示，已知闭合S时通电螺线管的磁感线方向．请你：①在图中标出处于静止状态的小磁针的N、S极；②标
出电源的正、负极．
74．（2013•葫芦岛）如图所示，开关闭合后，弹簧长度增加．在图中标明电源的正、负极，并标出通电螺线管的N、S极．
1375．（2013•重庆）（1）请在图1中标出开关S闭合后通电螺丝管的“N”极．
（2）请在图2中画出使轻质杠杆OA在图示位置保待平衡的小力F的示意图．
76．（2013•南充）（1）如图1所示的水平杠杆中，O为支点，请画出图中两个力的力臂L 和L ．
1 2
（2）图2中是开关闭合后小磁针静止时的情形，请在图中标出螺线管的N，S极和小磁极的N极．
77．（2013•铁岭）如图所示是通电螺线管和条形磁体间相互排斥作用的示意图．请你在图中标出；
（1）通电螺线管的N极；
（2）磁感线的方向；
（3）电源的正、负极．
78．（2013•遵义）（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．
（2）如图乙所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，
并标出相应的反射角及度数．
（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的
方向和小磁针的N极．
79．（2013•南通）按照题目要求作图．
（1）如图甲所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图．
（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补
画电池和电压表的符号，使之成为一个完整的串联电路．
（3）如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、
负极．
80．（2013•盐城）按照题目要求作图：
14（1）在图甲中画出小明所受重力的示意图．
（2）在图乙中根据出射光线画出对应的入射光线．
（3）在图丙的圆圈内画出静止的小磁针，并标出其磁极．
81．（2013•吉林）（1）图1是用螺丝刀撬开桶盖的示意图，请在图中画出动力F 的力臂；
1
（2）完成图2所示的光路图；
（3）如图3所示，请在a点标出电路中的电流方向和大头针下端的磁极名称．
82．（2010•江门二模）（1）为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图（1）中画出平面
镜的位置，并完成光路图．
（2）根据图（2）中小磁针静止时的情况，给螺线管绕线，并标明螺线管N、S极．
（3）如图（3）所示，一只重50N的铅球在水平地面上往右滚动，请你画出它所受到的力的示意图．
83．（2013•资阳）如图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S
极和电源的正负极．
84．（2013•泉州）（1）在图1中，请画出力F的力臂L；
（2）在图2中，请根据小磁针的指向，标出电源的正负极．
1585．（2013•河北）根据图12所示的四幅图，在下面的空格处填入相应的内容．
（1）甲图：风中雨伞容易“上翻”，是由于 ．
（2）乙图：两个压紧的铅块能吊起钩码，说明 ．
（3）丙图：导线触接电源后小磁针发生偏转，说明 ．
（4）丁图：验电器的金属箔张开一定角度，是由于 ．
86．（2013•随州）如图，将铜丝、铁丝插入菠萝中，便成了水果电池．一根软导线在纸筒A上绕成螺线管，导线两端接
在电池两极上，螺线管产生的磁场使小磁针静止在如图状态．图中已标出电路中电子定向移动的方向．
（1）标出电池正，负极
（2）画出纸筒A上导线绕向并形成闭合电路
（3）画出一条经过小磁针的磁感线（并标明方向）
87．（2013•苏州）按照题目要求作图：
（1）如图甲所示，重50N的物体静止在水平地面上，画出它所受重力G和支持力F的示意图．
（2）根据平面镜成像特点，在图乙中画出物体AB在平面镜MN中所成的像．
（3）根据图丙中通电螺线管的N，S极，在括号内标出电源的“+”极和“﹣”极．
（4）如图丁所示，用笔画线代替导线将点灯和开关正确接到电路中．
88．（2013•重庆）（1）如图1所示，请在A点画出能使杠杆OA在图示位置保持平衡的最小拉力的示意图．
（2）如图2所示，闭合开关S后，请标出图中放置的小磁针静止时的N极．
16
