第 14 讲 电磁感应现象及应用
1.理解磁感线的概念，知道磁感线的特点.
2.理解安培定则，会用安培定则判断电流的磁场方向．
3.理解磁感应强度的概念，知道磁感应强度是描述磁场强弱和方向的物理量.
4.理解磁通量的概念，会计算磁通量的大小．

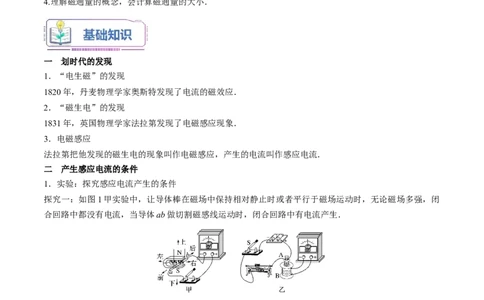

一 划时代的发现
1．“电生磁”的发现
1820年，丹麦物理学家奥斯特发现了电流的磁效应．
2．“磁生电”的发现
1831年，英国物理学家法拉第发现了电磁感应现象．
3．电磁感应
法拉第把他发现的磁生电的现象叫作电磁感应，产生的电流叫作感应电流．
二 产生感应电流的条件
1．实验：探究感应电流产生的条件
探究一：如图1甲实验中，让导体棒在磁场中保持相对静止时或者平行于磁场运动时，无论磁场多强，闭
合回路中都没有电流，当导体ab做切割磁感线运动时，闭合回路中有电流产生．
图1
探究二：如图乙，当线圈A的电流不变时，线圈B所在的回路中没有电流产生；当线圈A的电流变化时，
线圈B所在回路中就有了电流．
2．产生感应电流的条件：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流．
三 电磁感应现象的应用
生产、生活中广泛使用的变压器、电磁炉等都是根据电磁感应制造的．考点一：产生感应电流的条件

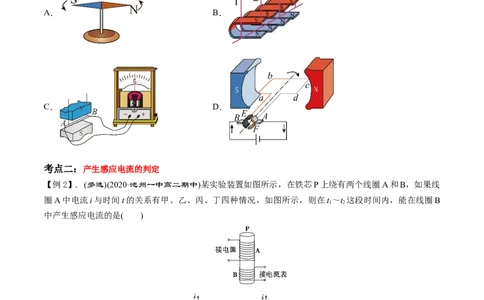

【例1】（2022·陕西·西安市阎良区关山中学高二期中）以下四幅图所示的实验中，能够揭示电磁感应现象
的是（ ）
A． B．
C． D．
考点二：产生感应电流的判定
【例2】. (多选)(2020·池州一中高二期中)某实验装置如图所示，在铁芯P上绕有两个线圈A和B，如果线
圈A中电流i与时间t的关系有甲、乙、丙、丁四种情况，如图所示，则在t ～t 这段时间内，能在线圈B
1 2
中产生感应电流的是( )A．甲 B．乙
C．丙 D．丁
1.（2020·全国·高考真题）管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。焊机的原理如图所示，
圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量
使接缝处的材料熔化将其焊接。焊接过程中所利用的电磁学规律的发现者为（ ）
A．库仑B．霍尔 C．洛伦兹 D．法拉第
2．（2017·江苏·高考真题）如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘
恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为( )
A．1∶1 B．1∶2 C．1∶4 D．4∶1
3．（2014·全国·高考真题）在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的
是（ ）
A．将绕在磁铁上的线圈与电流表组合成一闭合回路，然后观察电流表的变化
B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化
C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电
流表的变化
D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化1．如图所示，下列矩形线框在无限大的匀强磁场中运动，则能够产生感应电流的是（ ）
A． B．
C． D．
2．线圈在长直导线电流的磁场中做如图所示的运动：①向下平动；②绕轴转动；③垂直于纸面向纸外平
动；④向上平动（线圈有个缺口）。则线圈中没有感应电流的是（ ）
A．① B．② C．③ D．④
3．如图所示，通以电流 的直导线 固定在竖直位置上，且与导线框 在同一平面内，则下列情况
下导线框中不能产生感应电流的是（ ）
A．平移到位置Ⅱ B．以 为转轴转到位置Ⅲ
C．以 为转轴转到位置Ⅱ D．平移到以 为对称轴的位置Ⅲ
4．下列现象中，属于电磁感应现象的是（ ）
A．通电线圈在磁场中转动 B．闭合线圈在磁场中运动而产生电流
C．磁铁吸引小磁针 D．小磁针在通电导线附近发生偏转
5．为了演示“感应电流的磁场总要阻碍引起感应电流的磁通量的变化”的现象，老师做了这样的演示实
验：如图所示，铝制水平横梁两端各固定一个铝环，其中A环是闭合的，B环是断开的，横梁可以绕中间的支点在水平面内转动。当装置静止不动时，用一磁铁的 N极去接近A环，发现横梁绕支点沿顺时针（俯
视）方向转动。若不考虑空气流动对实验结果的影响，关于该实验，下列说法中正确的是（ ）
A．若其他条件相同，磁铁接近A环越快，A环中产生的感应电动势就越大
B．若其他条件相同，而将磁铁的N极接近B环，则横梁将绕支点沿逆时针（俯视）方向转动
C．无论磁铁靠近A环或B环，相应环中都有焦耳热产生
D．若磁铁N极靠近A环，沿磁铁运动方向观察，A环会有沿环顺时针方向的感应电流
6．如图所示为一水平放置的条形磁铁，一闭合线框 abcd位于磁铁的左端，线框平面始终与磁铁的上表面
垂直，并与磁铁的端面平齐。当线框由图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ时，穿过线框的磁通量变化情况
为 （ ）
A．不发生变化 B．先减少后增加
C．先增加后减少 D．不能确定
7.如图所示，a、b、c三个闭合线圈放在同一平面内，当线圈a中有顺时针的电流I通过时，穿过三个线
圈的磁通量分别为Φ、Φ、Φ，则( )
a b c
A．Φ＜Φ＜Φ
a b c
B．Φ＞Φ＞Φ
a b c
C．Φ＜Φ＜Φ
a c c
D．Φ＞Φ＞Φ
a c b
8.如图所示，一金属圆线圈和一条形磁铁的中轴线在同一竖直平面内，下列情况中能使线圈的磁通量发生
变化的是( )
A．将磁铁竖直向上平移
B．将磁铁水平向右平移
C．将磁铁在图示的平面内，N极向上、S极向下转动
D．将磁铁的N极转向纸外，S极转向纸内9.如图所示，匀强磁场中有一个闭合的弹簧线圈，线圈的平面垂直于磁感线，下列哪种过程中线圈会产生
感应电流( )
A．线圈扩张
B．线圈自下向上运动
C．线圈自上向下运动
D．线圈自左向右运动(未穿出磁场)
10．如图所示，线圈两端接在电流表上组成闭合电路，在下列情况中，电流表指针不发生偏转的是( )
A．线圈不动，磁铁插入线圈时
B．线圈不动，磁铁拔出线圈时
C．磁铁插在线圈内不动
D．磁铁和线圈相对移动时
11．如图所示，L为一根无限长的通电直导线，M为一金属环，L过M的圆心，且通以向上的电流I，则(
)
A．当L中的I发生变化时，环中有感应电流
B．当M左右平移时，环中有感应电流
C．当M保持水平，在竖直方向上下移动时环中有感应电流
D．只要L与M保持垂直，则以上几种情况，环中均无感应电流
12．有人根据条形磁体的磁场分布情况用塑料制作了一个模具，模具的侧边界刚好与该条形磁体的磁感线
重合，如图所示。另取一个柔软的弹性导体线圈套在模具上某位置，线圈贴着模具上下移动的过程中，下
列说法正确的是(地磁场很弱，可以忽略)( )
A．线圈切割磁感线，线圈中出现感应电流
B．线圈贴着模具上下移动的过程中不出现感应电流C．由于线圈所在处的磁场是不均匀的，故不能判断线圈中是否有电流产生
D．若线圈平面放置不水平，则移动过程中会产生感应电流
13．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路，在铁芯的右端套有一个表面
绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是( )
A．线圈中通以恒定的电流
B．通电时，使变阻器的滑片P做匀速移动
C．通电时，使变阻器的滑片P做加速移动
D．将开关突然断开的瞬间
