3.3.2 结构施工技术

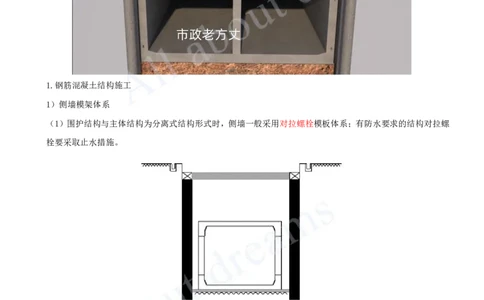

1.钢筋混凝土结构施工
1）侧墙模架体系
（1）围护结构与主体结构为分离式结构形式时，侧墙一般采用对拉螺栓模板体系；有防水要求的结构对拉螺
栓要采取止水措施。[注：天一文化专有版权，未经许可不可转发或复印传播]

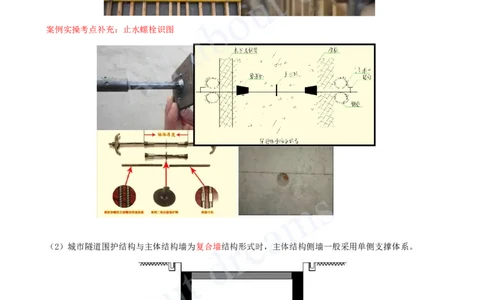

案例实操考点补充：止水螺栓识图

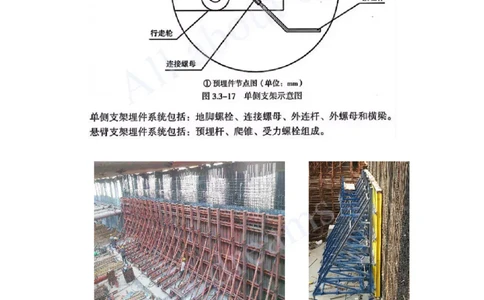

（2）城市隧道围护结构与主体结构墙为复合墙结构形式时，主体结构侧墙一般采用单侧支撑体系。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.防水工程施工技术
1）主体结构防水工程施工
（1）明挖法防水一般要求（略）
（2）水泥砂浆防水层（略）
（3）卷材防水层
⑤阴阳角部位加强层不应小于500mm幅宽。
⑦卷材铺贴应符合下列要求：[注：天一文化专有版权，未经许可不可转发或复印传播]
c.大面卷材在加强层范围内不应出现搭接槎；距加强层边不应小于600mm；大面卷材铺贴长边宜与线路方向垂
直。
d.相邻两幅卷材的短边搭接缝应错开，且不应小于300mm。
e.上下两层卷材的接缝应错开1/3〜1/2幅宽，且两层卷材不应相互垂直铺贴；相邻两幅卷材的短边搭接缝应
错开，且不应小于300mm。

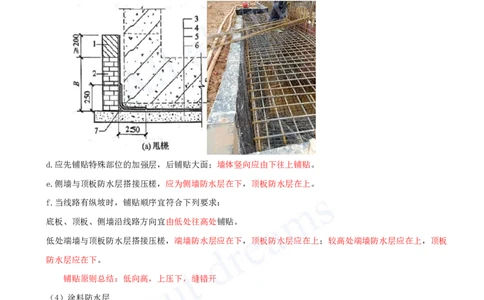

⑧卷材采用外防外贴法施工还应符合下列要求：
b.应先铺贴底板阴阳角加强层，后铺贴底板与保护墙立面。
c.保护墙顶翻卷甩槎长度不应小于1.0m，并应采取保护措施。
d.应先铺贴特殊部位的加强层，后铺贴大面；墙体竖向应由下往上铺贴。
e.侧墙与顶板防水层搭接压槎，应为侧墙防水层在下，顶板防水层在上。
f.当线路有纵坡时，铺贴顺序宜符合下列要求：
底板、顶板、侧墙沿线路方向宜由低处往高处铺贴。
低处端墙与顶板防水层搭接压槎，端墙防水层应在下，顶板防水层应在上；较高处端墙防水层应在上，顶板
防水层应在下。
铺贴原则总结：低向高，上压下，缝错开
（4）涂料防水层
⑧不同类型有机防水涂料施工应符合下列要求：
a.聚氨酯防水涂料应分层涂布，前道涂层完全固化后方可进行下道涂层施工，相邻两道涂层的涂刷方向应互
相垂直。
c.喷涂橡胶沥青防水涂料施工喷膜时，初凝后人行走不应破坏涂层，终凝后表面不应存有气泡，终凝24h后
方可施工防水保护层。
⑨水泥基渗透结晶防水涂料施工应符合下列要求：
a.应按产品技术标准要求的比例拌制灰浆，拌制好的灰浆应在20min内用完。
c.涂层终凝后应采用干湿交替养护，养护时间不应少于72h，不应采用蓄水养护。[注：天一文化专有版权，未经许可不可转发或复印传播]
d.干撒法施工时应在混凝土初凝前干撒完毕，并应压实抹平、提浆压光。
（5）水泥砂浆防水层【与（2）重复】
2）细部构造防水工程施工
地下工程细部构造防水工程包括施工缝、变形缝、后浇带、穿墙管、预埋件、预留通道接头、桩头等。（2024
案例四）
（1）施工缝
施工缝处浇筑混凝土，应符合下列要求：
①墙体水平施工缝应留设在高出底板表面不小于300mm的墙体上。拱、板与墙结合的水平施工缝，宜留在拱、
板与墙交接处以下150〜300mm处。
②水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆、涂刷混凝土界面处理剂或水泥基
渗透结晶型防水涂料，再铺30〜50mm厚的与结构混凝土成分相同的水泥砂浆，并及时浇筑混凝土。（按前述
三条答题。）
案例实操考点补充：钢板止水带（止水钢板）[注：天一文化专有版权，未经许可不可转发或复印传播]
④施工缝处已浇筑混凝土的强度不应小于1.2MPa。
⑤中埋式止水带及外贴式止水带埋设位置应准确，固定应牢靠。
⑥遇水膨胀止水条应具有缓膨胀性能；止水条采用搭接连接时，搭接宽度不得小于30mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
⑦预埋注浆管应设置在施工缝断面中部，注浆管与施工缝基面应密贴并固定牢靠，固定间距宜为200〜300mm。
