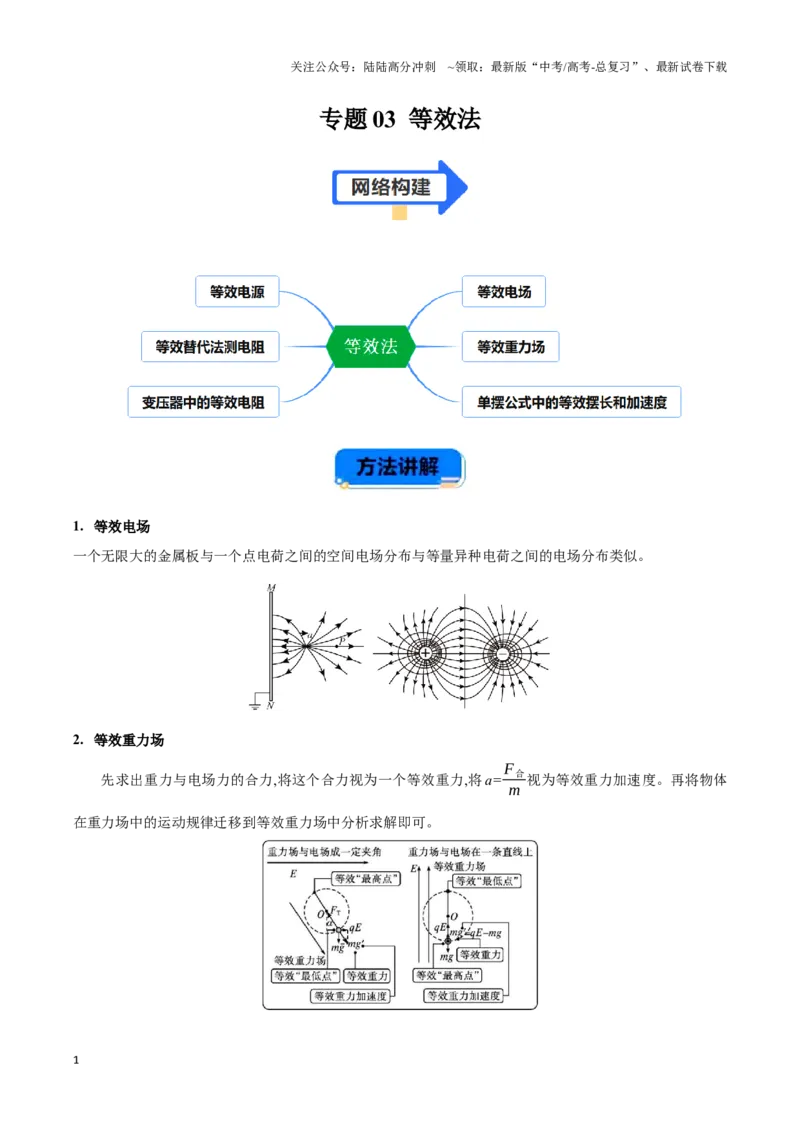

专题03 等效法
1. 等效电场
一个无限大的金属板与一个点电荷之间的空间电场分布与等量异种电荷之间的电场分布类似。
2. 等效重力场
先求出重力与电场力的合力,将这个合力视为一个等效重力,将a=F合
m 视为等效重力加速度。再将物体
在重力场中的运动规律迁移到等效重力场中分析求解即可。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
3. 等效电源
(1) 串联等效电源：如图所示，当电路中的电源和一个定值电阻串联时，我们可以将电源和该定值电阻等
效为一个新的电源。
设电源电动势为E，内阻r，定值电阻为R0，等效新电源电动势为E1，等效内阻为r1。当MN 间外电路
断路时，MN 两点间电压等于新电源电动势，则E1=E0，电源与定值电阻串联，则r1=r+R0
(2) 并联等效电源：如图所示，当电路中的电源和一个定值电阻并联时，我们可以将电源和该定值电阻等
效为一个新的电源。
设电源电动势为E，内阻r，定值电阻为R0，等效新电源电动势为E2，等效内阻为r2。当MN 间外电路
断路时，MN 两点间电压，即电路中R0两点间电压，等于新电源电动势，则MN 间外电路断路时，原电源
直接对定值电阻R0供电，则
U MN =IR 0= ER 0
R0+r ，即得
E2= ER 0
R0+r 。将电源与定值电阻看为一个整体，
新电源的等效内阻即为电源内阻与定值电阻并联后的总电阻，则
r2= R0r
R0+r
4. 等效替代法测电阻
等效替代法可以很精确(测量原理上不存在误差)地将一个未知电阻的阻值测量出来,主要有以下两种设
置方法。
(1)电流等效替代
①按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P 置于a 端。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数I。
③断开开关S2,再闭合开关S3,保持滑动变阻器滑片P 位置不变,调节电阻箱,使电流表的示数仍为I。
④此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效,即Rx=R0。
(2)电压等效替代
该方法的实验步骤如下:
①按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P 置于a 端。
②闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数U。
③断开开关S2,再闭合开关S3,保持滑动变阻器滑片P 位置不变,调节电阻箱,使电压表的示数仍为U。
④此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效,即Rx=R0。
5. 变压器中的等效电阻
设变压器的原线圈和副线圈匝数分别是n1和n2，电流分别是I1和I2，电压分别为U1和U2，副线圈的总
负载为R，则：
所以U 为理想交变电源电压，RL1可等效为理想交变电源的内阻，
可理解为等效电路的外
电阻。
6. 单摆公式中的等效摆长和加速度
(1)常见三种情况单摆的等效摆长
l 等效＝lsin α
做垂直纸面的小角度摆动
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
l 等效＝lsin α＋l
垂直纸面摆动
l 等效＝l
纸面内摆动
左侧：l 等效＝l
右侧：l 等效＝l
纸面内摆动
T＝π＋π

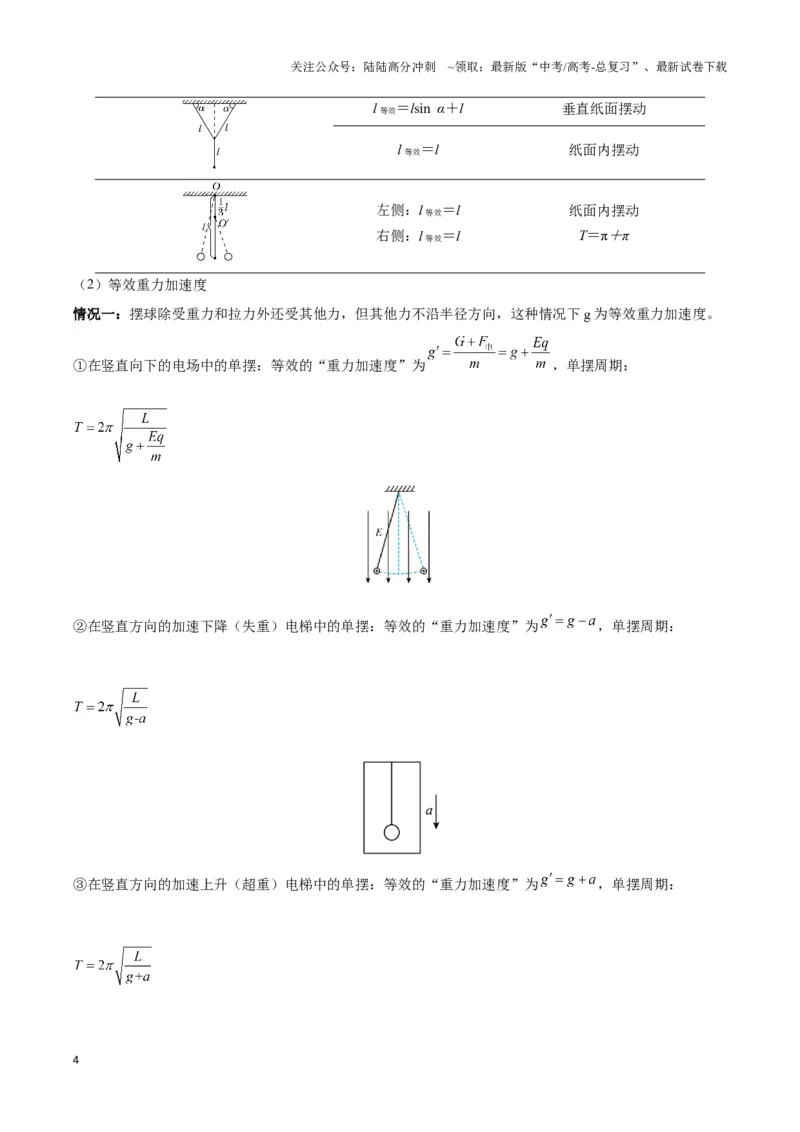

（2）等效重力加速度
情况一：摆球除受重力和拉力外还受其他力，但其他力不沿半径方向，这种情况下g 为等效重力加速度。
①在竖直向下的电场中的单摆：等效的“重力加速度”为
，单摆周期：
②在竖直方向的加速下降（失重）电梯中的单摆：等效的“重力加速度”为
，单摆周期：
③在竖直方向的加速上升（超重）电梯中的单摆：等效的“重力加速度”为
，单摆周期：
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
情况一等效重力加速度的求解步骤：
①分析摆球的受力，确定摆球相对静止的位置（即平衡位置）。
②计算摆球的视重F。（即平衡位置的拉力）
③利用
，求出等效重力加速度。
情况二：摆球除受重力和拉力外还受其他力，但其他力只沿半径方向，而沿振动方向无分力，这种情况下
加速度不变，依然为重力加速度，单摆的周期不变。
方法一：等效电场
【方法演练1】无限大接地金属板竖直放置，与金属板右侧面中心点O 相距为d 的位置处放有一电荷量为
q 的正点电荷，它们之间的电场线分布如图甲所示，与两个等量异种点电荷连线的中垂面正电荷一侧的电
场线分布类似，如图乙．甲图电场中有M(MO 的连线与板垂直)、N(N 点位于板右侧面上)两点，M 到点电
荷之间、N 到O 点之间的距离均为d，则M、N 两点的电场强度EM、EN的大小关系是( )
A．EM＞EN
B．EM＝EN
C．EM＜EN
D．无法确定
【答案】A
【详解】根据
点的电场线方向可以得
点的电场强度方向是垂直于金属板向右，两个异号点电荷电荷
量的大小均为
，它们之间的距离为
，乙图上
右侧
处的场强大小为：
根据题
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
意可知
点的电场强度大小与乙图上
右侧
处的场强大小相等，即为：
，
处场强的大小：
则有：
，故A 正确；
方法二：等效重力场
【方法演练2】如图所示，在竖直平面内有水平向左的匀强电场，在匀强电场中有一根长为L 的绝缘细线，
细线一端固定在O 点，另一端系一质量为m、电荷量大小为q 的带电小球。小球静止时细线与竖直方向成
θ 角，此时让小球获得一个与绳垂直的初速度，能绕O 点在与电场平行的竖直平面内做圆周运动，重力加
速度为g。下列说法正确的是（ ）
A．匀强电场的电场强度
B．运动过程中小球动能的最小值可以为
C．小球能完成圆周运动，小球运动一周的过程中，机械能改变量的最大值大小为
D．小球从初始位置开始，在竖直平面内能完成圆周运动，初速度最小为
【答案】AB
【详解】A．小球静止时细线与竖直方向成
角，由平衡条件可知电场力水平向右，与场强方向相反，小球
带负电，根据平衡条件有
解得
故A 正确；
B．小球恰能绕O 点在竖直面内做圆周运动，在等效最高点A 点速度最小，如图所示
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
重力与电场力合力为
恰能完成圆周运动，小球在等效最高点A 有最小速度，则有
联立求得
则运动过程中小球动能的最小值为
故B 正确；
C．小球运动一周的过程中，电场力做功最多时，小球机械能改变量最大，且为
故C 错误；
D．小球从初始位置开始，在竖直平面内恰能完成圆周运动，有
联立解得
故D 错误。
方法三：等效电源
【方法演练3】对电路进行分析时，为了方便，常常把实际电源与定值电阻串联或并联组成的系统视为一
个新的等效电源来处理。例如，用伏安法测定电源的电动势E 和内阻r 时，当分析电流表和电压表对实验
结果带来的误差时，可以将下面两个常见电路中的虚线框部分看成等效电源。如果电压表内阻为
，电流
表内阻为
，电源电动势和内阻的测量值分别为
和
，则下列说法正确的是（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．图甲中
，
B．图甲中
，
C．图乙中
，
D．图乙中
，
【答案】B
【详解】图甲中电源电动势的测量值即为电压表的示数则
内阻测量值为电压表内阻与电源内
阻的并联值即为
图乙中电源电动势的测量值即为外电路断开时电源两端的电压则
内阻测
量值为电流表与电源内阻的串联值即为
故选B。
方法四：等效替代法测电阻
【方法演练4】某同学用如图甲所示的电路测量未知电阻
的阻值。
（1）请用笔画线代替导线，按电路图甲完成实物图乙的连接 。
（2）根据电路图甲，闭合开关
前，滑动变阻器的滑片应在最 （填“上”或“下”）端。闭合开
关
后，将开关
接a，调节滑动变阻器
，使毫安表的示数为I。
（3）保持滑动变阻器的滑片不动，将开关
接b，调节电阻箱，使 ，记录此时电阻箱的阻值
。
（4）未知电阻的阻值
，测量值 （填“大于”、“等于”或“小于”）真实值。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】 上 毫安表的示数为I
等于
【详解】（1）[1]按电路图甲完成实物的连接如下
（2）[2]闭合开关
前，应保证滑动变阻器接入电路的阻值最大，滑动变阻器的滑片应在最上端。
（3）[3]开关
接a、b 时分别是
和
接入电路，其他部分的电路不变，两次毫安表的示数相同，说明
与电阻箱
此时的阻值相同。
（4）[4][5]由（3）可知
测量值等于真实值。
方法五：变压器中的等效电阻
【方法演练5】如图所示，理想变压器的原、副线圈匝数比
，原线圈电路中接入正弦交流电压
，电流表为理想交流电表。已知
，
，开关S 闭合前、后电流表示数
之比为2 3∶。下列说法正确的是（ ）
A．定值电阻R2=5Ω
B．开关S 闭合时，副线圈两端的电压为110V
C．开关S 断开时，电流表的示数为11A
D．开关S 闭合时，电路中消耗的总功率为2420W
【答案】D
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】A．由题可知，设
，当开关
断开时，副线圈的负载电阻为
；当开关
闭合时，副
线圈的负载电阻为
；将理想变压器的原、副线圈和负载电阻等效为一个电阻，画出电路的等效电路图，
如图所示。
根据理想变压器电阻等效法，得
因此当开关断开时
当开关闭合时
根据闭合电路欧姆定律，可知等效电路中电流表示数
故
；
；
解得
，A 错误；
B．开关闭合时，电流表的示数
根据原、副线圈电流与匝数的关系
可知流过
的电流
副线圈两端的电压
，B 错误；
C．开关断开时，电流表的示数
，故C 错误；
D．开关
闭合时，电路中消耗的总功率为
，D 正确。故选D。
方法六：单摆公式中的等效摆长和加速度
【方法演练6】如图所示，长为L 的轻绳上端固定在O 点，下端系一带电量为+q 的小球，置于水平向右的
匀强电场
中，OA 与竖直方向的夹角37°，OA 一半处的P 点有一小钉子。现将小球拉至B 点，使
轻绳与OA 夹角很小，然后由静止释放小球，小球在竖直平面内运动。点C（图中未标出）是小球能够到
达OA 左侧最远位置，重力加速度为g，不计空气阻力，下列说法正确的是（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．点C 与点B 关于OA 绳不对称
B．小球的运动可看作简谐运动
C．小球摆动的周期为
D．小球摆动的周期为
【答案】ABD
【详解】A．在平衡位置时细绳与竖直方向的夹角
则
即OP 位置方向正好是摆球摆动
的平衡位置，根据振动的对称性可知，若没有P 点的钉子，则点C 与点B 关于OA 绳对称，因有钉子P，
则C 点与B 点关于OA 不对称，选项A 正确；
B．小球在钉子P 两侧的振动的摆角很小，则小球在P 点两侧的振动可分别看做是简谐振动，选项B 正确；
CD．小球摆动时的等效重力加速度为
小球摆动的周期为
选项C 错误，D 正确。故选ABD。
1．已知一个点电荷与足够大的金属板所形成的电场与等量异种点电荷连线的中垂线一侧的电场分布相同．
如图所示，在真空中的某竖直平面内固定一块足够大的接地金属板MN，在MN 右侧与其相距2d 处的P 点
放置一个所带电荷量为Q 的正点电荷，从P 点作平面的垂线，O 点为垂足，A 点为OP 连线的中点，B 点为
OP 延长线上的一点，PB=d．关于各点的电场强度，下列说法正确的是 ( )
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．O 点电场强度大小为k
B．A 点电场强度大小为k
C．B 点电场强度大小为k
D．A、B 两点电场强度大小相等，方向相反
【答案】C
【详解】A、金属板右侧的电场的电场线分布与等量异种电荷的电场线分布分别如图甲、乙所示：
因此O 点电场强度大小为
，故A 错误；
B、A 点电场强度大小为：
，故选项B 错误；
C、B 点电场强度大小为：
，故选项C 正确；
D、A、B 两点电场线疏密不同，故电场强度大小不等，故D 错误．
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
2．如图所示，两块不带电的平行金属板之间用绝缘细绳悬挂一带负电的小球，把小球向左拉开一定角度
（角度很小且小于
）由静止释放，小球以一定的周期做往复运动。若将两极板通过导线、开关与图示
电源相接，当闭合开关且板间电压稳定后（小球重力大于电场力），则（ ）
A．小球摆动的周期保持不变
B．小球摆动的周期变大
C．若把电源的正负极对调，小球摆动的周期保持不变
D．若把电源的正负极对调，小球摆动的周期变大
【答案】B
【详解】AB．根据题意可知，当开关闭合时，平行金属板间存在竖直向下的电场，带负电的小球受竖直向
上的电场力，则等效重力加速度减小，由单摆周期公式
可知，小球摆动周期变大，故A 错误，B
正确；
CD．若把电源的正负极对调，当开关闭合时，平行金属板间存在竖直向上的电场，带负电的小球受竖直向
下的电场力，则等效重力加速度增大，由单摆周期公式
可知，小球摆动周期变小，故CD 错误。
故选B。
3．如图所示，几个摆长相同的单摆，它们在不同条件下的周期分别为
、
、
、
，关于周期大小关
系的判断，正确的是（ ）
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
【答案】D
【详解】根据周期公式
可知单摆的周期与振幅和摆球质量无关，与摆长和重力加速度有关。题
图1 中沿斜面的加速度为
所以周期
题图2 中摆球所受的库仑力始终沿摆线方向，
回复力由重力沿圆弧切线方向的分力提供，故摆球的等效重力加速度为
所以周期
题图3
中的周期
题图4 中的等效重力加速度为
所以周期
故
，故
ABC 错误，D 正确。故选D。
4．如图所示，MN 为足够大的不带电薄金属板，在金属板的右侧，距离为d 的位置O1点放一个电荷量为q
（q>0）的点电荷，点电荷q 和金属板共同产生的电场分布，可等效为：在金属板的左侧，距离为d 的O2
位置放上一个电荷量为-q 的点电荷（O2未画出来），且O1O2的连线与MN 垂直，点电荷O1与点电荷O2共
同在周围产生的电场分布，此等效方法为镜像法。P、Q 是金属板上两点，PQ 垂直于O1Q，且
PQ=O1Q=d，P、Q 两点的电势为别为
、
，则下列说法中正确的是（ ）
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
=
B．P 点的电场方向是Q 指向P，且大小为
C．Q 点的电场方向是沿Q 点和点电荷O1的连线向左，且大小为
D．若O1、Q 间的电势差为U，一电子从O1点移动到Q 点，电子克服电场力做功为eU
【答案】ACD
【详解】依题意，可知点电荷q 和金属板共同产生的电场分布，可等效为等量异种点电荷产生的电场。
A．由于P、Q 两点位于等量异种点电荷连线的中垂线上，故根据等量异种点电荷等势面的分布特点，可知
故A 正确；
BC．由于点电荷O1为正点电荷，点电荷O2为负点电荷，根据等量异种点电荷中垂线上的电场特点可知，P
点的电场方向垂直MN 金属板，且水平向左，由几何知识结合场强叠加原理可求得P 点场强大小为
同理，由于PQ 垂直于O1Q，可知Q 点的电场方向是沿Q 点和点电荷O1的连
线向左，由场强叠加原理可求得该点场强大小为
故B 错误，C 正确；
D．由于O1Q 连线上场强方向水平向左，一电子从O1点移动到Q 点，则电子所受电场力方向沿O1Q 水平向
右，即克服电场力做功，若O1、Q 间的电势差为U，根据电场力做功与电势差之间的关系，可得克服电场
力做功为eU，故D 正确。故选ACD。
5．如图所示，空间内存在方向水平向右的匀强电场，一根长为L、不可伸长的绝缘细绳的一端连着一个质
量为m、带电荷量为+q 的小球，另一端固定于O 点。初始时细绳（张紧状态）与电场线平行，由静止释放
小球，已知小球摆到最低点的另一侧时，细绳与竖直方向的最大夹角
，重力加速度为g，则
（ ）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．匀强电场的电场强度为
B．摆动过程中小球所受的最大拉力为
C．摆动过程中小球的最大速度为
D．小球经过最低点时的速度为
【答案】AB
【详解】A．设匀强电场的场强为E，对小球由静止到摆到最低点的另一侧的最高位置的过程，根据动能定
理有
解得
故A 正确；
BCD．将电场力与重力合成，有
合力方向与竖直方向成30°角斜向右下，将合力等效成一个合
场力，找出等效最低点
，对处于
的小球受力分析，如下所示
由几何关系得
研究小球由静止到
点的过程，根据动能定理有
解得
小球在
点时受到的拉力最大，设为
，根据牛顿第二定律得
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
解得
小球在
点时的速度最大，所以小球经过最低点时的速度小于摆动过程中的最大速度，
故B 正确，CD 错误。故选AB。
6．如图所示，竖直面内有一半径为R 的光滑绝缘圆轨道，有一质量为m， 电荷量大小为q 的带负电小球
从轨道最低点出发，沿着轨道切线方向以大小为v0的初速度水平射出，整个装置处于竖直向下的匀强电场
中，已知
下列说法正确的是（ ）
A．小球在最低点对轨道的压力为
B．小球在最低点对轨道的压力为
C．若能够不脱轨到达最高点，则初速度最小为
D．若能够不脱轨到达最高点，则初速度最小为
【答案】BD
【详解】AB．小球在最低点做圆周运动，合外力提供向心力有
解得
根据牛顿第三定律
故A 错误，B 正确；
CD．若能够不脱轨到达最高点，则在最高点轨道对小球的弹力刚好为零，即小球在重力和电场力作用下做
圆周运动
由动能定理有
所以初速度最小值
故C 错误，D 正确。故选BD。
7．如图所示，电源电动势为E，内阻为r，滑动变阻器接入电路的有效阻值为RP（0~15Ω），已知定值电
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
阻R0为10Ω，R 为4Ω，滑动变阻器消耗的功率P 与其接入电路的有效阻值RP的关系如右图所示，下列说
法正确的是（ ）
A．电源的电动势
B．电源的内阻
C．滑动变阻器的滑片从右向左移动时，R 消耗的功率先增大后减小
D．滑动变阻器的滑片从右向左移动时，电源的输出功率一直增大
【答案】BD
【详解】AB．把滑动变阻器Rp 看作外电阻，剩余部分等效为电源内阻，由图可知，当Rp 阻值为10Ω 时功
率最大，说明等效电源内阻为10Ω，所以
代入数据解得
当Rp 阻值为10Ω 时，
由公式
代入数据解得
则R0两端的电压为
则通过R0的电流为
则内电压为
则电源电动势为
故A 错误，B 正确；
C．滑动变阻器的滑片从右向左移动时，有效阻值Rp 阻值不断增大，则总电阻不断增大，总电流不断减小，
内电压减小，路端电压增大，所以通过R0的电流增大，流过R 的电流减小，根据
可得出，R 消耗
的功率一直减小，故C 错误；
D．当Rp 阻值为最大值15Ω 时，外电路阻值最大，为
滑动变阻器的滑片从右向左移动时，滑动变阻器的有效阻值一直增大，外电路总电阻也随着一直增大，向
内电阻靠近，故电源的输出功率一直增大，故D 正确。故选BD。
8．如图，理想变压器原线圈与定值电阻
串联后接在电压为
的交流电源上，副线圈
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
接理想电压表、理想电流表和滑动变阻器
，原、副线圈匝数比为
。已知
，R 的最大阻值为
。下列说法正确的是（ ）
A．当P 向下移动时，电压表示数不变，电流表示数变大
B．副线圈交变电流频率为
C．当
时，电压表示数为
D．当
时，
获得的功率最大
【答案】BD
【详解】A．交流电源电压的有效值为
根据理想变压器的功率关系有
根据理想变压器电流与匝数的关系有
可得
滑动变阻器
的滑片
向下滑动，滑
动变阻器接入电阻减小，所以
变大，则
变大，可知电流表示数变大，原线圈两端电压
因为
变大，所以
减小，根据电压匝数关系有
可知，
减小，即电压表示数减小，A 错误；
B．根据交流电源电压的瞬时值表达式可知
解得
故B 正确；
C．原线圈与副线圈两端电压之比为
电流之比
联立可得
当
时，
解得电压表示数为
故C 错误；
D．结合上述有
则
获得的功率为
当
时，
获得的功率最大，此时解得
故D 正确。故选BD。
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
9．如图所示，理想变压器原线圈
、
端接入电压恒定的正弦交流电，
为定值电阻，
，滑动变阻
器
的最大阻值为
，电流表和电压表均为理想电表.在变阻器滑片从左端向右端缓慢移动的过程中，下
列说法正确的是（ ）
A．电流表A1示数减小
B．电流表A2示数增大
C．电压表表V1示数增大
D．电压表V2示数减小
【答案】AC
【详解】A．设滑动变阻器右侧阻值为
，则副线圈两端总电阻为
变阻器滑片从左端向右端缓慢移动的过程中，
减小，即副线圈两端总电阻增大，由原线圈两端等效电阻
可知等效电阻也增大，由闭合电路欧姆定律知原线圈中电流
减小，故A 正确；
B．由于
，则副线圈电流
也减小，故B 错误；
C．原线圈输入电压
，则电压表V1示数增大，故C 正确；
D．由于
，可知电压表V2示数变大，故D 错误。故选AC。
10．某同学设计图甲的电路图，测量未知电阻R 的阻值、电池的电动势和内阻。
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）将电阻箱R2的阻值调至 （选填“最大”或“最小”），然后闭合开关S1，再将S2拨至1
位置，调节R2使电压表V 有明显读数U。；
（2）保持R2不变，将开关S2拨至2 位置，调节R1使电压表的读数仍为U。，此时电阻箱读数如图乙所示，
则Rx= Ω，该实验中的误差属于 误差（选填“偶然”或“系统”）；
（3）为了测量电池的电动势E 和内阻r，先将R1的阻值调到150Ω，R2调到最大，将S2拨至2 位置，闭合
开关S1；然后多次调节R2，并记录下了各次R2的阻值和对应电压表的读数U；最后根据记录的数据，画出
如图丙所示的
-R2图像。则根据图像可以求出电池电动势E= V，内阻r= Ω（均保
留三位有效数字）。
【答案】 最大 148.0 偶然 1.52（1.45-1.55） 9.60（7.50-10.5）
【详解】(1)[1]为了保护电路，将电阻箱R2的阻值调至最大。
(2)[2]电阻箱读数如图乙所示，则Rx=
[3]本实验其实是用电阻箱接入的电阻来替换未知电阻的电阻，误差来源于偶然误差，即电压表读数两次是
否完全一致，还有电阻箱的本身的精确度，主要来源于偶然误差。
(3)[4][5]根据闭合电路欧姆定律，有
整理，可得
根据数学知识，有
解得
11．为了测定电流表A1的内阻，采用如图所示的电路。其中A1是待测电流表，量程为300μA，内阻约为
100Ω；A2是标准电流表，量程是200μA。
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
R1是电阻箱，阻值范围0～999.9 Ω；
R2是滑动变阻器；
R3是保护电阻；
E 是电池组，4 V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。
（1）根据电路图，请在实物图（图甲）中画出连线，将器材连接成实验电路 。
（2）连接好电路，将开关S2扳到接点a 处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是
150μA；然后将开关S2扳到接点b 处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA．若此时电阻
箱各旋钮的位置如图乙所示，电阻箱R1的阻值是 Ω，则待测电流表A1的内阻
Ω。
【答案】 86.3 86.3
【详解】（1）[1]根据原理图从电源的正极出发，逐步连接实物如图
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）[2][3]电阻箱R1的读数为
由等效替代关系可知电流表A1的内阻
12．利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。
（1）应该选择的实验电路是 （选填“甲”或“乙”）
（2）现有电流表（
）、开关和导线若干，以及以下器材：
A．电压表（
）
B．电压表（
）
C．滑动变阻器（
）
D．滑动变阻器（
）
实验中电压表应选用 ；滑动变阻器应选用 。（选填相应器材前字母）
（3）电动势
和内电阻是电源的两个重要参数。对一个电路有两种特殊情况：当外电路断开时，电源两
端的电压等于电源电动势；当外电路短路时，短路电流等于电动势和内电阻的比值。现有一个电动势为
，
内电阻为的电源和一阻值为
的定值电阻，将它们并联组成的系统视为一个新的等效电源，如图中虚线
框所示，设新的等效电源的电动势为
，内电阻为
，则
= ，
= 。
【答案】 甲 B C
【详解】（1）[1]干电池内阻较小，为减小实验误差，应选题甲所示电路图。
（2）[2] [3]一节干电池电动势约为
，则电压表应选B，为方便实验操作，滑动变阻器应选C。
（3）[4] [5]图中的
等于
间的电压，则有
内电阻
等于
与并联阻值，即有
=
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
24
