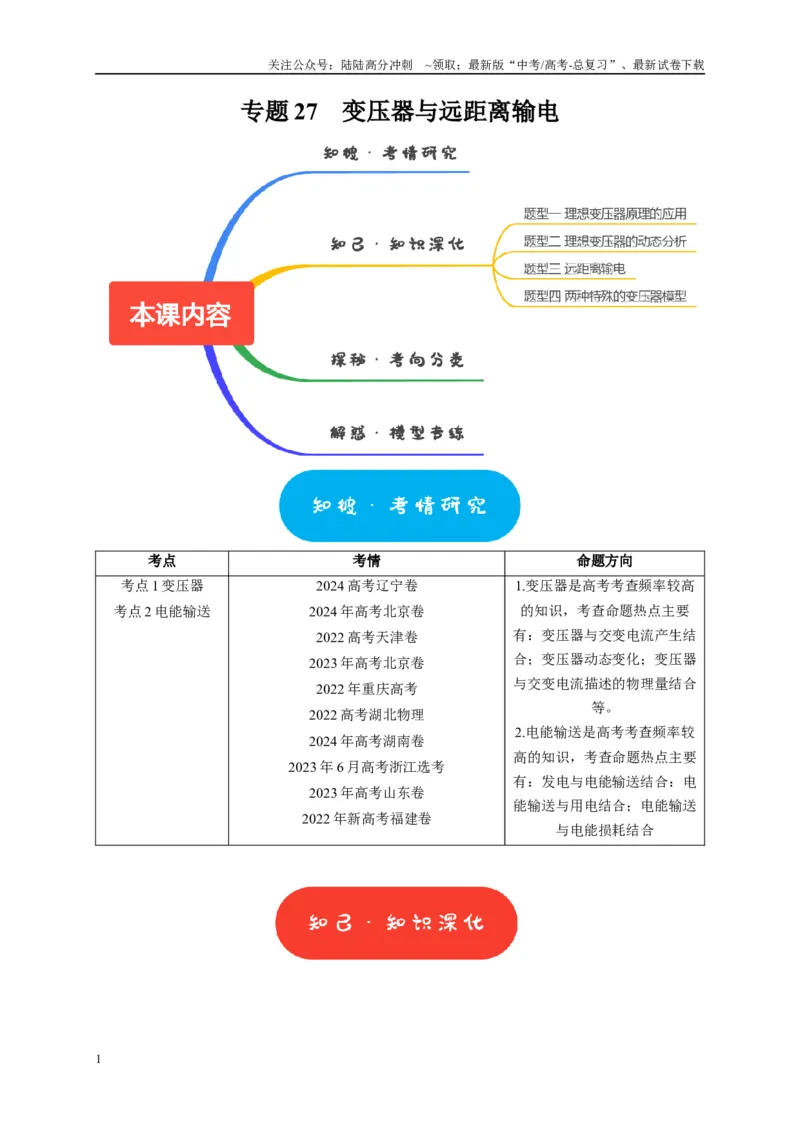

专题27 变压器与远距离输电
考点
考情
命题方向
考点1 变压器
考点2 电能输送
2024 高考辽宁卷
2024 年高考北京卷
2022 高考天津卷
2023 年高考北京卷
2022 年重庆高考
2022 高考湖北物理
2024 年高考湖南卷
2023 年6 月高考浙江选考
2023 年高考山东卷
2022 年新高考福建卷
1.变压器是高考考查频率较高
的知识，考查命题热点主要
有：变压器与交变电流产生结
合；变压器动态变化；变压器
与交变电流描述的物理量结合
等。
2.电能输送是高考考查频率较
高的知识，考查命题热点主要
有：发电与电能输送结合：电
能输送与用电结合；电能输送
与电能损耗结合
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

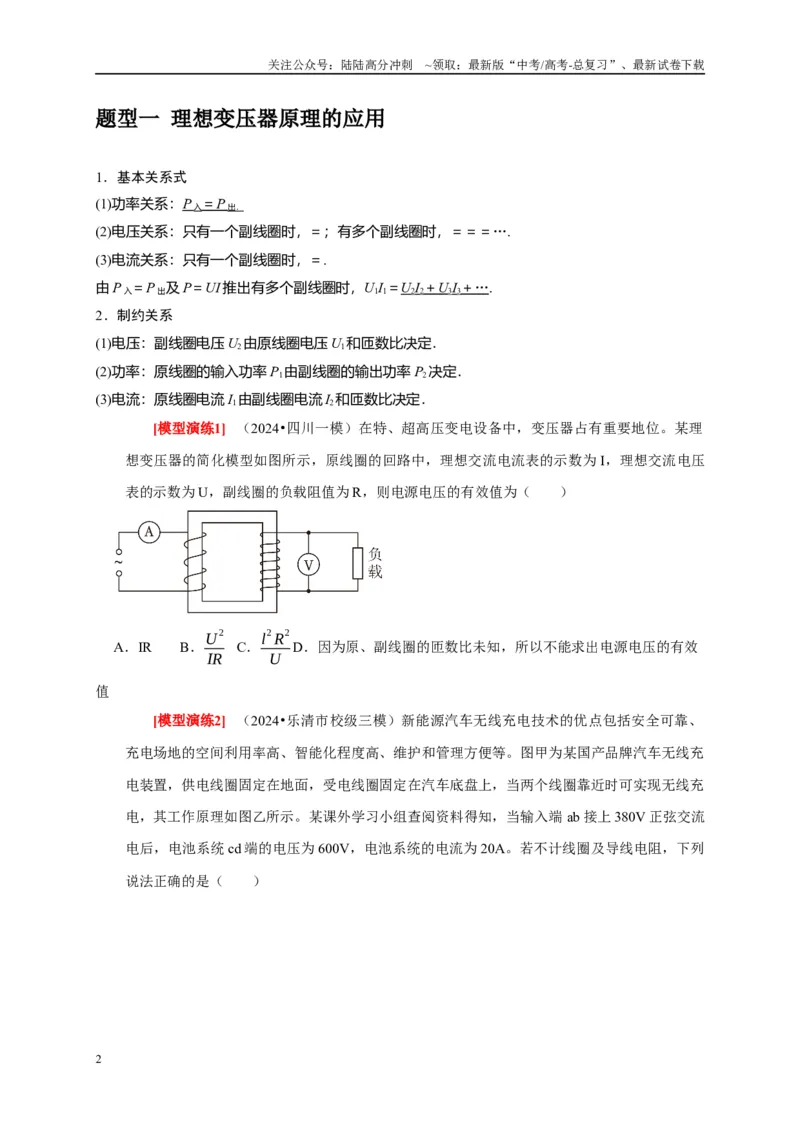

题型一 理想变压器原理的应用
1．基本关系式
(1)功率关系：P 入＝
P 出．
(2)电压关系：只有一个副线圈时，＝；有多个副线圈时，＝＝＝….
(3)电流关系：只有一个副线圈时，＝.
由P 入＝P 出及P＝UI 推出有多个副线圈时，U1I1＝U2I2＋
U 3I3＋
…
.
2．制约关系
(1)电压：副线圈电压U2由原线圈电压U1和匝数比决定．
(2)功率：原线圈的输入功率P1由副线圈的输出功率P2决定．
(3)电流：原线圈电流I1由副线圈电流I2和匝数比决定．
[模型演练1] （2024•四川一模）在特、超高压变电设备中，变压器占有重要地位。某理
想变压器的简化模型如图所示，原线圈的回路中，理想交流电流表的示数为I，理想交流电压
表的示数为U，副线圈的负载阻值为R，则电源电压的有效值为（ ）
A．IR
B．U
2
IR
C．l
2 R
2
U
D．因为原、副线圈的匝数比未知，所以不能求出电源电压的有效
值

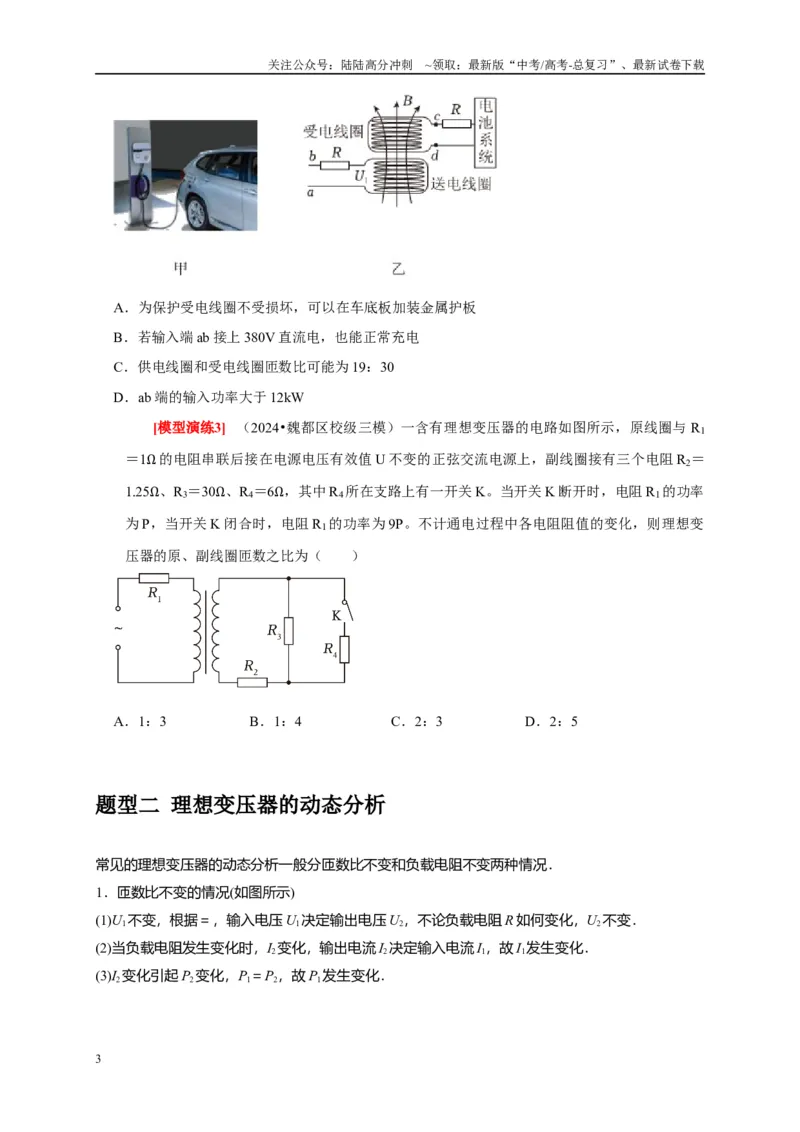

[模型演练2] （2024•乐清市校级三模）新能源汽车无线充电技术的优点包括安全可靠、
充电场地的空间利用率高、智能化程度高、维护和管理方便等。图甲为某国产品牌汽车无线充
电装置，供电线圈固定在地面，受电线圈固定在汽车底盘上，当两个线圈靠近时可实现无线充
电，其工作原理如图乙所示。某课外学习小组查阅资料得知，当输入端ab 接上380V 正弦交流
电后，电池系统cd 端的电压为600V，电池系统的电流为20A。若不计线圈及导线电阻，下列
说法正确的是（ ）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．为保护受电线圈不受损坏，可以在车底板加装金属护板
B．若输入端ab 接上380V 直流电，也能正常充电
C．供电线圈和受电线圈匝数比可能为19：30
D．ab 端的输入功率大于12kW
[模型演练3] （2024•魏都区校级三模）一含有理想变压器的电路如图所示，原线圈与R1
＝1Ω 的电阻串联后接在电源电压有效值U 不变的正弦交流电源上，副线圈接有三个电阻R2＝
1.25Ω、R3＝30Ω、R4＝6Ω，其中R4所在支路上有一开关K。当开关K 断开时，电阻R1的功率
为P，当开关K 闭合时，电阻R1的功率为9P。不计通电过程中各电阻阻值的变化，则理想变
压器的原、副线圈匝数之比为（ ）
A．1：3
B．1：4
C．2：3
D．2：5
题型二 理想变压器的动态分析
常见的理想变压器的动态分析一般分匝数比不变和负载电阻不变两种情况．

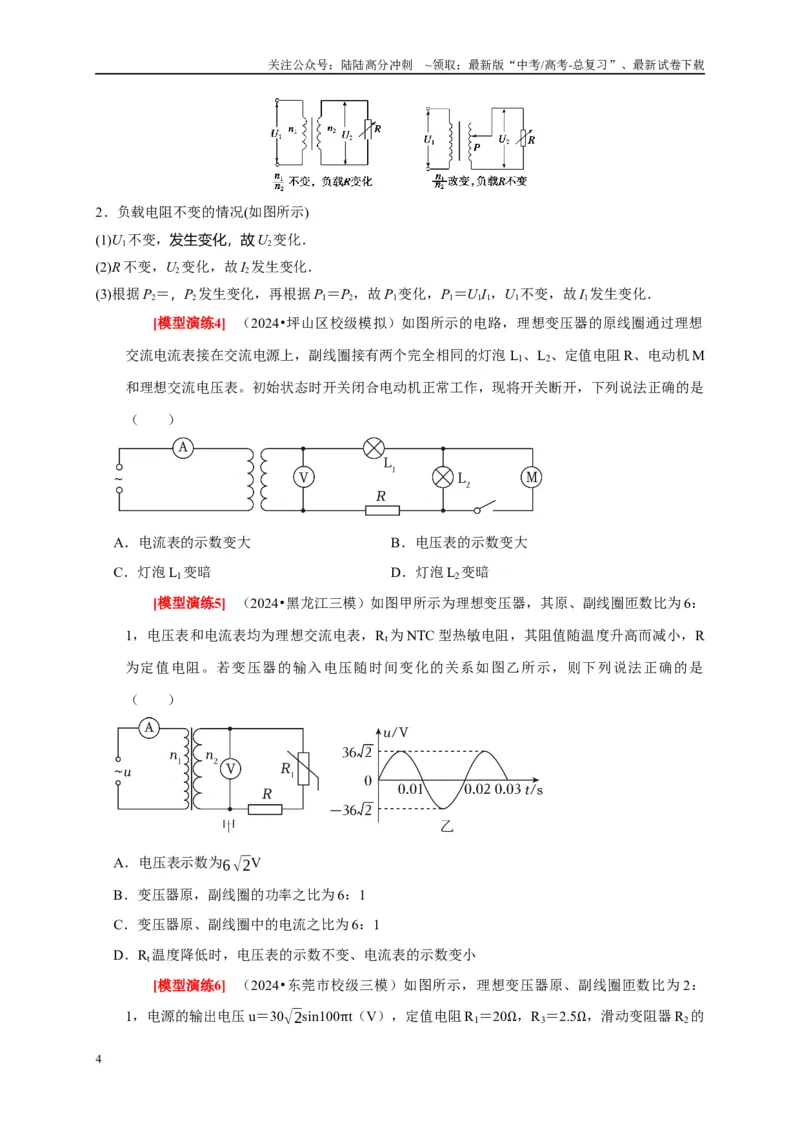

1．匝数比不变的情况(如图所示)
(1)U1不变，根据＝，输入电压U1决定输出电压U2，不论负载电阻R 如何变化，U2不变．
(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．
(3)I2变化引起P2变化，P1＝P2，故P1发生变化．
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
2．负载电阻不变的情况(如图所示)
(1)U1不变，发生变化，故U2变化．
(2)R 不变，U2变化，故I2发生变化．
(3)根据P2＝，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．
[模型演练4] （2024•坪山区校级模拟）如图所示的电路，理想变压器的原线圈通过理想
交流电流表接在交流电源上，副线圈接有两个完全相同的灯泡L1、L2、定值电阻R、电动机M
和理想交流电压表。初始状态时开关闭合电动机正常工作，现将开关断开，下列说法正确的是
（ ）
A．电流表的示数变大
B．电压表的示数变大
C．灯泡L1变暗
D．灯泡L2变暗
[模型演练5] （2024•黑龙江三模）如图甲所示为理想变压器，其原、副线圈匝数比为6：
1，电压表和电流表均为理想交流电表，Rt为NTC 型热敏电阻，其阻值随温度升高而减小，R
为定值电阻。若变压器的输入电压随时间变化的关系如图乙所示，则下列说法正确的是
（ ）
A．电压表示数为6√2V
B．变压器原，副线圈的功率之比为6：1
C．变压器原、副线圈中的电流之比为6：1
D．Rt温度降低时，电压表的示数不变、电流表的示数变小

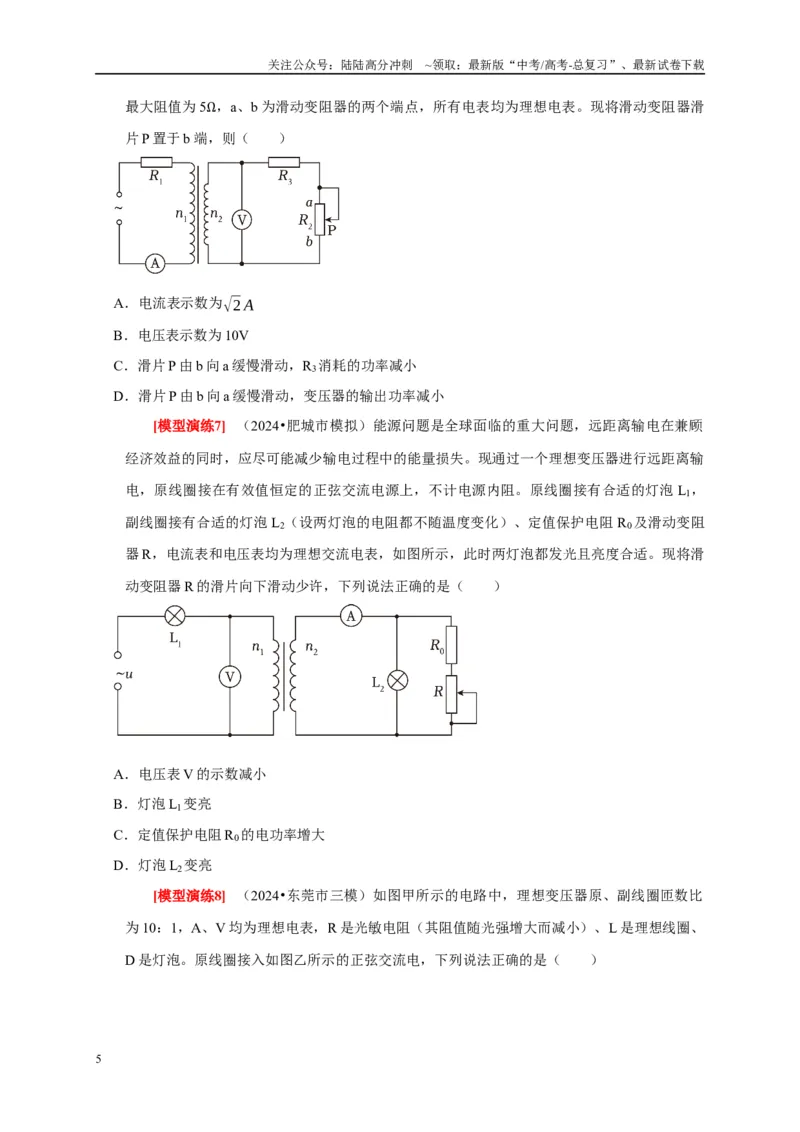

[模型演练6] （2024•东莞市校级三模）如图所示，理想变压器原、副线圈匝数比为2：
1，电源的输出电压u＝30√2sin100πt（V），定值电阻R1＝20Ω，R3＝2.5Ω，滑动变阻器R2的
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
最大阻值为5Ω，a、b 为滑动变阻器的两个端点，所有电表均为理想电表。现将滑动变阻器滑
片P 置于b 端，则（ ）
A．电流表示数为√2 A
B．电压表示数为10V
C．滑片P 由b 向a 缓慢滑动，R3消耗的功率减小
D．滑片P 由b 向a 缓慢滑动，变压器的输出功率减小
[模型演练7] （2024•肥城市模拟）能源问题是全球面临的重大问题，远距离输电在兼顾
经济效益的同时，应尽可能减少输电过程中的能量损失。现通过一个理想变压器进行远距离输
电，原线圈接在有效值恒定的正弦交流电源上，不计电源内阻。原线圈接有合适的灯泡L1，
副线圈接有合适的灯泡L2（设两灯泡的电阻都不随温度变化）、定值保护电阻R0及滑动变阻
器R，电流表和电压表均为理想交流电表，如图所示，此时两灯泡都发光且亮度合适。现将滑
动变阻器R 的滑片向下滑动少许，下列说法正确的是（ ）
A．电压表V 的示数减小
B．灯泡L1变亮
C．定值保护电阻R0的电功率增大
D．灯泡L2变亮
[模型演练8] （2024•东莞市三模）如图甲所示的电路中，理想变压器原、副线圈匝数比
为10：1，A、V 均为理想电表，R 是光敏电阻（其阻值随光强增大而减小）、L 是理想线圈、
D 是灯泡。原线圈接入如图乙所示的正弦交流电，下列说法正确的是（ ）
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．交流电的频率为100Hz
B．电压表的示数为22√2V
C．当光照增强时，A 的示数变小
D．若用一根导线来代替线圈L，则灯D 变亮

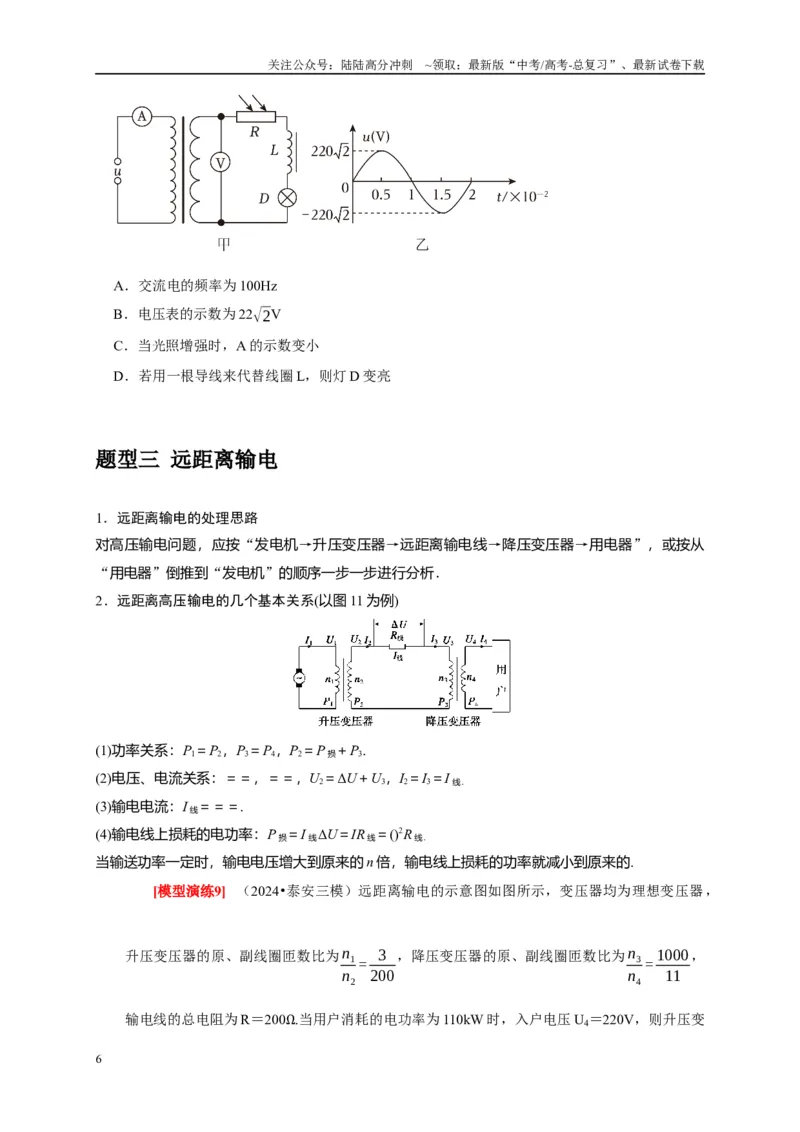

题型三 远距离输电
1．远距离输电的处理思路
对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从
“用电器”倒推到“发电机”的顺序一步一步进行分析．
2．远距离高压输电的几个基本关系(以图11 为例)
(1)功率关系：P1＝P2，P3＝P4，P2＝P 损＋P3.
(2)电压、电流关系：＝＝，＝＝，U2＝ΔU＋U3，I2＝I3＝I 线．
(3)输电电流：I 线＝＝＝.
(4)输电线上损耗的电功率：P 损＝I 线ΔU＝IR 线＝()2R 线．
当输送功率一定时，输电电压增大到原来的n 倍，输电线上损耗的功率就减小到原来的.

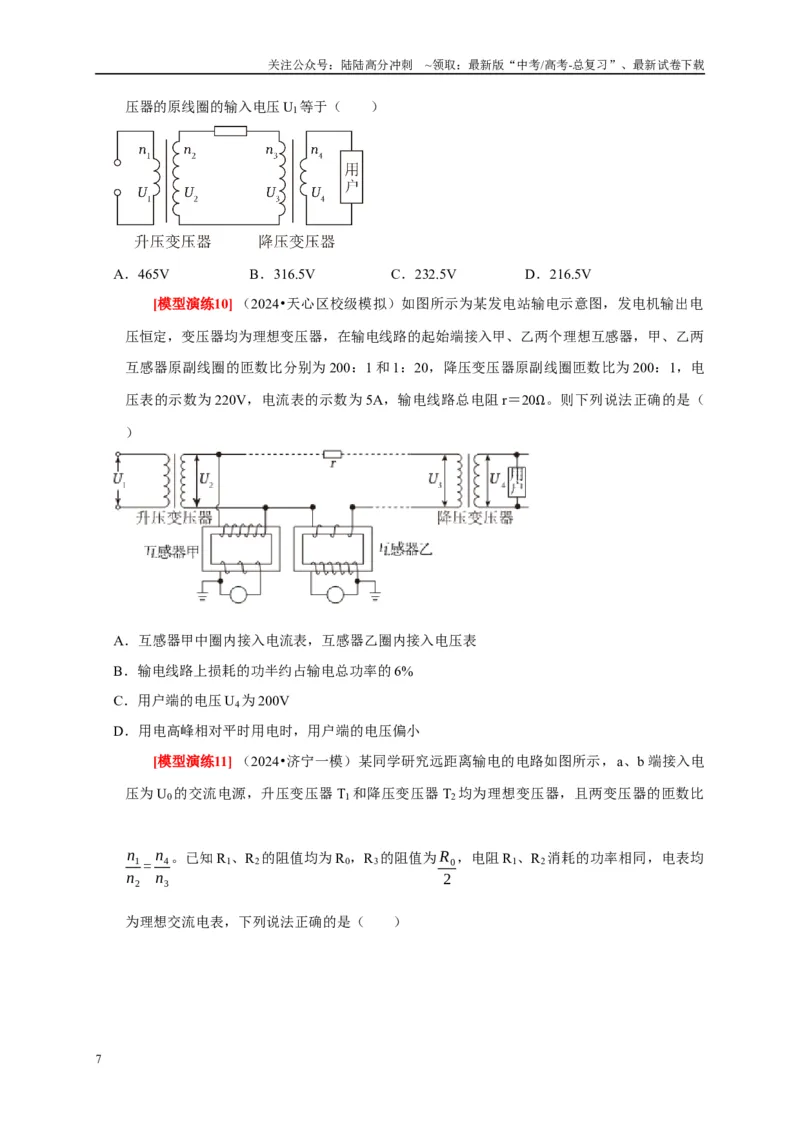

[模型演练9] （2024•泰安三模）远距离输电的示意图如图所示，变压器均为理想变压器，
升压变压器的原、副线圈匝数比为n1
n2
= 3
200
，降压变压器的原、副线圈匝数比为n3
n4
= 1000
11
，
输电线的总电阻为R＝200Ω.当用户消耗的电功率为110kW 时，入户电压U4＝220V，则升压变
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
压器的原线圈的输入电压U1等于（ ）
A．465V
B．316.5V
C．232.5V
D．216.5V
[模型演练10] （2024•天心区校级模拟）如图所示为某发电站输电示意图，发电机输出电
压恒定，变压器均为理想变压器，在输电线路的起始端接入甲、乙两个理想互感器，甲、乙两
互感器原副线圈的匝数比分别为200：1 和1：20，降压变压器原副线圈匝数比为200：1，电
压表的示数为220V，电流表的示数为5A，输电线路总电阻r＝20Ω。则下列说法正确的是（
）
A．互感器甲中圈内接入电流表，互感器乙圈内接入电压表
B．输电线路上损耗的功半约占输电总功率的6%
C．用户端的电压U4为200V
D．用电高峰相对平时用电时，用户端的电压偏小
[模型演练11] （2024•济宁一模）某同学研究远距离输电的电路如图所示，a、b 端接入电
压为U0 的交流电源，升压变压器T1 和降压变压器T2 均为理想变压器，且两变压器的匝数比
n1
n2
= n4
n3
。已知R1、R2的阻值均为R0，R3的阻值为R0
2
，电阻R1、R2消耗的功率相同，电表均
为理想交流电表，下列说法正确的是（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．升压变压器T1的匝数比n1
n2
= 1
2
B．电压表的示数为2
3 U 0
C．电流表的示数为3U 0
4 R0
D．若R3断路，电流表示数将增大
题型四 两种特殊的变压器模型
（1）自耦变压器
自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的
端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用，如下图所示。
（2）互感器
分为电压互感器和电流互感器，两者比较如下：
电压互感器
电流互感器
原理图
原线圈的连接
并联在高压电路中
串联在交流电路中
副线圈的连接
连接交流电压表
连接交流电流表
互感器的作用
将高电压变为低电压
将大电流变为小电流
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
利用的公式
＝
I1n1＝I2n2
[模型演练12] （2024•济宁三模）除颤仪是用于突发心室纤颤等心脏疾病的急救医疗设备，
某型号除颤仪电路原理如图所示。某次调试时，除颤仪接在220V 交流电源上，交流电压表示
数为20V，电容器充电完毕，开关由“1”掷向“2”，放电电流平均值为2.8A，放电时间约为
10﹣2s，已知电容器电容为2.0×10﹣5F。下列说法正确的是（ ）
A．自耦变压器的原、副线圈匝数之比为10：1
B．充电完毕后电容器两端的电压为2800V
C．升压变压器原、副线圈的匝数比约为1：50
D．若去掉二极管该除颤仪依然可正常工作
[模型演练13] （2024•济南三模）如图所示，线圈abcd 在匀强磁场中绕固定轴OO'匀速转
动，产生的正弦式交流电通过自耦变压器给灯泡和滑动变阻器供电。已知线圈abcd 的电阻不
可忽略，自耦变压器可看作理想变压器，下列说法正确的是（ ）
A．图示时刻线圈abcd 中感应电流大小为零
B．将滑动变阻器的滑片Q 向上移动，灯泡变亮
C．将自耦变压器的滑片P 逆时针转动，自耦变压器的输入电流变大
D．将滑动变阻器的滑片Q 向上移动，自耦变压器的输出功率一定减小
[模型演练14] （2024•浙江模拟）如图，理想自耦变压器原线圈的a、b 两端接有瞬时值表
达式为u＝20√2sin（50πt）V 的交变电压，指示灯L 接在变压器的一小段线圈上，调节滑动片
P1可以改变副线圈的匝数，调节滑动片P2可以改变负载电阻R2的阻值，则（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．t＝0.04s 时电压表V1的示数为零
B．只向上移动P2，指示灯L 将变暗
C．P1、P2均向上移动，电压表V2的示数可能不变
D．P1、P2均向上移动，原线圈输入功率可能不变
[模型演练15] （2024•开福区校级模拟）如图所示，理想变压器为自耦变压器，原线圈接
交流电源的两端，理想电压表V1的读数恒为U1，副线圈接阻值为R0的定值电阻和滑动变阻器
R。调节自耦变压器以及滑动变阻器的滑片，当理想电压表V2的读数为U2时，电源的输入功
率为P，则滑动变阻器R 消耗的功率为（ ）
A．P(1- P R0
U 1
2 )
B．P(1- P R0
U 2
2 )
C．P[1-
P R0
(U 1+U 2)
2 ]
D．P[1-
P R0
(U 1-U 2)
2 ]
[模型演练16] （2024•辽宁一模）自耦变压器是一种初、次级间无需绝缘的特种变压器，
其输出和输入共用同一组线圈。如图甲所示的自耦变压器，环形铁芯上只绕有一个匝数n0＝
200 的线圈，通过滑动触头P 可以改变负载端线圈的匝数。已知输入端a 与线圈触点M 间的线
圈匝数为50 匝，定值电阻R0＝16Ω，R1＝27Ω，滑动变阻器R2的总阻值足够大，交流电压表
为理想电表，线圈电阻不计、忽略漏磁。当在a、b 端输入如图乙所示的交变电流时，则下列
说法正确的是（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．通过定值电阻R0的电流方向每秒改变50 次
B．当P 滑至M、K 旋至c 时，电压表的示数为208V
C．当P 滑至M、K 旋至c 时，定值电阻R0消耗的功率为169W
D．若P 滑至M、K 旋至d，当滑动变阻器R2消耗的功率最大时，R2接入的阻值为8Ω
[模型演练17] （2024•历下区校级模拟）如图乙所示为某小型发电站高压输电示意图，图
甲为升压变压器输入电压随时间变化的图像。在输电线路起始端接入I、Ⅱ两个互感器，两互
感器原副线圈的匝数比分别为484：1 和1：100，电压表的示数为100V，电流表的示数为
1A，两电表图中未标出，输电线路总电阻r＝10Ω。用户端电压为220V，所有变压器及互感器
均视为理想变压器。下列说法正确的是（ ）
A．互感器1 是电流互感器，互感器Ⅱ是电压互感器
B．降压变压器的匝数比220：1
C．输电线上损耗的功率1×105W
D．当用户使用的用电设备增多时，电压表的示数变大
[模型演练18] （2024•浙江模拟）如图所示为高压输电电路图，发电站输送的电压为u＝
Umsin50πt，变压器为理想变压器。将两个相同的电压互感器甲和乙分别接入远距离输电线路
的前后端，电流互感器接入远距离输电线路。电压互感器的原、副线圈匝数比为k：1，电流
互感器的原、副线圈匝数比为1：k，且k＞100。高压输电线路正常工作时，电压互感器甲、
乙的示数分别为U1、U2，电流互感器的示数为I。则（ ）
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．用户使用的电流是频率为50Hz 的交流电
B．该远距离输电线路上的电阻为k (U 1-U 2)
I
C．该远距离输电线路上损耗的功率为k2I（U1﹣U2）
D．该远距离输电线路上的电流为I
k
[模型演练19] （2024•咸阳二模）如图所示为某小型电站高压输电示意图，变压器均为理
想变压器，发电机输出功率恒为20kW。在输电线路上接入一个电流互感器，其原、副线圈的
匝数比为1：10，电流表的示数为1A，输电线的总电阻用R 线表示，大小为10Ω。下列说法正
确的是（ ）
A．电流互感器是一种降压变压器
B．将滑动触头P 下移，用户获得的电压将增大
C．升压变压器的输出电压U2＝1000V
D．用户获得的功率为19kW
