微专题六 图像法
目录
01 考情透视·目标导航.........................................................................................................................................................2
.................................................................................................................................................................................................3
.................................................................................................................................................................................................4
........................................................................................................................................................................................ 4
一、常见运动学图像.................................................................................................................................................... 4
二、常见功能关系图像................................................................................................................................................ 6
三、常见电场中的图像................................................................................................................................................ 6
四、闭合电路的U-I 图像.............................................................................................................................................7
五、常见的热学图像.................................................................................................................................................... 8
六、常见的有关光电效应的图像................................................................................................................................ 8
........................................................................................................................................................................................ 9
...................................................................................................................................................................................... 10
考向一 图像面积的应用............................................................................................................................................ 10
考向二 图像斜率的应用............................................................................................................................................ 18
考向三 图像截距的应用............................................................................................................................................ 28
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
命题统计
命题要点
2024 年
2023 年
2022 年
热
考
角
度
图像面积的应用
2024 甘肃卷 T2
2024 福建卷 T3
2024 贵州卷 T6
2024 海南卷 T16
2023 山东卷T14
2023 福建卷T7
2023 湖北卷T8
2022 福建卷 T3
2022 河北卷 T2
2022 重庆卷 T4
图像斜率的应用
2024 辽宁卷 T10
2024 山东卷 T17
2024 江苏卷 T1
2024 江西卷 T7
2024 天津卷 T2
2023 浙江1 月卷T18
2023 广东卷T3
2023 全国甲卷T3
2023 新课标理综卷T7
2022 上海卷 T8
2022 江苏卷 T11、T8
2022 湖南卷 T7
2022 福建卷 T7、T12
图像截距的应用
2024 北京卷 T17
2024 辽宁卷 T11
2023 浙江6 月卷T18
2023 湖北卷T12
2022 天津卷 T10
2022 湖北卷 T13
命题规律
从近三年高考试题来看，试题以选择题和实验题为主，选择题多以考查
运动学和动力学图像为主，集中对图像斜率和面积物理意义的考查。多在实
验题中对截距物理意义的考查，特别是电学实验中考查的较为频繁。
考向预测
预计在2025 年高考中，还会以选择题的形式对图像面积和斜率物理意义
加以考查，主要集中在v-t 图像、x-t 图像、F-x 图像、F-t 图像等这些运动学
和动力学图像的考查，电学实验中会集中对图像截距的考查。
命题情景
运动学和动力学图像会以汽车、体育运动为命题背景，也会创新性电学
实验为载体考查图像斜率、截距的物理含义。
常用方法
公式法
热力学图像
电磁学图像
功能图像
点：图线的交点和拐点
运动和动力学图像
图像分类
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
一、常见运动学图像
3

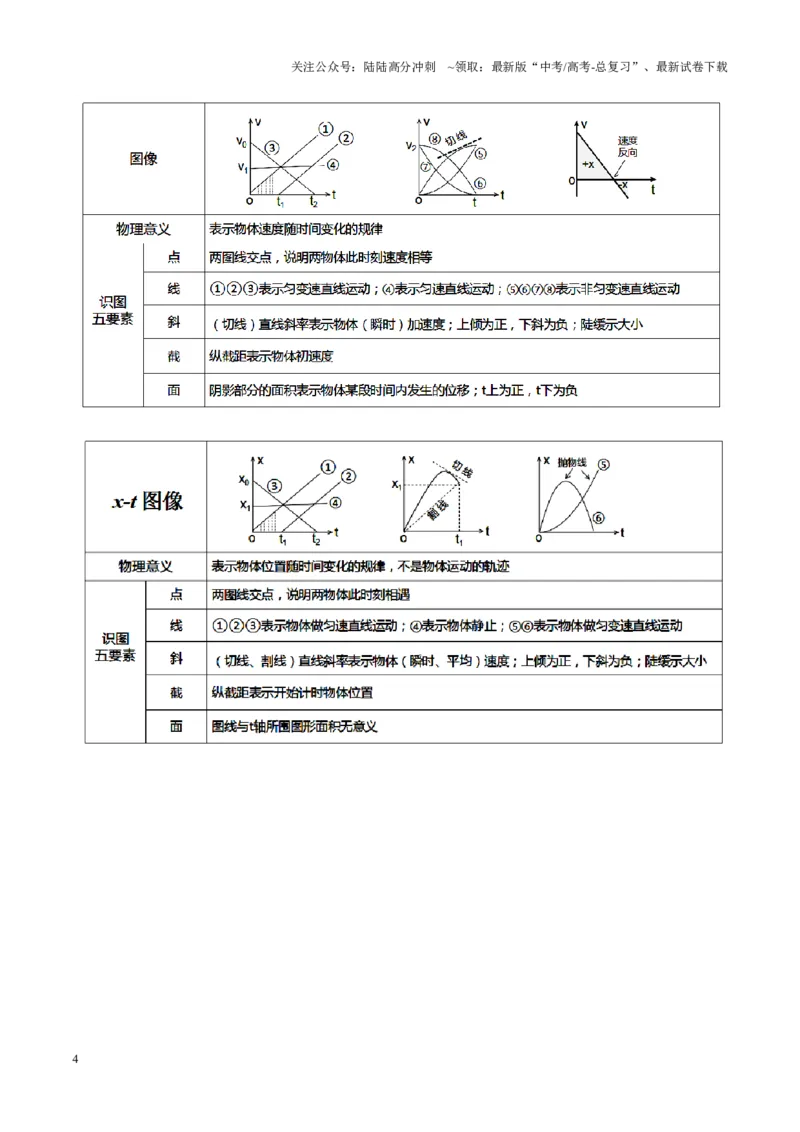

关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
4

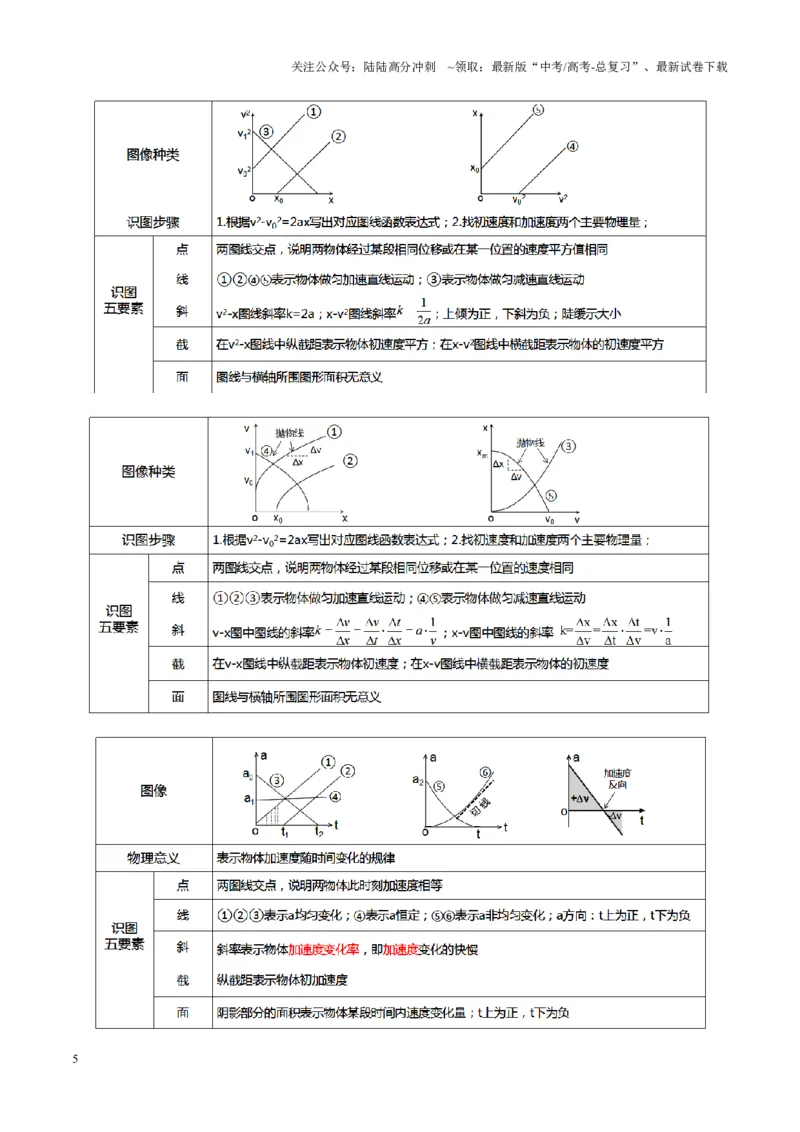

关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

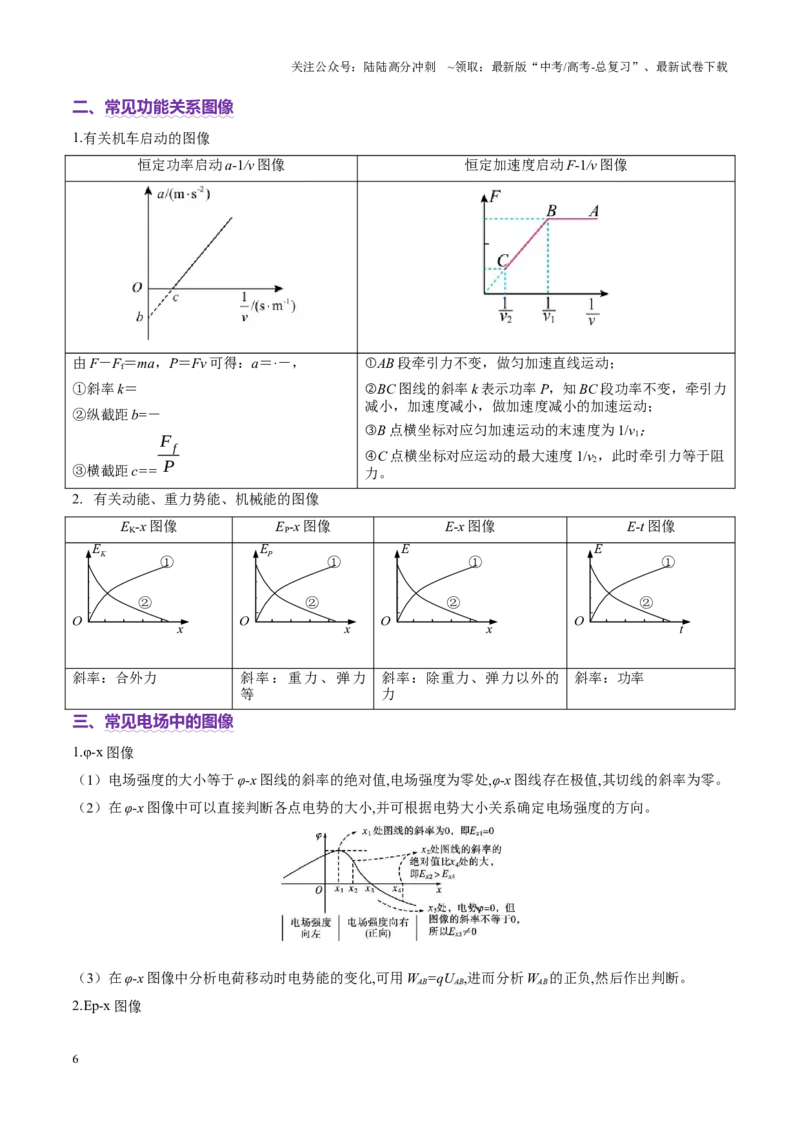

二、常见功能关系图像
1.有关机车启动的图像
恒定功率启动a-1/v 图像
恒定加速度启动F-1/v 图像
由F－Ff＝ma，P＝Fv 可得：a＝·－，
①斜率k＝
②纵截距b=－
③横截距c==
F f
P
①AB 段牵引力不变，做匀加速直线运动；
②BC 图线的斜率k 表示功率P，知BC 段功率不变，牵引力
减小，加速度减小，做加速度减小的加速运动；
③B 点横坐标对应匀加速运动的末速度为1/v1；
④C 点横坐标对应运动的最大速度1/v2，此时牵引力等于阻
力。
2. 有关动能、重力势能、机械能的图像
EK-x 图像
EP-x 图像
E-x 图像
E-t 图像
[
来
源:学科网]
斜率：合外力
斜率：重力、弹力
等
斜率：除重力、弹力以外的
力
斜率：功率
三、常见电场中的图像
1.φ-x 图像
（1）电场强度的大小等于φ-x 图线的斜率的绝对值,电场强度为零处,φ-x 图线存在极值,其切线的斜率为零。
（2）在φ-x 图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。
（3）在φ-x 图像中分析电荷移动时电势能的变化,可用WAB=qUAB,进而分析WAB的正负,然后作出判断。
2.Ep-x 图像
-
-
-
-
x
O
EK
①
②
-
-
-
-
x
O
EP
①
②
-
-
-
-
x
O
E
①
②
-
-
-
-
t
O
E
①
②
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

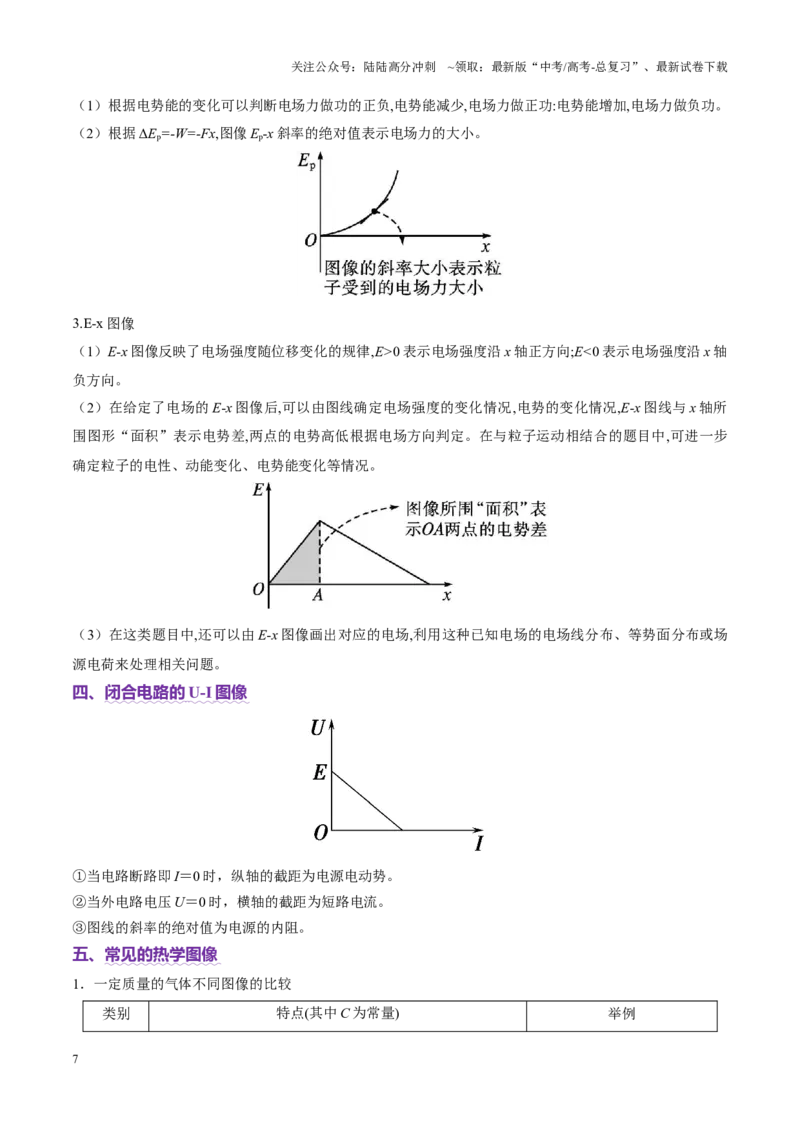

（1）根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。
（2）根据ΔEp=-W=-Fx,图像Ep-x 斜率的绝对值表示电场力的大小。
3.E-x 图像
（1）E-x 图像反映了电场强度随位移变化的规律,E>0 表示电场强度沿x 轴正方向;E<0 表示电场强度沿x 轴
负方向。
（2）在给定了电场的E-x 图像后,可以由图线确定电场强度的变化情况,电势的变化情况,E-x 图线与x 轴所
围图形“面积”表示电势差,两点的电势高低根据电场方向判定。在与粒子运动相结合的题目中,可进一步
确定粒子的电性、动能变化、电势能变化等情况。
（3）在这类题目中,还可以由E-x 图像画出对应的电场,利用这种已知电场的电场线分布、等势面分布或场
源电荷来处理相关问题。
四、闭合电路的
U-I
图像
①当电路断路即I＝0 时，纵轴的截距为电源电动势。
②当外电路电压U＝0 时，横轴的截距为短路电流。
③图线的斜率的绝对值为电源的内阻。
五、常见的热学图像
1．一定质量的气体不同图像的比较
类别
特点(其中C 为常量)
举例
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

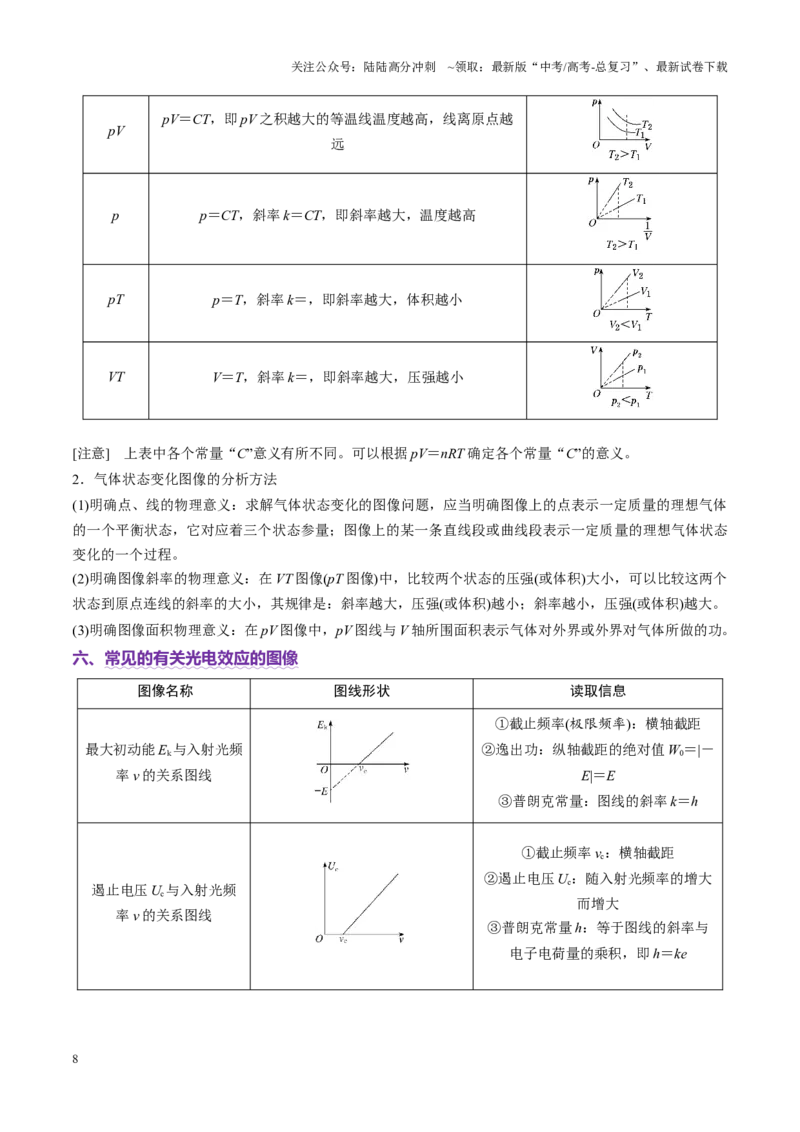

pV
pV＝CT，即pV 之积越大的等温线温度越高，线离原点越
远
p
p＝CT，斜率k＝CT，即斜率越大，温度越高
pT
p＝T，斜率k＝，即斜率越大，体积越小
VT
V＝T，斜率k＝，即斜率越大，压强越小
[注意] 上表中各个常量“C”意义有所不同。可以根据pV＝nRT 确定各个常量“C”的意义。
2．气体状态变化图像的分析方法
(1)明确点、线的物理意义：求解气体状态变化的图像问题，应当明确图像上的点表示一定质量的理想气体
的一个平衡状态，它对应着三个状态参量；图像上的某一条直线段或曲线段表示一定质量的理想气体状态
变化的一个过程。
(2)明确图像斜率的物理意义：在VT 图像(pT 图像)中，比较两个状态的压强(或体积)大小，可以比较这两个
状态到原点连线的斜率的大小，其规律是：斜率越大，压强(或体积)越小；斜率越小，压强(或体积)越大。
(3)明确图像面积物理意义：在pV 图像中，pV 图线与V 轴所围面积表示气体对外界或外界对气体所做的功。
六、常见的有关光电效应的图像
图像名称
图线形状
读取信息
最大初动能Ek与入射光频
率ν 的关系图线
①截止频率(极限频率)：横轴截距
②逸出功：纵轴截距的绝对值W0＝|－
E|＝E
③普朗克常量：图线的斜率k＝h
遏止电压Uc与入射光频
率ν 的关系图线
①截止频率νc：横轴截距
②遏止电压Uc：随入射光频率的增大
而增大
③普朗克常量h：等于图线的斜率与
电子电荷量的乘积，即h＝ke
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

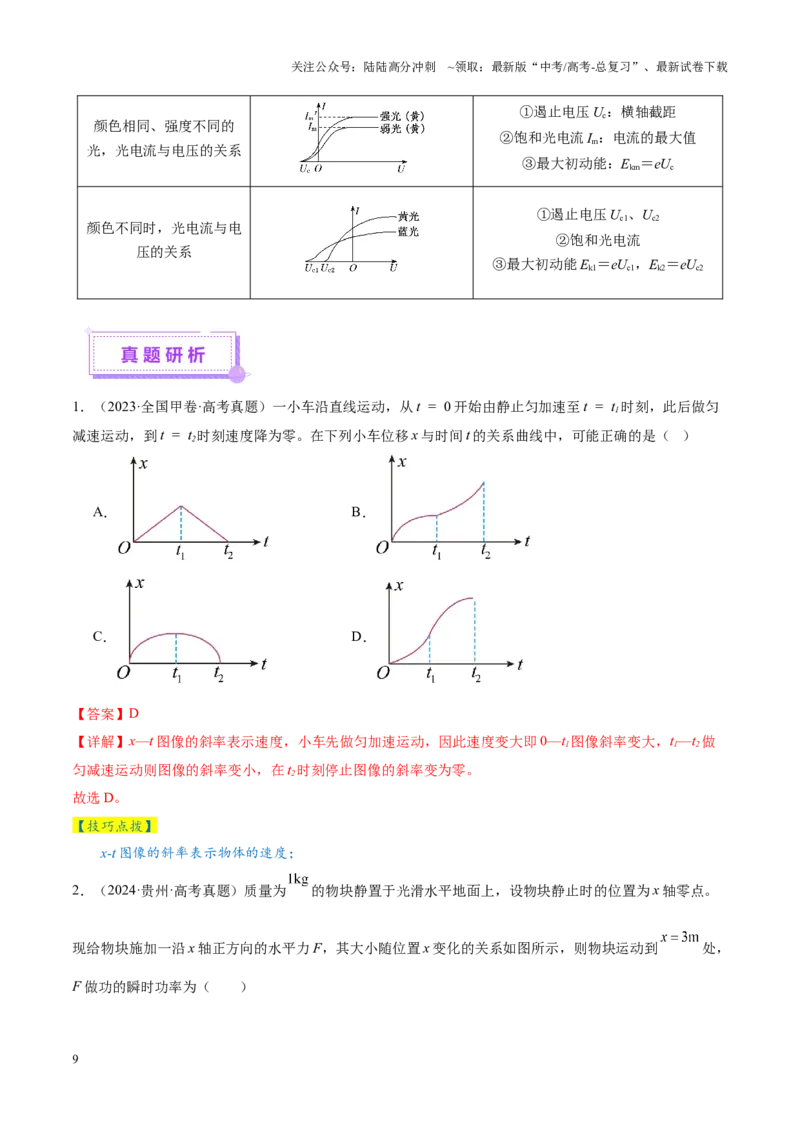

颜色相同、强度不同的
光，光电流与电压的关系
①遏止电压Uc：横轴截距
②饱和光电流Im：电流的最大值
③最大初动能：Ekm＝eUc
颜色不同时，光电流与电
压的关系
①遏止电压Uc1、Uc2
②饱和光电流
③最大初动能Ek1＝eUc1，Ek2＝eUc2
1．（2023·全国甲卷·高考真题）一小车沿直线运动，从t = 0 开始由静止匀加速至t = t1时刻，此后做匀
减速运动，到t = t2时刻速度降为零。在下列小车位移x 与时间t 的关系曲线中，可能正确的是（ ）
A．
B．
C．
D．
【答案】D
【详解】x—t 图像的斜率表示速度，小车先做匀加速运动，因此速度变大即0—t1图像斜率变大，t1—t2做
匀减速运动则图像的斜率变小，在t2时刻停止图像的斜率变为零。
故选D。
【技巧点拨】
x-t 图像的斜率表示物体的速度；
2．（2024·贵州·高考真题）质量为
的物块静置于光滑水平地面上，设物块静止时的位置为x 轴零点。
现给物块施加一沿x 轴正方向的水平力F，其大小随位置x 变化的关系如图所示，则物块运动到
处，
F 做功的瞬时功率为（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
【答案】A
【详解】根据图像可知物块运动到
处，F 做的总功为
该过程根据动能定理得
解得物块运动到
处时的速度为
故此时F 做功的瞬时功率为
故选A。
【技巧点拨】
（1）F-x 图像中图线与坐标轴所围图形的面积表示力在这段位移内所做的功；
（2）变力做功问题应用动能定理。
考向一 图像面积的应用
3．（2025·全国·模拟预测）10 月1 日清晨，来自全国各地的9 万多名民众在北京天安门广场观看了升国旗
