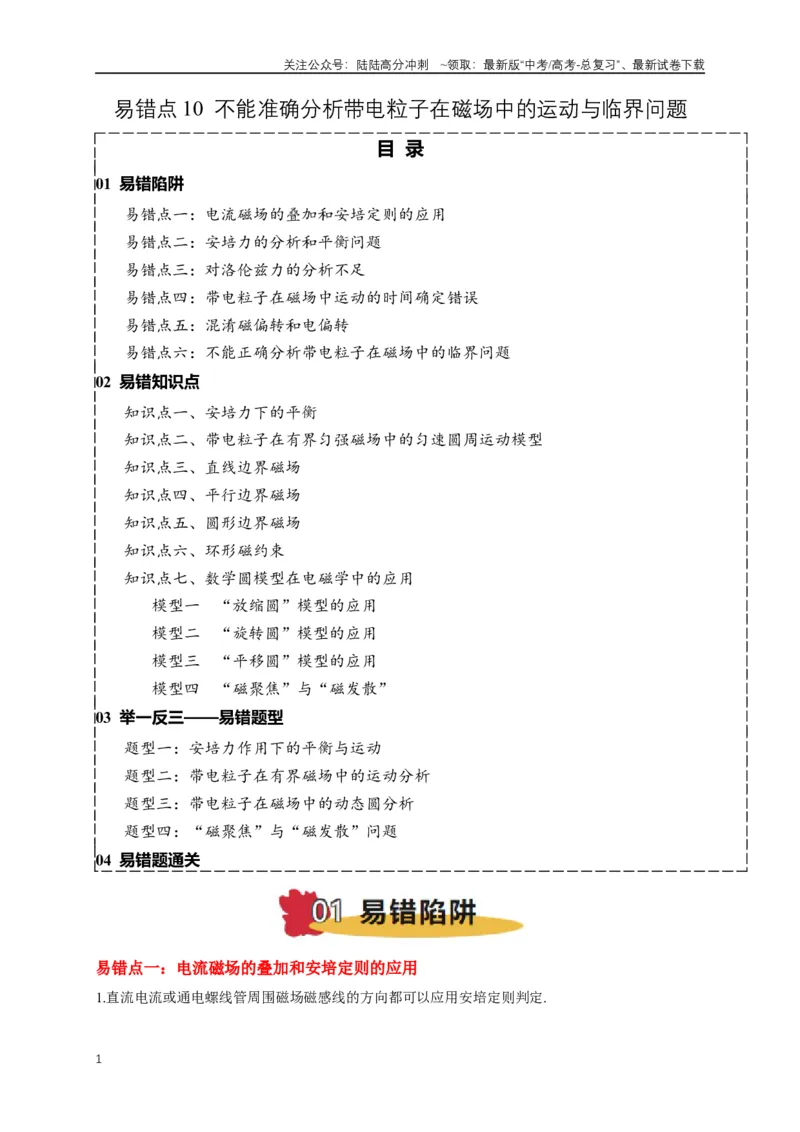

易错点10 不能准确分析带电粒子在磁场中的运动与临界问题
目 录
01 易错陷阱
易错点一：电流磁场的叠加和安培定则的应用
易错点二：安培力的分析和平衡问题
易错点三：对洛伦兹力的分析不足
易错点四：带电粒子在磁场中运动的时间确定错误
易错点五：混淆磁偏转和电偏转
易错点六：不能正确分析带电粒子在磁场中的临界问题
02 易错知识点
知识点一、安培力下的平衡
知识点二、带电粒子在有界匀强磁场中的匀速圆周运动模型
知识点三、直线边界磁场
知识点四、平行边界磁场
知识点五、圆形边界磁场
知识点六、环形磁约束
知识点七、数学圆模型在电磁学中的应用
模型一 “放缩圆”模型的应用
模型二 “旋转圆”模型的应用
模型三 “平移圆”模型的应用
模型四 “磁聚焦”与“磁发散”
03 举一反三——易错题型
题型一：安培力作用下的平衡与运动
题型二：带电粒子在有界磁场中的运动分析
题型三：带电粒子在磁场中的动态圆分析
题型四：“磁聚焦”与“磁发散”问题
04 易错题通关
易错点一：电流磁场的叠加和安培定则的应用
1.直流电流或通电螺线管周围磁场磁感线的方向都可以应用安培定则判定.
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

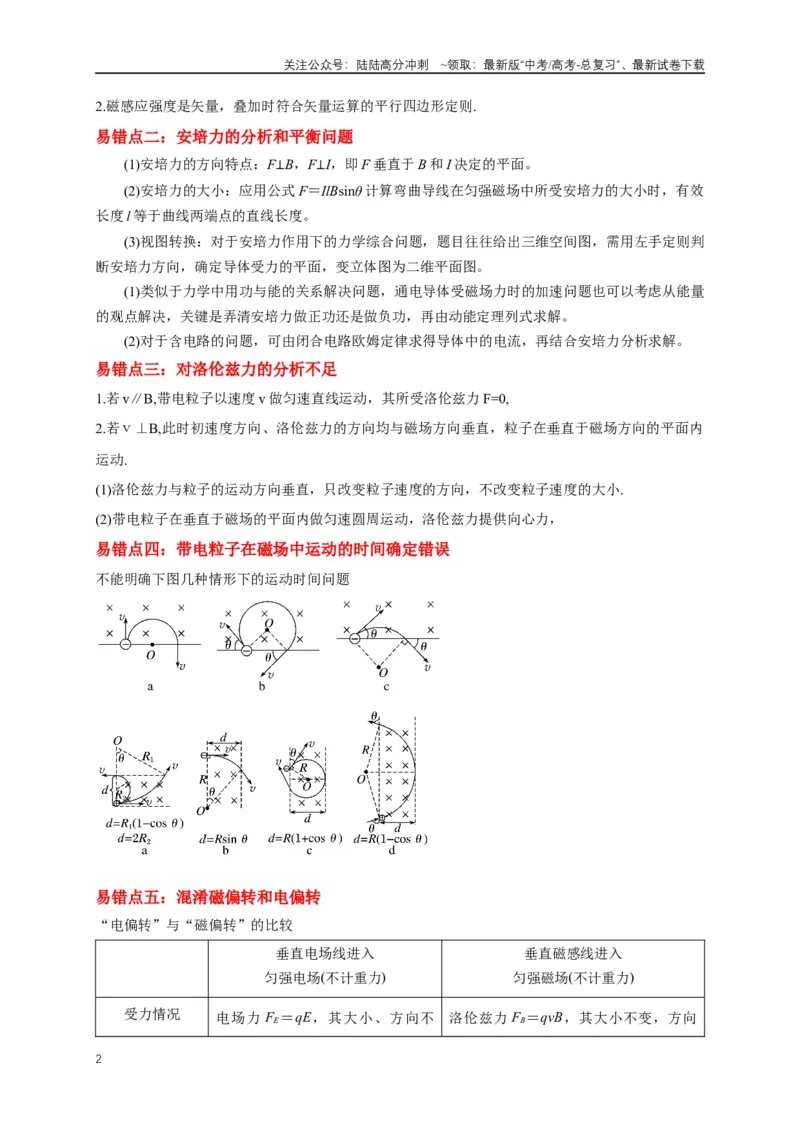

2.磁感应强度是矢量，叠加时符合矢量运算的平行四边形定则.
易错点二：安培力的分析和平衡问题
(1)安培力的方向特点：F⊥B，F⊥I，即F 垂直于B 和I 决定的平面。
(2)安培力的大小：应用公式F＝IlBsinθ 计算弯曲导线在匀强磁场中所受安培力的大小时，有效
长度l 等于曲线两端点的直线长度。
(3)视图转换：对于安培力作用下的力学综合问题，题目往往给出三维空间图，需用左手定则判
断安培力方向，确定导体受力的平面，变立体图为二维平面图。
(1)类似于力学中用功与能的关系解决问题，通电导体受磁场力时的加速问题也可以考虑从能量
的观点解决，关键是弄清安培力做正功还是做负功，再由动能定理列式求解。
(2)对于含电路的问题，可由闭合电路欧姆定律求得导体中的电流，再结合安培力分析求解。
易错点三：对洛伦兹力的分析不足
1.若v∥B,带电粒子以速度v 做匀速直线运动，其所受洛伦兹力F=0,
2.若ⅴ⊥B,此时初速度方向、洛伦兹力的方向均与磁场方向垂直，粒子在垂直于磁场方向的平面内
运动.
(1)洛伦兹力与粒子的运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小.
(2)带电粒子在垂直于磁场的平面内做匀速圆周运动，洛伦兹力提供向心力，
易错点四：带电粒子在磁场中运动的时间确定错误
不能明确下图几种情形下的运动时间问题
易错点五：混淆磁偏转和电偏转
“电偏转”与“磁偏转”的比较
垂直电场线进入
匀强电场(不计重力)
垂直磁感线进入
匀强磁场(不计重力)
受力情况
电场力FE＝qE，其大小、方向不
洛伦兹力FB＝qvB，其大小不变，方向
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
变，与速度v 无关，FE是恒力
随v 而改变，FB是变力
轨迹
抛物线
圆或圆的一部分

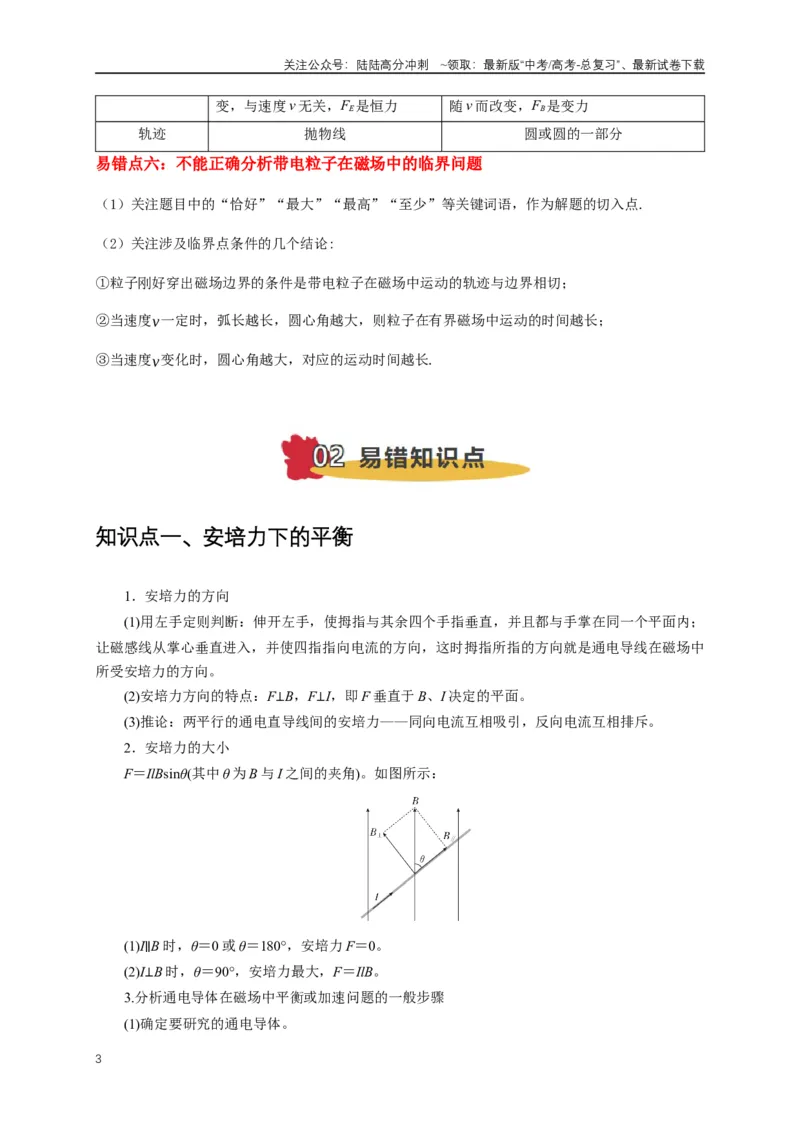

易错点六：不能正确分析带电粒子在磁场中的临界问题
（1）关注题目中的“恰好”“最大”“最高”“至少”等关键词语，作为解题的切入点.
（2）关注涉及临界点条件的几个结论:
①粒子刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切；
②当速度v一定时，弧长越长，圆心角越大，则粒子在有界磁场中运动的时间越长；
③当速度v变化时，圆心角越大，对应的运动时间越长.
知识点一、安培力下的平衡
1．安培力的方向
(1)用左手定则判断：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；
让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中
所受安培力的方向。
(2)安培力方向的特点：F⊥B，F⊥I，即F 垂直于B、I 决定的平面。
(3)推论：两平行的通电直导线间的安培力——同向电流互相吸引，反向电流互相排斥。
2．安培力的大小
F＝IlBsinθ(其中θ 为B 与I 之间的夹角)。如图所示：
(1)I∥B 时，θ＝0 或θ＝180°，安培力F＝0。
(2)I⊥B 时，θ＝90°，安培力最大，F＝IlB。
3.分析通电导体在磁场中平衡或加速问题的一般步骤
(1)确定要研究的通电导体。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

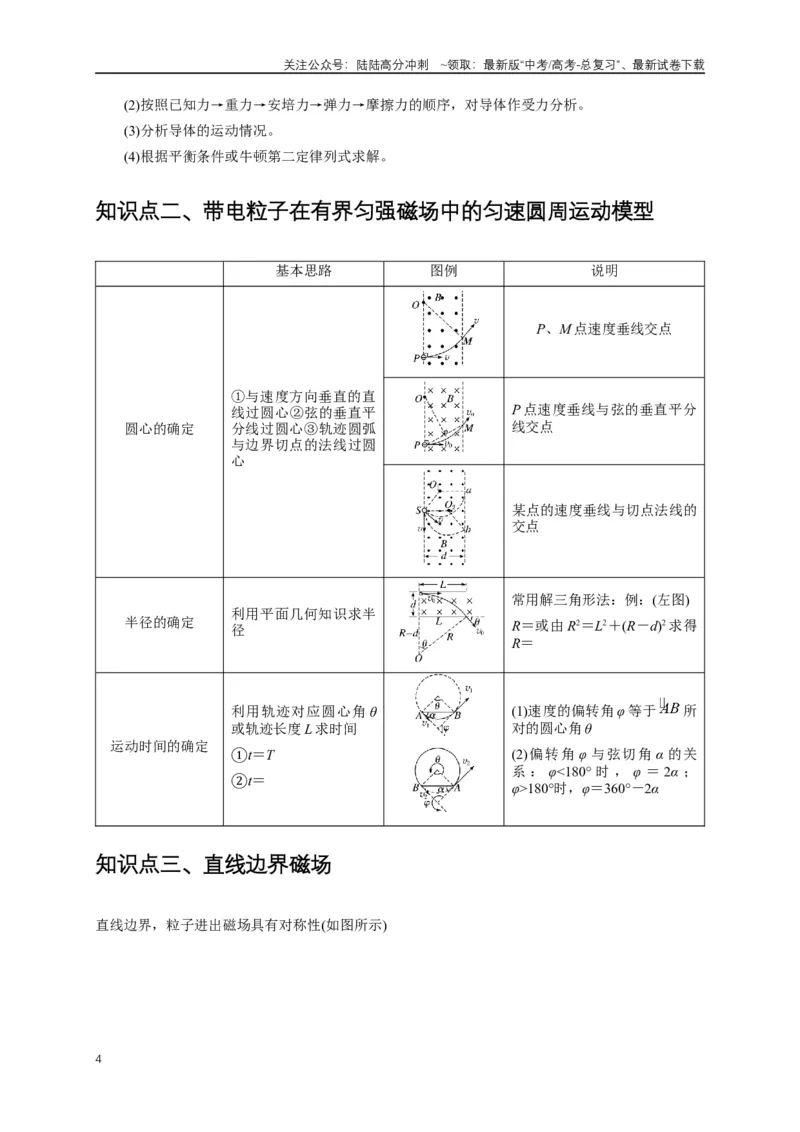

(2)按照已知力→重力→安培力→弹力→摩擦力的顺序，对导体作受力分析。
(3)分析导体的运动情况。
(4)根据平衡条件或牛顿第二定律列式求解。
知识点二、带电粒子在有界匀强磁场中的匀速圆周运动模型
基本思路
图例
说明
圆心的确定
①与速度方向垂直的直
线过圆心②弦的垂直平
分线过圆心③轨迹圆弧
与边界切点的法线过圆
心
P、M 点速度垂线交点
P 点速度垂线与弦的垂直平分
线交点
某点的速度垂线与切点法线的
交点
半径的确定
利用平面几何知识求半
径
常用解三角形法：例：(左图)
R＝或由R2＝L2＋(R－d)2求得
R＝
运动时间的确定
利用轨迹对应圆心角θ
或轨迹长度L 求时间
①t＝T
②t＝
(1)速度的偏转角φ 等于
所
对的圆心角θ
(2)偏转角φ 与弦切角α 的关
系：φ<180° 时，φ ＝2α ；
φ>180°时，φ＝360°－2α
知识点三、直线边界磁场
直线边界，粒子进出磁场具有对称性(如图所示)
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

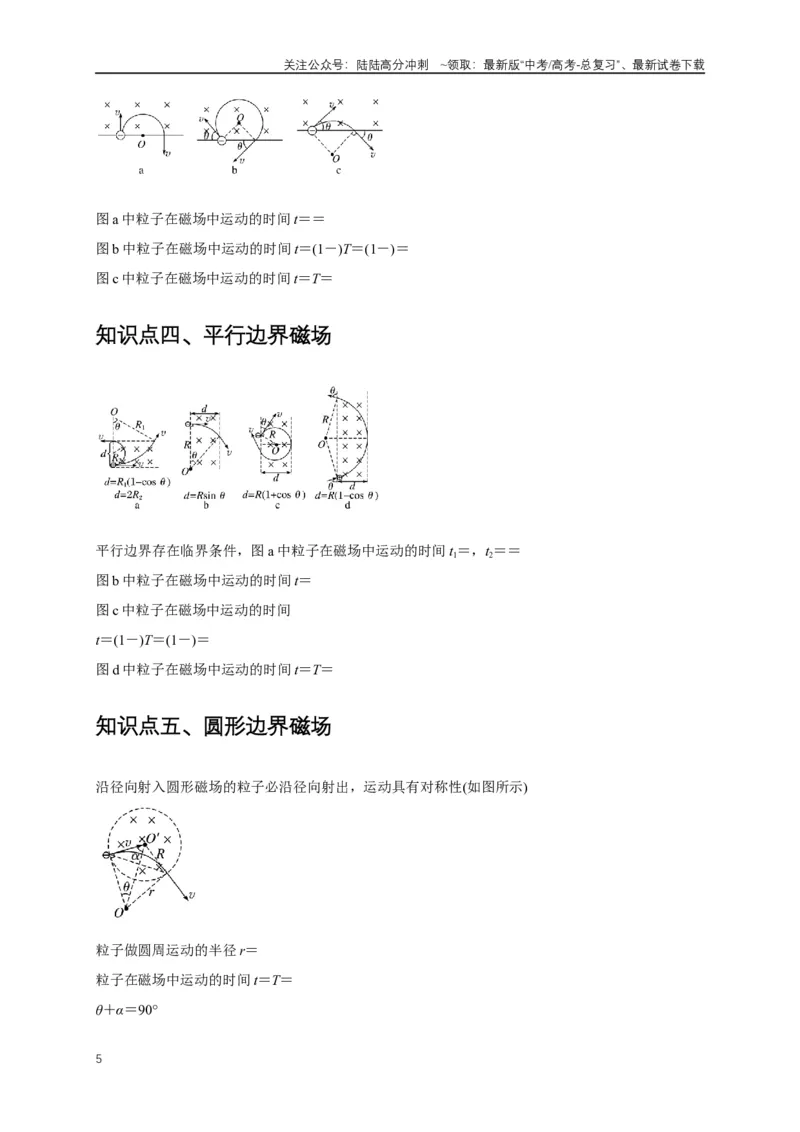

图a 中粒子在磁场中运动的时间t＝＝
图b 中粒子在磁场中运动的时间t＝(1－)T＝(1－)＝
图c 中粒子在磁场中运动的时间t＝T＝
知识点四、平行边界磁场
平行边界存在临界条件，图a 中粒子在磁场中运动的时间t1＝，t2＝＝
图b 中粒子在磁场中运动的时间t＝
图c 中粒子在磁场中运动的时间
t＝(1－)T＝(1－)＝
图d 中粒子在磁场中运动的时间t＝T＝
知识点五、圆形边界磁场
沿径向射入圆形磁场的粒子必沿径向射出，运动具有对称性(如图所示)
粒子做圆周运动的半径r＝
粒子在磁场中运动的时间t＝T＝
θ＋α＝90°
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

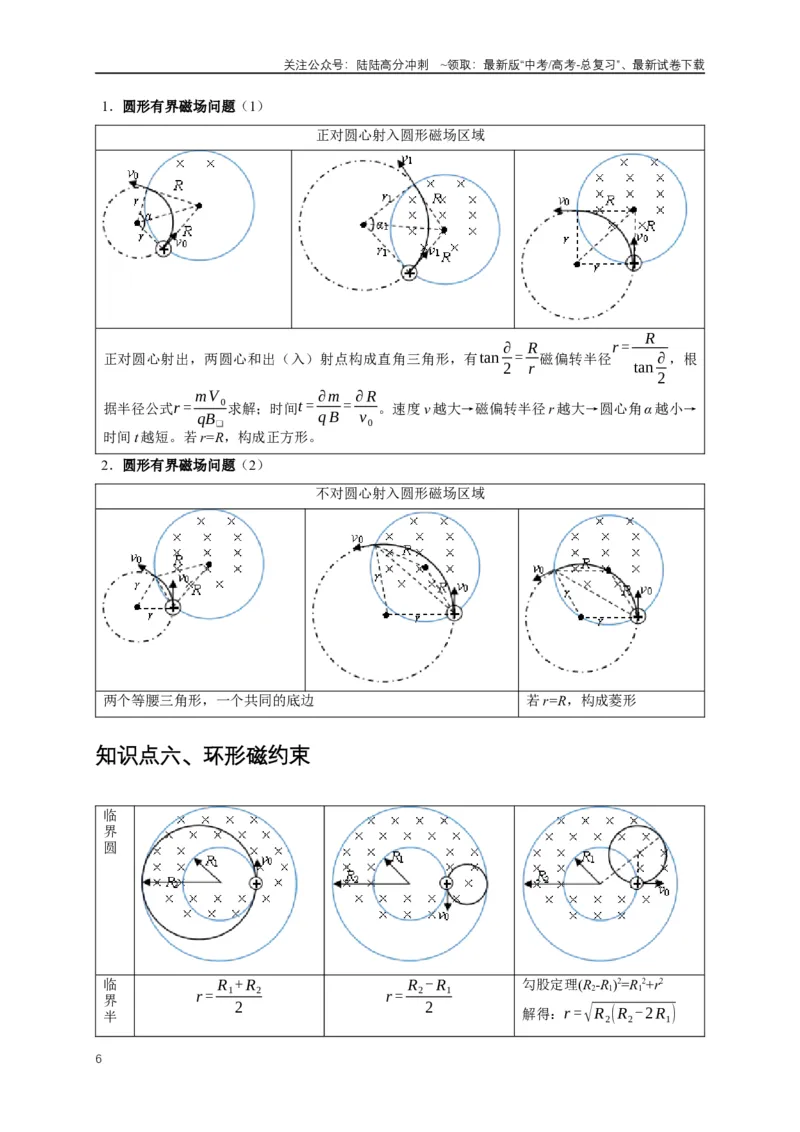

1．圆形有界磁场问题（1）
正对圆心射入圆形磁场区域
正对圆心射出，两圆心和出（入）射点构成直角三角形，有tan ∂
2 = R
r 磁偏转半径r =
R
tan ∂
2
，根
据半径公式r = mV 0
qB❑
求解；时间t = ∂m
q B = ∂R
ν0
。速度v 越大→磁偏转半径r 越大→圆心角α 越小→
时间t 越短。若r=R，构成正方形。
2．圆形有界磁场问题（2）
不对圆心射入圆形磁场区域
两个等腰三角形，一个共同的底边
若r=R，构成菱形
知识点六、环形磁约束
临
界
圆
临
界
半
r = R1+ R2
2
r = R2- R1
2
勾股定理(R2-R1)2=R1
2+r2
解得：r =√R2(R2-2 R1)
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
径

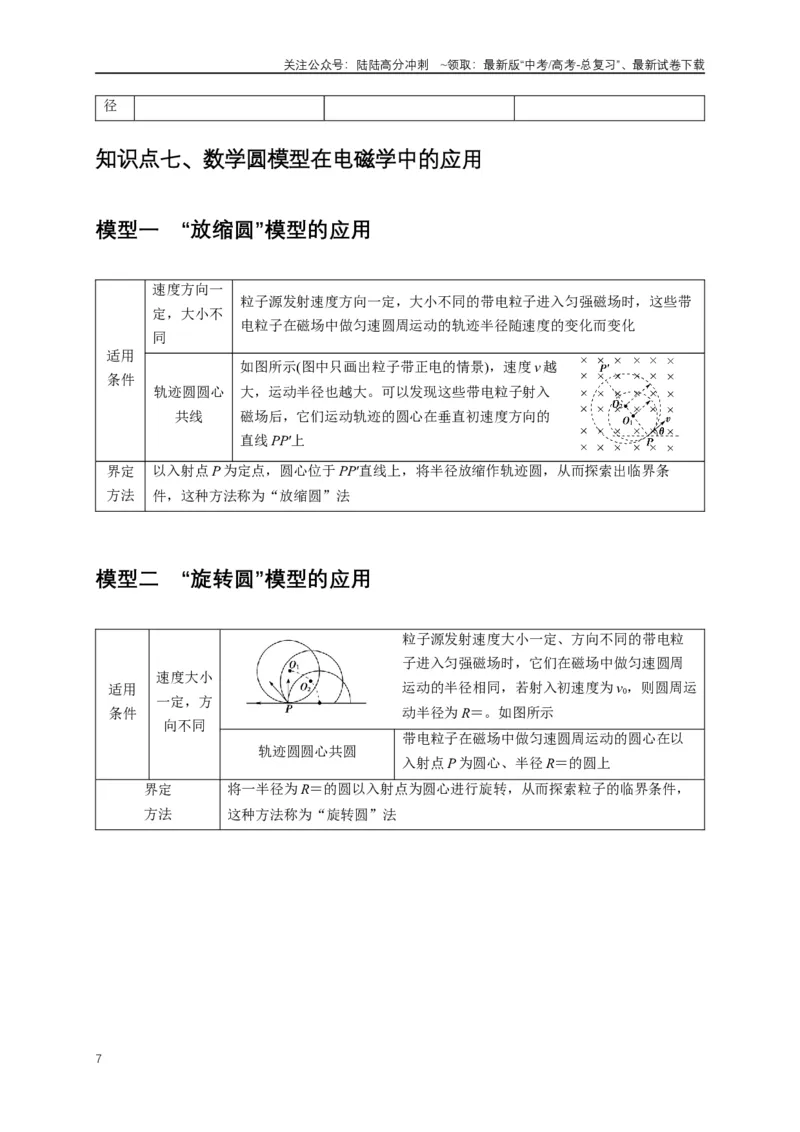

知识点七、数学圆模型在电磁学中的应用
模型一 “放缩圆”模型的应用
适用
条件
速度方向一
定，大小不
同
粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带
电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化
轨迹圆圆心
共线
如图所示(图中只画出粒子带正电的情景)，速度v 越
大，运动半径也越大。可以发现这些带电粒子射入
磁场后，它们运动轨迹的圆心在垂直初速度方向的
直线PP′上
界定
方法
以入射点P 为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条
件，这种方法称为“放缩圆”法
模型二 “旋转圆”模型的应用
适用
条件
速度大小
一定，方
向不同
粒子源发射速度大小一定、方向不同的带电粒
子进入匀强磁场时，它们在磁场中做匀速圆周
运动的半径相同，若射入初速度为v0，则圆周运
动半径为R＝。如图所示
轨迹圆圆心共圆
带电粒子在磁场中做匀速圆周运动的圆心在以
入射点P 为圆心、半径R＝的圆上
界定
方法
将一半径为R＝的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，
这种方法称为“旋转圆”法
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

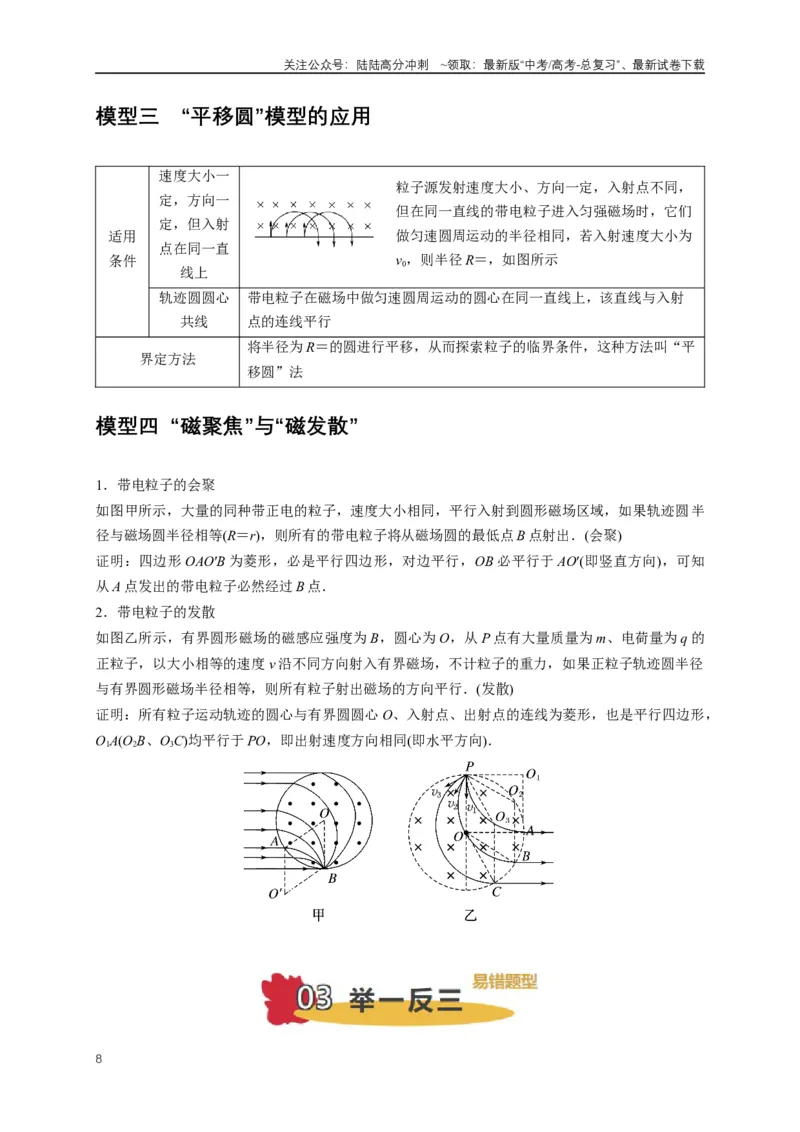

模型三 “平移圆”模型的应用
适用
条件
速度大小一
定，方向一
定，但入射
点在同一直
线上
粒子源发射速度大小、方向一定，入射点不同，
但在同一直线的带电粒子进入匀强磁场时，它们
做匀速圆周运动的半径相同，若入射速度大小为
v0，则半径R＝，如图所示
轨迹圆圆心
共线
带电粒子在磁场中做匀速圆周运动的圆心在同一直线上，该直线与入射
点的连线平行
界定方法
将半径为R＝的圆进行平移，从而探索粒子的临界条件，这种方法叫“平
移圆”法
模型四 “磁聚焦”与“磁发散”
1．带电粒子的会聚
如图甲所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹圆半
径与磁场圆半径相等(R＝r)，则所有的带电粒子将从磁场圆的最低点B 点射出．(会聚)
证明：四边形OAO′B 为菱形，必是平行四边形，对边平行，OB 必平行于AO′(即竖直方向)，可知
从A 点发出的带电粒子必然经过B 点．
2．带电粒子的发散
如图乙所示，有界圆形磁场的磁感应强度为B，圆心为O，从P 点有大量质量为m、电荷量为q 的
正粒子，以大小相等的速度v 沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径
与有界圆形磁场半径相等，则所有粒子射出磁场的方向平行．(发散)
证明：所有粒子运动轨迹的圆心与有界圆圆心O、入射点、出射点的连线为菱形，也是平行四边形，
O1A(O2B、O3C)均平行于PO，即出射速度方向相同(即水平方向)．
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

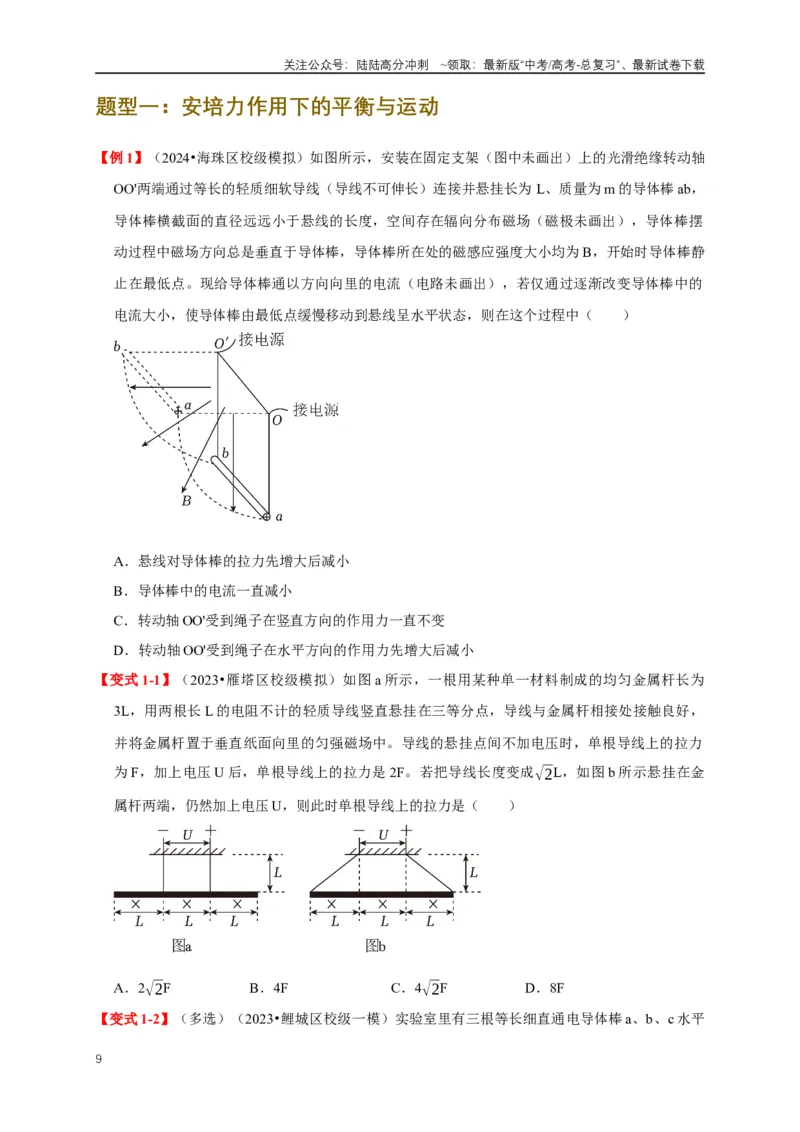

题型一：安培力作用下的平衡与运动
【例1】（2024•海珠区校级模拟）如图所示，安装在固定支架（图中未画出）上的光滑绝缘转动轴
OO'两端通过等长的轻质细软导线（导线不可伸长）连接并悬挂长为L、质量为m 的导体棒ab，
导体棒横截面的直径远远小于悬线的长度，空间存在辐向分布磁场（磁极未画出），导体棒摆
动过程中磁场方向总是垂直于导体棒，导体棒所在处的磁感应强度大小均为B，开始时导体棒静
止在最低点。现给导体棒通以方向向里的电流（电路未画出），若仅通过逐渐改变导体棒中的
电流大小，使导体棒由最低点缓慢移动到悬线呈水平状态，则在这个过程中（ ）
A．悬线对导体棒的拉力先增大后减小
B．导体棒中的电流一直减小
C．转动轴OO'受到绳子在竖直方向的作用力一直不变
D．转动轴OO'受到绳子在水平方向的作用力先增大后减小
【变式1-1】（2023•雁塔区校级模拟）如图a 所示，一根用某种单一材料制成的均匀金属杆长为
3L，用两根长L 的电阻不计的轻质导线竖直悬挂在三等分点，导线与金属杆相接处接触良好，
并将金属杆置于垂直纸面向里的匀强磁场中。导线的悬挂点间不加电压时，单根导线上的拉力
为F，加上电压U 后，单根导线上的拉力是2F。若把导线长度变成√2L，如图b 所示悬挂在金
属杆两端，仍然加上电压U，则此时单根导线上的拉力是（ ）
A．2√2F
B．4F
C．4√2F
D．8F

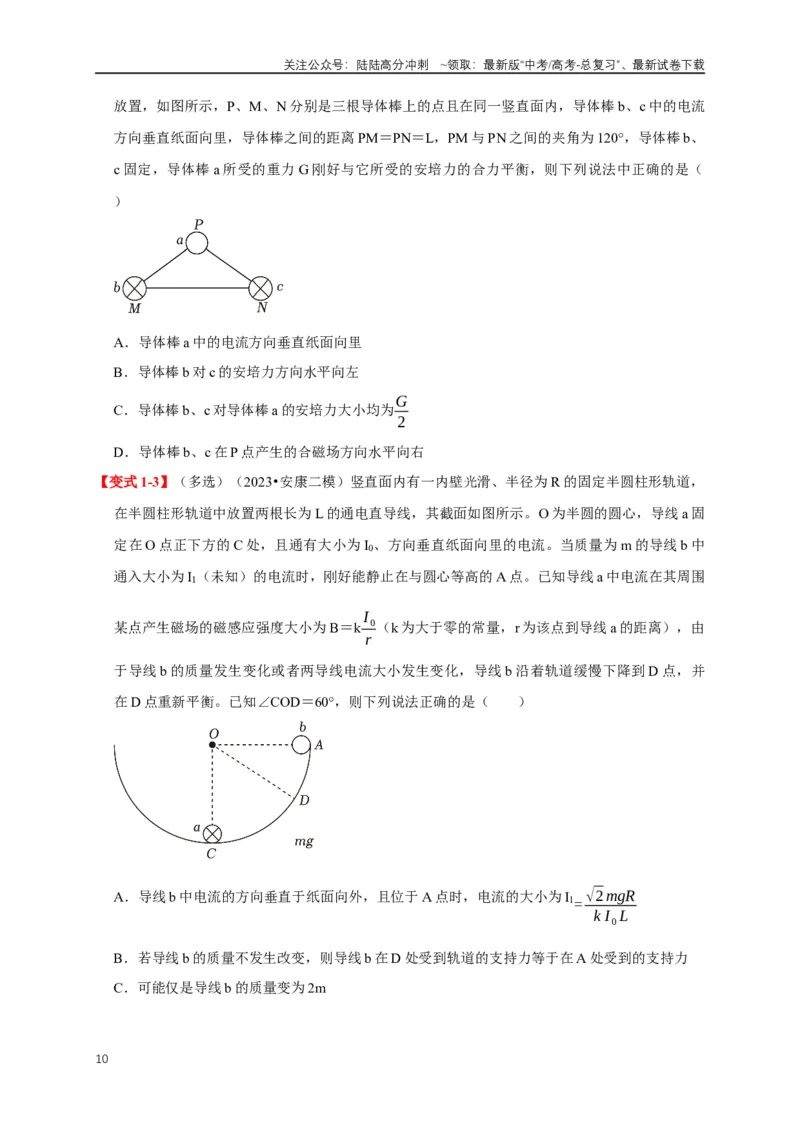

【变式1-2】（多选）（2023•鲤城区校级一模）实验室里有三根等长细直通电导体棒a、b、c 水平
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
放置，如图所示，P、M、N 分别是三根导体棒上的点且在同一竖直面内，导体棒b、c 中的电流
方向垂直纸面向里，导体棒之间的距离PM＝PN＝L，PM 与PN 之间的夹角为120°，导体棒b、
c 固定，导体棒a 所受的重力G 刚好与它所受的安培力的合力平衡，则下列说法中正确的是（
）
A．导体棒a 中的电流方向垂直纸面向里
B．导体棒b 对c 的安培力方向水平向左
C．导体棒b、c 对导体棒a 的安培力大小均为G
2
D．导体棒b、c 在P 点产生的合磁场方向水平向右
【变式1-3】（多选）（2023•安康二模）竖直面内有一内壁光滑、半径为R 的固定半圆柱形轨道，
在半圆柱形轨道中放置两根长为L 的通电直导线，其截面如图所示。O 为半圆的圆心，导线a 固
定在O 点正下方的C 处，且通有大小为I0、方向垂直纸面向里的电流。当质量为m 的导线b 中
通入大小为I1（未知）的电流时，刚好能静止在与圆心等高的A 点。已知导线a 中电流在其周围
某点产生磁场的磁感应强度大小为B＝kI 0
r
（k 为大于零的常量，r 为该点到导线a 的距离），由
于导线b 的质量发生变化或者两导线电流大小发生变化，导线b 沿着轨道缓慢下降到D 点，并
在D 点重新平衡。已知∠COD＝60°，则下列说法正确的是（ ）
A．导线b 中电流的方向垂直于纸面向外，且位于A 点时，电流的大小为I1= √2mgR
k I 0 L
B．若导线b 的质量不发生改变，则导线b 在D 处受到轨道的支持力等于在A 处受到的支持力
C．可能仅是导线b 的质量变为2m
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．可能仅是两导线电流的乘积减小为原来的√2
2
题型二：带电粒子在有界磁场中的运动分析
【例2】（2023•东莞市校级模拟）如图所示，质量为m、电荷量为q 的带正电粒子从M 点以大小
为v0、方向与竖直方向成θ 角斜向下的初速度垂直于磁场方向射入边界线竖直的匀强磁场，最
后从边界上的N 点射出磁场。已知磁场的磁感应强度大小为B，不计粒子受到的重力，则M、N
两点间的距离为（ ）
A．m v0cosθ
qB
B．m v0 sinθ
qB
C．2m v0cosθ
qB
D．2m v0 sinθ
qB
【变式2-1】（多选）（2024•石家庄二模）利用磁场控制带电粒子的运动，在现代科学实验和技术
设备中有广泛的应用。如图所示，以O 点为圆心、半径为R 的圆形区域内有垂直纸面向里的匀
强磁场，圆形区域外有垂直纸面向外的匀强磁场，两磁场的磁感应强度大小均为B。有一质量为
m、电荷量为+q 的粒子从P 点沿半径射入圆形区域，粒子n 次穿越圆形区域边界（不包括经过P
点）后又回到P 点，此过程中粒子与圆心O 的连线转过角度为2π，不计粒子重力，下列说法正
确的是（ ）
A．n 的最小值为2
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．n＝3 时，粒子速度大小为√3qBR
m
C．n＝4 时，粒子从P 出发到回到P 点的时间为23 πm
5qB
D．粒子连续两次穿越圆形区域边界过程中，粒子与圆心的连线转过的角度为2π
n
【变式2-2】（多选）（2023•湖北模拟）如图所示，在边长为L 的等边三角形内分布着垂直于纸面
向外，磁感应强度大小为B 的匀强磁场，在三角形的中心有一个点状的粒子源O，它可沿平行
纸面的各个方向发射质量为m，电荷量为+q，速率为√3qBL
6m
的同种粒子。不考虑粒子重力及粒
子间相互作用，下列说法正确的是（ ）
A．有部分粒子能够击中三角形的顶点
B．粒子在磁场中运动的最短时间为πm
3qB
C．粒子在磁场中运动的最长时间为πm
qB
D．若磁感应强度大于2B，所有粒子均不能射出三角形区域
【变式2-3】（2024•盐城三模）如图所示，在以半径为R 和2R 的同心圆为边界的区域中，有磁感
应强度大小为B、方向垂直纸面向里的匀强磁场。在圆心O 处有一粒子源（图中未画出），在
纸面内沿各个方向发射出比荷为q
m
的带负电的粒子，粒子的速率分布连续，忽略粒子所受重力
和粒子间的相互作用力，已知sin37°＝0.6，cos37°＝0.8。若所有的粒子都不能射出磁场，则下
列说法正确的是（ ）
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．粒子速度的最大值为2qBR
m
B．粒子速度的最大值为qBR
4 m
C．某粒子恰好不从大圆边界射出磁场，其在磁场中运动的时间为127 πm
90qB
（不考虑粒子再次进
入磁场的情况）
D．某粒子恰好不从大圆边界射出磁场，其在磁场中运动的时间为4 πm
3qB
（不考虑粒子再次进入
磁场的情况）
题型三：带电粒子在磁场中的动态圆分析
【例3】（多选）（2024•青山湖区校级模拟）如图所示，足够长的荧屏板MN 的上方分布了水平
方向的匀强磁场，磁感应强度大小为B，方向垂直纸面向里。距荧屏板d 处有一粒子源S，能够
在纸面内不断均匀地向各个方向发射速度大小为v = qBd
m
，电荷量为q、质量为m 的带正电粒子，
不计粒子的重力，已知粒子源发射粒子的总个数为n，则（ ）
A．粒子能打到板上的区域长度为2√3d
B．打到板上的粒子数为1
2 n
C．从粒子源出发到板的最短时间为πm
2qB
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．同一时刻发射的粒子打到荧光板上的最大时间差为7 πm
6qB
【变式3-1】（多选）（2023•道里区校级三模）如图，长度为a 的竖直薄挡板MN 处在垂直纸面向
里的匀强磁场中（磁场空间足够大、图中未画出），磁感应强度为B。挡板左侧O 点有一粒子
源在纸面内向各方向均匀发射电荷量为+q、质量为m 的带电粒子，所有粒子的初速度大小相同。
已知图中初速度与ON 夹角为60°发射的粒子恰好经过N 点，ON =√3a，ON ⊥MN。不计粒
子重力，不考虑粒子的反弹和粒子间的相互作用。则（ ）
A．粒子在磁场中做圆周运动的半径为√3
2
a
B．挡板左侧能被粒子击中的竖直长度为a
C．粒子能击中挡板右侧的粒子数占粒子总数的1
6
D．挡板的右侧被粒子击中的竖直长度为a
【变式3-2】（多选）（2023•贵州模拟）如图所示，匀强磁场垂直纸面向里，其边界如图所示，磁
场的磁感应强度大小为B，半圆形边界的半径为R，O 为半圆的圆心，ab 是半圆的直径，边界上
c 点到a 的距离为R，a、b、c、O 在同一直线上，从c 点沿垂直边界、垂直磁场向上射出速度大
小不同的质量为m、电荷量为q 的带负电的粒子，粒子均能从圆弧（含a、b 点）上射出磁场，
不计粒子的重力和粒子间作用，则能从圆弧边界射出的粒子（ ）
A．粒子速度大小范围为qBR
2m ≤v ≤3qBR
2m
B．粒子的速度越大，粒子在磁场中运动的时间越短
C．从圆弧面射出后能到达b 点的粒子速度大小可能为qBR
m
D．从圆弧面射出后经过O 点的粒子在磁场中做圆周运动的半径为R
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【变式3-3】（2024•沙坪坝区校级模拟）如图所示，有一厚度不计的薄板MN 水平固定放置，薄板
长为2L。空间中存在范围足够大的、垂直于纸面水平向里的匀强磁场，磁感应强度大小为B。
粒子源P 位于薄板中心O 的正上方L 处，可在纸面内向各个方向发射质量为m、电荷量为q 的
带正电粒子，所有粒子的速率相同，若粒子碰到薄板上表面（含左、右缓点）会被吸收，碰到
下表面会被反弹，反弹前后粒子沿板方向的分速度不变，垂直于板的分速度等大反向，不计粒
子重力及相互作用力，落到上板表面的电荷被导走，不会对其它粒子运动产生影响，与下板表
面碰撞的粒子电量不变。求；
（1）粒子要能打到板上，速度至少多大；
（2）若粒子以速率v= qBL
m
发射，则：
①直接打到板的上表面（含左，右端点）的粒子中，求运动的最长时间；
②粒子与薄板下表面碰撞一次后反弹，恰能返回P 点，最终落到上表面，求该粒子发射的速度
方向与竖直方向的夹角θ 以及该粒子在磁场中运动的总路程。
题型四：“磁聚焦”与“磁发散”问题
【例4】（2023•涟源市二模）如图所示，在x 轴的上方存在一个垂直xoy 平面向里、半径为R 的有
界匀强圆磁场，磁场的直径在y 轴上，磁感应强度大小为B。坐标原点O 处有一粒子源，可沿与
x 轴正方向成30°～150°范围内垂直磁场方向均匀发射速度大小相等、质量为m、带电量为e 的
电子，这些电子都能够打到右侧与y 轴平行放置的屏MN 上，被屏反弹后以原速率沿原方向返
回，其中沿y 轴正向射入的电子能够垂直打到屏上，屏的横坐标为√3 R。不计电子的重力和电
子间的相互作用，求：
（1）电子射入磁场时的速度大小；
（2）电子打到屏MN 上的长度；
（3）电子从O 点出发到返回磁场右边界的最短时间。
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【变式4-1】（2023•宁德模拟）如图所示，半径为R、磁感应强度大小为B、方向垂直纸面向外的
圆形磁场区域，右侧与y 轴相切于C 点，下侧与x 轴相切于O 点，感光板（足够大）与y 轴的距
离为1.5R。已知质量为m，电量为q 的粒子过O 点垂直于x 轴射入，从C 点垂直于y 轴射出。
不计粒子的重力。
（1）求该粒子速率v0；
（2）若在y 轴与感光板之间充满垂直纸面的匀强磁场，求能使该粒子击中感光板的磁感应强度
大小范围；
（3）现有大量速率为v0的同种粒子沿不同方向从坐标O 点处射入磁场。若在y 轴与感光板之间
加沿y 轴正方向E0= 16qR B
2
9m
的匀强电场，求粒子打在感光板上的范围。
【变式4-2】（2024•郫都区校级二模）如图所示，一半径为R 的圆与x 轴相切于原点O，圆内有直
于纸面向外的匀强磁场，磁感应强度大为B。与x 轴垂直的竖直虚线与磁场最右端相切，其右侧
的第Ⅰ象限内存在沿﹣y 方向的匀强电场。现有一束比荷为q
m
的带正电粒子沿着+y 方向从原点
O 射入磁场，粒子离开磁场时方向沿x 轴正方向，进入电场后，经电场偏转打到x 轴上坐标为
（3R，0）的点，不计粒子的重力，求：
（1）粒子射入磁场时的速度；
（2）电场强度的大小；
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（3）若仅使从O 点射入的带电粒子初速度方向与﹣x 轴方向成30°角，求粒子从O 点出发到再
次打到x 轴上所用的时间。
【变式4-3】（2024•龙岩三模）如图所示，在xOy 坐标平面内，半径为R 的圆形匀强磁场区域的
边界与x 轴相切于原点O，与PM 相切于A 点，PM＝2R。PQ、MN 间存在着匀强电场，MC＝
R，MD=√2R。现有一个质量为m、电荷量为q 的正离子，从O 点以速率v0沿y 轴正方向射入
磁场，并经过A 点打到了D 点。离子到达MN 上即被吸收，不计离子重力。
（1）求磁感应强度大小B；
（2）若其他条件不变，仅将该离子从O 点以偏向y 轴正方向左侧30°方向射入磁场，求离子在
磁场中运动的时间t；
（3）若其他条件不变，将大量的上述离子从O 点均匀向各个方向射入y＞0 的区域，不计离子
间的相互作用。求在CD 区域接收到的离子数占发射出的总离子数的比例η。
1.
（2023•定远县模拟）如图，质量为m、长为L 的直导线用两绝缘细线悬挂于O、
Oʹ，并处于匀强磁场中．当导线中通以沿x 正方向的电流I，且导线保持静止时，悬线与竖直
方向夹角为θ．则磁感应强度方向和大小可能为（ ）
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．x 正向，mg
IL
B．y 正向，mg
IL
cosθ
C．z 负向，mg
IL
tanθ
D．y 负向，mg
IL
sinθ
2.
（2023•弋阳县校级一模）如图所示，质量为m，长为L 的金属棒MN 两端用等长的
轻质细线水平悬挂，静止于方向竖直向上、磁感应强度为B 的匀强磁场中．已知棒中通过的电
流大小为I，两悬线与竖直方向夹角θ＝60°，重力加速度为g，下列说法正确的是（ ）
A．金属棒中的电流由N 流向M
B．匀强磁场的磁感应强度B = √3mg
3 IL
C．若仅改变磁场的方向，其他条件不变，则磁感应强度B 的最小值为mg
2 IL
D．若仅改变磁场的方向，其他条件不变，则磁感应强度B 的值可能为mg
IL
3.
（2024•浑南区校级三模）如图所示，射线AB、AC 为一足够大的匀强磁场区域的边
界，内部磁场方向垂直纸面向里。两个质量相同且带异种电荷的粒子a、b 以相同的速度先后
从AB 边上的D 点垂直AB 边射入磁场，两粒子运动的轨迹均与AC 相切，忽略粒子受到的重
力及粒子间的相互作用力，sin∠BAC＝0.6，下列说法正确的是（ ）
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．a 粒子带负电
B．a、b 两粒子运动轨迹半径之比为3：1
C．a、b 两粒子所带的电荷量之比为1：4
D．b 粒子在磁场中的轨迹直径等于两切点的距离
4.
（2024•九龙坡区模拟）如图，静止在匀强磁场中的原子核A 发生一次衰变后放出的
射线粒子和新生成的反冲核均垂直于磁感线方向运动。已知大小圆半径和周期之比分别为n、
k，且绕大圆轨道运动的质点沿顺时针方向旋转。设该过程释放的核能全部转化成射线粒子和
反冲核的动能，已知该衰变前后原子核质量亏损为m，光速为c。下列说法正确的是（ ）
A．反冲核的动能为n
n+k mc
2
B．原子核A 的原子序数是n+1
C．大圆是反冲核的运动轨迹
D．该匀强磁场的方向垂直于纸面向外
5.
（多选）（2024•长安区二模）如图所示的直角三角形区域内存在垂直纸面向里的匀
强磁场（图中未画出），磁感应强度的大小为B，边界Ⅰ、Ⅱ的长度分别为√3 L、L；大量均
匀分布的带电粒子由边界Ⅰ的左侧沿平行边界Ⅱ的方向垂直射入磁场，粒子的速率均相等，已
知从边界Ⅰ离开磁场的带电粒子占总数的3
4
，带电粒子的质量为m、所带电荷量为+q，忽略带
电粒子之间的相互作用以及粒子的重力。下列说法正确的是（ ）
A．带电粒子射入磁场后沿顺时针方向做匀速圆周运动
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．带电粒子在磁场中运动的最长时间为πm
qB
C．刚好从边界Ⅲ离开的带电粒子在磁场中运动的时间为πm
3qB
D．带电粒子的初速度大小为√3qBL
12m
6.
（多选）（2024•新城区校级二模）如图所示，边长为a 的正方形MNPQ 区域内有一
方向垂直正方形平面向里的匀强磁场，NP 边上有一点S，SN= a
4
，两个质量相同、带等量异
种电荷的粒子均从S 点平行于MN 方向射入磁场。带正电粒子甲与带负电粒子乙重力均不计，
不考虑甲、乙两粒子间的作用，下列说法正确的是（ ）
A．若两粒子分别从M、Q 两点射出磁场，则甲与乙的初速度大小之比为1：2
B．若两粒子分别垂直MN、PQ 边射出磁场，则甲与乙初速度之比为1：3
C．若两个粒子的初速度相同，则甲与乙在磁场中运动时间之比可能1：2
D．若两粒子在磁场中运动时间相等，则甲与乙的初速度大小之比一定为1：3
7.
（2023•怀仁市校级二模）如图所示，圆心为O 点、半径为R 的圆形区域内存在着垂
直于纸面向外的匀强磁场，磁场区域的右侧有两个水平放置、带等量异种电荷的平行金属板
M、N，金属板的长度为3R，金属板间的距离为2R，两金属板左端的连线与磁场区域相切。
圆周上A 点有一粒子源，A 点是金属板N 的延长线与圆的切点，粒子源不断地沿纸面各个方
向向磁场内发射质量均为m、带电荷量均为+q、速率均为v0的粒子。金属板的右侧3
2 R处有一
荧光屏PQ，荧光屏与金属板垂直，粒子打在荧光屏上发光并被吸收。已知从粒子源射出的初
速度与OA 夹角为30°的粒子在磁场中的偏转角为120°，且该粒子恰好通过两金属板右端连线
上的S 点，S 点到金属板M、N 的距离之比为3：1，不计粒子重力及粒子间的相互影响。
（1）求圆形区域内磁场的磁感应强度大小；
（2）求初速度与OA 夹角为30°的粒子从A 点射出至打在荧光屏上的运动时间及该粒子打到荧
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
光屏上时的速度大小；
（3）若在荧光屏上以P 点（在金属板M 的延长线上）为原点，向下为正方向建立坐标轴x 轴，
求荧光屏上发光部分的坐标范围。
8.
（2023•天津模拟）如图所示，以圆柱底面中心O 点为坐标原点建立空间直角坐标系
O﹣xyz，另一底面中心O'点坐标为（0，0，1），圆柱底面半径为R。在圆柱区域内存在沿z
轴正方向的匀强磁场。在磁场区域左侧有一矩形区域abcd，其中bc 边在xOy 平面内，ab 边与
z 轴平行，矩形区域的尺寸和位置已在图中标出，区域内均匀分布一电子源，沿x 轴正方向持
续不断地发射出速率均为v0的电子，单位时间内发射的电子个数为N，从bc 边射出的电子经
过磁场偏转后均从M 点射出，从ad 边射出的电子经过磁场偏转后均从N 点射出。在圆柱两底
面的正下方有两块半径为R 的半圆形平行金属收集板P 和Q，圆心分别位于M 点和N 点。已
知电子质量为m，元电荷为e，两板之间的电压UPQ=- 8m v0
2l
2
e R
2
，忽略电子重力、电子间相互
作用和电子收集后对电压UPQ的影响。求：
（1）磁感应强度B 的大小；
（2）从c 点射出的电子打到金属板上时的位置坐标；
（3）Q 极板收集到电子区域的面积；
（4）若UPQ＜0 且大小可调，求Q 板收集到的电子数n 与UPQ的关系。
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
22
