方法07 伏安法测电阻之方法创新
所谓“伏安法”，就是用伏特表和安培表两个测量工具测量某一物理量，主要是测电阻和测电源电动
势和内阻。在实验中，题目中往往所给的电压表和电流表不能满足实际所选，常常涉及到电表的改装和电
表的灵活运用，这也是近些年高考常考的热门考点。
一、伏安法及其原理迁移
实验
原理
利用电压表、电流表分别测量待测电阻两端的电压和流过电阻的电流，再结合欧姆定律
求
解待测电阻的阻值
原理
迁移
Rx 为未知电阻，R0为定值电阻，电压表、电流表的内阻均用r1表示
(1) 利用电流表与电阻替代电压表（安安法）
(2) 利用电压表和电阻替代电流表（伏伏法）
二、利用“一表两用”测电阻
电路图
实验步骤及记录的数据
测量表达式
开关K 接1 时测得Rx两端电压为
U1，开关K 接2 时测得R0和Rx总电
压R 为U2
根据串联电路分压原理列式
，可得：
将开关S2置于1 端，改变滑动变阻器
的阻值，记下电压表的示数 U1，保
持滑动变阻器滑片不动，将开关S2置
于2 端，记下电压表示数 U2
根据串联电路分压原理列式
，可得：
三、利用半偏法测电表的内阻
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电路图
操作步骤
误差分析
分流半偏
S1闭合，S2断开时，调节滑
动变阻器，使满偏；闭合
S2后，调节电阻箱R 的阻
值，使半偏，此时电阻箱
读数为R0，则电流表内阻
为RA=R0
误差分析：由于R 的接入导致干路电流略有增加
故R 略小于RA，测量结果偏小。
减小误差方法：
方法1：调整器材，使滑动变阻器R1≫RA。
方法2：在干路串联一电流表，调整R 与R1使待
测
电流表半偏，且使干路电流表示数保持不变
分压半偏
先闭合S1、S2 ，调节R1的
滑片，使电压表满偏；然
后保持R1滑片位置不变，
断开S2，调节R 的阻值，
使电压表半偏，此时电阻
箱R 的读数为R2，则电压
表内阻为Rv=R2
误差分析：由于R 的增大导致R1左半部分电路分
压略有增加，故R 略大于Rv，测量结果偏大。
减小误差方法：
方法1：调整器材，使滑动变阻器R1 ≪Rv
方法2：在电压表与R 两端再并联一电压表，调
整
R 与R1使待测电压表半偏，且使并联的电压表数
保持不变
四、等效替代法
电流表示数不变
电压表示数不变
(1)实验原理：测量某电阻(或电流表、电压表的内阻)时，用电阻箱替代待测电阻，若二者对电路所引起的
作用效果相同(如分流或分压相等)，则待测电阻(或电流表、电压表的内阻)的阻值与电阻箱接入电路的阻
值相等
(2)测量结果：Rx=R0(R0为电阻箱的读数)
(3)选用技巧：题干中给出一个电阻箱和电流表或电压表，且出现“滑片不动”、“通过调节电阳箱使得
电流表或电压表的示数不变”等关键字眼时，一般属于等效替代法
1．（2023·海南·统考高考真题）用如图所示的电路测量一个量程为100μA，内阻约为2000Ω 的微安表头的
内阻，所用电源的电动势约为12V，有两个电阻箱可选，R1（0 ~ 9999.9Ω），R2（99999.9Ω）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）RM应选 ，RN应选 ；
（2）根据电路图，请把实物连线补充完整 ；
（3）下列操作顺序合理排列是 ：
①将变阻器滑动头P 移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；
③断开S2，闭合S1，调节滑动头P 至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材
（4）如图是RM调节后面板，则待测表头的内阻为 ，该测量值 （填“大于”、“小
于”、“等于”）真实值。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

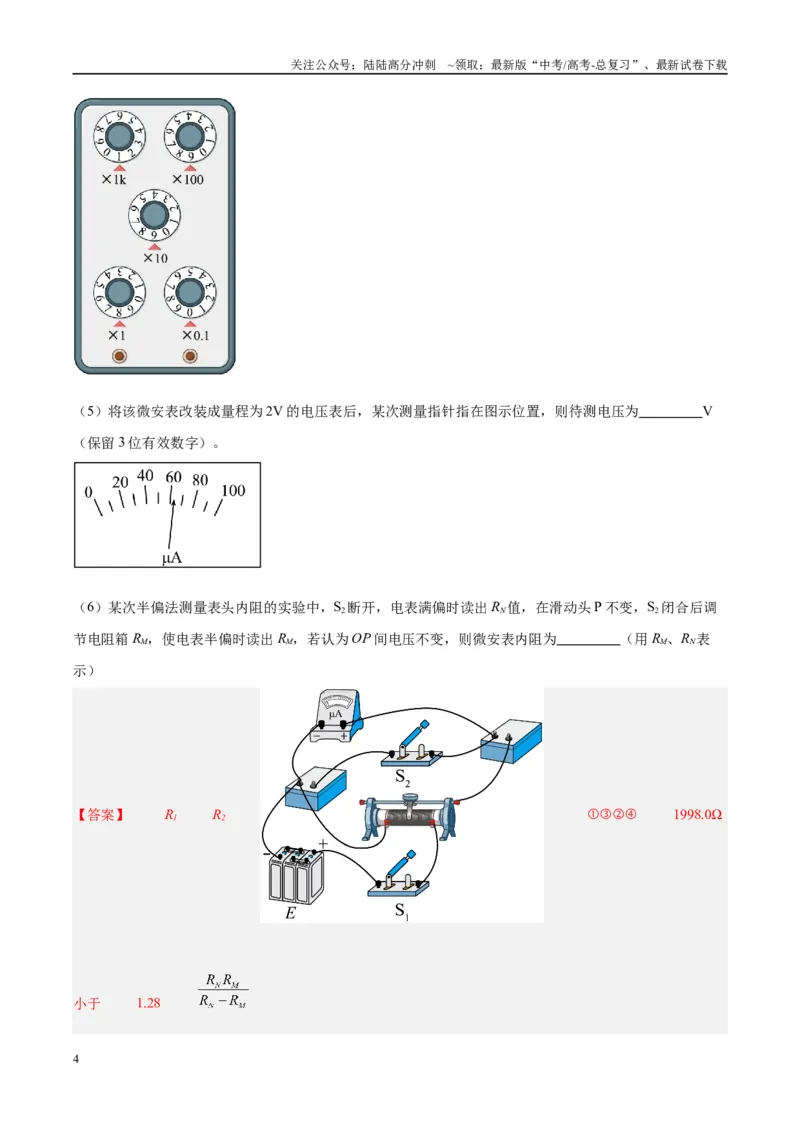

（5）将该微安表改装成量程为2V 的电压表后，某次测量指针指在图示位置，则待测电压为 V
（保留3 位有效数字）。
（6）某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN值，在滑动头P 不变，S2闭合后调
节电阻箱RM，使电表半偏时读出RM，若认为OP 间电压不变，则微安表内阻为 （用RM、RN表
示）
【答案】 R1 R2
1998.0Ω
①③②④
小于 1.28
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

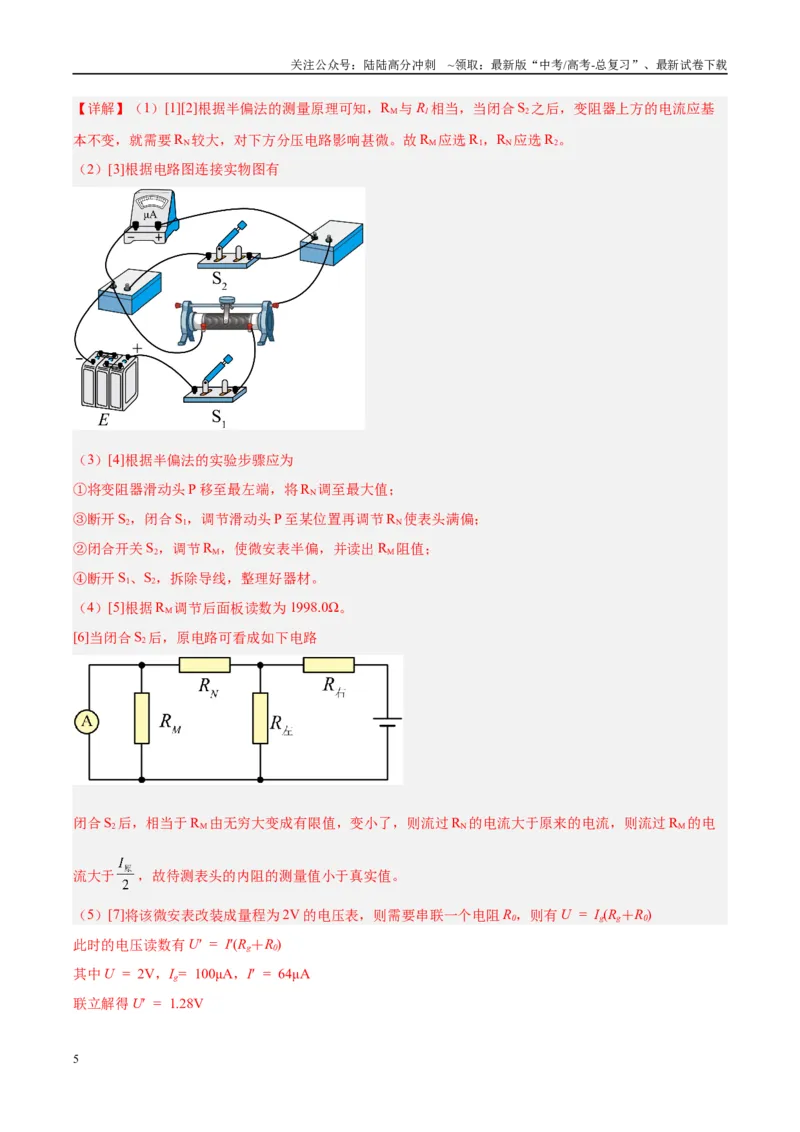

【详解】（1）[1][2]根据半偏法的测量原理可知，RM与R1相当，当闭合S2之后，变阻器上方的电流应基
本不变，就需要RN较大，对下方分压电路影响甚微。故RM应选R1，RN应选R2。
（2）[3]根据电路图连接实物图有
（3）[4]根据半偏法的实验步骤应为
①将变阻器滑动头P 移至最左端，将RN调至最大值；
③断开S2，闭合S1，调节滑动头P 至某位置再调节RN使表头满偏；
②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；
④断开S1、S2，拆除导线，整理好器材。
（4）[5]根据RM调节后面板读数为1998.0Ω。
[6]当闭合S2后，原电路可看成如下电路
闭合S2后，相当于RM由无穷大变成有限值，变小了，则流过RN的电流大于原来的电流，则流过RM的电
流大于
，故待测表头的内阻的测量值小于真实值。
（5）[7]将该微安表改装成量程为2V 的电压表，则需要串联一个电阻R0，则有U = Ig(Rg＋R0)
此时的电压读数有U′ = I′(Rg＋R0)
其中U = 2V，Ig= 100μA，I′ = 64μA
联立解得U′ = 1.28V
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

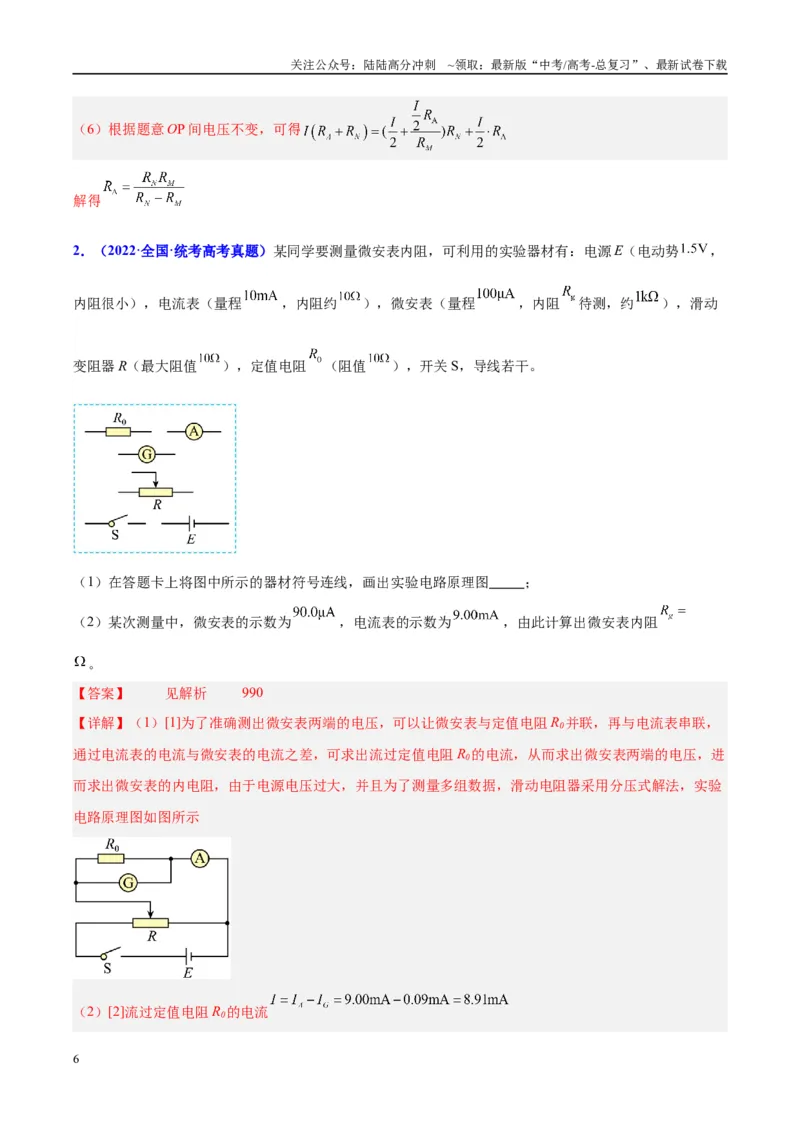

（6）根据题意OP 间电压不变，可得
解得
2．（2022·全国·统考高考真题）某同学要测量微安表内阻，可利用的实验器材有：电源E（电动势
，
内阻很小），电流表（量程
，内阻约
），微安表（量程
，内阻
待测，约
），滑动
变阻器R（最大阻值
），定值电阻
（阻值
），开关S，导线若干。
（1）在答题卡上将图中所示的器材符号连线，画出实验电路原理图 ；
（2）某次测量中，微安表的示数为
，电流表的示数为
，由此计算出微安表内阻
。
【答案】 见解析 990
【详解】（1）[1]为了准确测出微安表两端的电压，可以让微安表与定值电阻R0并联，再与电流表串联，
通过电流表的电流与微安表的电流之差，可求出流过定值电阻R0的电流，从而求出微安表两端的电压，进
而求出微安表的内电阻，由于电源电压过大，并且为了测量多组数据，滑动电阻器采用分压式解法，实验
电路原理图如图所示
（2）[2]流过定值电阻R0的电流
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
加在微安表两端的电压
微安表的内电阻
3．（2020·海南·统考高考真题）在测量定值电阻阻值的实验中，提供的实验器材如下：电压表
（量程
，内阻
），电压表
（量程
，内阻
），滑动变阻器R（额定电流
，最大阻
值
），待测定值电阻
，电源E（电动势
，内阻不计），单刀开关S，导线若干：
回答下列问题：
（I）实验中滑动变阻器应采用 接法（填“限流”或“分压”）；
（2）将虚线框中的电路原理图补充完整 ；
（3）根据下表中的实验数据（
、
分别为电压表
﹑
的示数），在图（a）给出的坐标纸上补齐数
据点，并绘制
图像 ；
测量次
数
1
2
3
4
5
1.00
1.50
2.00
2.50
3.00
1.61
2.41
3.21
4.02
4.82
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（4）由
图像得到待测定值电阻的
阻值
（结果保留三位有效数字）；
（5）完成上述实验后，若要继续采用该实验原理测定另一个定值电阻
（阻值约为
）的阻值，在不
额外增加器材的前提下，要求实验精度尽可能高，请在图（b）的虚线框内画出你改进的电路图 。
【答案】 分压

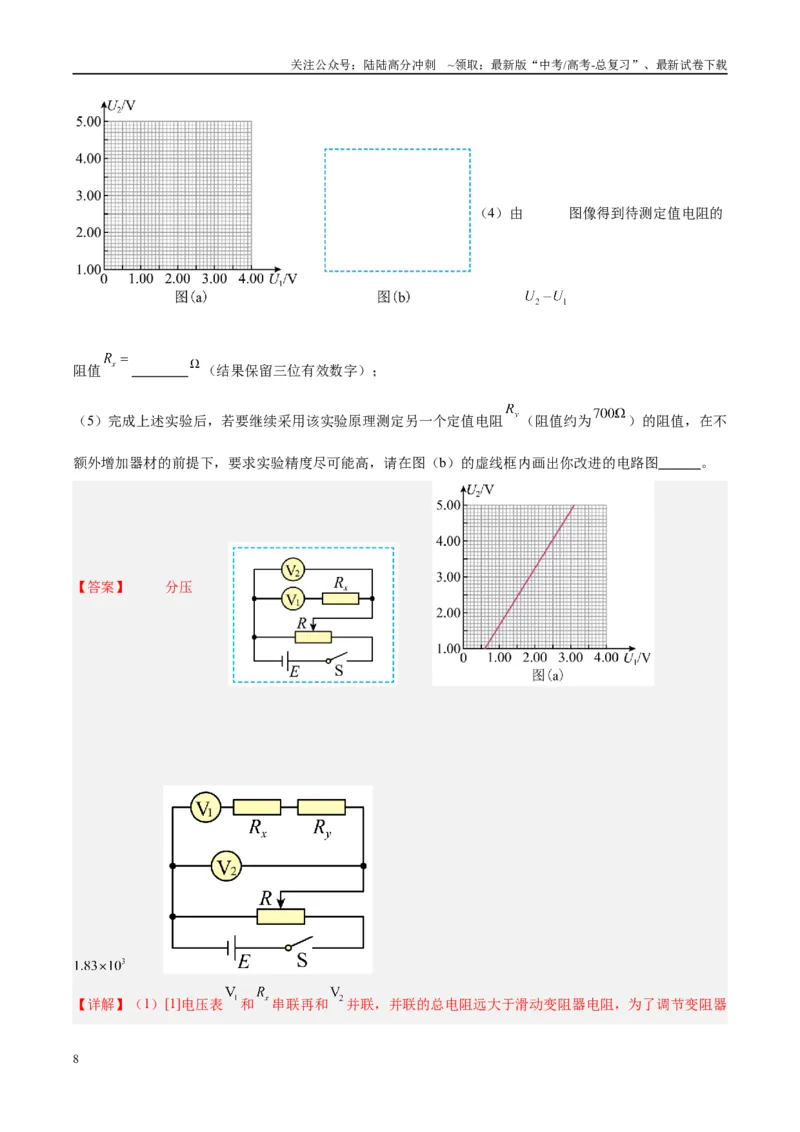

【详解】（1）[1]电压表
和
串联再和
并联，并联的总电阻远大于滑动变阻器电阻，为了调节变阻器
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

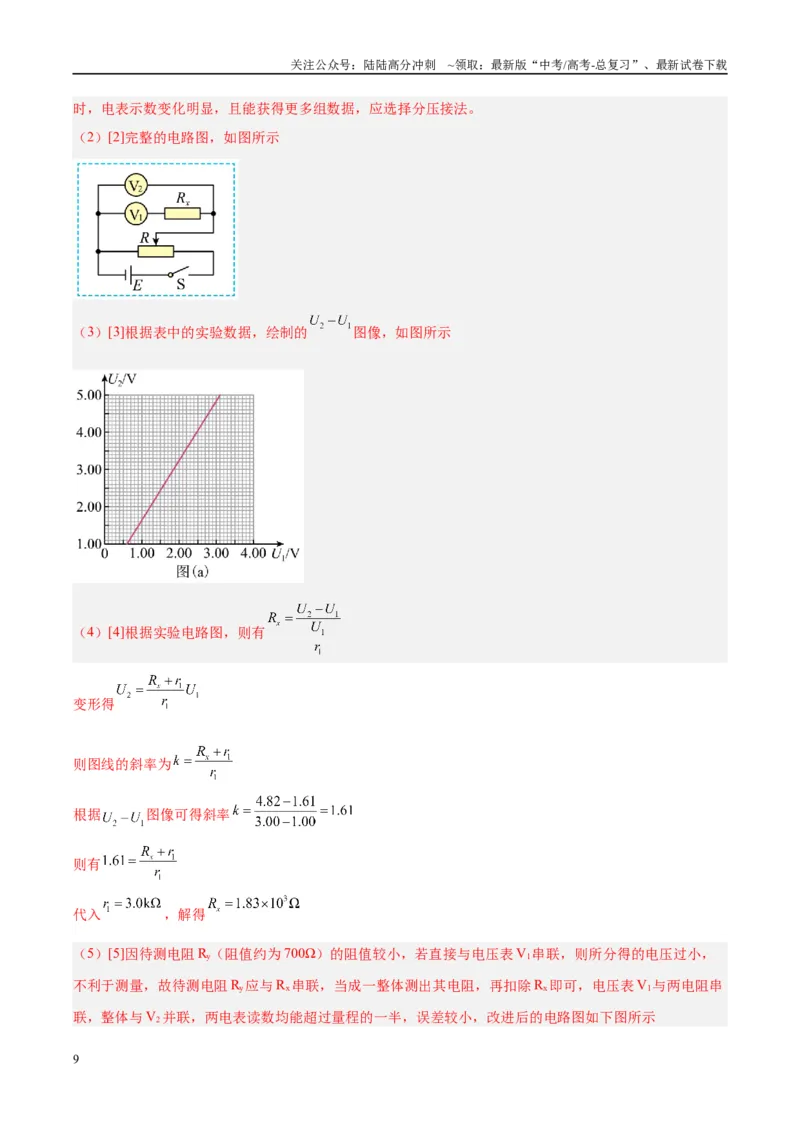

时，电表示数变化明显，且能获得更多组数据，应选择分压接法。
（2）[2]完整的电路图，如图所示
（3）[3]根据表中的实验数据，绘制的
图像，如图所示
（4）[4]根据实验电路图，则有
变形得
则图线的斜率为
根据
图像可得斜率
则有
代入
，解得

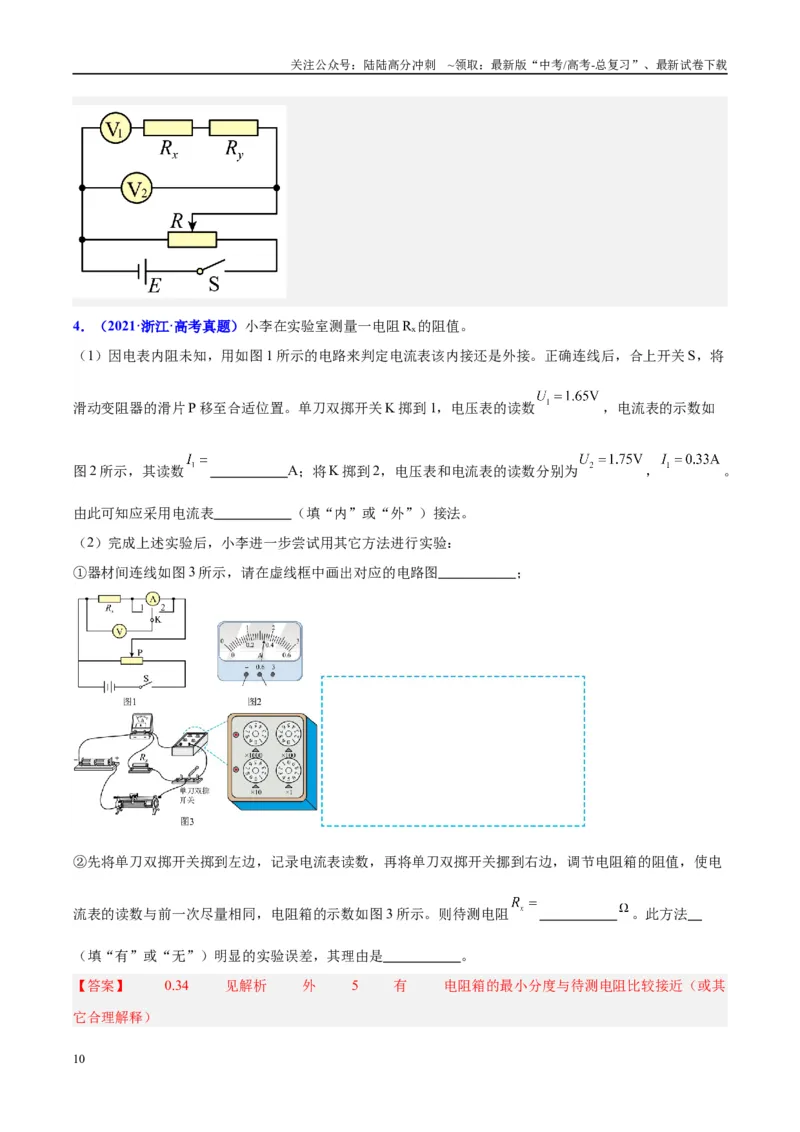

（5）[5]因待测电阻Ry（阻值约为700Ω）的阻值较小，若直接与电压表V1串联，则所分得的电压过小，
不利于测量，故待测电阻Ry应与Rx串联，当成一整体测出其电阻，再扣除Rx即可，电压表V1与两电阻串
联，整体与V2并联，两电表读数均能超过量程的一半，误差较小，改进后的电路图如下图所示
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
4．（2021·浙江·高考真题）小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1 所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将
滑动变阻器的滑片P 移至合适位置。单刀双掷开关K 掷到1，电压表的读数
，电流表的示数如
图2 所示，其读数
A；将K 掷到2，电压表和电流表的读数分别为
，
。
由此可知应采用电流表 （填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3 所示，请在虚线框中画出对应的电路图 ；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电
流表的读数与前一次尽量相同，电阻箱的示数如图3 所示。则待测电阻
。此方法
（填“有”或“无”）明显的实验误差，其理由是 。
【答案】 0.34 见解析 外 5 有 电阻箱的最小分度与待测电阻比较接近（或其
它合理解释）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】（1）[1]由电流表的表盘可知电流大小为0.34A
[2]电压表的百分比变化为
电流表的百分比变化为
因此可知电压表的示数变化更明显，说明电流表的分压更严重，因此不能让电流表分压，采用外接法
（2）①[3]电路图如图
[4]
②
两次实验中电路电流相同，因此可有
可得
读数可得
[5][6]电阻箱的最小分度和待测阻值阻值接近，这样测得的阻值不够精确，如待测电阻阻值为5.4Ω，则实
验只能测得其为
，误差较大。
5．（2023·湖南·统考高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的
装置，其电路如图（a）所示，
为电阻箱，
为半导体薄膜压力传感器，
间连接电压传感
器（内阻无穷大）．
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）先用欧姆表“
”挡粗测
的阻值，示数如图（b）所示，对应的读数是
;
（2）适当调节
，使电压传感器示数为0，此时，
的阻值为 （用
表示）；
（3）依次将
的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读
出电压传感器示数
，所测数据如下表所示：
次数
1
2
3
4
5
6
砝码质量
0.0
0.5
1.0
1.5
2.0
2.5
电压
0
57
115
168
22
0
280
根据表中数据在图（c）上描点，绘制
关系图线 ；
（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施
加微小压力
，电压传感器示数为
，则
大小是
（重力加速度取
，保留2 位有效数
字）；
（5）若在步骤（4）中换用非理想毫伏表测量
间电压，在半导体薄膜压力传感器上施加微小压力
，
此时非理想毫伏表读数为
，则
（填“>”“=”或“<”）．
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】 1000#1000.0
1.7×10-2 >
【详解】（1）[1]欧姆表读数为10×100Ω=1000Ω
（2）[2]当电压传感器读数为零时，CD 两点电势相等，即
即
,解得
（3）[3]绘出U-m 图像如图
（4）[4]由图像可知，当电压传感器的读数为200mV 时，所放物体质量为1.75g，则
（5）[5]可将CD 以外的电路等效为新的电源，电动势E＇，内阻r＇，CD 两点电压看做路端电压，因为
换用非理想电压传感器时内阻不是无穷大，此时电压传感器读数
当读数为U＇=200mV 时，实际CD 间断路（接理想电压传感器时）时的电压等于E＇大于200mV，则此
时压力传感器的读数F1>F0。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
6．（2024·新疆乌鲁木齐·统考一模）在测量电流表A1（
，内阻约150Ω）的内阻的实验中，供选
择的仪器如下：
A．电流表A2（
，内阻约50Ω）
B．滑动变阻器（
）
C．定值电阻R1（150Ω）
D．定值电阻R2（50Ω）
E.电源（电动势3.0V，内阻忽略不计）
F.开关S 及导线若干
（1）请根据实物图在答题卡虚线框中画出电路图 ；
（2）若要求两电流表最大偏转均能达到满偏刻度的
，定值电阻应选 （填序号）；
（3）根据实验数据，以A2的示数I2为纵坐标，A1的示数I1为横坐标，取I1和I2的标度相同，作出相应图
线，其图线的斜率的值接近于 （选填“2”或“4”）；
（4）若将电流表A1、A2均改装成量程为
的电压表，接入电路测量电压时，由 （选填“A1”或
“A2”）改装成的电压表的内阻对电路影响较小。
【答案】
C 2 A1
【详解】（1）[1]画出实物图如图所示
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）[2]若电流表都偏转
，若定值电阻选
，则根据并联电路电流与电阻关系可知若A1偏转达到满偏刻
度的
，则通过
的电流约为
，此时电流表A2正好偏转
，不符合题意，故定值电阻选
。
故选C。
（3）[3]A2的示数I2，A1的示数I1，则流过定值电阻的电流为
可得
代入数据可知，其图线的斜率的值接近于2；
（4）[4]改装电压表需串联电阻，电流表A1、A2均改装成量程为
的电压表，对A1研究需串联的电
阻为
对A2研究需串联的电阻为
电压表的内阻较大对电路影响较小，故由A1改装成的电压表的内阻对电路影响较小。
7．（2024·湖南·一模）某实验小组为了测量某种材料制成的电阻丝的电阻，实验室提供的器材有：
A．电流表
（内阻
，满偏电流
）
B．电流表
（内阻
，满偏电流
）
C．定值电阻
（100Ω，
）
D．电阻箱
（
，
）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
E.滑动变阻器
（100Ω，
）
F.电源
（36V，内阻不计）
G.多用电表
H.开关S 和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”挡测量时，发现指针偏转角度过小，为了更准确地测量
该电阻丝的阻值，将多用电表的欧姆挡位换到 （填“×1”或“×100”）进行再次测量，并重新进行
（填“机械调零”或“欧姆调零”），若测量时指针位置如图甲所示，则示数为
。
（2）测量电阻丝阻值，某同学设计电路图如图乙所示。为采集到多组数据，应尽可能让电表同时接近满
偏状态。所以图乙中，
处应选择 （填“
”或“
”）与电阻箱串联，改装成量程为36V 的电
压表
（3）调节滑动变阻器的滑片到合适位置测得电流表
的示数为
，电流表
的示数为
，则该种材料的
电阻
【答案】
欧姆调零
【详解】（1）[1][2][3]用多用电表粗测电阻丝的阻值时，指针偏转角度过小，说明电阻较大，应该换用大
倍率的，即将多用电表的欧姆挡位换到
进行再次测量，并重新进行欧姆调零。则图甲的读数为
（2）[4]根据题意可知，让电表同时接近满偏状态，
处电表改装后量程为
，由欧姆定律可知，流过
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
的电流为
若
处选择
，和
并联后量程为
，不能满足实验要求，则应
处选择
，
处选择
。
（3）[5]由于
与
内阻相等，则流过
的电流为
，则流过
的电流为
两端的电压为
由欧姆定律可得
8．（2024·浙江·校联考模拟预测）某实验小组要测量一段圆柱形导体的电阻率，设计了如图1 所示的电路。
（1）如图2 所示，用50 分度游标卡尺测导体的直径，则导体直径为 mm；
（2）测量导体电阻时所用器材和部分电路连线如图3 所示，图中的导线①端应与滑动变阻器的
（选填“a”、“b”或“c”）接线柱连接，导线②端应与导体的 （选填“m”或“n”）端连接。
（3）正确连接电路后，实验小组发现电流表已损坏，但完好的电压表有两个。于是设计了如图4 所示的电
路图，图中R0为标准电阻，阻值为4Ω；V1、V2 可视为理想电压表。合上开关S，移动滑动变阻器滑片，
记下两电压表的示数U1、U2，则导体电阻的表达式为Rx= （用U1、U2、R0表示）。为了减小偶
然误差，移动滑动变阻器滑片，多测几组U1、U2的值，作出的U1—U2图像如图5 所示，图像的斜率为k=
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（用R0、Rx表示），可得Rx= Ω。
【答案】 22.50 c m
20
【详解】（1）[1]游标卡尺主尺读数为22mm，游标尺为50 分度，游标尺分度值为0.02mm，故导体直径为
（2）[2][3]根据电路图可知，电流表正极与滑动变阻器上端连接，即导线①端应与滑动变阻器的“c”接线
柱连接，电路采用分压式接法，因此滑动变阻器左端应与电源负极连接，即导线②端应与导体的“m”端连
接；
（3）[4]根据串并联电路规律可得
,解得
[5]由[4]中分析可得
故U1—U2图像斜率为
[6]由图5 可得
,解得
9．（2023·四川·校联考模拟预测）有一个电压表
，其内阻未知（约
）、量程约
，共有
个均匀小格，但刻度数值已经模糊。为了测量其量程并重新刻度，现提供下列器材选
用：
标准电压表
（量程
，内阻为
）；
标准电压表
（量程为
，内阻
约为
）
滑动变阻器
：总阻值
稳压电源E：
，内阻不能忽略，开关、导线若干
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）用多用电表的欧姆挡粗略测量其内阻，多用电表刻度盘上电阻刻度中间值为20。实验时应将选择开
关拨至倍率“ ”（选填“1”“10”或“
”）。
（2）为了让电表指针均偏转到满偏的三分之一以上，且能较精确地测出待测电压表V 的量程和内阻，请
设计一个合理的电路图，画在如图所示的虚线方框内，将所选用的器材用相应的符号表示 。
（3）根据设计的电路进行实验，调节滑动变阻器，并让待测电压表V 的指针恰好偏转了
格，为了得到
待测电压表
的量程，还需要测量的物理量和相应的符号是 ，待测电压表
的量程为 ，
内阻
（用测得的物理量和题中已知量的符号表示）。
【答案】
标准电压表
的示数
，标准电压表
的
示数
【详解】（1）[1]多用表测电阻时，应尽量使指针指向中央附近，所以欧姆挡的倍率应选“
”。
（2）[2]因为电压表内阻较大，可将标准电压表
做电流表使用，故电路如图所示
（3）[3][4][5]调节滑动变阻器，让待测电压表
的指针恰好偏转
格，记录标准电压表
的示数
和标准
电压表
的示数
，假设待测电压表
的量程为
，则有
,解得
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
因为
,解得
10．（2024·全国·模拟预测）某同学发现实验室中电流表的量程标识不清，于是设计了如图所示的电路图
来测量该电流表的量程和内阻。
主要实验步骤如下：
①根据电路图，连接实物图；
②闭合开关S，调节电阻箱R 和滑动变阻器
，使电流表满偏。记下电阻箱的阻值为
，电压表示数为
；
③反复调节电阻箱R 和滑动变阻器
，使电流表半偏。记下电阻箱的阻值为
，电压表示数为
；
④计算得出电流表的内阻
和量程
。
请完成下列问题：
（1）若步骤③调节时，发现
比
小，但相差太小，下列操作能使电流表半偏，但
更小一些的是
（填正确答案标号）。
A．同时减小R 和
的阻值
B．同时增大R 和
的阻值
C．减小R 的阻值，增大
的阻值
D．增大R 的阻值，减小
的阻值
（2）根据所测得的
、
和
、
，电流表内阻的计算式为
，电流表量程的计算式为
。
（3）若考虑电压表内阻的影响，则电流表内阻的测量值会 （填“略大于”“略小于”或“等
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
于”）其真实值。
【答案】 C
等于
【详解】（1）[1]由
若要保持
不变，减小
则必须减小
，减小
的同时保持
不变，则需使回路的总电阻不变，即需
要增大
。
故选C。
（2）[2][3]根据欧姆定律可得
，
,解得
电流表量程的计算式为
（3）[4]电压表内阻对运算过程无影响，故电流表内阻的测量值等于其真实值。
11．（2024·河南·统考二模）在实验室进行实验时，需要一个电流表进行电流的测量，但是实验室只有一
量程为3V、内阻约为几千欧的电压表，现将其改装成电流表，来进行电流的测量。实验室提供的器材为：
待测电压表（量程3.0V，内阻约为几千欧）；电阻箱R（最大阻值为99999.9Ω）；滑动变阻器R0（最大阻
值为50.0Ω）；电源E（电动势约7.5V，内阻很小）；开关S 和导线若干。
（1）测量内阻的电路图：在改装前，需要对电压表内阻进行测量，某探究小组的两个同学分别画出了甲、
乙两个电路图。在实验过程中要求：当电阻箱R 的阻值调节为0，在闭合开关S 后，通过调节滑动变阻器
R0的阻值，保证电压表的指针不能够超过满偏量程。则正确的电路图应该选 （选填“甲”或
“乙”）。
（2）测量内阻的步骤：
①选择正确的电路原理图，连接线路（保持开关S 断开）；
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②将电阻箱R 的阻值调节为0，将滑动变阻器R0的滑片滑动到最左端，闭合开关S；
③调节滑动变阻器R0的滑片，使电压表满偏（电压表示数为3.0V）；
④保持滑动变阻器R0的滑片位置不变，调节电阻箱R 的阻值，使电压表的示数为1.5V，记下电阻箱R 的阻
值；
⑤断开开关S，拆除导线。
在步骤④中，当电压表示数为1.5V 时，电阻箱R 的阻值为3.0kΩ，则电压表内阻的真实值 （选
填“大于”、“等于”或“小于”）3.0kΩ。
（3）改装：若要把该电压表改装成有两个量程的电流表，其中一个量程为0.6A，另一个量程为3.0A。设
计电路图如图丙所示（虚线框内为改装后的电流表电路图，电阻R1和R2为根据计算选择好的定值电阻），
则当开关S 接A 端时，该改装后的电流表的量程为 A（选填“0.6”或“3.0”）。
（4）校对：假如把改装后的电流表和标准电流表进行校对，实验电路图如图丁所示。把改装后的电流表
（使用0.6A 量程）与量程为0.6A 的标准电流表串联在一起来共同测量某一段电路的电流，当标准电流表
读数为0.3A 时，该改装的电流表读数 0.3A（选填“大于”、“等于”或“小于”）。
（5）若选用另外一个量程合适的电压表（内阻未知）和此改装电流表测量未知电阻Rx的阻值（约为
2kΩ），设计了如图戊，己所示的两个电路。不考虑实验操作中的偶然误差，则使用 （选填
“戊”或“己”）电路可减小由电表内阻引起的实验误差。
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】 甲 小于 3.0 小于 戊
【详解】（1）[1] 当电阻箱R 的阻值调节为0，闭合开关S 后，调节滑动变阻器R0的阻值，甲图中电压表
示数从0 开始逐渐增加，乙图中电压表示数最小值为
因为电压表内阻远大于滑动变阻器的最大阻值，所以电压
接近于
，超过电压表的量程，所以选择甲图
合适。
（2）[2] 调节电阻箱R 的阻值，则总电阻变大，干路电流减小，内阻和滑动变阻器右部分电压减小，电阻
箱和电压表的总电压变大，即大于3V，当电压表的示数为1.5V 时，电阻箱的电压大于1.5V，由于它们串
联，所以电阻箱的电阻大于电压表的电阻，故电压表的实际阻值小于3.0kΩ。
（3）[3]接A 时，量程为
接B 时，量程为
所以接A 时，量程大，为3.0A。
（4）[4]改装的电流表是电压表和电阻并联的，而电压表实际的阻值偏小，当指针指到中值的时候，此刻
通过改装后的电流表的实际电流为
由于R 偏小，此刻的电流
由于把改装后的电流表与量程为0.6A 的标准电流表串联，所以电流相等，均为0.3A，所以指针会指在中
间刻度的左侧，读数小于0.3A。
（5）[5]由于改装后的电流表内阻已知，而另一个电压表内阻未知，所以为减小由电表内阻引起的实验误
差，选择图戊更合适。
12．（2024·湖北武汉·校联考模拟预测）现要测量一个量程为0~200μA 电流表G 的内阻rg，并对测量误差
进行定量探究。实验室准备的仪器有：
待测电流表G；
电源（电动势3.0V，内阻不计）；
滑动变阻器R1（最大阻值为20kΩ）；
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电阻箱R2（最大阻值为999.9Ω）；
开关S1、S2，导线若干。
（1）该同学的实验电路图如图甲所示，请在图乙中连接电路实物图 。
（2）有以下操作步骤：
①断开S2，闭合S1，调节R1，使电流表G 满偏。
②将R1调到最大。
③连接好电路。
④断开S1、S2，拆除导线，整理好器材。
⑤闭合S2，调节R2，使电流表G 的示数为100μA，此时，电阻箱示数如图丙。
上述操作步骤正确的顺序为 ；测得电流表G 的内阻rg＝ Ω。
（3）误差探究：设电源电动势为E，电流表G 的满偏电流记为Ig，内阻记为rg，电流表G 的指针指在
100μA 时电阻箱的读数记为R20。则
（用Ig、rg、E 表示）。根据探究结果知，为了减
小本实验误差，应尽可能选用电动势 （填“较大”或“较小”）的电源。
【答案】
③②①⑤④ 422.7
较大
【详解】（1）[1]根据电路图甲所示，连接实物图如图所示。
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）[2]正确实验步骤是：③连接好电路；②将R1调到最大；①断开S2，闭合S1，调节R1，使电流表G 满
偏；⑤闭合S2，调节R2，使电流表G 的示数为100μA，此时，电阻箱示数如图丙；④断开S1、S2，拆除导
线，整理好器材。操作步骤正确的顺序为③②①⑤④。
[3]闭合开关S2时，认为电路中的总电流不变，流过电流表G 的电流为100μA，则流过电阻箱的电流也为
100μA，根据欧姆定律可知测得电流表G 的内阻等于电阻箱的阻值，即为
（3）[4]由题意可知，在电流表G 满偏时则有
当闭合S2半偏时则有
联立解得
又有
可得
[5] 由上式可知，为了减小本实验误差，应尽可能选用电动势较大的电源。
13．（2024·浙江·校联考一模）某学习小组测定某电池的电动势与内阻，已知其电动势
约为十几伏，内
阻约为几欧姆，实验室中提供以下器材：
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．量程为
、内阻未知的电流表
；
B．电阻箱
；
C．定值电阻
；
D．滑动变阻器
；
E．滑动变阻器
；
F．开关2 只，导线若干。
先用如图所示甲的电路来测定电流表G 内阻。实验步骤与如下：
①按图甲连接好电路，断开
，将滑动变阻器
的滑片调至图中
端所对应的位置；
②闭合
，调节
，使电流表
满偏；
③保持
不变，再闭合
，调节电阻箱电阻
，使电流表
的读数为
；
④调节电阻箱时，干路上电流可视为几乎不变，即可测定的电流表
内阻
的大小。
（1）为确保实验仪器安全，滑动变阻器应该选取 （选填“
”或“
”）；而实际干路上电流
会发生变化，故测得的电流表内阻比真实值 （选填“偏大”、“偏小”或“不变”）
（2）按图乙连接电路，闭合开关，多次调节电阻箱
的阻值，记录每次电阻箱的阻值
及对应的电流表
的示数
。作出
图像如图丙所示，处理数据得到斜率
大小为0.2，纵轴截距
为8，则求得电池的电
动势为 V，内阻为
（结果均保留两位有效数字）。
【答案】
偏小 15 6.7
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】（1）[1]由于电池的电动势约为十几伏，电流表量程为
，可知电路最小电阻应大于
，
滑动变阻器为限流接法，为确保实验仪器安全，滑动变阻器应该选取
。
[2]由于接入电阻箱
，导致干路上电流变大，当电流表
示数为5mA，则流过变阻箱的电流大于5mA，
则电流表内阻真实值大于
，故测得的电流表内阻比真实值偏小。
（2）[3][4]由实验步骤三、四可知流过电阻箱R1的电流与流过电流表的电流相等，电阻箱与电流表并联，
由并联电路特点可知，电流表内阻等于电阻箱接入电路的阻值
如图乙所示电路图可知，由闭合电路欧姆定律得
由
与
并联可知
联立解得
可知
图像的斜率为
解得电源电动势为
图像的纵轴截距为
解得内阻为
14．（2024·全国·校联考模拟预测）某兴趣小组设计实验测量灵敏电流计G 的内阻和电池的电动势和内阻，
实验电路如图所示，定值电阻
阻值已知。
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）测量灵敏电流计G 的内阻的实验过程如下：
①开始实验，将开关
拨向1，再将开关
闭合，记录电流表A 的示数为I；将开关
断开，然后将开关
拨向2 后，再将开关
闭合，调节电阻箱R，使得电流表示数仍为I；
②记下此时电阻箱的示数
，则灵敏电流计的内阻
（用题中所给符号表示）。
（2）测量电池的电动势和内阻的实验过程如下：
①开始实验，将开关
按向2 后，再将开关
闭合，调节电阻箱R，得到多组阻值R 和电流表示数I，并
画出
图像，如图所示，已知斜率为k，纵轴截距为b，可得电源电动势
，内阻
（用
题目已知的符号表示）。
②本实验中，电动势的测量值 （选填“大于”、“小于”或“等于”）真实值，内阻的测量值
（选填“大于”、“小于”或“等于”）真实值。
【答案】
等于 大于
【详解】（1）[1]根据题意可知，开关
按向1 或2 时，电流表读数一样，则电阻箱的读数等于灵敏电流
计的内阻，即
（2）①[2][3]根据题意，由闭合回路欧姆定律有
整理可得
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
结合
及题意可得
，
,解得
，
[4][5]
②
若考虑电流表A 的内阻，则有
解得
，
可知，由于电流表A 的影响，本实验中，电动势的测量值等于真实值，内阻的测量值大于真实值。
15．（2023·河北保定·河北安国中学校联考三模）某实验小组用如图所示的电路来测量一个阻值约为
的电阻
的阻值，已知电流表A1的量程为
，内阻不能忽略，定值电阻
。
（1）现有下列四种量程的电流表，则电流表A2选用的量程比较合适的是 。
A．
B．
C．
D．
（2）实验时，将滑动变阻器的滑片移到最 （填“左”或“右”）端，将开关
合向1，
合向
3，再闭合开关
，调节滑动变阻器的滑片，使两电流表的指针偏转较大，记录电流表A1、A2的示数
，求出
；断开
，将开关
合向2，
合向4，再闭合开关
，记录电流表A1、A2的示数
，求出
；则被测电阻的阻值
（用
、
表示）。
（3）实验结果 （填“存在”或“不存在”）因电表内阻引起的系统误差。
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】 D 右
不存在
【详解】（1）[1]电流表A1的量程为
，内阻约为几欧姆，
，被测电阻约为
，则电流表
A2的量程选用
，可使两电流表的指针同时偏转较大角度，则D 最合适。
（2）[2][3]实验时，将滑动变阻器的滑片移到最右端，使滑动变阻器输出电压为零，根据题意
即
即
,解得
（3）[4]从表达式可以看出，实验结果不存在因电表内阻引起的系统误差。
16．（2023·河北唐山·迁西县第一中学校考二模）某同学利用实验室现有器材，设计了一个测量电阻阻值
的实验。测量电路如图所示，实验器材如下：
电池组E（电动势为
，内阻较小、可忽略不计）；
电压表V1（量程为
，内阻为
）；
电压表V2（量程为
，内阻为
）；
定值电阻
（阻值为
）；
滑动变阻器
（最大阻值为
）；
待测电阻
；
单刀单掷开关
，单刀双掷开关
，导线若干。
（1）断开开关，将滑动变阻器
的滑片移到阻值最大的一端，按照电路图连接电路。闭合开关
，单刀
30
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
双掷开关
接1，移动滑动变阻器的滑片，使电压表指针指在满刻度的
处。该同学选择的电压表为
（选填“V1”或“V2”）；此时滑动变阻器接入电路的阻值应为
。
（2）保持滑动变阻器的阻值不变，单刀双掷开关
接2，电压表指针指在满刻度的
处，则
的测量值
为
。
（3）本实验中，未考虑电池组的内阻，这对
的测量值 （选填“有”或“无”）影响。
【答案】 V2 2000 20000 无
【详解】（1）[1][2]单刀双掷开关
接1，电压表指针指在满刻度的
处，若选择的电压表为V1，则电压
表示数为3V，电压表V1与
并联的等效电阻
由串联电路规律，有
解得R 接入电路的阻值
大于滑动变阻器R 的最大阻值
；
若选择的电压表为V2，则电压表示数为
，电压表V2与
并联的等效电阻
由串联电路规律，有
解得R 接入电路的阻值
小于滑动变阻器R 的最大阻值
。所以该同学选择的电压表为V2。
（2）[3]单刀双掷开关
接2，电压表指针指在满刻度的
处，电压表示数
由串联电路规律，有
,解得
由
,解得
31
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（3）[4]根据上述运算可知，可以把电池内阻与滑动变阻器的电阻合在一起考虑，因此本实验未考虑电池
内阻，这对
的测量值无影响。
17．（2024·河南·统考一模）学生小组用放电法测量电容器的电容，所用器材如下：
电池（电动势3V，内阻不计）；
待测电容器（额定电压5V，电容值未知）；
微安表（量程200μA，内阻约为1kΩ）；
滑动变阻器R（最大阻值为20Ω）；
电阻箱R1、R2、R3、R4（最大阻值均为9999.9Ω）；
定值电阻R0（阻值为5.0kΩ）；
单刀单掷开关S1、S2，单刀双掷开关S3；
计时器；
导线若干。
（1）小组先测量微安表内阻，按图（a）连接电路。
（2）为保护微安表，实验开始前S1、S2断开，滑动变阻器R 的滑片应置于 （填“左”或
“右”）端。将电阻箱R1、R2、R3的阻值均置于1000.0Ω，滑动变阻器R 的滑片置于适当位置。保持R1、
R3阻值不变，反复调节R2，使开关S2闭合前后微安表的示数不变，则P、Q 两点的电势 （填
“相等”或“不相等”）。记录此时R2的示数为1230.0Ω，则微安表的内阻为 Ω。
（3）按照图（b）所示连接电路，电阻箱R4阻值调至615.0Ω，将开关S3掷于位置1，待电容器充电完成后，
再将开关S3掷于位置2，记录微安表电流I 随时间t 的变化情况，得到如图（c）所示的图像。当微安表的
示数为100μA 时，通过电阻R0的电流是 μA。
（4）图（c）中每个最小方格面积所对应的电荷量为 C（保留两位有效数字）。某同学数得曲
线下包含150 个这样的小方格，则电容器的电容为 F（保留两位有效数字）。
【答案】 左 相等 1230.0 300 3.2 × 10－6 4.8 × 10－4
32
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】（2）[1]为保护微安表，实验开始前S1、S2断开，滑动变阻器R 的滑片应置于左端。
[2]由题知，使开关S2闭合前后微安表的示数不变，则说明P、Q 两点的电势相等。
[3]根据电桥平衡可知，此微安表的内阻为1230.0Ω。
（3）[4]由于微安表与R4并联，则当微安表的示数为100μA 时，R4分担的电流为
则通过电阻R0的电流I 总 = I4＋I = 300μA
（4）[5]图（c）中每个最小方格面积所对应的电荷量为q = 8μA × 0.4s = 3.2μC = 3.2 × 10－6C
[6]则150 个这样的小方格为总电荷量为Q = n × q = 150 × 3.2 × 10－6C = 4.8 × 10－4C
而微安表改装后流过R0的电流是微安表示数的3 倍，则根据电容的定义式可知电容器的电容为
18．（2023·四川成都·校联考模拟预测）某兴趣小组查阅资料得知，在0~100℃范围内，金属铂电阻的电
阻值与温度有如下关系：
，其中R0为铂电阻在0℃时的电阻，t 为摄氏温度，
为一正的常
数，称为铂电阻的温度系数。该兴趣小组想利用这一原理制作一个简易的温度传感器。
（1）他们利用图甲所示电路来测量R0的阻值，其中定值电阻
，按图甲所示电路图连接好电
路后，在0℃的条件下闭合开关S，调节电阻箱Rp，当
时灵敏电流计G 的示数为零，则R0=
。
（2）他们随后采用图乙所示电路来测量铂电阻的温度系数，可认为定值电阻
且远大于
、
。将
铂电阻置于温度为t 的环境中，调节
，测得干路电流为I0=3.00mA，则图乙中B、D 两点间的电压为
33
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（用
、
、t 和α 表示）；保持电流示数I 和
不变，多次改变温度t，测量B、
D 两点间对应的电压
，将测得的数据标在图丙所示的
图上，由此可得α= ℃-¹（保留
两位有效数字）；
（3）若实验中没有保证R、R₂ 远大于
、
，则温度系数α 的测量值将 （选填“偏大”或
“偏小”）；
【答案】 50.0/50
偏小
【详解】（1）[1]灵敏电流计G 的示数为零，则灵敏电流计G 两端电势相等，根据串并联规律有
可得
（2）[2] 由于
且远大于
、
且
，则通过
的电流等于通过
的电流，为
，则有
,
则BD 两点间的电压为
[3] 根据
可知，U 与t 成正比，
图的斜率为
则将用一条倾斜的直线将图丙补充完整，如下图所示
34
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据上图求得
图的斜率为
带入数据解得
（3）[4] 若实验中没有保证
、
远大于
、
，则通过
的电流小于通过
的电流，则
,
则有
故导致温度系数
的测量值偏小。
35
