前面分享了对象对齐工具，从单个对象对齐、批量对齐到多条曲线批量对齐，这次重点更新了批量不等间距对齐。
CAD对象对齐工具下载链接：
网站注册用户链接：
https://www.cadzxw.com/62910.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/11366.html
（已购用户直接去原链接免费升级）
插件介绍：
“对象对齐工具 V3.0”是一款专为 AutoCAD 打造的提效插件。它的核心功能是将选定对象完美贴合至各类目标曲线的切线方向，彻底解决沿复杂路径对齐与阵列的绘图难题。
核心功能亮点
双重作业模式，灵活应变
单个对齐交互模式： 主打“所见即所得”。支持在曲线上拖动鼠标动态预览位置；并可通过快捷键实时调整法向偏移量与旋转角度，精准把控每一个细节。
批量高效排布模式： 主打“效率至上”。支持单击单条或框选多条曲线进行批量处理。提供三种智能分布算法：按指定数量均分、按固定等间距排列，以及极具自定义属性的不等间距列表分布。
强悍的技术兼容与底层优化
深度识别： 完美支持直线、多段线、样条曲线等全品类曲线，甚至可直接拾取嵌套在图块或外部参照中的底层曲线。全面兼容所有 UCS 坐标系。
安全省心： 内置图层锁定检测与异常防崩溃保护机制；批量处理经过底层缓存优化，拒绝卡顿；所有操作均支持一键 Ctrl+Z 整体撤销，保证图纸纯净无残留。
这款插件非常适合需要沿道路、景观轮廓或机械复杂轨迹进行图元排布的设计师。
往期教程：
CAD对象对齐工具V2.1版使用教程：点击查看
CAD对象对齐工具V2.0版使用教程：点击查看
CAD对象对齐工具V1.0版使用教程：点击查看
今天我们主要看下多条曲线批量不等间距对齐。

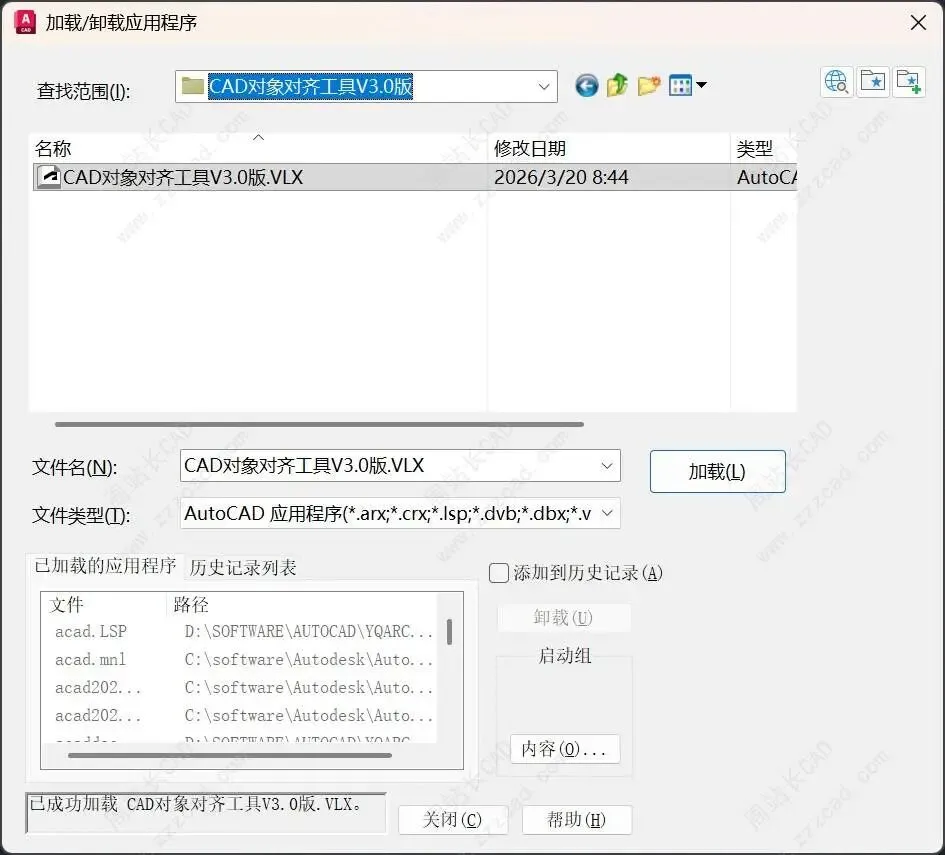

AP加载插件。
输入快捷键DXDQ回车。

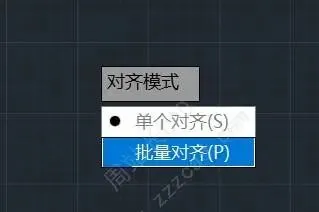

选择批量对齐。

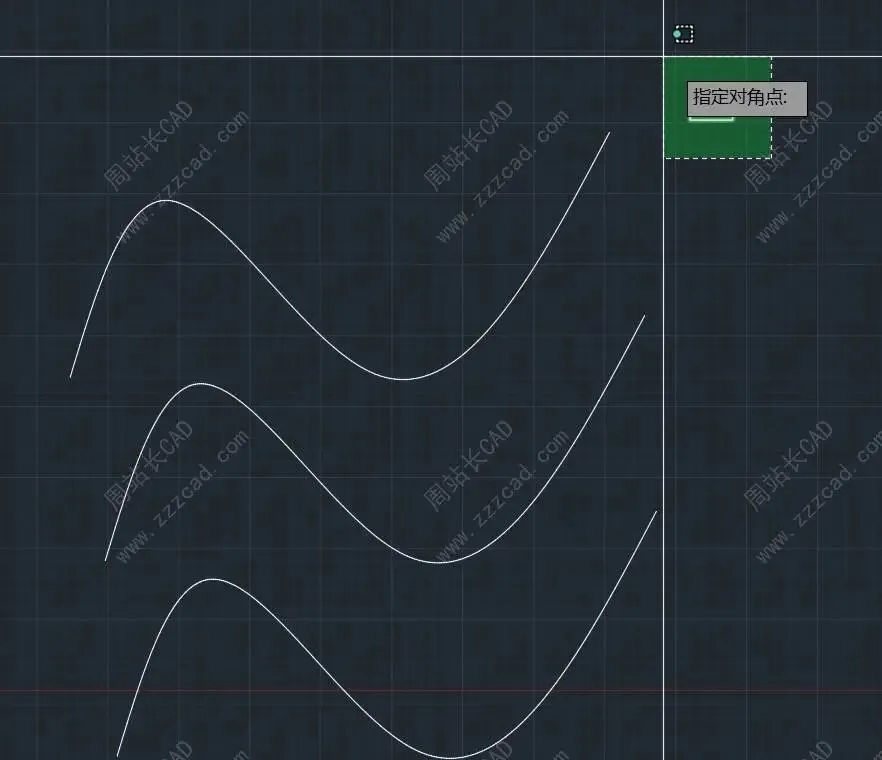

选择要对齐的对象回车。

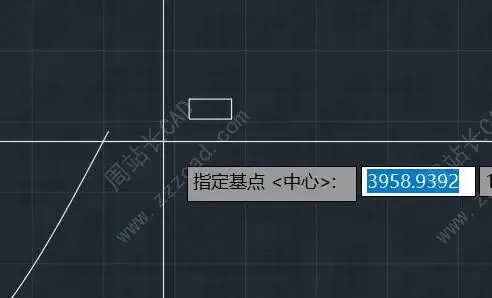

选择对象基点，空格可以直接默认中心作为基点。

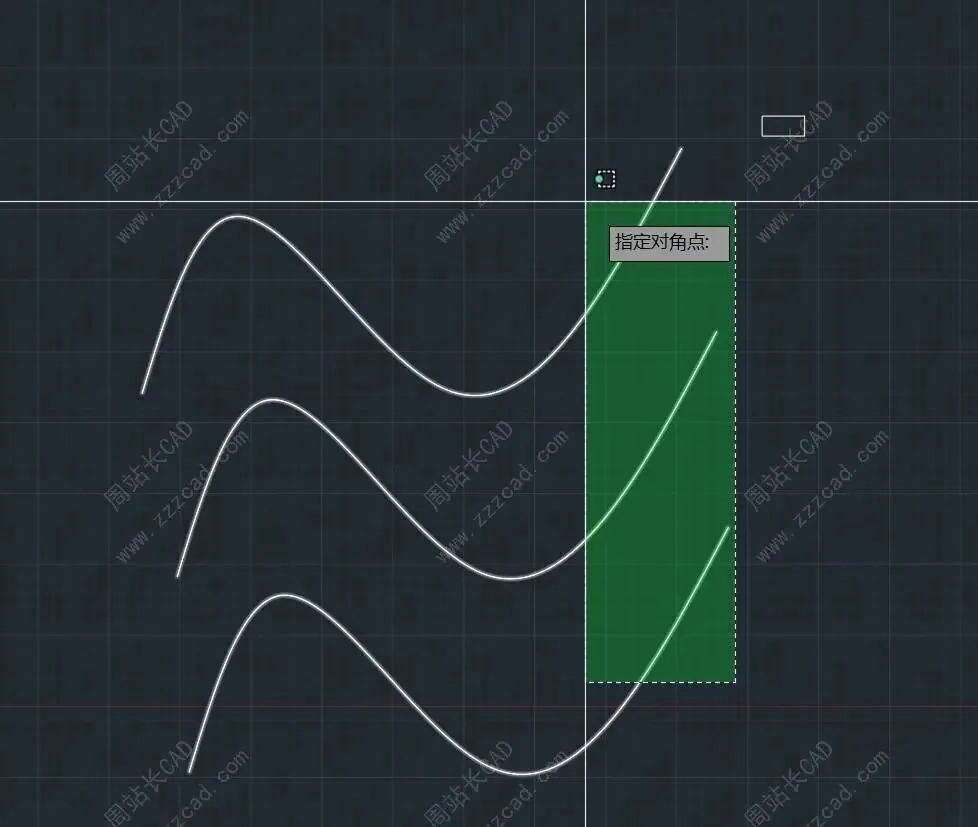

选择要对齐的对象回车。

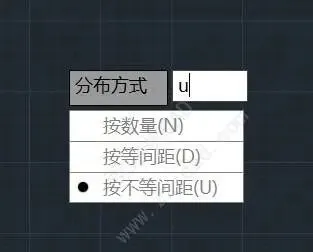

选择不等间距。

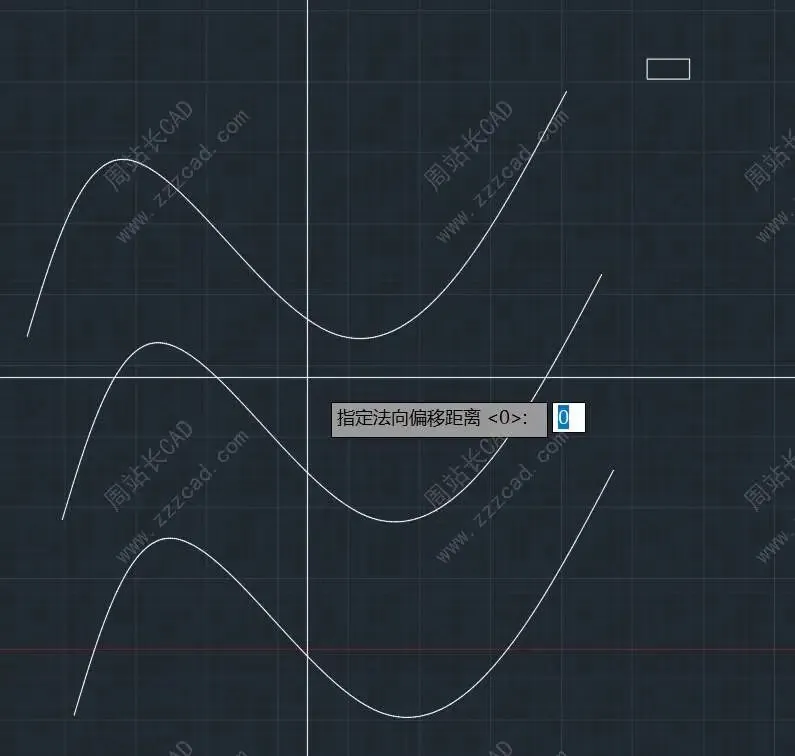

选择法向偏移量，不想偏移直接空格。

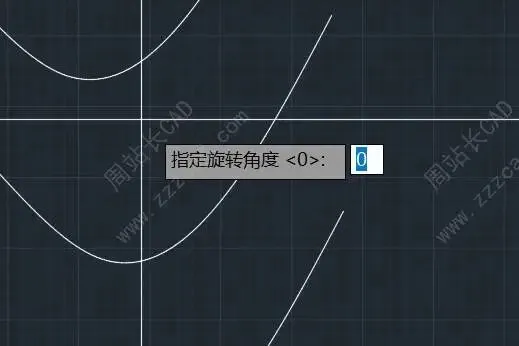

选择旋转角度，不想旋转直接空格。

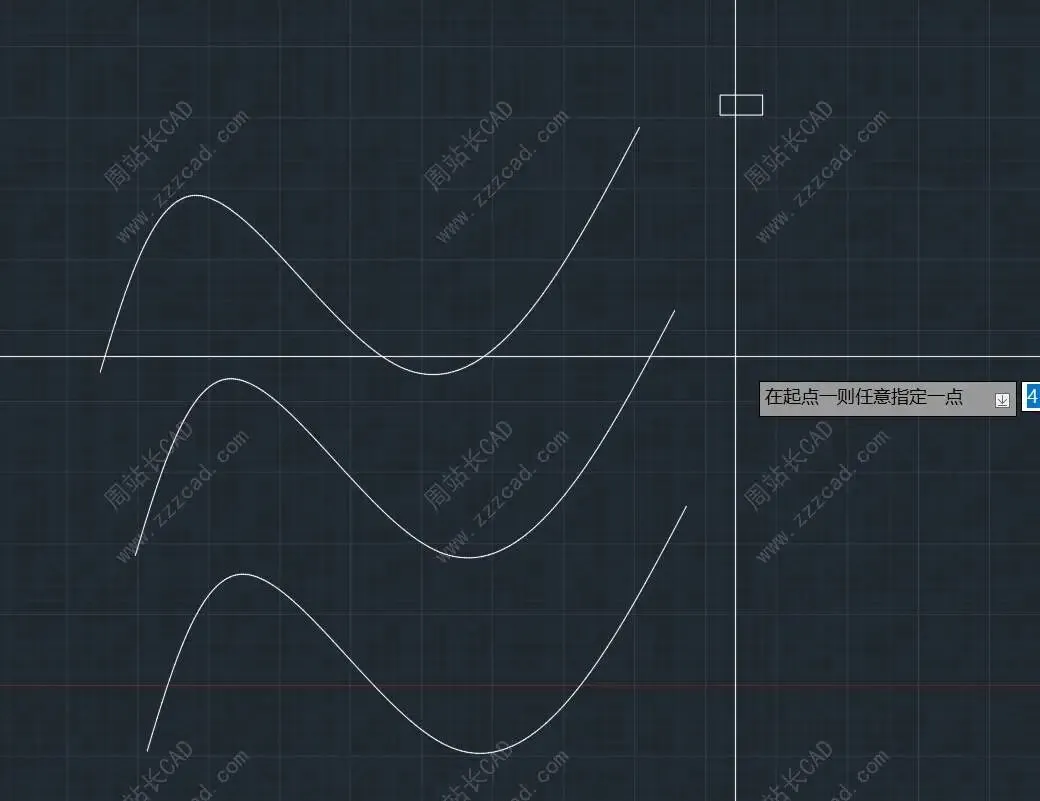

指定起点一侧，也就是你想从那边开始，比如我们想从右边开始，直接在右边任意点一点即可，或者也可以用曲线自身起点。

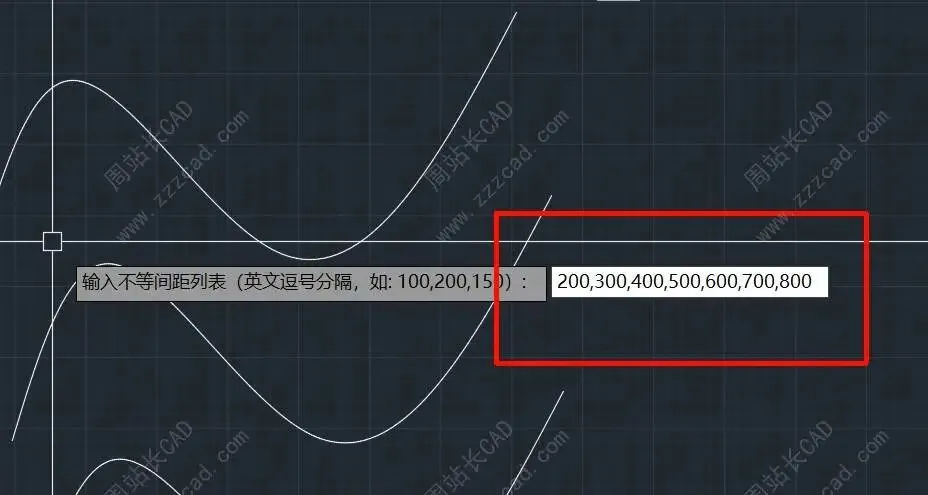

输入间距，多个用英文逗号隔开。

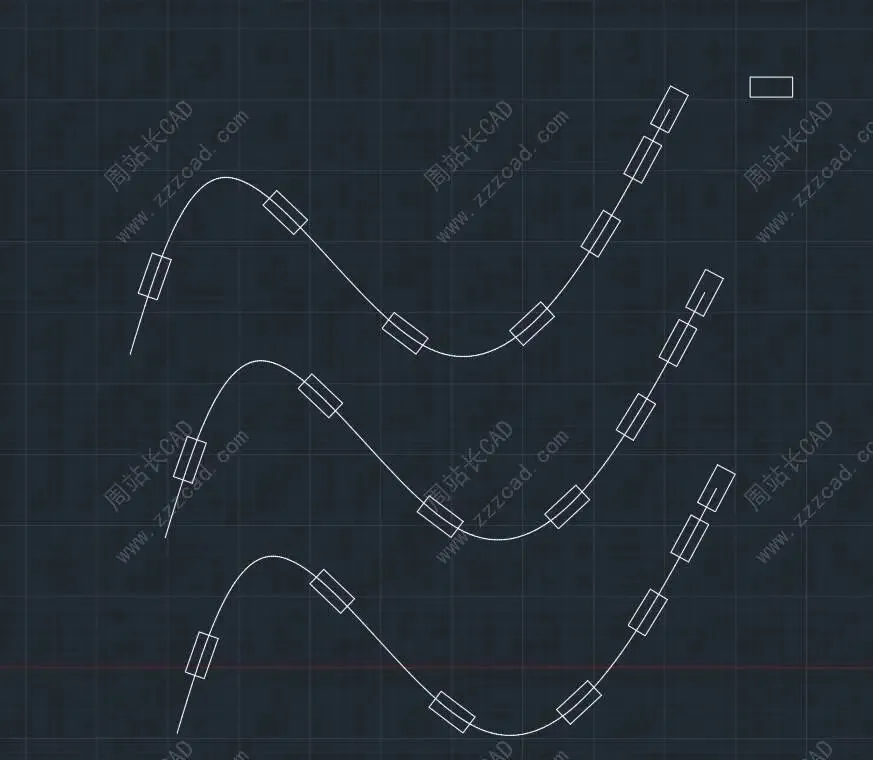

最终如图。
完。
