03.如何在Allegro X中生成pdf的同时导出可搜索化的pdf文件 I 芯巧Allegro X PCB设计小诀窍系列
大家好！在进行PCB设计交付时，我们经常需要将设计图纸导出为PDF文件，供生产、采购或客户审核使用。但普通导出的PDF就像一张静态图片——想看某个器件的位号、网络名称，只能靠肉眼一点一点找，效率极低。而Allegro X提供的智能PDF导出功能，可以生成包含文本信息、支持字符搜索的PDF文件，让审核人员只需Ctrl+F就能快速定位目标器件或网络，大大提升沟通效率。下面具体介绍一下：
-
打开工程文件，在显示选项中打开顶层或底层的丝印层面（如Silkscreen Top/Bottom）。
-
点击 【Zoom Fit】 图标，将板卡大小调整至合适的显示区域。
-

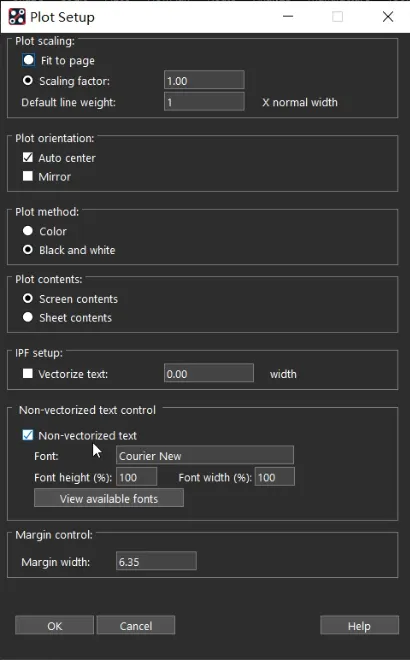

点击菜单栏 【File】 > 【File Setup】，进入打印设置窗口。
-
根据需求配置【Plot scaling】（打印比例）、【Plot orientation】（方向）、【Plot method】（彩色/黑白）等常规选项。
-
关键操作：在【Non-vectorized text control】区域，勾选 【Non-vectorized text】 选项，并选择一种通用字体（如 Courier New）。
点击 【OK】 保存设置。
图1 设置参数
-
点击菜单栏 【File】 > 【Plot】，打开打印预览窗口。
-
调整图纸方向（横/纵）以确保内容完整显示。
-
点击 【Save to PDF】 图标，为文件命名并保存至指定目录。
-

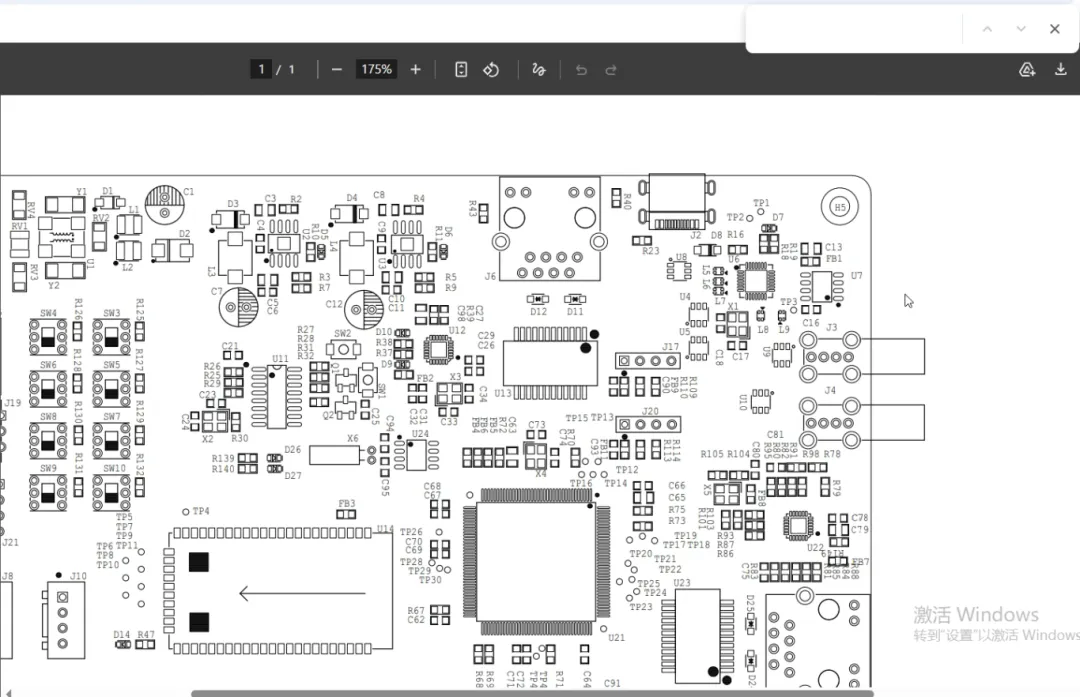

打开生成的PDF文件，使用快捷键 Ctrl+F 调出搜索框。
-
输入任意器件位号或丝印文字，验证是否可快速定位。
图2 搜索功能
