用Excel竟然能画出这个效果的局部放电PRPD图谱?

点击👇下方卡片关注我，加⭐星标第一时间收推送

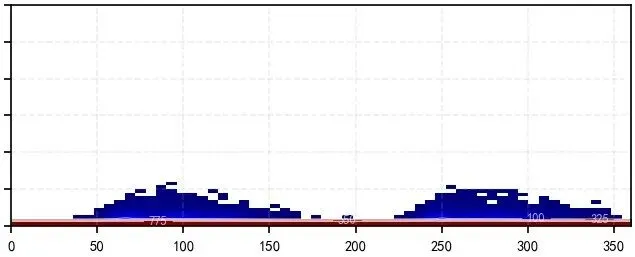

先看看效果，这是用python画出来的效果：

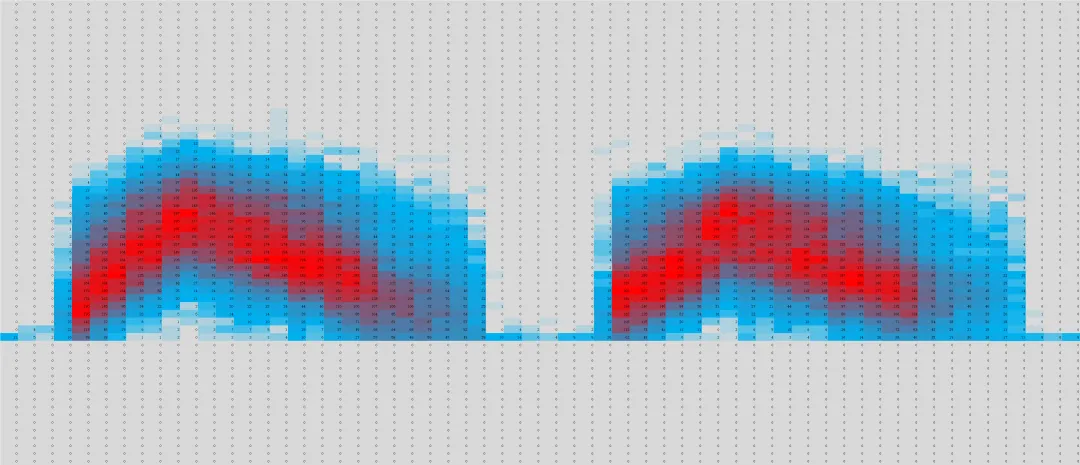

这是用excel画出来的效果：

excel效果

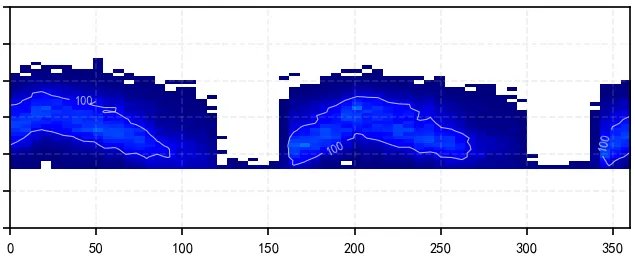

这是另一个放电图谱用python热力图方式画出来的效果：

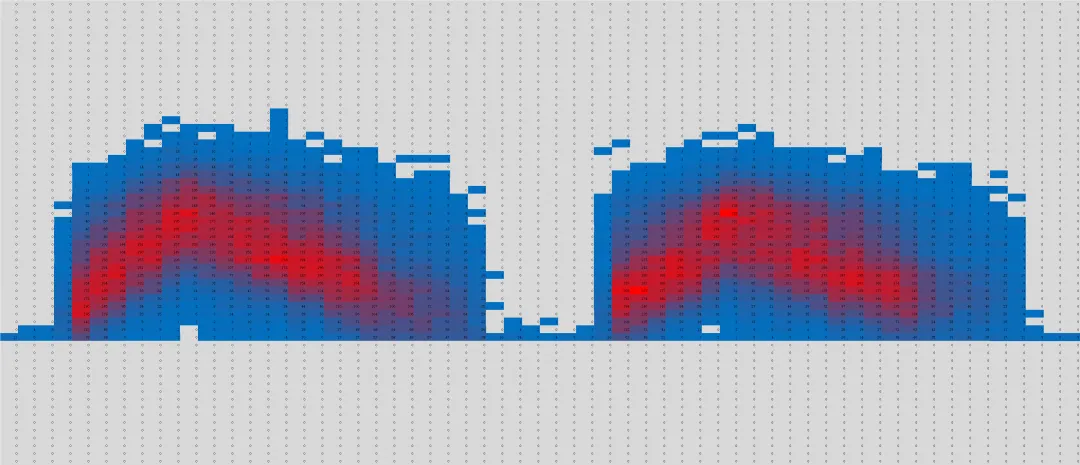

这是用excel调整相位后画出来的效果：

是不是一模一样！

最重要的是，excel中调整渐变色比用python还更加简单，还可以随意定义渐变色的色阶（只不过颜色数量最多只有3种）。

从PRPD图谱的原理来讲，如果相位格数为M，幅度格数为N，那它就是由M*N个色块组成。

我们得到PRPD矩阵数据后，根据放电次数的大小，设计一个渐变色，将每个excel格子填充成相应的颜色即可。

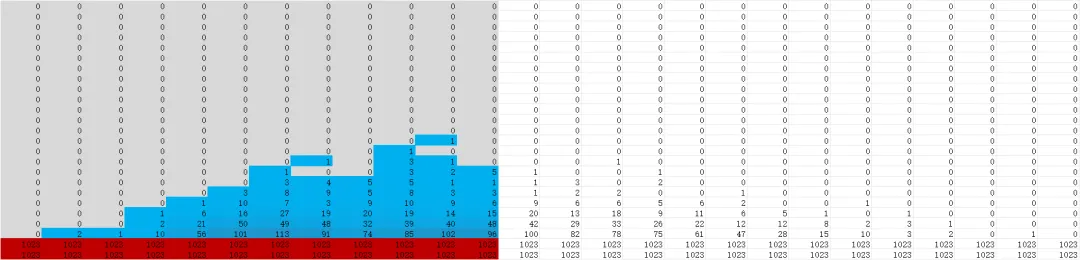

就像这样：

然而当色块数量很大的时候，全靠手搓那就太麻烦了，这时候只需要用到excel的条件突出显示单元格，就可以轻松搞定。

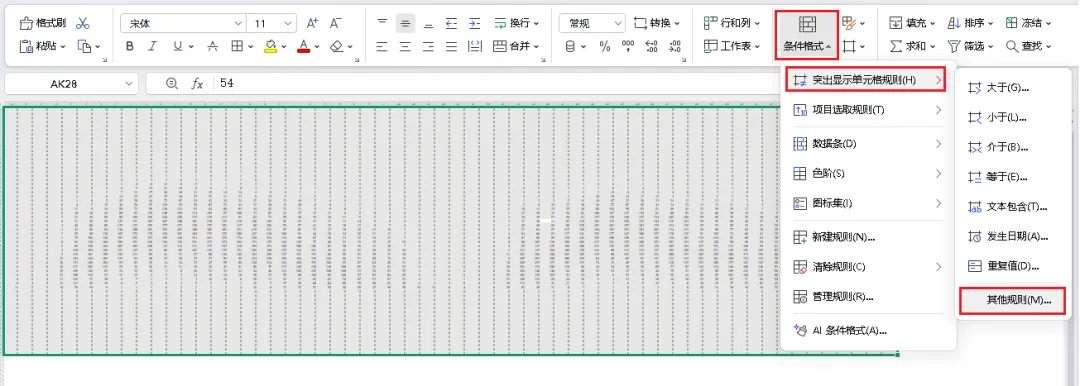

选中矩阵数据，选择条件格式-突出显示单元格规则-其他规则

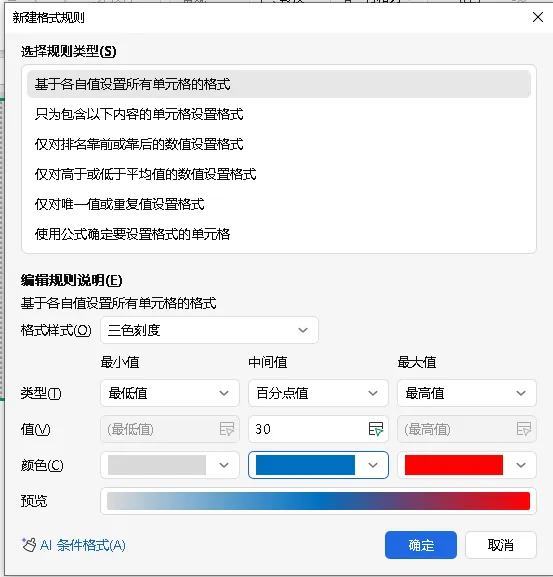

选择基于各自值设置所有单元格的格式-三色刻度

最小值可以设置一个比较浅的颜色作为背景色，中间值和最大值设置渐变色就可以了。

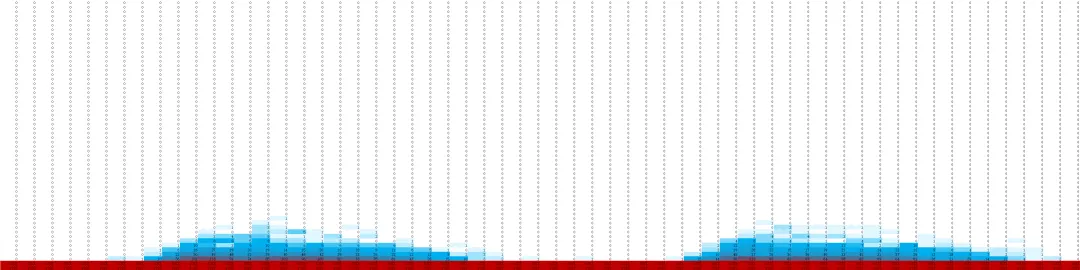

当然，如果这个颜色你不喜欢，修改中间值和最大值范围，还有对应的颜色就可以调整对应的色度。

绘图的分辨率与你的矩阵数据M和N的数量密切相关，如果你的单元格分得越细，就越不会有马赛克的感觉。

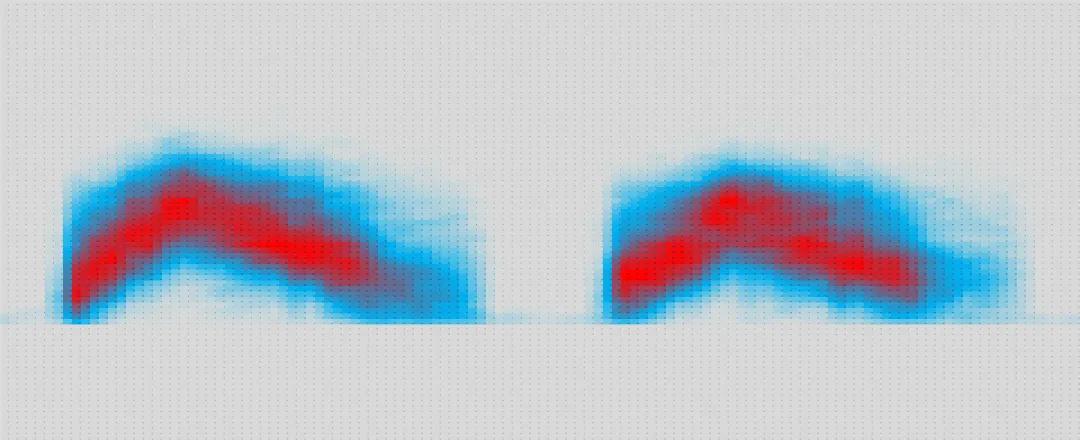

上面的图谱是用60*60的矩阵画出来的，如果把矩阵改成120*80后就会变成这样：

赶紧来试试吧！

希望今天的内容让你有所收获。动动手指点赞👍+转发🔁支持一下吧～大家共同进步。

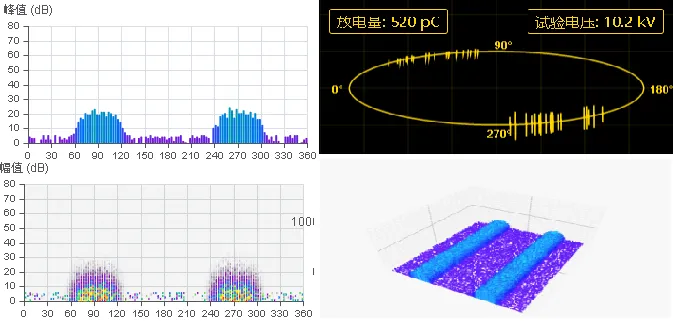

局部放电图谱模拟小程序已升级，可以模拟典型局放及干扰的椭圆波形/PRPD/Q-φ/PRPS图谱，还支持自定义图谱，点击体验：局放图谱生成工具
