优化cad插件之批量生成点之记

该插件（DZJ）要成功运行，需要满足以下几个关键前提条件：

1.  界址线（JZD线）的存在与选择：

图中必须存在代表界址线的多段线。多段线必须是 “LWPOLYLINE”（轻量多段线） 类型，并且位于名为 “JZD”的图层上。

2.  界址点（JZP点）的存在与匹配：

图中必须存在代表界址点的圆。这些点必须是 “CIRCLE” 图元，位于名为 “JZP”的图层上，并且必须包含扩展数据（-3）及位于名为 “JZP”的图层上。

数量必须严格相等：界址点圆（CIRCLE）的数量必须与界址线多段线（LWPOLYLINE）的顶点数量完全一致。如果不相等，程序将报错并终止：“界址线端点数量与界址点圆数量不相等！”。

每个位于“JZP”层上的圆（界址点）都必须包含特定的扩展数据（XData），这些扩展数据中必须包含一个 “SOUTH”字段，其结构至少应能提供生成界桩号所需的信息。如果界址点没有这些数据，程序可能无法正确生成“界桩号”等文本信息。

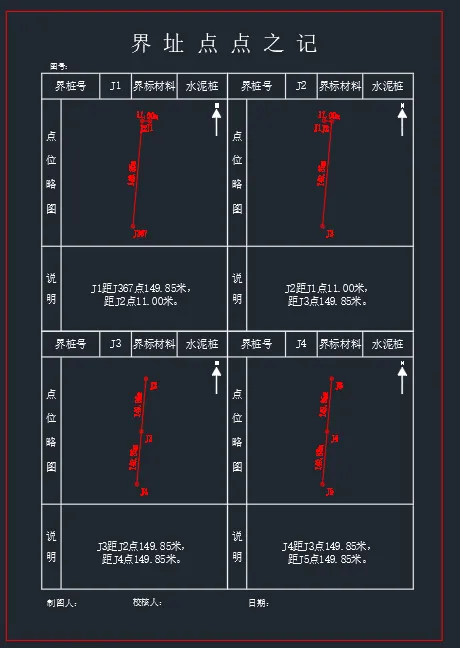

• 命令DZJ（点之记）展示效果如下：
