安卓内核Hook技术实现分析与应用

安卓内核Hook技术实现分析与应用

本文是基于知名Root框架APatch作者bmax121开源的KernelHook项目源码做的深度技术分析。本文从接口到实现，逐层拆解ARM64内核函数Hook的工程细节。

本文项目开源地址为：https://github.com/bmax121/KernelHook

本文作者：非虫（fei_cong@hotmail.com）

1 引言

在安卓安全研究、性能分析和内核功能扩展等场景中，内核函数 Hook 是一项基础技术。它的核心目标是在不修改内核源码、不重新编译内核的前提下，拦截并改变目标内核函数的行为。

传统方案各有局限：

方案
原理
不足
kprobes
断点指令触发异常
性能开销大
ftrace
函数入口处的 NOP 桩
arm64在6.4版本内核后这功能才能用
修改系统调用表
替换系统调用表项
6.9版本内核系统调用表需要调整处理
eBPF
内核态虚拟机
只能观测不能修改控制流

KernelHook采用Inline Hook方案——直接修改目标函数入口处的机器码，将控制流导向自定义逻辑。相比上述方案，它不依赖内核编译选项，不受GKI 模块限制，支持安卓9到安卓16全版本。能Hook任意导出或未导出的内核函数，且性能接近原生调用。

本文以KernelHook项目的源码为基础，从接口设计、指令重定位、中转桩、内存管理、安全机制适配等维度，完整剖析其技术实现。

2 接口与示例

KernelHook 对外暴露一组 C 接口，覆盖四大类操作：符号查找、函数替换、回调链注册、函数指针 Hook。所有接口声明在 include/hook.h 和 include/ksyms.h。

2.1 初始化

Freestanding模式（Mode A）下，模块加载后需依次完成符号系统、内存池、页表遍历器和代码写入器的初始化：

#include<hook.h>
#include<ksyms.h>
#include<kmod_compat.h>

staticint __init my_module_init(void)
{
// kallsyms_lookup_name_addr 由 kmod_loader 在加载时注入
int err = kmod_compat_init(kallsyms_lookup_name_addr);
if (err) return err;

    err = kmod_hook_mem_init();   // ROX/RW 内存池
if (err) return err;

    kh_pgtable_init();            // 页表遍历器（读取 TCR_EL1 检测页大小）
    kh_write_insts_init();        // 解析 set_memory_rw/ro/x

return0;
}

Kbuild 模式（Mode C）使用内核构建系统，直接调用内核头文件中的函数，初始化链更短。

2.2 符号查找

ksyms_lookup 和 ksyms_lookup_cache 是运行时符号查找的核心接口：

#include<ksyms.h>

// 按名称查找内核符号地址
unsignedlong addr = ksyms_lookup("do_sys_openat2");

// 带缓存版本：首次查找后缓存结果，后续直接命中
unsignedlong addr2 = ksyms_lookup_cache("vfs_read");

ksyms_lookup_cache 在全局缓存表中维护 (name, addr) 映射。对于反复查找同一符号的场景（如模块初始化期间多次引用），可显著减少开销。

2.3 函数替换

最直接的 Hook 方式：用自定义函数完全取代目标函数。

#include<hook.h>

staticunsignedlong orig_func;

// 替换函数，签名必须与目标函数一致
staticintmy_openat2(int dfd, constchar *filename,
struct open_how *how, size_t usize)
{
// 自定义前置逻辑 ...
int ret = ((typeof(&my_openat2))orig_func)(dfd, filename, how, usize);
// 自定义后置逻辑 ...
return ret;
}

staticint __init example_init(void)
{
unsignedlong target = ksyms_lookup("do_sys_openat2");
int err = hook((void *)target, (void *)my_openat2, (void **)&orig_func);
return err;
}

staticvoid __exit example_exit(void)
{
unsignedlong target = ksyms_lookup("do_sys_openat2");
    unhook((void *)target);
}

hook() 在目标函数入口写入跳板指令，跳转到 my_openat2。orig_func 指向一段经过重定位的代码——它执行被跳板覆盖的原始指令后，跳回原函数继续运行。

2.4 回调链

相比直接替换，回调链（Hook Wrap）更灵活——多个模块可以在同一函数上注册 before/after 回调，彼此互不干扰：

#include<hook.h>

// before 回调：在目标函数执行前调用
// hook_fargs4_t 表示目标函数有 4 个参数
staticvoidbefore_openat2(hook_fargs4_t *fargs, void *udata)
{
int dfd = (int)fargs->arg0;
constchar *filename = (constchar *)fargs->arg1;
    logki("openat2: dfd=%d, file=%s", dfd, filename);

// 修改参数
// fargs->arg1 = (uint64_t)new_filename;

// 跳过原始函数并直接返回
// fargs->skip_origin = true;
// fargs->ret = -EPERM;
}

// after 回调：在目标函数执行后调用
staticvoidafter_openat2(hook_fargs4_t *fargs, void *udata)
{
long ret = fargs->ret;
    logki("openat2 returned: %ld", ret);

// 修改返回值
// fargs->ret = -EACCES;
}

staticint __init example_init(void)
{
unsignedlong target = ksyms_lookup("do_sys_openat2");
// hook_wrap4: 4 参数的便捷宏，优先级默认为 0
int err = hook_wrap4(target, before_openat2, after_openat2, NULL);
return err;
}

staticvoid __exit example_exit(void)
{
unsignedlong target = ksyms_lookup("do_sys_openat2");
    hook_unwrap(target, (void *)before_openat2, (void *)after_openat2);
}

hook_wrapN 是 hook_wrap 的便捷宏，N 表示目标函数的参数个数（0 到 12），默认优先级为 0。完整形式为：

inthook_wrap(void *func, int argno, void *before, void *after,
void *udata, int priority);

其中 before 和 after 均可为 NULL——只传 before 可以做纯拦截，只传 after 可以做纯审计。

多回调与优先级

同一目标函数上可注册最多 8 个回调。每个回调携带一个priority值，决定执行顺序：

  • before 回调
    ：按 priority 降序执行——值越大越先执行
  • after 回调
    ：按 priority 升序执行——值越小越先执行

这形成了洋葱式的包裹结构：

before(100) -> before(50) -> before(0)
  -> 原始函数 ->
after(0) -> after(50) -> after(100)

多回调注册示例：

unsignedlong target = ksyms_lookup("do_sys_openat2");

// 高 priority 值的 before 回调先执行
hook_wrap(target, 4, (void *)audit_callback,  NULL, NULL, 100);
hook_wrap(target, 4, (void *)filter_callback, NULL, NULL, 50);
hook_wrap(target, 4, (void *)log_callback,    NULL, NULL, 0);

// before 执行顺序：audit(100) -> filter(50) -> log(0) -> 原始函数
// after 执行顺序：log(0) -> filter(50) -> audit(100)

回调间数据传递

before/after 回调对可通过 hook_local_t 共享数据：

staticvoidbefore_func(hook_fargs4_t *fargs, void *udata)
{
hook_local_t *local = &fargs->chain.local;
    local->data0 = ktime_get_ns();  // 记录进入时间戳
}

staticvoidafter_func(hook_fargs4_t *fargs, void *udata)
{
hook_local_t *local = &fargs->chain.local;
uint64_t elapsed = ktime_get_ns() - local->data0;
    logki("function took %llu ns", elapsed);
}

hook_local_t 提供 4 个 uint64_t 字段（data0 ~ data3），在同一次调用的 before 和 after 之间共享。不同回调槽位的local相互独立。

如需在回调中手动调用原始函数（较少见），可通过以下接口获取函数指针：

void *orig = wrap_get_origin_func(fargs);    // inline hook 场景
void *orig = fp_get_origin_func(fargs);      // 函数指针 hook 场景

2.5 函数指针 Hook

函数指针 Hook 用于拦截通过函数指针表（如 struct file_operations）间接调用的函数。与 Inline Hook 不同，它不修改目标函数的代码，而是替换指针本身的值。

直接替换：

#include<hook.h>

staticunsignedlong orig_read;

staticssize_tmy_read(struct file *filp, char __user *buf,
size_t count, loff_t *pos)
{
    logki("read intercepted: count=%zu", count);
return ((typeof(&my_read))orig_read)(filp, buf, count, pos);
}

staticint __init example_init(void)
{
// fp_addr 指向某个 file_operations 结构体的 read 字段
void **fp_addr = get_target_fops_read_ptr();
int err = fp_hook(fp_addr, (void *)my_read, (void **)&orig_read);
return err;
}

staticvoid __exit example_exit(void)
{
void **fp_addr = get_target_fops_read_ptr();
    fp_unhook(fp_addr, (void *)orig_read);
}

回调链与Inline Hook 类似，但最多支持16个回调：

fp_hook_wrap4(fp_addr, before_read, after_read, NULL);
// ...
fp_hook_unwrap(fp_addr, (void *)before_read, (void *)after_read);

2.6 接口一览

接口
功能
hook(func, replace, &backup)
替换目标函数
unhook(func)
还原目标函数
hook_wrap(func, argno, before, after, udata, pri)
注册回调链
hook_unwrap(func, before, after)
移除回调
hook_wrapN(func, before, after, udata)
便捷宏（N=0..12，pri=0）
fp_hook(fp_addr, replace, &backup)
替换函数指针
fp_unhook(fp_addr, backup)
还原函数指针
fp_hook_wrap(fp_addr, argno, before, after, udata, pri)
函数指针回调链
fp_hook_unwrap(fp_addr, before, after)
移除函数指针回调
fp_hook_wrapN(fp_addr, before, after, udata)
便捷宏（N=0..12）
ksyms_lookup(name)
查找内核符号地址
ksyms_lookup_cache(name)
带缓存的符号查找

3 Inline Hook 原理

Inline Hook 的核心思路：覆盖目标函数入口处的若干条指令，替换为跳板指令（trampoline），将控制流引向自定义代码。被覆盖的原始指令经过重定位后保存在另一块内存中，执行完毕后跳回原函数继续运行。

3.1 跳板结构

ARM64 上，KernelHook 使用 4 条指令（16 字节）构造跳板：

MOV  X16, #imm16_low           ; 目标地址低 16 位
MOVK X16, #imm16_mid, LSL #16  ; 中 16 位
MOVK X16, #imm16_high, LSL #32 ; 高 16 位
BR   X16                        ; 无条件间接跳转

如果目标函数的首条指令是 BTI 或 PAC 指令（BTI JC / PACIASP / PACIBSP），跳板扩展为 5 条，首条保留为 BTI JC：

BTI  JC                         ; 保留分支目标标识
MOV  X16, #imm16_low
MOVK X16, #imm16_mid, LSL #16
MOVK X16, #imm16_high, LSL #32
BR   X16

选择 X16 是因为 ARM64 调用约定将其定义为 IP0（Intra-Procedure-call scratch register）：不被调用者保存，且 BTI 允许 BR X16 作为合法的间接分支目标。

3.2 指令重定位

被跳板覆盖的原始指令不能简单复制到新地址执行——ARM64 中大量指令使用 PC 相对寻址，复制后偏移量会指向错误位置。

KernelHook 的指令重定位引擎（src/arch/arm64/inline.c）识别并处理 17 种指令类型：

指令类型
寻址方式
重定位策略
B
PC +/- 128 MB
重算偏移或展开为绝对跳转
B.cond
PC +/- 1 MB
反转条件 + 绝对跳转
BL
PC +/- 128 MB
绝对跳转 + 手动设置 LR
ADR
PC +/- 1 MB
替换为 MOV/MOVK 绝对地址序列
ADRP
PC +/- 4 GB (页对齐)
同上
LDR

 (literal)
PC +/- 1 MB (32/64/SIMD)
转为寄存器间接加载
LDRSW

 (literal)
PC +/- 1 MB
同上
CBZ

 / CBNZ
PC +/- 1 MB
反转条件 + 绝对跳转
TBZ

 / TBNZ
PC +/- 32 KB
反转条件 + 绝对跳转
PRFM

 (literal)
PC +/- 1 MB
转为寄存器间接预取
其他
无 PC 相对寻址
直接复制

每种类型的重定位产出长度不同（2 ~ 8 条 uint32_t 指令）。引擎预先扫描全部被覆盖指令，计算总输出长度，一次性分配缓冲区，再逐条写入。

重定位后的代码布局：

+--------------------------------------+
| BTI JC                               | <- 入口（满足 BTI）
+--------------------------------------+
| NOP padding                          | <- 对齐填充
+--------------------------------------+
| 重定位后的指令序列                      | <- 原始指令的等价实现
+--------------------------------------+
| MOV X16, #addr; BR X16              | <- 跳回原函数（跳板之后）
+--------------------------------------+

3.3 kCFI 哈希

GKI 6.1+ 内核启用了 kCFI（Kernel Control Flow Integrity）：Clang 在每个函数入口前 4 字节写入类型哈希值。间接调用前，编译器检查目标地址 -4 处的哈希是否匹配，不匹配则 panic。

KernelHook 将原始函数入口前 4 字节的 kCFI 哈希复制到重定位代码入口前 4 字节（_relo_cfi_hash 字段）。中转桩入口同样携带正确的哈希值，使 kCFI 检查正常通过。

hook_chain_rox_t 的内存布局：

+---------------------+
| _relo_cfi_hash      | <- 复制自原函数的 kCFI 哈希
+---------------------+
| relo_insts[]        | <- 重定位后的指令序列
+---------------------+
| hook_t              | <- Hook 状态
+---------------------+
| rw_ptr              | <- 指向 RW 区域
+---------------------+
| transit[]           | <- 中转桩（64 字节对齐）
+---------------------+

4 中转桩

4.1 设计目标

直接替换模式（hook / unhook）下，跳板直接跳到替换函数。但回调链模式（hook_wrap）需要中间层——中转桩（transit stub）——来调度 before/after 回调、管理参数传递和返回值。

4.2 汇编模板

中转桩的汇编模板定义在 src/arch/arm64/transit.c，编译时作为独立代码模板存在。每次注册新 Hook 时，模板被复制到 hook_chain_rox_t.transit[] 缓冲区，同时将 transit[0..1] 写入指向所属 hook_chain_rox_t 的自引用指针。

中转桩执行流程：

BTI  JC                          ; 满足 BTI 要求
ADR  X16, #0                     ; 取当前 PC
SUB  X16, X16, #offset           ; 回算 transit[] 基址
LDR  X15, [X16]                  ; 加载 rox_ptr（自引用）
LDR  X14, [X15, #rw_offset]      ; 加载 rw_ptr

STP  X29, X30, [SP, #-frame]!    ; 保存帧

; 参数右移：X7->栈, X6->X7, ..., X1->X2, X0->X1
; 腾出 X0 传递 rw_ptr
MOV  X0, X14
BLR  transit_body                 ; 调用 C 调度函数

LDP  X29, X30, [SP], #frame      ; 恢复帧
RET

4.3 调度逻辑

transit_body() 是纯 C 函数，负责组装回调上下文并按序遍历回调链：

  1. 从 rw_ptr 读取 sorted_indices[] 和回调列表
  2. 构建 hook_fargs 结构体，填入参数、返回值、本地存储
  3. 正序
    遍历 sorted_indices[]，依次调用每个 before 回调
  4. 若无回调设置 skip_origin = true，调用重定位后的原始函数
  5. 逆序
    遍历 sorted_indices[]，依次调用每个 after 回调
  6. 返回 fargs.ret

函数指针 Hook 有独立的 fp_transit_body()，步骤 4 调用保存的原始函数指针而非重定位代码。

5 内存管理

5.1 内存池

KernelHook 自行管理两个内存池，避免频繁调用内核的 vmalloc / vfree：

池
用途
容量
块大小
权限
ROX
Hook 结构体、重定位代码、中转桩
1 MB
64 字节
读 + 执行
RW
回调链数据（槽位、排序索引等）
512 KB
64 字节
读 + 写

每个池用位图追踪块的分配状态。分配时线性扫描找到连续空闲块，释放时清除对应位。

hook_chain_rox_t（含 64 字节对齐的 transit 缓冲区）分配在 ROX 池，占用多个连续块。hook_chain_rw_t 分配在 RW 池，包含最多 8 个回调槽位和优先级排序索引数组。

5.2 来源映射

origin_map 是 128 项的线性表，记录原始函数地址到 ROX 结构体指针的映射。unhook 和 hook_unwrap 通过此表快速定位对应的 Hook 结构体。

5.3 页表遍历

Freestanding 模式下无法使用 set_memory_rw/ro/x，需直接操作页表修改代码段权限。

页表遍历器（src/arch/arm64/pgtable.c）初始化步骤：

  1. 读取 TCR_EL1.TG1，判断页大小（4K / 16K / 64K）
  2. 读取 TCR_EL1.T1SZ，计算虚拟地址位宽和页表级数
  3. 通过 ksyms 解析 swapper_pg_dir、kimage_voffset、memstart_addr

代码写入流程：

  1. 遍历页表，找到目标虚拟地址的 PTE
  2. 清除 PTE_RDONLY，设置 PTE_DBM，使页面可写
  3. TLBI 刷新 TLB
  4. 写入指令
  5. 恢复 PTE 原始权限
  6. IC IVAU 刷新指令缓存

如果通过 ksyms 找到了 set_memory_rw / set_memory_ro / set_memory_x，KernelHook 优先使用这些 API。回退到页表直接操作仅在上述函数不可用时发生。

6 安全机制适配

ARM64 和 GKI 内核引入了多层安全机制。KernelHook 需逐一适配，否则 Hook 操作会触发 panic。

6.1 CFI

安卓 GKI 内核有两代 CFI：

  • Shadow CFI
    （GKI 5.4 ~ 5.15）：编译器在间接调用前插入运行时类型检查。Hook 本身不直接受影响，但替换函数的类型签名须与目标一致。
  • kCFI
    （GKI 6.1+）：函数入口前 4 字节是类型哈希。间接调用前检查哈希匹配，不匹配则 panic。

kCFI 的适配策略已在第 3.3 节说明。

6.2 PAC 与 BTI

  • PAC
    （Pointer Authentication，ARMv8.3+）：入口处 PACIASP 对返回地址签名，返回时 AUTIASP 验证。中转桩自行配对 STP/LDP X29, X30，不破坏签名链。
  • BTI
    （Branch Target Identification，ARMv8.5+）：间接分支目标须为 BTI 指令。KernelHook 在跳板入口、重定位代码入口和中转桩入口均放置 BTI JC。

6.3 SCS

Shadow Call Stack（影子调用栈）：GKI 内核在专用栈中保存返回地址副本，返回时比对。KernelHook 的中转桩通过标准 STP/LDP X29, X30 保存恢复帧，不破坏影子栈一致性。

7 构建与加载

7.1 三种模式

模式
依赖
适用场景
A：Freestanding
无内核头文件
一个 .ko 适配多个内核版本
B：SDK
预加载的 kernelhook.ko
多业务模块共享 Hook 基础设施
C：Kbuild
完整内核源码 / 头文件
有目标内核源码的开发环境

Freestanding 构建（CMake + NDK）：

mkdir build && cd build
cmake -DCMAKE_TOOLCHAIN_FILE=$NDK/build/cmake/android.toolchain.cmake \
      -DANDROID_ABI=arm64-v8a \
      -DANDROID_PLATFORM=android-30 \
      ..
make

Kbuild 构建：

make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- \
     KERNEL_DIR=/path/to/kernel/source

7.2 kmod_loader

安卓内核对第三方 .ko 有严格的加载校验：vermagic 须匹配、导入符号 CRC 须一致、struct module 布局须正确。kmod_loader 是用户态 ELF 修补工具，在加载前自动解决这些问题。

它的值解析采用策略链架构——每个需要解析的值有独立的策略链，按优先级依次尝试：

cli_override             <- 命令行直接指定
  -> probe_loaded_module   <- 从已加载模块提取
  -> probe_ondisk_module   <- 从磁盘 .ko 提取
  -> probe_procfs          <- 从 /proc 提取
  -> config_explicit       <- 精确设备匹配（内置设备表）
  -> config_automatch      <- 自动设备匹配
  -> config_fuzzy          <- 模糊匹配
  -> probe_disasm          <- 反汇编 /proc/kcore
  -> probe_binary_search   <- 内存二进制搜索

第一个成功返回的策略“获胜”，后续跳过。核心解析值：

值
说明
module_layout_crc
module_layout 的 CRC
_printk_crc

 / memcpy_crc / memset_crc
常用导入符号 CRC
vermagic
内核版本与配置标识串
this_module_size
struct module 大小
module_init_offset

 / module_exit_offset
init/exit 在结构体中的偏移
kallsyms_lookup_name_addr
kallsyms_lookup_name 内核地址

修补完成后，kmod_loader 通过 init_module 系统调用加载 .ko，同时将 kallsyms_lookup_name 地址注入模块，作为 Freestanding 模式初始化链的起点。

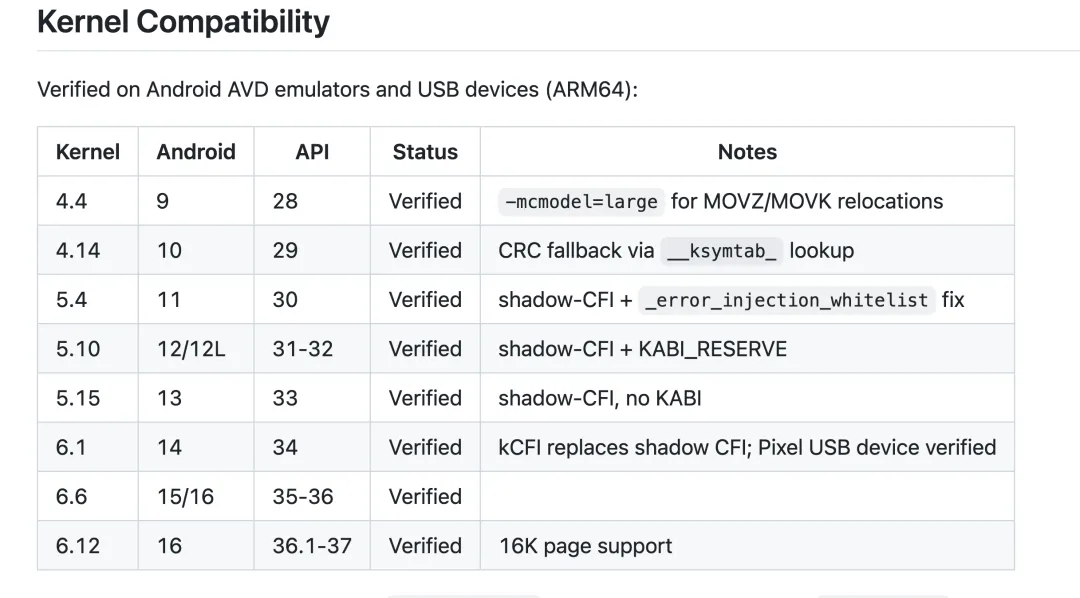

8 兼容性

8.1 内核版本

内核
安卓版本
关键特性
4.4
9 (API 28)
基线
4.9
10 (API 29)
–
4.14
11 (API 30)
–
4.19
12 (API 31)
–
5.4
12 (API 31)
Shadow CFI
5.10
13 (API 33)
GKI 模块限制
5.15
14 (API 34)
–
6.1
14 (API 34)
kCFI
6.6
15 (API 35)
–
6.12
16 (API 36/37)
16K 页

8.2 符号差异

内核函数名在版本间可能变化。KernelHook维护回退列表：

  • vmalloc
     / vmalloc_noprof
  • set_memory_x
     / set_memory_exec
  • __flush_dcache_area
     / dcache_clean_inval_poc

查找时依次尝试主名称和回退名称，首个命中即采用。

8.3 16K页

安卓16设备使用16K页内核。KernelHook在 kh_pgtable_init中通过TCR_EL1.TG1动态检测页大小，所有页表操作基于运行时值而非编译时常量，天然兼容4K和16K。

最后，如果本文对您有帮助，欢迎点赞关注与转发，感谢您的阅读。
如果您对安卓安全相关内核模块开发感兴趣，可以关注我的安卓软件开发与逆向分析系列课程，第一阶段有LKM开发，第二阶段有KPM开发，第四阶段有安全对抗应用实战。
