Rhino必备神器:物件信息实时显示插件

Rhino必备神器:物件信息实时显示插件

点击上方蓝字,关注我们

你是否早已厌倦在属性面板与视窗之间反复切换,也嫌查看选中物体的图层、颜色,以及图块名称的操作太过繁琐?

今天,我们为你带来一款极简易用、即用即上手的高效插件——Rhino物件信息显示插件。

无需复杂设置,不用频繁切换面板,它直接把关键物件信息呈现在各视窗的左上角位置,通过固定位置、非侵入式文本叠加,提升信息获取效率。

真正做到所见即所得,让你专注建模不分心,工作流更顺滑、更高效。

插件说明

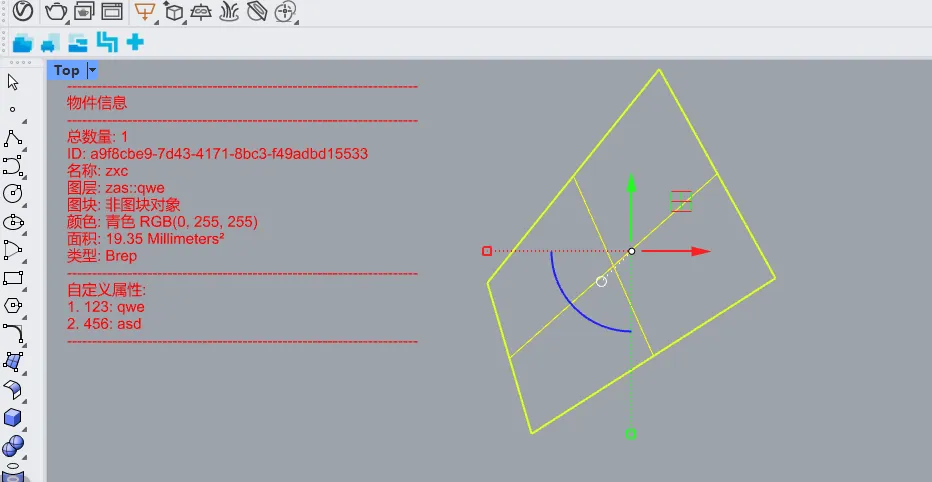

// 示例:实时显示选中对象的多维度信息

// 插件会实时显示:

// ——————————

// 建筑信息监控

// ——————————

// 总数量: 1

// ID: 9f8e7d6c-5a4b-3c2d-1e0f

// 名称: 外墙-混凝土-300mm

// 图层: 建筑::墙体::外墙

// 图块: 标准混凝土墙

// 颜色: 灰色 RGB(128, 128, 128)

// 面积: 45.67平方米

// 类型: Brep

// ——————————

// 自定义属性:

// 1. 材料: C30混凝土

// 2. 厚度: 300mm

// 3. 防火等级: 2小时

// 4. 保温层: 50mm挤塑板

// ——————————

Rhino物件信息显示插件是一款轻量级的Rhino8兼容插件。它的核心功能极其纯粹:在Rhino各视窗的左上角,创建一个始终置顶、非侵入式的文本信息显示区域。

当你选中一个或多个物件时,插件会在100毫秒内自动、实时地更新显示内容。整个过程无需任何额外点击,信息就像驾驶舱的抬头显示器一样,清晰地叠加在建模视窗之上,却又不会遮挡你的核心操作区域。

● 界面原生感信息显示区域仅为纯文本叠加,无任何背景面板或边框,宛如Rhino视窗原生生成的信息,极度简洁。设置面板采用标准的Rhino模式对话框,布局与风格与Rhino自身的设置窗口保持一致。

即装即用以标准的.rhp插件格式开发,基于成熟的RhinoCommon SDK(,安装与加载方式与任何Rhino插件无异,稳定兼容Rhino7及更高版本。

主要功能详解

01 自定义文本

你可以在设置中输入任意提示性文本(如项目编号、当前任务等),它会固定显示在第二行。这是你的个性化笔记区。

02 总数量

清晰告诉你当前选中的物件总数,一目了然。

03 ID

物件的唯一身份标识。

04 名称

用户为物件定义的名称。

05 图层

通过递归查找父子图层,构建完整的图层路径。

// 构建层级化图层路径

结构::柱::混凝土::C30

结构::梁::钢梁::H型钢

设备::暖通::风管::主风管

06 图块

如果选中的是图块,就显示它的名称;不是就显示 “非图块”。

选中图块 → 显示:图块: 你的图块名

选中普通物体 → 显示:图块: 非图块对象

07 颜色

插件内置了相应的颜色识别系统,不仅可以显示选中物体的RGB值,还能自动识别并显示常见的颜色名称。

08 类型

第一个选中物件的几何类型,如曲线、曲面等。若选中多个,则显示“多种类型(数量)。

09 自定义属性

展示第一个物件的所有自定义属性文本键值对,格式为“键: 值”,是管理扩展自定义属性文本数据的利器。

息显示设置说明

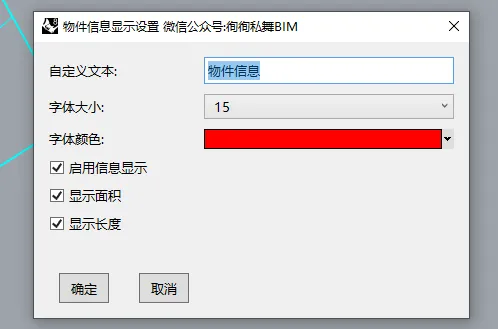

01 设置

青葱岁月,弹指间,毕业季到来。恍惚昨天还是那稚气未脱懵懂的样子,才觉时光如此短暂。天南地北,各奔东西。

● 自定义文本可以在第二行固定显示任何文本,如项目编号、设计阶段提示或个人签名,让此信息区成为你的专属标签。

● 字体大小:通过下拉菜单选择适合你屏幕分辨率的字号。

● 字体颜色:提供字体颜色设置。可以根据模型背景色的深浅,调整出对比度最舒适、最护眼的显示方案。

● 启用信息显示:控制整个信息显示系统的开关。勾选☑️则启用信息显示,不勾选则不启用信息显示。

● 显示面积:控制是否计算和显示构件的面积信息。勾选☑️则显示面积信息,不勾选则不显示面积信息。

● 显示长度:控制是否计算和显示构件的长度信息。勾选☑️则显示长度信息,不勾选则不显示长度信息。

● 键呼出:只需在Rhino指令行输入预设的快捷命令XVK,设置面板即刻弹出。

结语

Rhino物件信息显示插件不仅仅是一个工具。它将隐藏的数据推到台前,将多步的操作缩为一瞥,化被动查询为主动展示。它节省的不仅是每次零点几秒的操作时间,更是无数次思路被打断所累积的精力消耗。
