芯片设计必备软件大盘点!版图工具对比表

做芯片设计，选对软件真的能少走太多弯路。

不少刚入行的朋友，都有同样的问题：芯片设计到底要用到哪些软件？版图设计该选哪个工具？

今天不搞晦涩的专业术语，就以过来人的经验，跟大家好好聊聊芯片设计全流程主流软件，再把版图相关软件做个直白对比，新手看完也能一目了然，直接对照着选就行。

一、芯片全流程，这些主流EDA软件要知道

芯片设计离不开EDA工具，行业里基本被Cadence、Synopsys、西门子EDA（原Mentor） 三大厂商包揽，不同设计环节对应不同软件，分工特别明确。

1. 前端设计/仿真类

前端主要负责电路逻辑、功能实现，先把电路原理和功能验证到位，才会进入后端版图设计。

• Cadence Spectre：模拟电路仿真的顶流工具，精度超高，运放、LDO等模拟电路仿真基本都用它，和自家版图工具适配度拉满。

• Synopsys VCS+Verdi：数字电路仿真+调试黄金组合，仿真速度快，调试界面友好，大规模数字设计必备。

• Cadence Xcelium：同样是数字仿真利器，混合信号仿真表现很出色，兼容性也强。

2. 后端物理设计/版图类

这部分就是我们核心做的版图设计环节，把前端的电路转化为可制造的版图图形。

• Cadence Virtuoso：模拟/混合信号版图绝对的主流，行业认可度最高，不管是校招还是社招，基本都是必学工具，功能全面，适配所有工艺节点，新手入门、资深工程师都在用。

• Synopsys Custom Compiler：全定制设计工具，数字、模拟版图都能做，界面简洁，和Synopsys自家前端工具无缝衔接。

• 西门子EDA Aprisa：侧重数字后端布局布线，大规模数字版图设计效率不错，先进工艺适配也很到位。

• L-Edit：由 Tanner Research 开发（现属于 Siemens EDA）。作为一款专业的 IC、MEMS 设计工具，它最大的优势在于支持 Windows 系统，操作界面相对直观简洁，上手门槛比工业级大型工具要低很多，非常适合新手入门练习、科研及小型项目使用。

3. 物理验证类

版图画完，必须过DRC、LVS验证，这一步是流片前的关键，工具几乎是标配。

• 西门子EDA Calibre：行业公认的验证标准，DRC/LVS/寄生参数提取全能打，准确率高，几乎所有芯片公司都用它做最终签核。

• Cadence Quantus：和Virtuoso完美适配，不用切换工具，直接在设计环境里做验证、提取寄生参数，日常调试超方便。

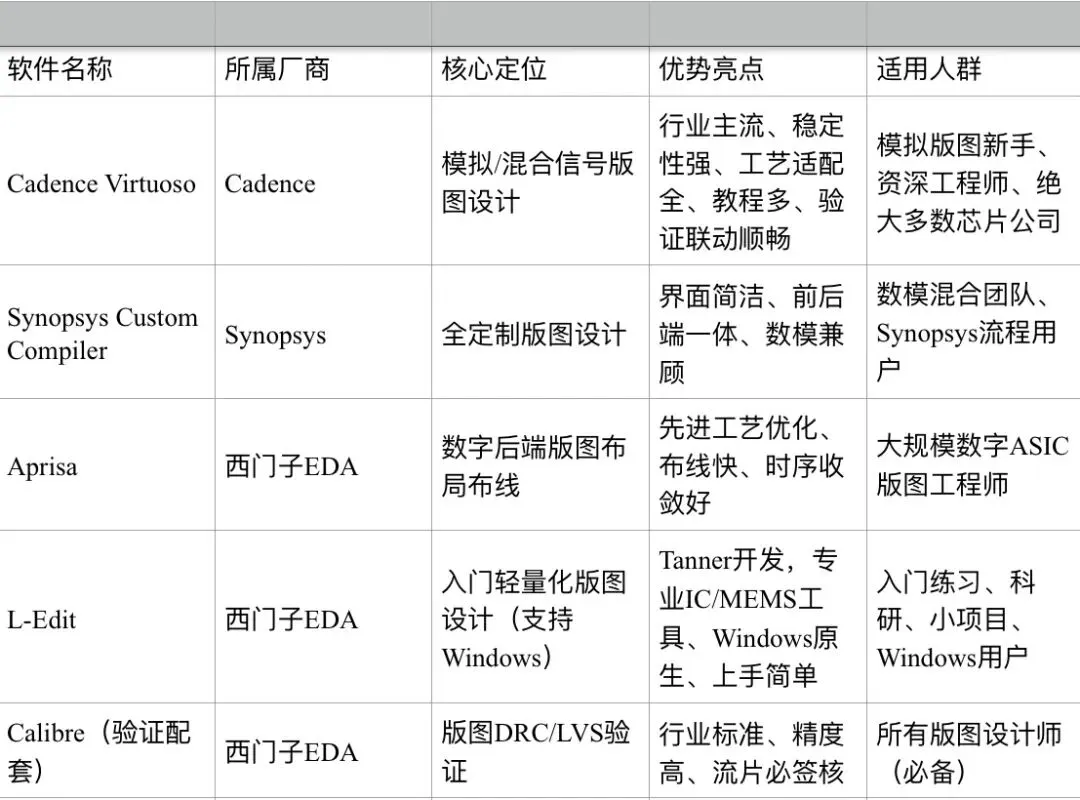

二、版图设计核心软件，一张表对比清楚

直接上对比表，不用挨个翻资料，各个工具的优势、适用场景一眼看懂，新手选工具、老手做参考都合适。

简单说几句心里话：
如果是做模拟版图，无脑冲Virtuoso就对了，不管是找工作还是日常项目，它都是刚需，学习资料多，遇到问题也好解决；
如果是做数字为主的版图，可根据公司整体流程选Custom Compiler或Aprisa；

新手入门想快速上手练习，家里电脑配置不一定能跑得起大型Linux环境，也可以先用L-Edit熟悉版图逻辑，后续再深耕主流工具；
而Calibre，不管用哪个版图工具，最终都要靠它做验证，属于必学的配套工具。

三、新手入门小建议

刚开始学不用贪多，先把Virtuoso+Calibre吃透，这是模拟版图工程师的核心组合，掌握这一套，找工作、做项目基本都够用。
数字版图方向就跟着公司流程，主攻对应工具，先精通一个，再去了解其他软件的差异，效率更高。

芯片设计软件看似繁杂，其实每个环节都有固定的主流选择，找准方向深耕，远比盲目学多个工具更有用。

你们平时用哪款版图软件？有没有遇到过软件操作难题？评论区一起聊聊~
