以欧司朗e:cue LAS 软件为例,浅谈声光视械等表演控制系统ShowControl的常规应用
欧司朗e:cue LAS软件除了用作常规亮化控制以外，其丰富的第三方协议还支持与灯光控台、音视频软件、机械、水火特效、舞美装置等等系统联动。

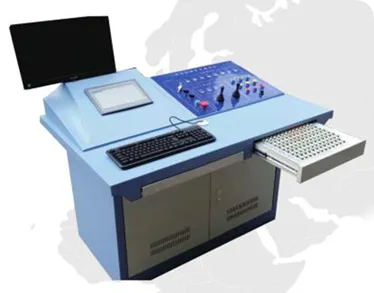

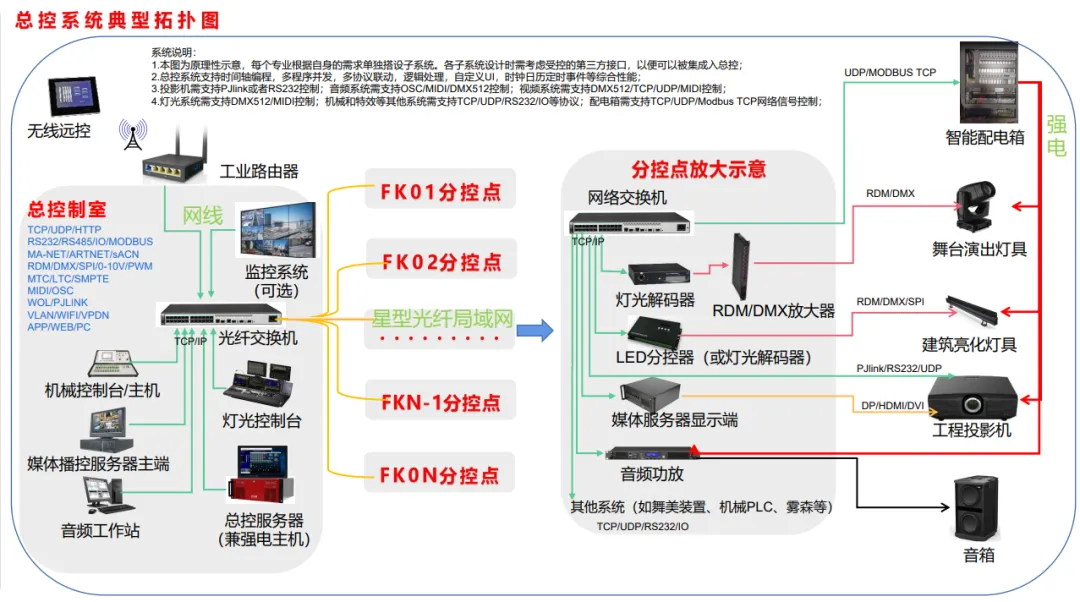

常见的表演控制系统，以灯光音视频机械等各控台为中心、时间码为同步信号，将灯具、音响、投影、LED屏、喷泉、焰 火、激光和机械动作等跟随演出同步推进。总控系统在表演控制系统（基于时间轴）的基础上，又加上了传统的设备控制（如设备开关机等）和逻辑控制。
【本文不讨论诸如云控系统、能耗分析、故障告警、工单系统、视频监控、GIS地图、付费系统、交互系统等常规控制以外的需求】

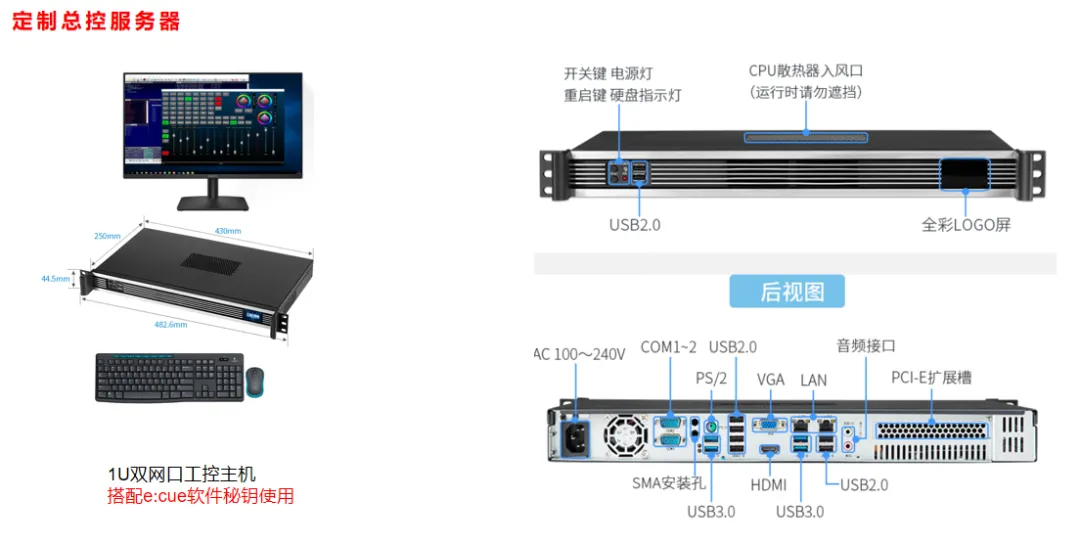

目前市场上主流的控制品牌都是以进口品牌为主（如Alcorn、Q-sys、modulo pi、Medialon等），价格昂贵， 多数厂家还需要强制搭配自家的硬件使用。而欧司朗 e:cue的控制系统，其优点是可自行选配工控PC作为服务器， 只需要一套LAS软件即可以实现上述功能，相比于其他品牌， 可大幅节约工程预算。

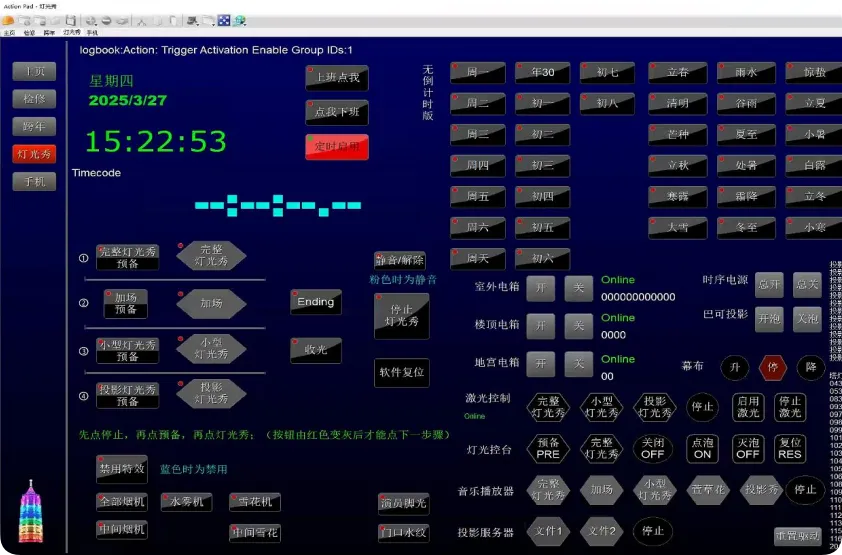

1. 演出流程控制
（管理多个时间码运行、一键复位、急停）
2. 设备一键开关
（远程送电断电、电脑开关机、投影开关泡等）

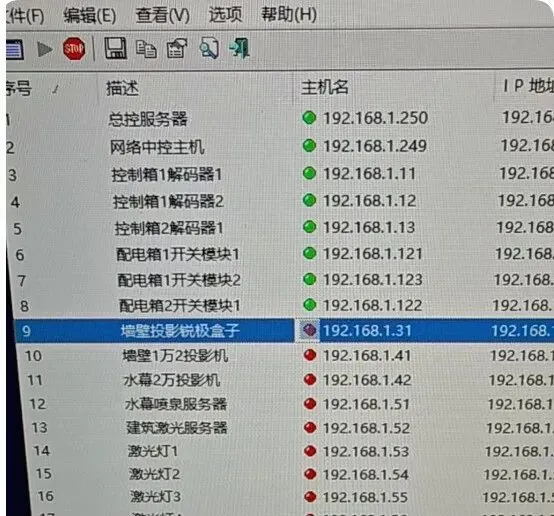

3. 设备状态监测
（跨VLAN监视各子系统网络设备在线情况）
4. 集中设备管理
（VNC局域网远程桌面集中管理各PC）
5. 散点逻辑处理
（散点程序手动、定时、传感器触发、4G/APP）

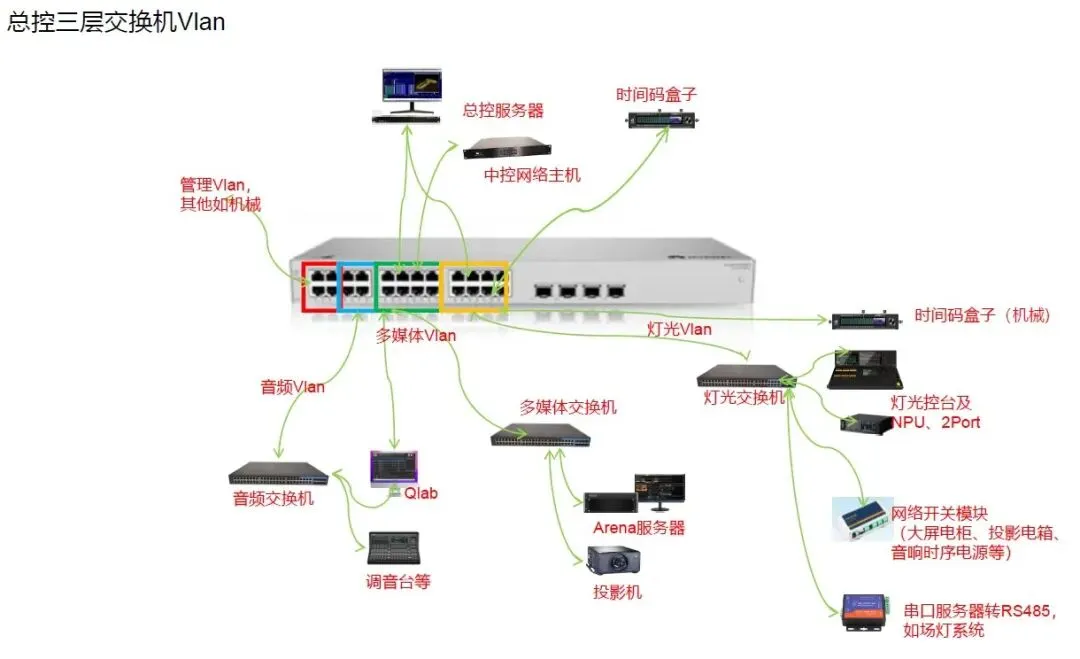

若子系统或网络设备数量少，可直接组建一个小规模局域网即可。若子系统较多、网络设备量大，建议使用三层交换机划分VLAN组网。如：
将所有网络设备联网的好处之一，是可在同一台总控电脑上访问所有网段的设备，集中高效管理，如检测设备通讯状态、远程桌面管理等。

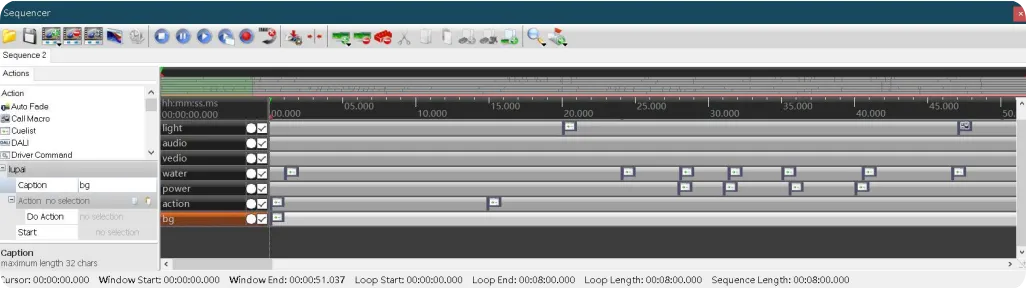

e:cue LAS软件支持Sequence序列，多轨道时间轴。SMPTE/MTC接收，MTC时间码发送。

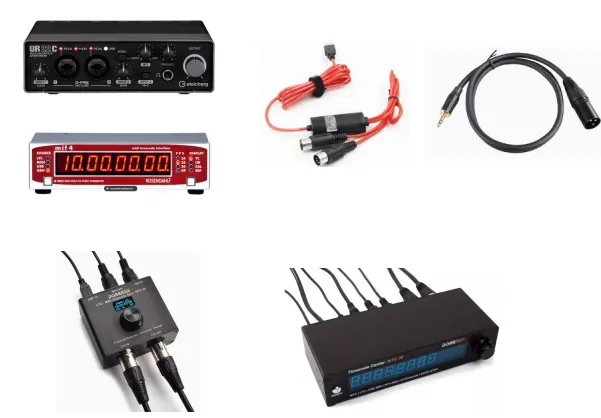

使用MTC/LTC时间码同步控制灯光、音视频子系统，可能需要用到声卡、MIDI线、时间码盒子等配件。

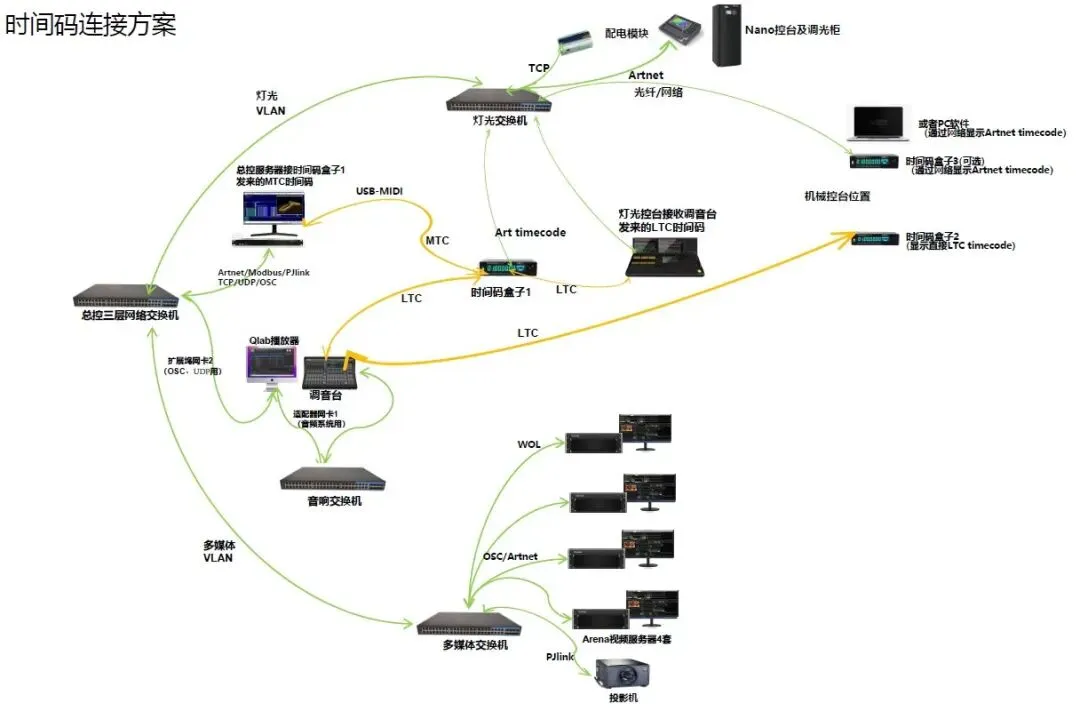

时间码的连接结构可根据现场情况调整，依据设备接口和项目需求组合出最合理的方案。如：

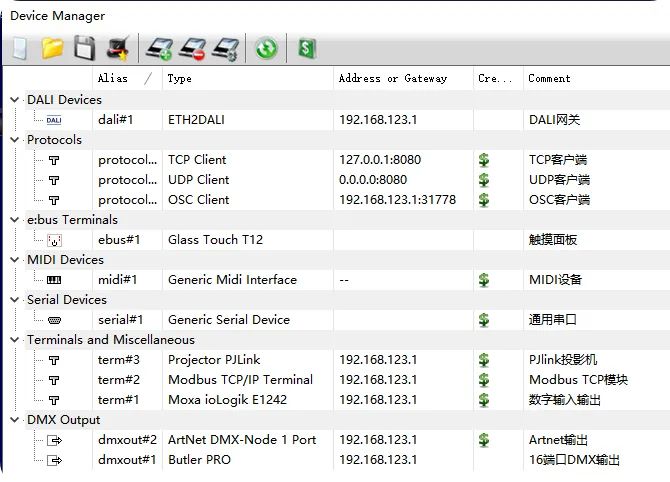

e:cue LAS软件支持包含舞台领域和工业自动化领域的多种控制协议，与各子系统可互相控制。软件采用框架式结构，用到什么硬件或软件协议就添加什么。

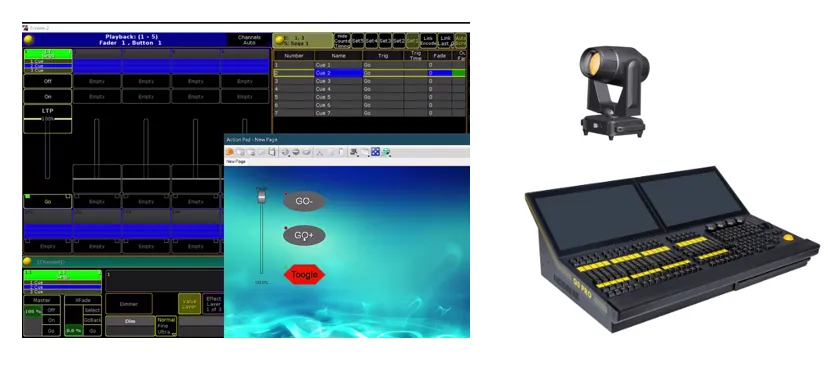

舞台灯光系统通常由MA2/MA3灯光控台（或其他品牌）控制，通过控制MA2控台达到集成目的，主要用以控制摇头灯、染色灯等舞台灯具，以及特效设备等。

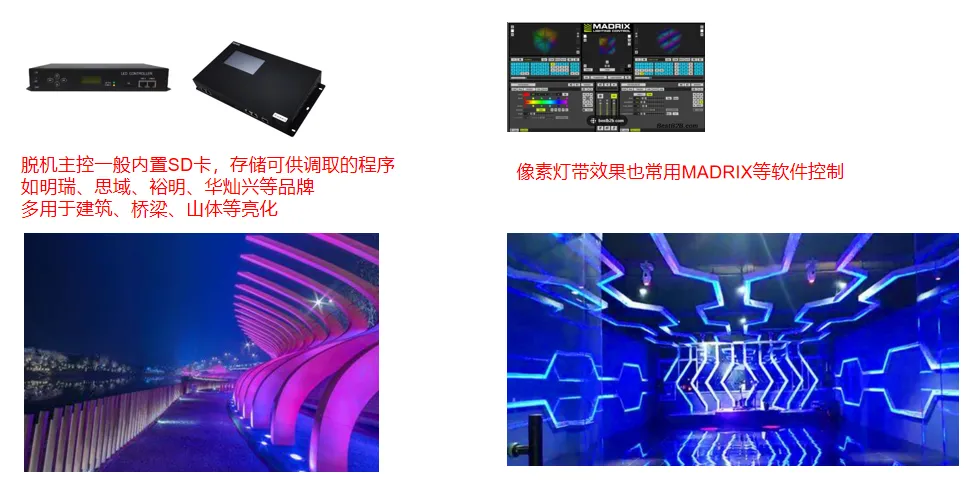

景观亮化系统，一般通过控制脱机主控/主控电脑软件的方式，控制亮化子系统。
常用控制协议：
DMX512/Modbus/IO/TCP/UDP

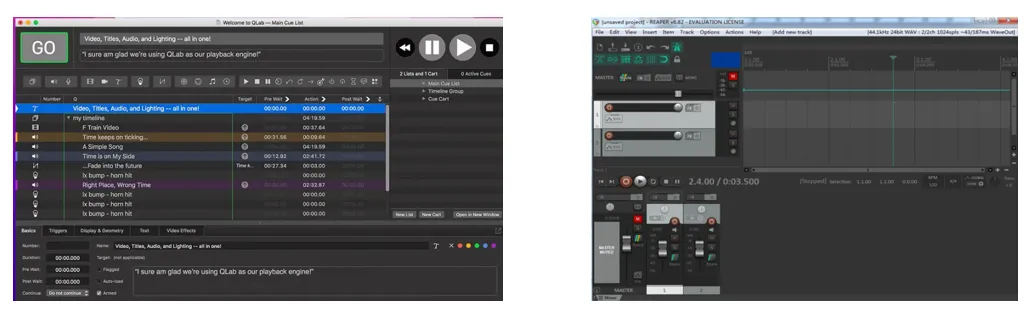

音响系统通常由Qlab、Reaper、cubase等音频软件控制，或音源取自视频控制的主机，通过控制这类软件达到集成目的。
常用控制协议：
OSC/MIDI/LTC时间码

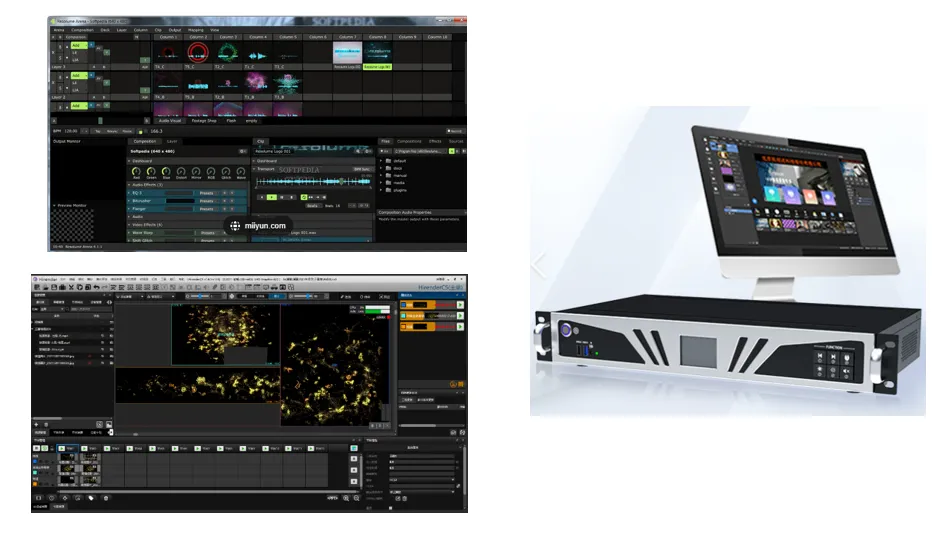

多媒体系统一般由投影机和LED大屏系统组成。显示通常由媒体服务器如Hirender/凯视达/Arkaos/Arena等控制信号源，通过控制这类软件达到集成目的。
常用控制协议：
TCP/UDP/OSC/Artnet/MIDI/LTC时间码

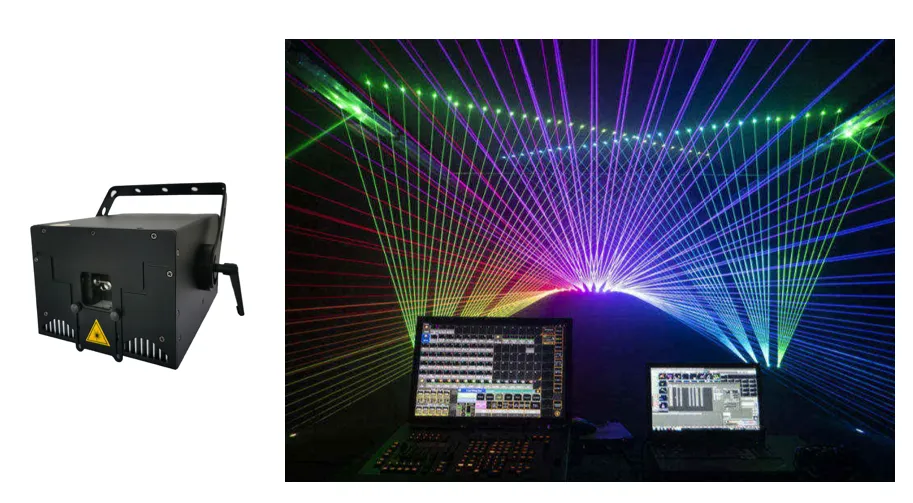

激光灯具可通过控制协议直接控制beyond等激光软件，也可以通过MA2等控台控制脱机状态的激光灯的FB4盒子。
常用控制协议：
Artnet/DMX512/OSC/TCP/UDP

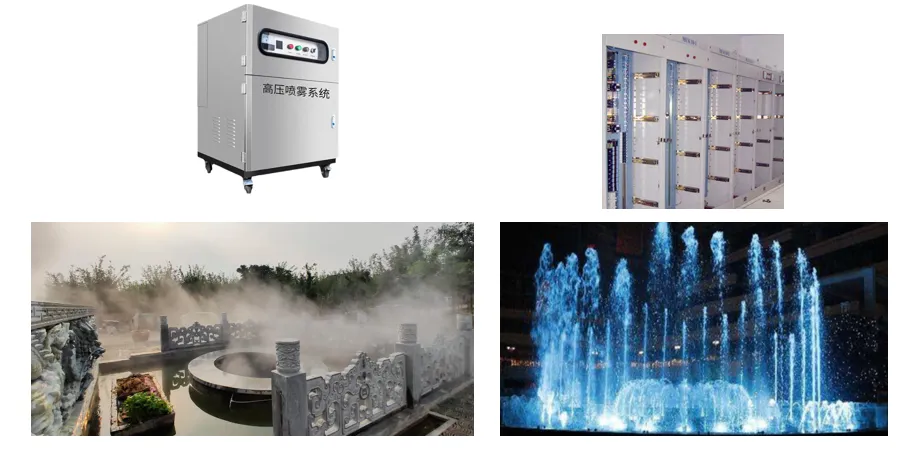

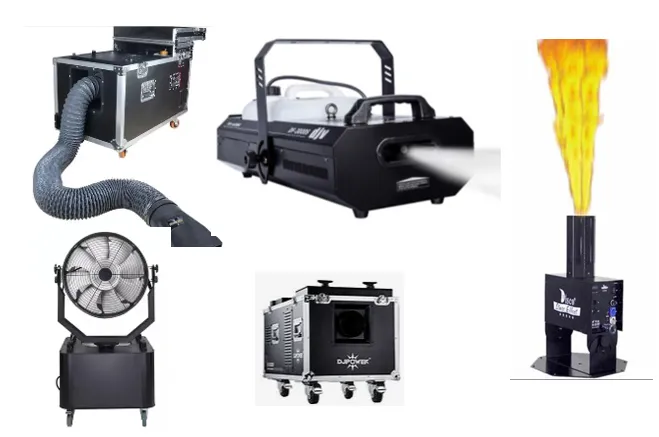

雾森和喷泉系统自身若有控制接口，可通过对应控制协议直接控制。若雾森主机等无外控协议，可通过控制配电的方式控制雾森的开启与关闭。
常用控制协议：
Artnet/DMX512/RS485/IO
考虑安全因素，机械设备的控制系统一般要求相对独立。若有条件可以接入总控系统，原理同其他第三方系统。
常用控制协议：
Artnet/DMX512/RS485/Modbus RTU

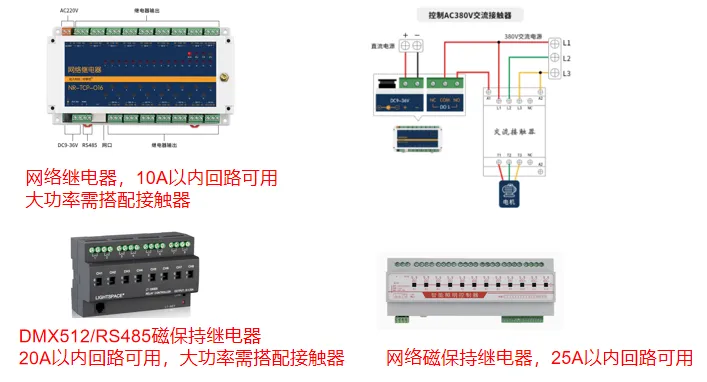

通过控制网络继电器模块达到控制配电的目的推荐使 用Modbus TCP（优点是可获取开关状态）。
Modbus TCP/TCP/UDP/RS232/RS485/DMX512等

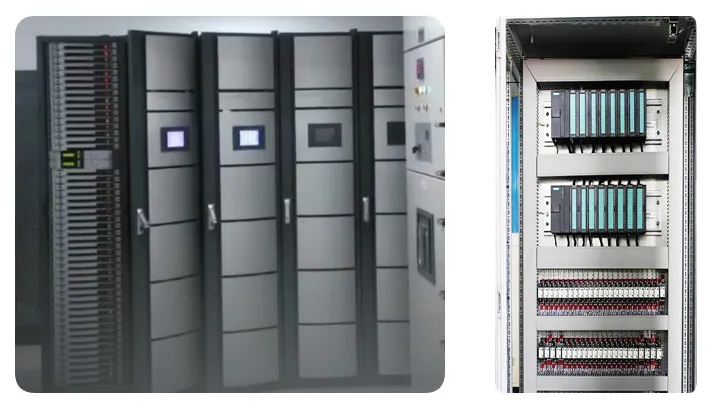

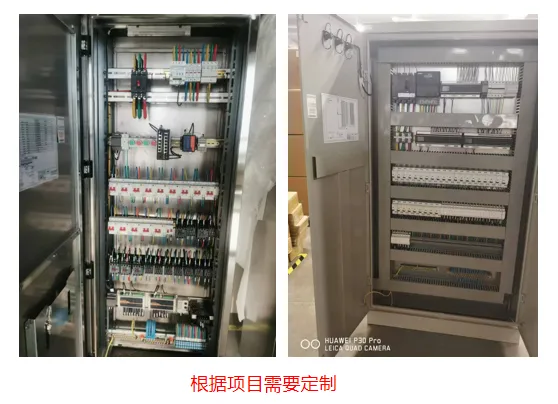

另外，也可控制舞台领域的电源直通柜、工业自动化领域的PLC电箱等配电设备。

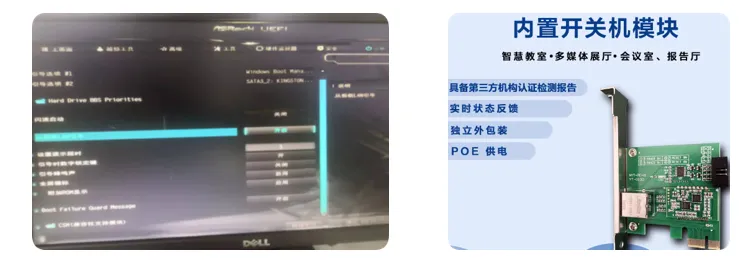

一般通过网络唤醒功能，或UDP开关机卡等方式控制项目中的计算机主机开关机。

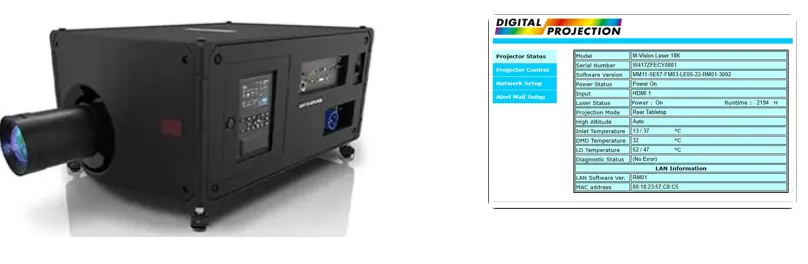

一般通过PJlink或者投影机的TCP/UDP命令控制投影机的开关泡、开关光闸等功能。或使用WEB页面、专用软件控制。

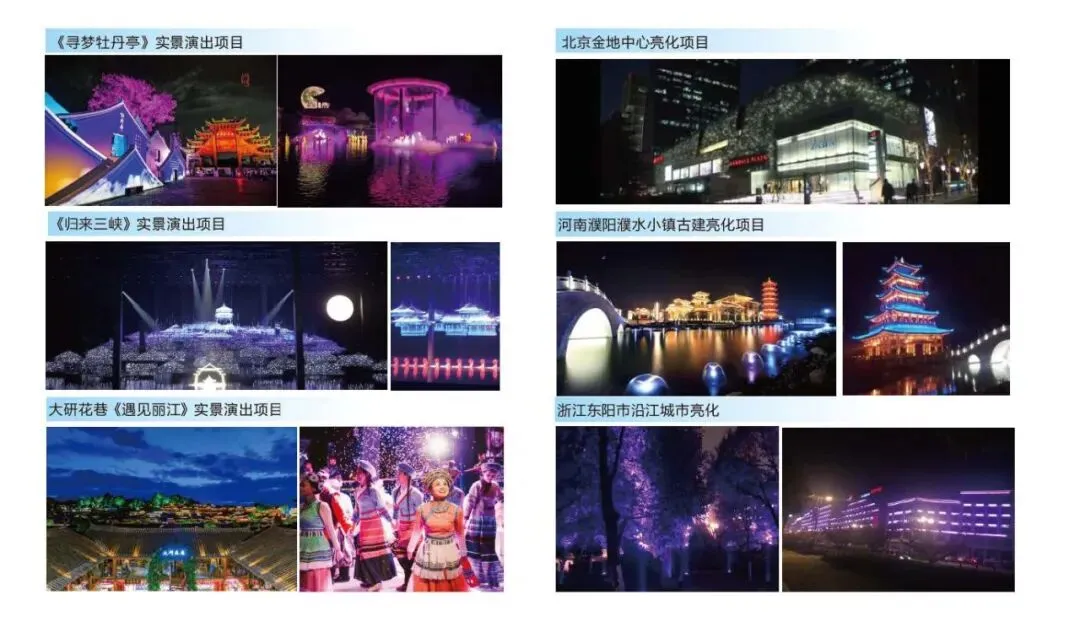

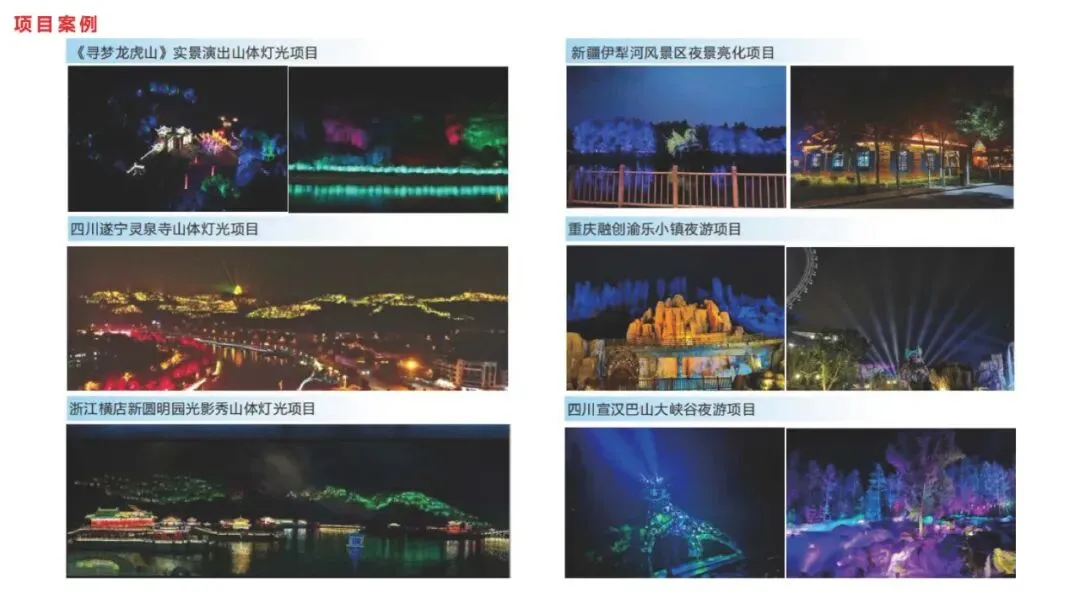

适用实景演出、文旅夜游、城市亮化、展馆博物馆等等项目。项目合作，请公众号留言或私发消息，谢谢。
