四大软件对零壁厚的处理
今天我们来讨论一个话题，就是遇到零壁厚时该怎么样处理。这个是非常现实的一个问题，我们先看一下什么是零壁厚，我这里指的是切除材料时“临近破边”，比方说打M5的沉头孔螺丝时，如果刚好孔到边距离为5，那就是临近破边了，也就是我所指的零壁厚情况了。
我们这里以Creo、UG、SW、CATIA为例展示。

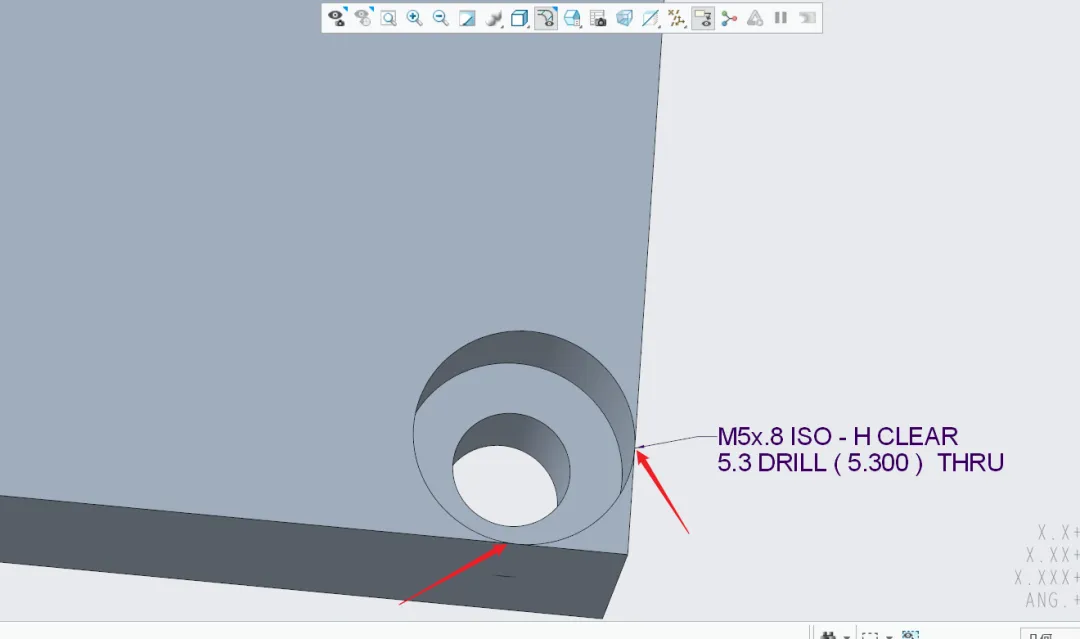

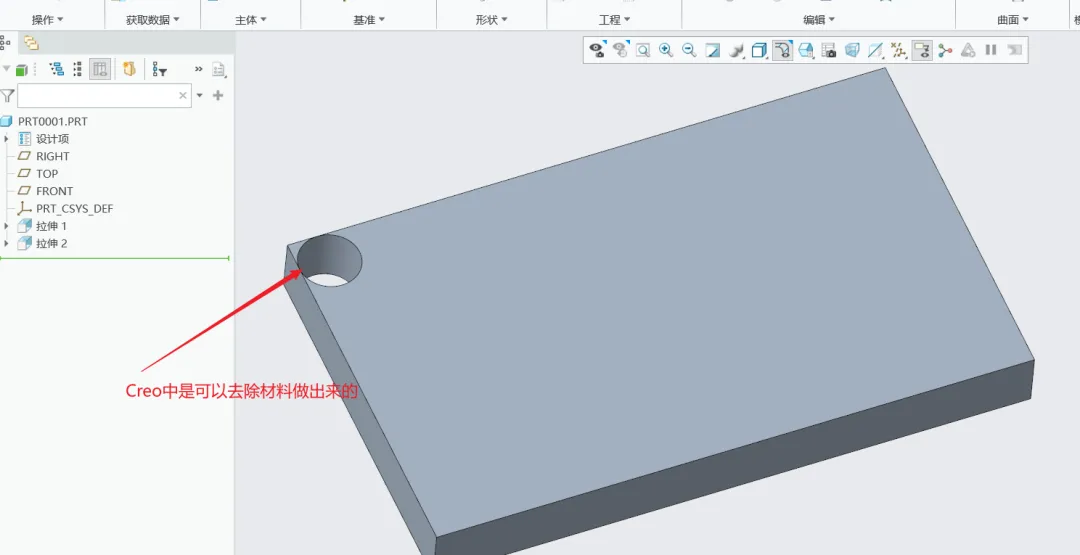

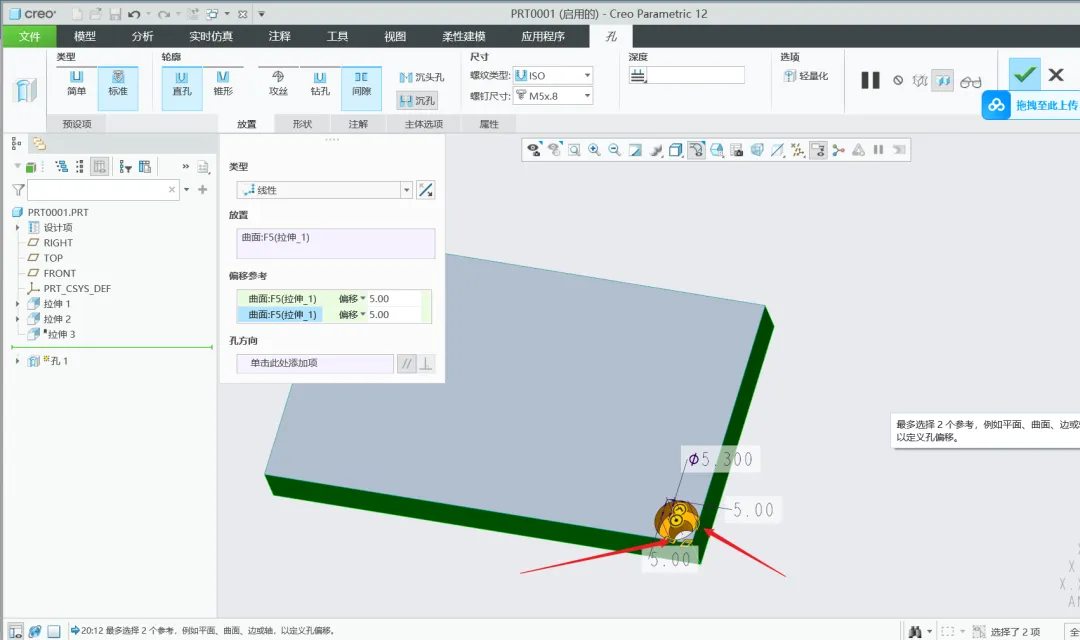

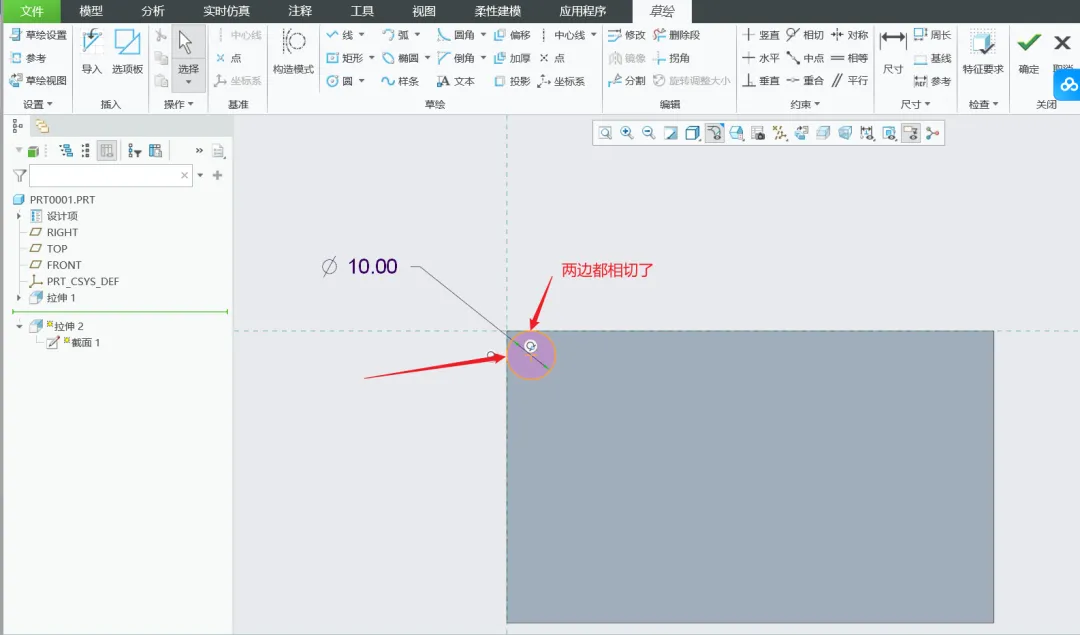

我们再看一下用Creo打M5的沉头孔，直径10，边距为5

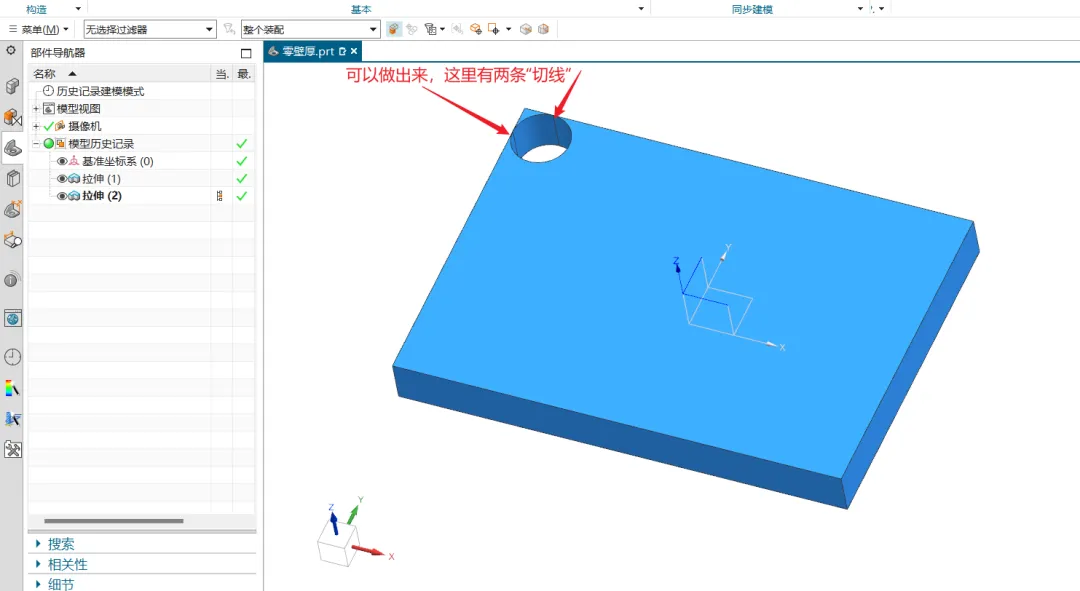

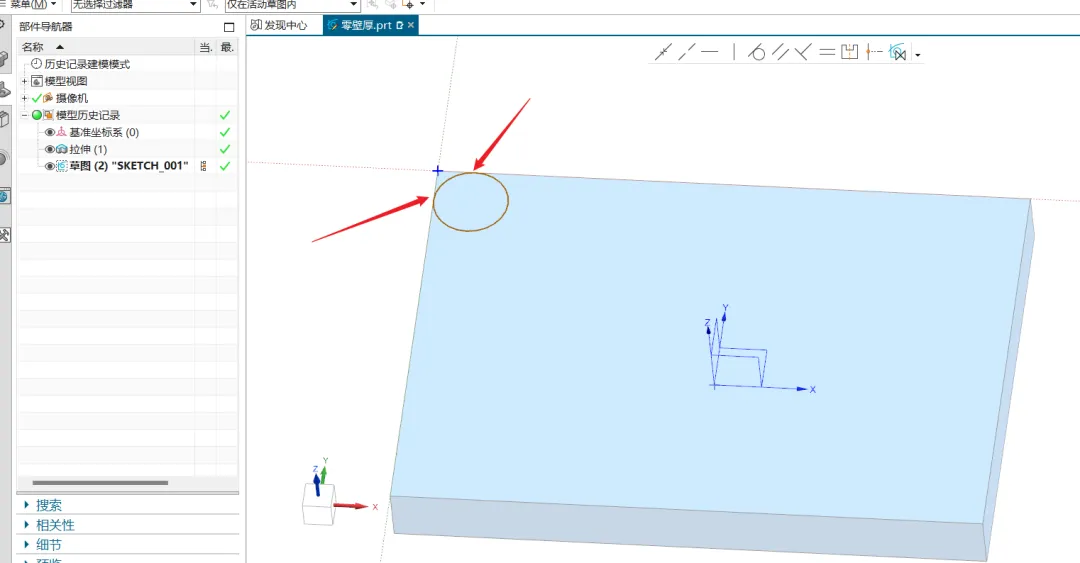

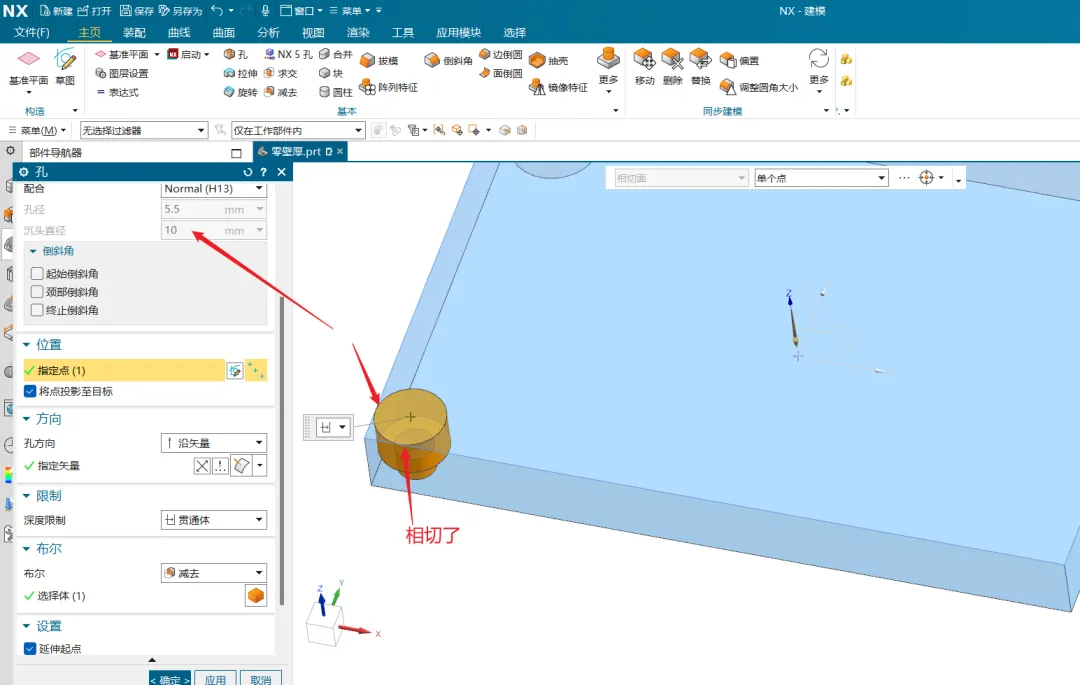

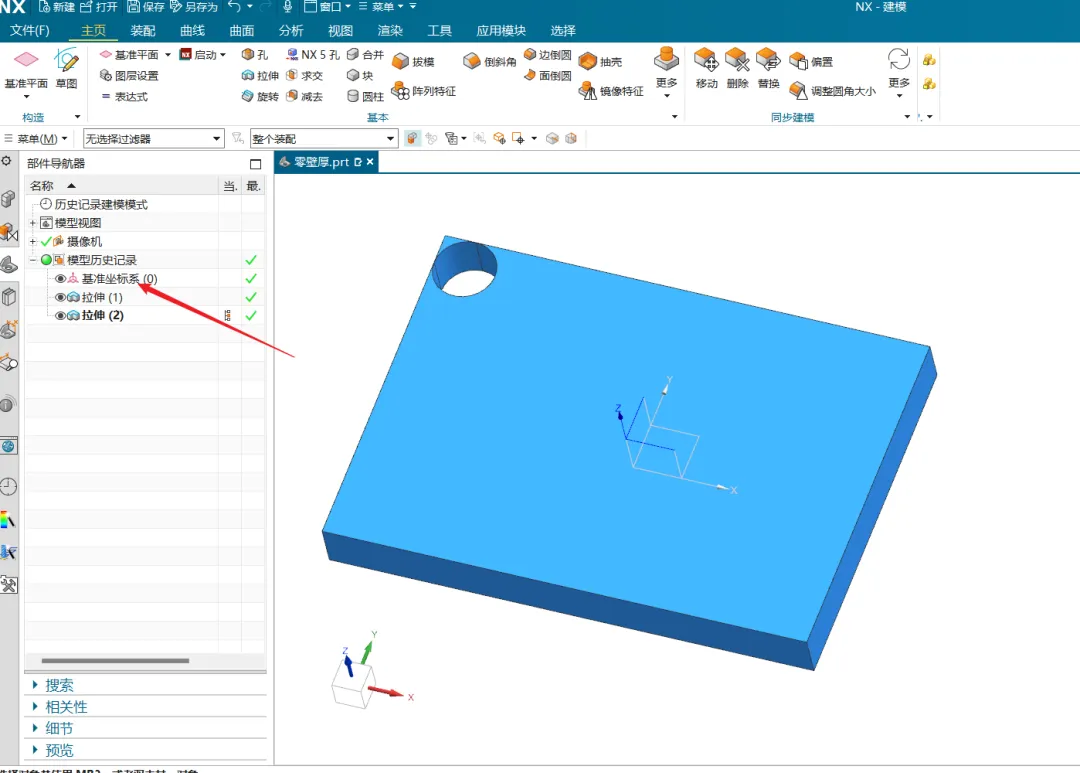

UG貌似也没有问题，只是多了两条切线，咱们再用它打刚才一模一样的沉头孔试试

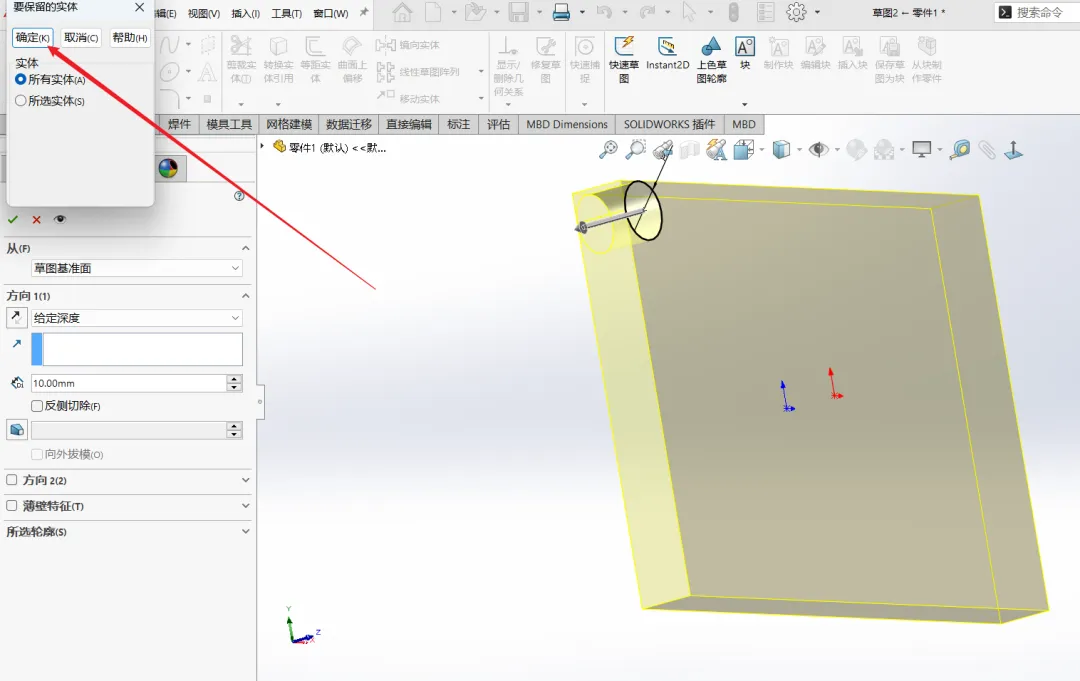

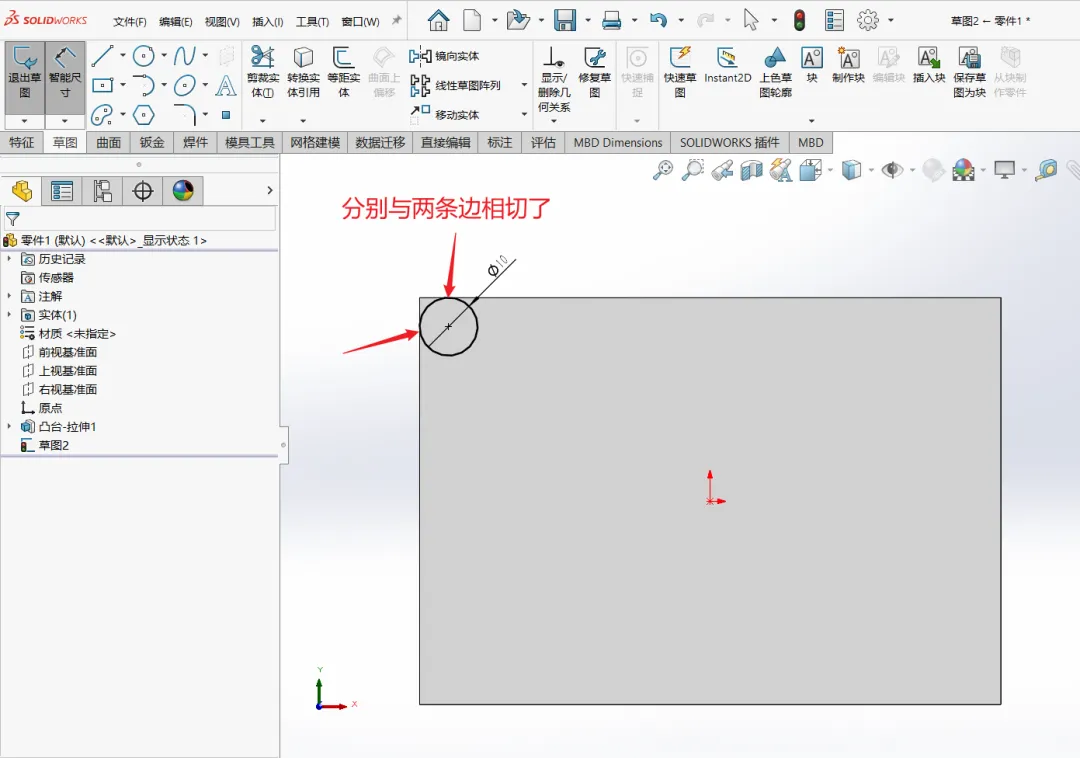

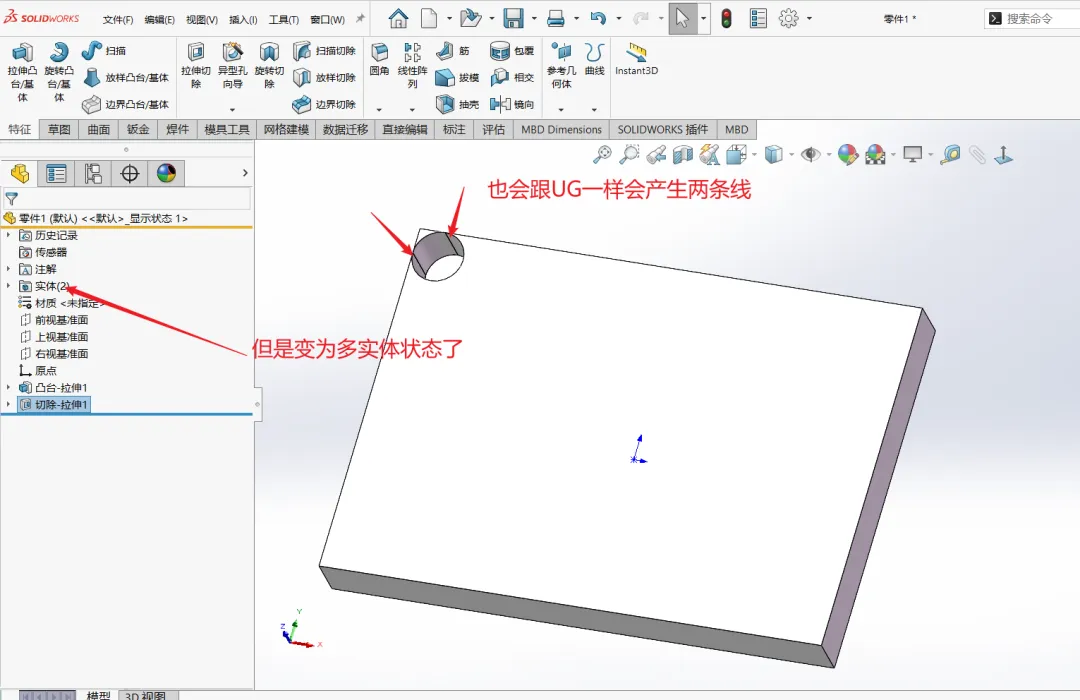

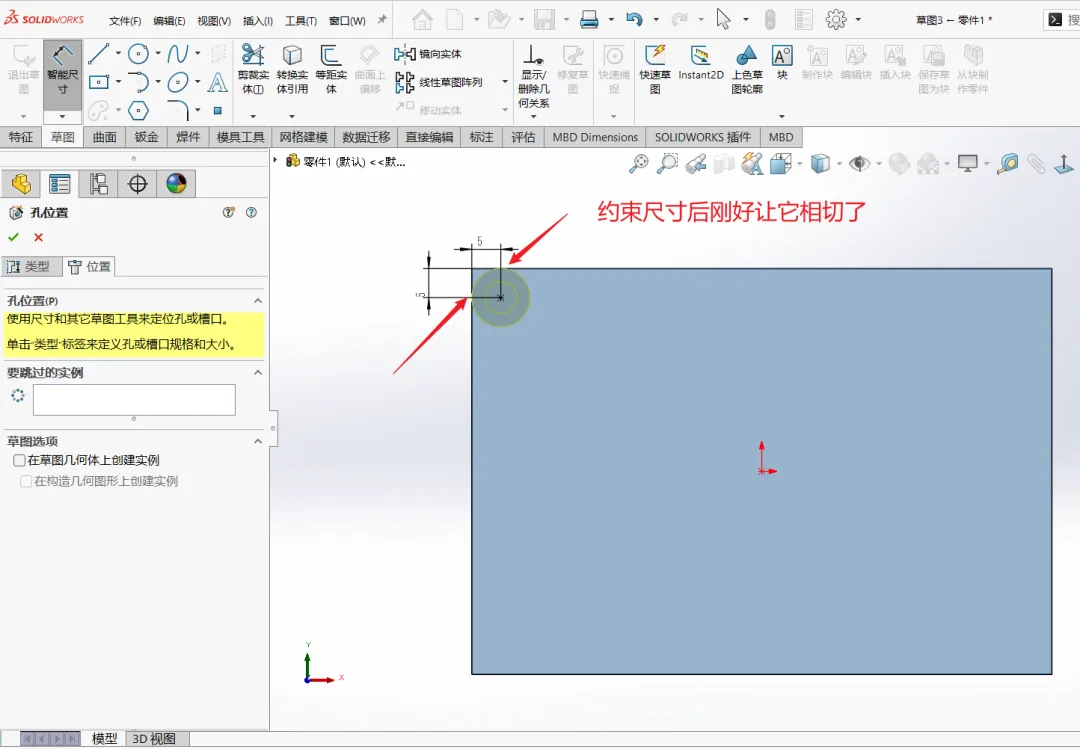

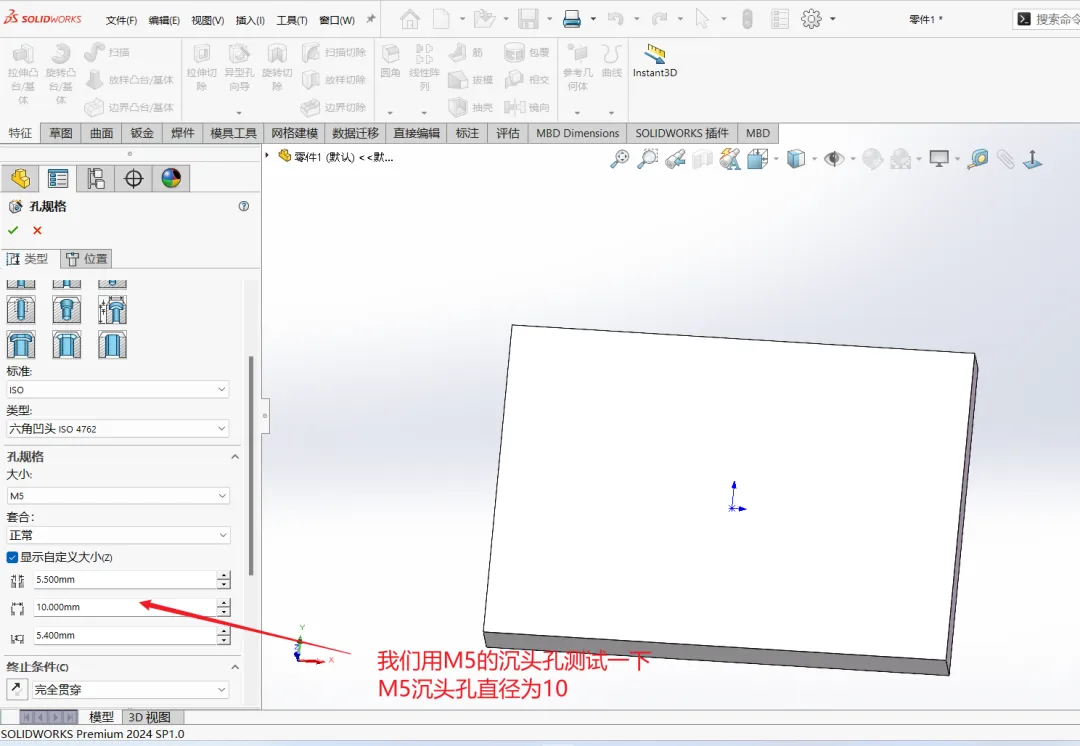

变成了两个实体了，这就跟刚才的UG不一样了，刚才的UG拉伸切除是没有毛病的都是一个实体零件，在SW中直接变多实体了，咱们继续用SW演示刚才的打孔情况：

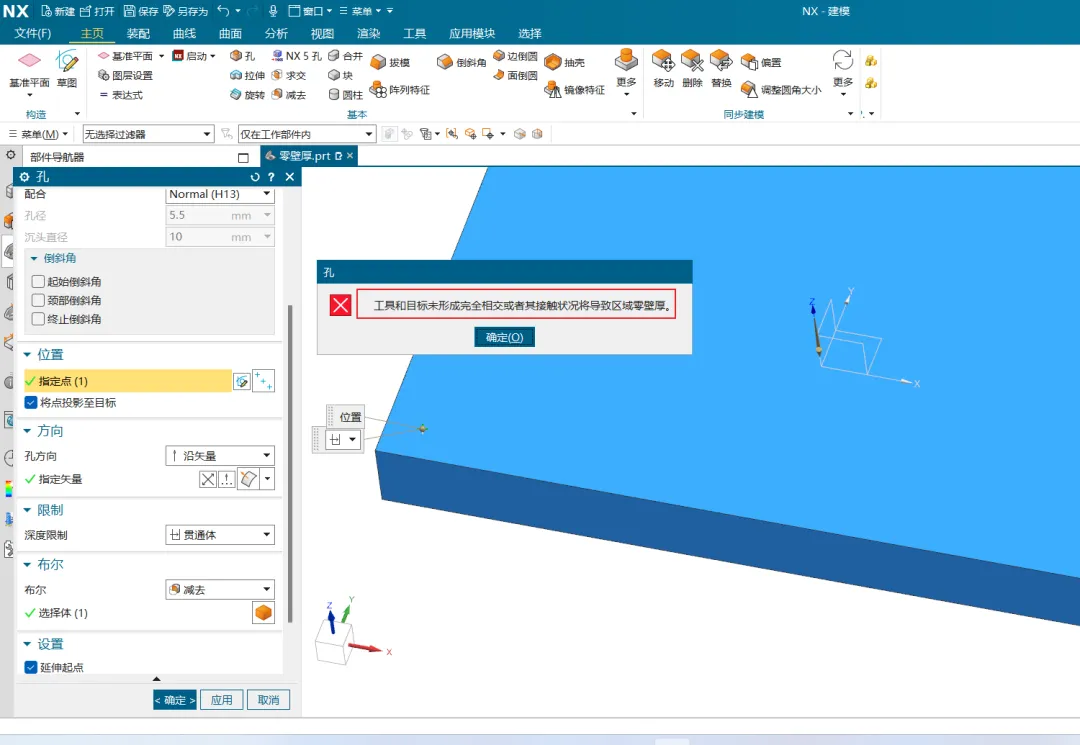

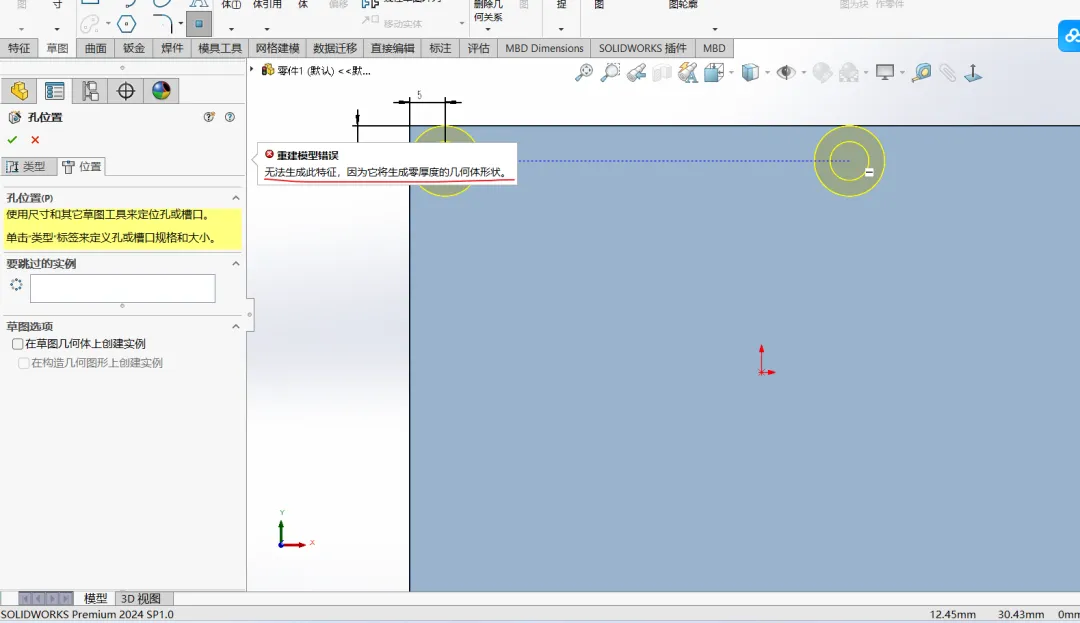

这次跟刚才UG打孔的效果一样直接报错了。所以SW对零壁厚直接是不支持的。

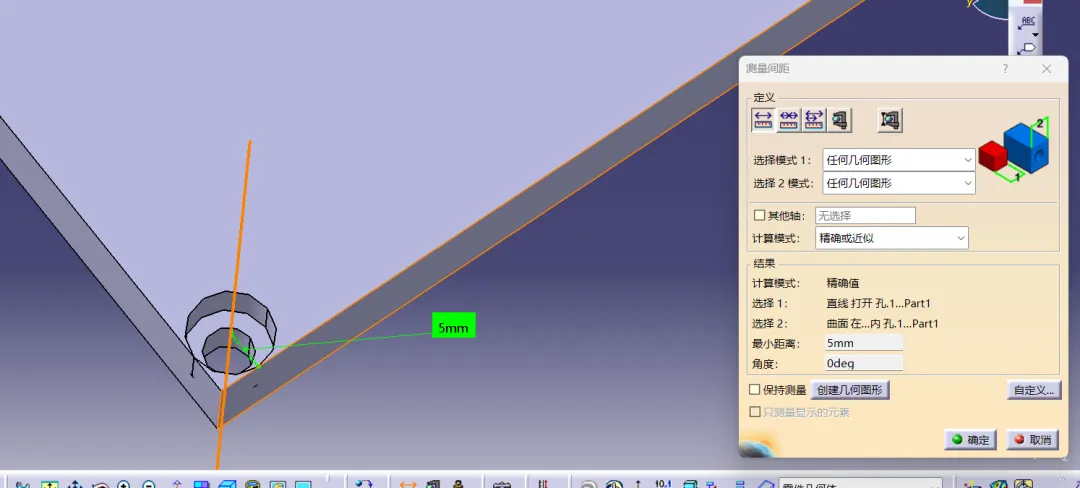

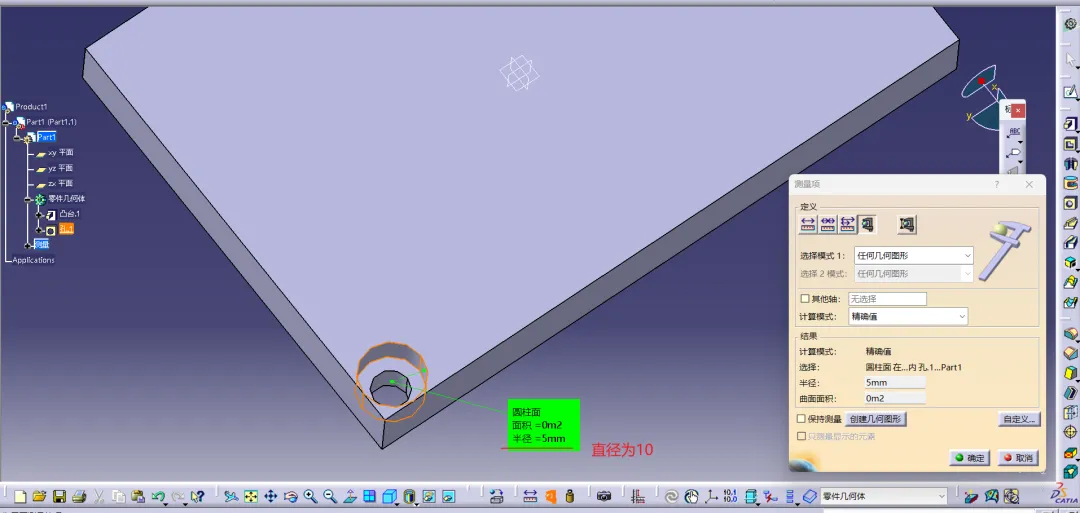

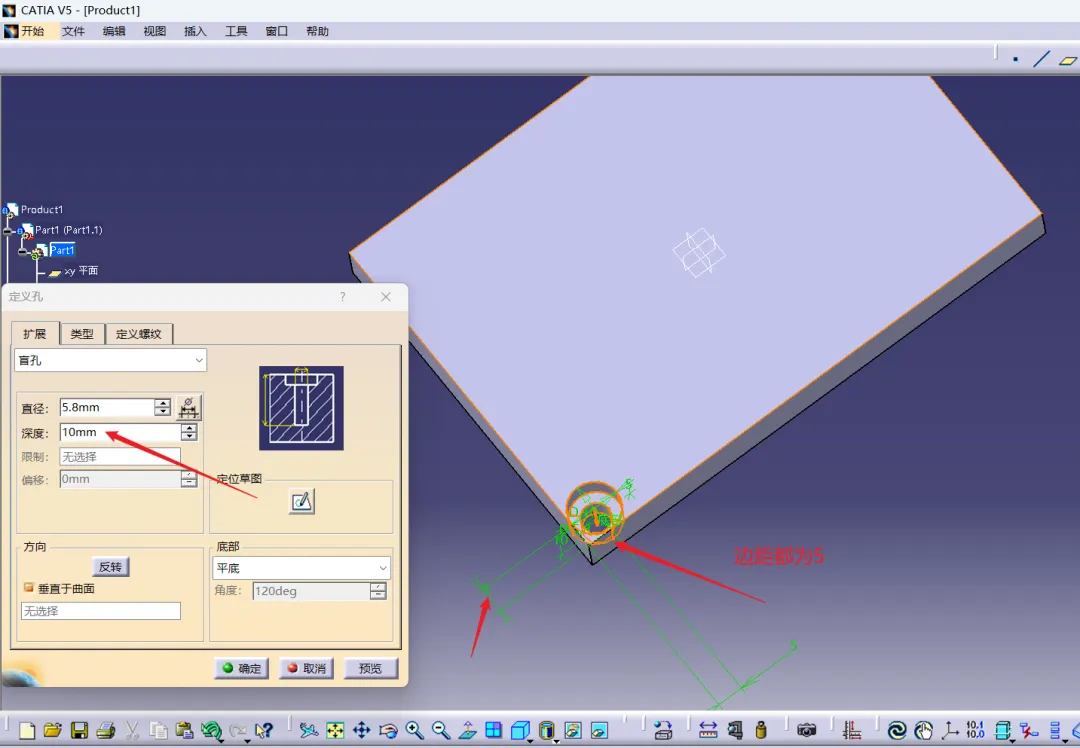

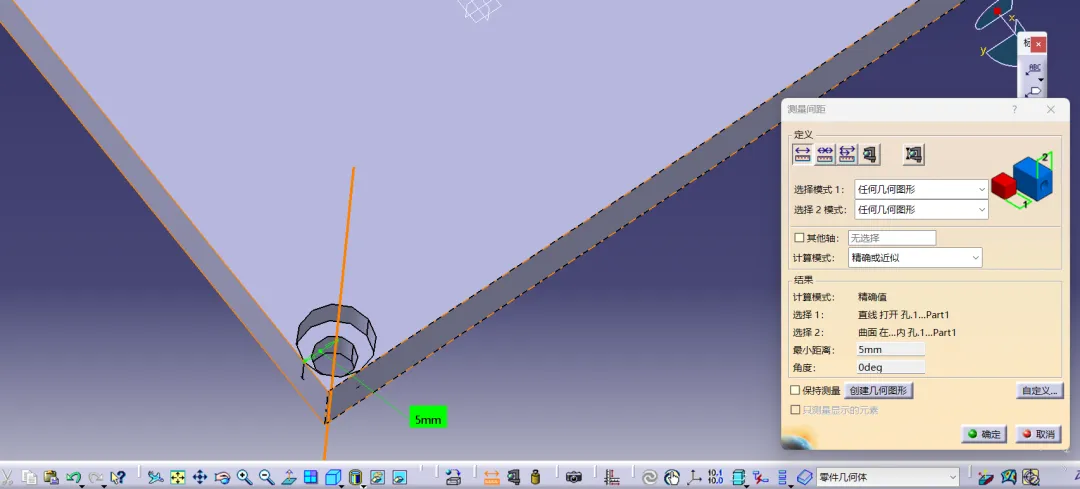

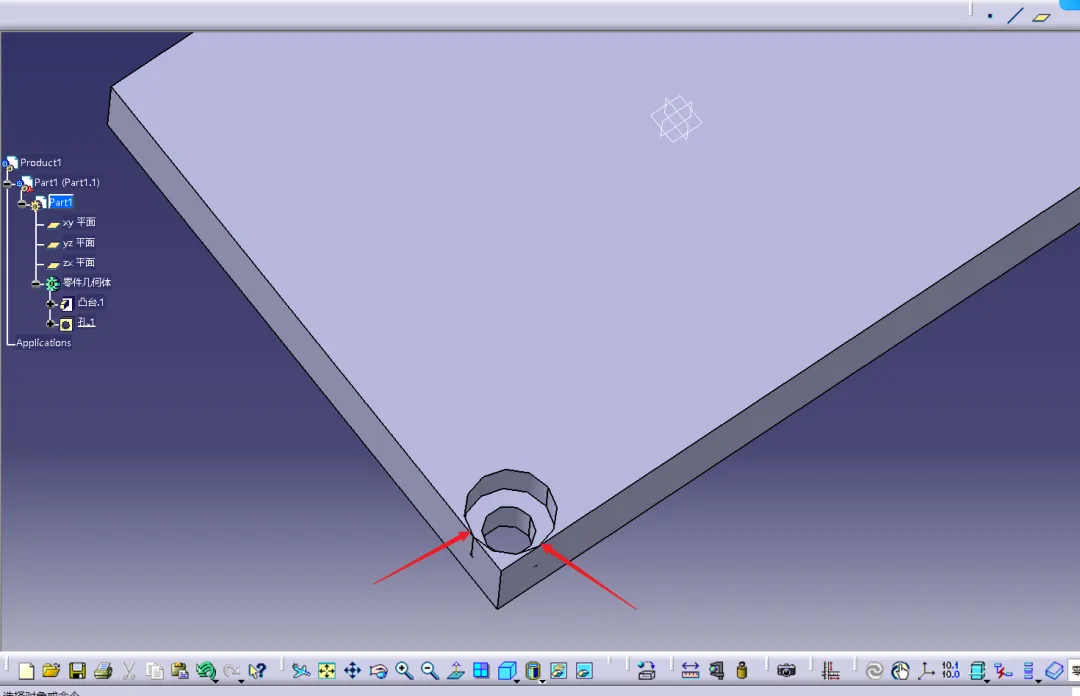

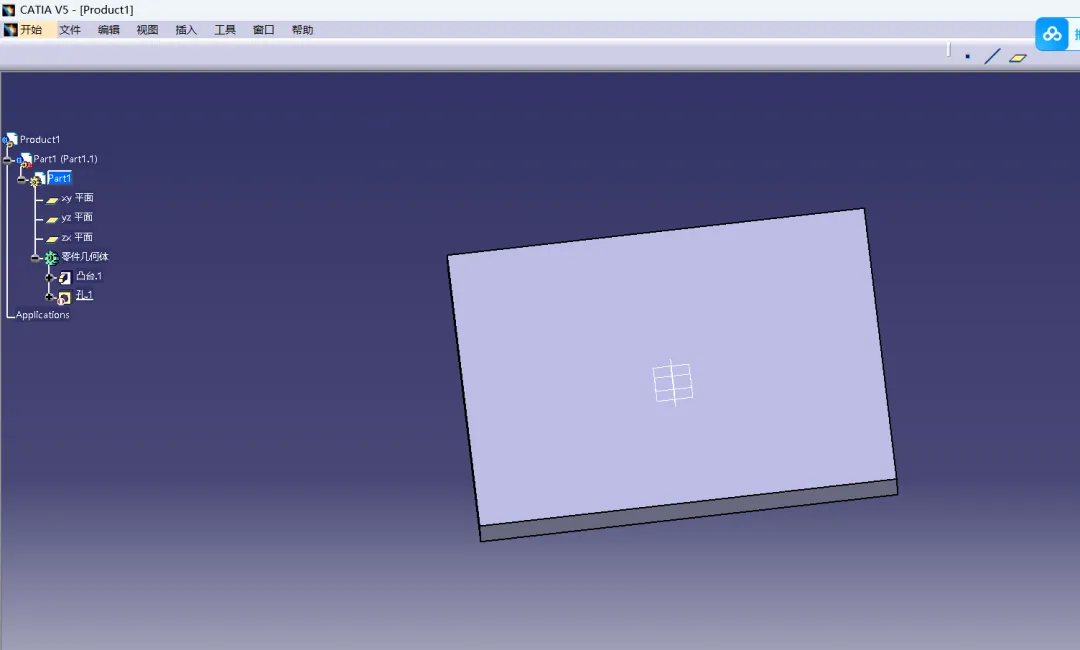

结论：CATIA跟Creo一样没有如何毛病，都是完全支持零壁厚的。不信我给大伙测量一下

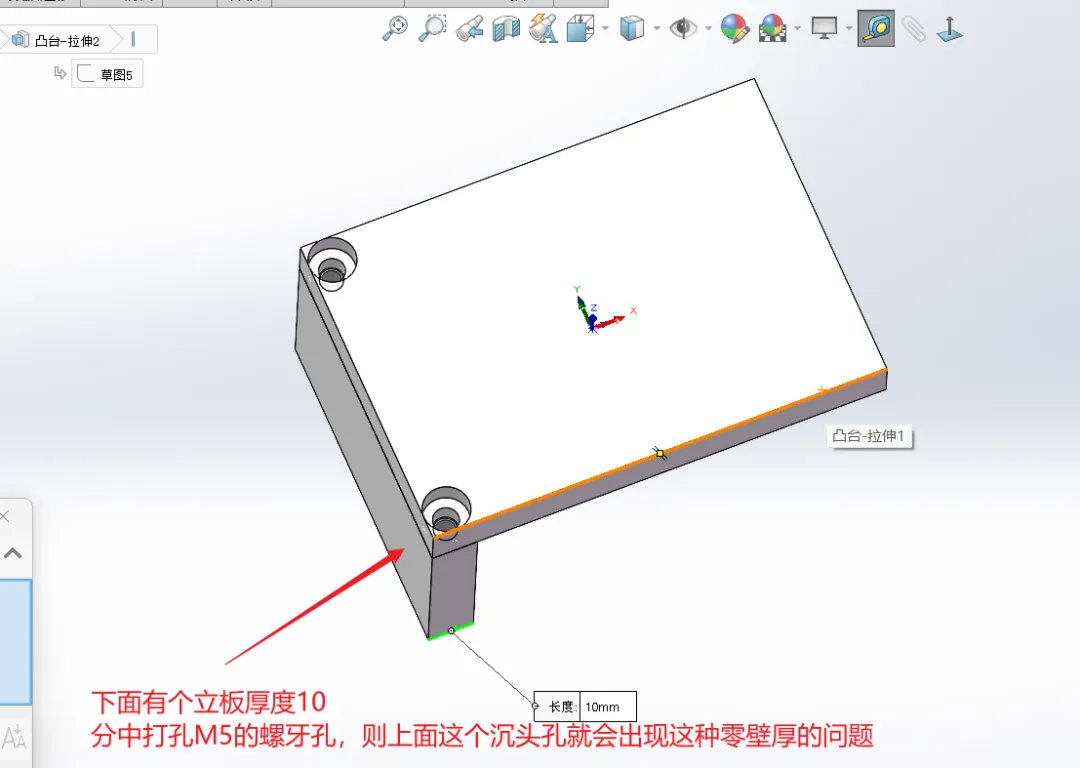

综上所述，对于零壁厚的问题，在CATIA与Creo中根本不是问题，完全支持。在UG中部分支持，部分不支持（比如打孔的时候），对于SW几乎都不支持。但是零壁厚有其应用的场景，比如下面这种情况：

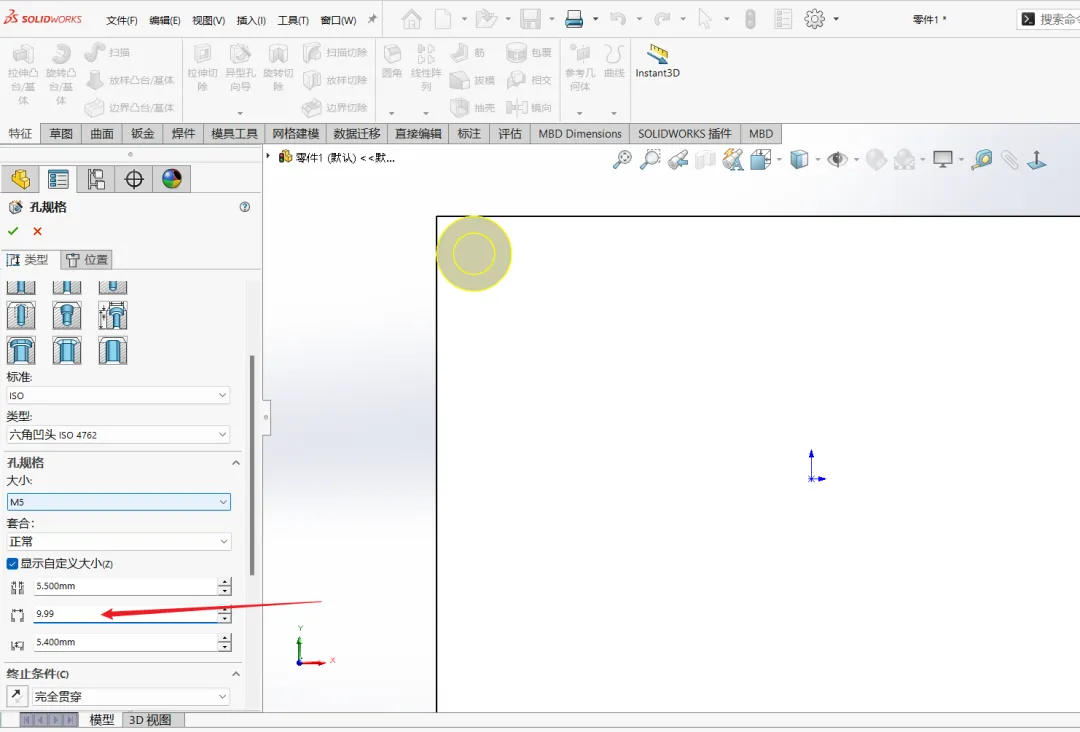

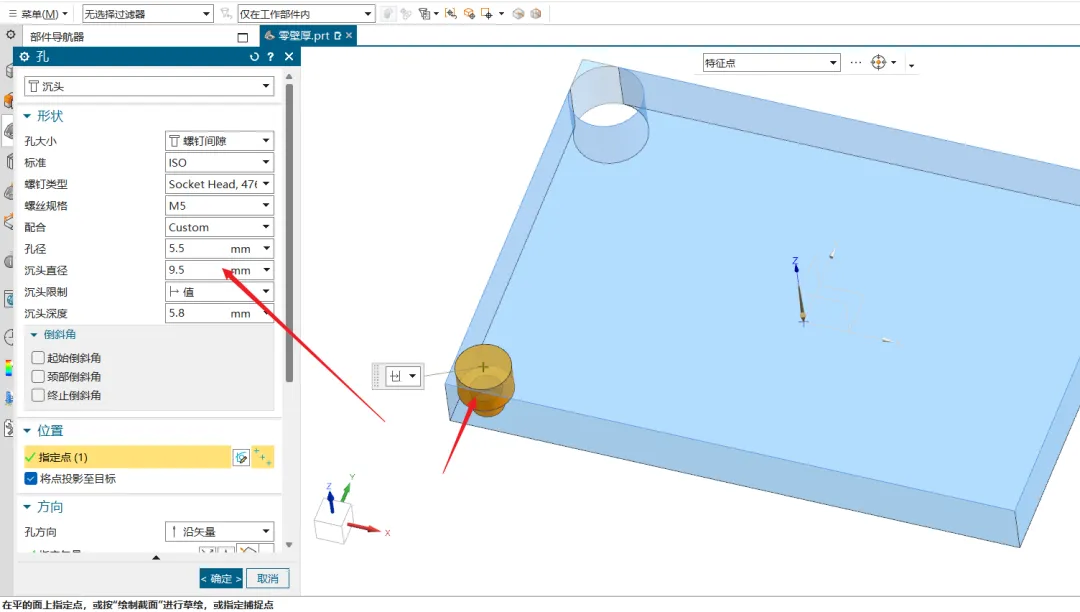

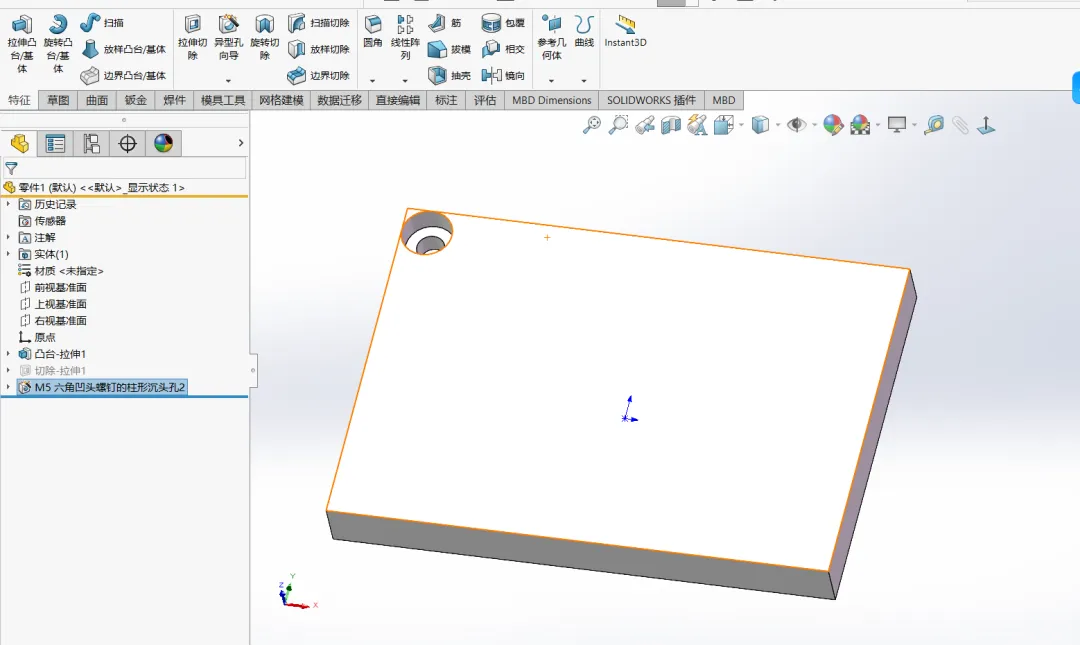

这种情况大家都遇到过吧，那我们就该想出一个办法去规避它，活人总不能让尿憋死嘛，方法相信很多小伙伴都知道，比如改一下数值，把10这个破边的数字改一下，改到9.99或者9.5。
改9.99是你对10的沉头直径这个数字有执念，改9.5是有人就是加工出来，9.5完全OK，放心吧，M5的沉头螺丝直径是完全可以通过得了的。
好了，今天就给大家分享到这里，今天我们就零壁厚的问题用四大建模软件Creo、UG、SW、CATIA来展示了一下，结论是Creo跟CATIA是完全支撑零壁厚的，UG跟SW是不支持的，但是我们有方法去投机取巧地去解决掉。
我是爱琴机械设计，关注我，每天分享有用的小知识，愿您能每天进步一点点。
