RAG 系统架构全景:从文档摄入到答案生成,11 个环节完整拆解

发布时间：2026-09-18 09:38:03 最近访问：2026-09-18 09:38:03

RAG 系统架构全景：从文档摄入到答案生成，11 个环节完整拆解

本文回答一个问题：一个生产级的 RAG 知识库系统，到底由哪些环节构成？每个环节有哪些关键决策点？选型该怎么选？读完你能拿到一张完整的架构地图 + 11 个环节的技术选型表，适合当手册收藏。

RAG（Retrieval-Augmented Generation，检索增强生成）是让 LLM 能回答"外部知识"的核心范式。但很多人对它的理解停留在"切文档 → 存向量 → 检索 → 喂 LLM"——这是朴素 RAG。生产级的 RAG 系统至少包含 9 个核心环节 + 2 个进阶环节，每个环节都有多个技术分支。

本文基于实际项目（km-base 知识库系统）的实践 + 业界最佳实践，把这 11 个环节逐个拆开，讲清楚：① 它解决什么问题；② 主流方案有哪些；③ 怎么选。

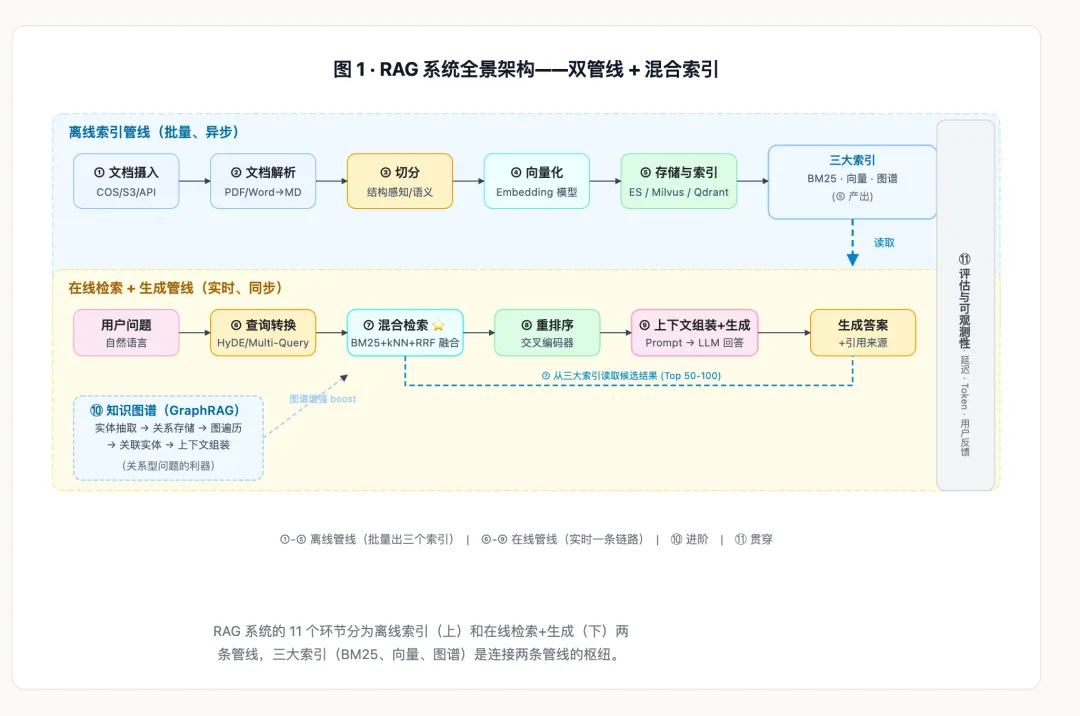

一、先看全局：11 个环节的双管线

一个完整的 RAG 系统可以拆成两条管线——离线索引管线负责"把知识存好"，在线检索+生成管线负责"把答案找出来"：

离线索引管线（①→⑤）
：文档摄入 → 解析清洗 → 切分 → 向量化 → 存储与索引。这是一个批处理流程，数据写出后产生三个索引：BM25 倒排索引（关键词匹配）、向量索引（语义匹配）、可选的知识图谱索引（关系匹配）。
在线检索+生成管线（⑥→⑨）
：用户问题 → 查询转换 → 混合检索 → 重排序 → 上下文组装 → LLM 生成。这是一个实时链路，每次用户提问都会走完。
渗透全流程
：⑩ 知识图谱（GraphRAG 进阶）和 ⑪ 评估与可观测性。

朴素 RAG 与生产级 RAG 的核心差距不在 LLM，而在"检索能多准"——查询转换、重排序、混合检索这三件事做没做，决定了效果的基线。

二、离线管线：把知识"存好"的五个环节

2.1 文档摄入——知识怎么进系统

第一步是把外部知识源接入。常见路径有四种：

来源方式	适用场景	代表技术
对象存储直传	大文件、去中心化	腾讯云 COS、AWS S3、MinIO
API 上传	小文件、简单场景	HTTP multipart
定时同步	从数据库、CRM 拉取	Airbyte、Fivetran
Web 爬虫	互联网知识采集	Crawl4AI、Scrapy

生产环境最常见的模式是 COS/S3 预签名 URL 直传——前端拿到预签名 URL 直接把文件传到对象存储，后端异步触发解析。这样做的好处是不经过后端服务器中转，大文件也不怕。

2.2 文档解析——多格式转结构化文本

文件进来了，但 PDF 不是文本、Word 不是 Markdown。解析环节做的就是把 PDF、Word、PPT、HTML、图片扫描件一概转成结构化文本（通常是 Markdown）。

格式	主流方案	代表工具
PDF	文本提取 + 版面分析	PyMuPDF、Unstructured、MinerU
Word/PPT	格式转换	python-docx、Unstructured
HTML	正文提取	trafilatura、Readability
图片/扫描件	OCR	PaddleOCR、Tesseract
Markdown	直接读取	原生

两个进阶要点：表格保真（不能把表格切成碎片）和版面分析（区分正文、页眉页脚、脚注）。如果你的知识库里有大量 PDF，建议投入精力把解析器选好——这是"数据质量的第一道关"。

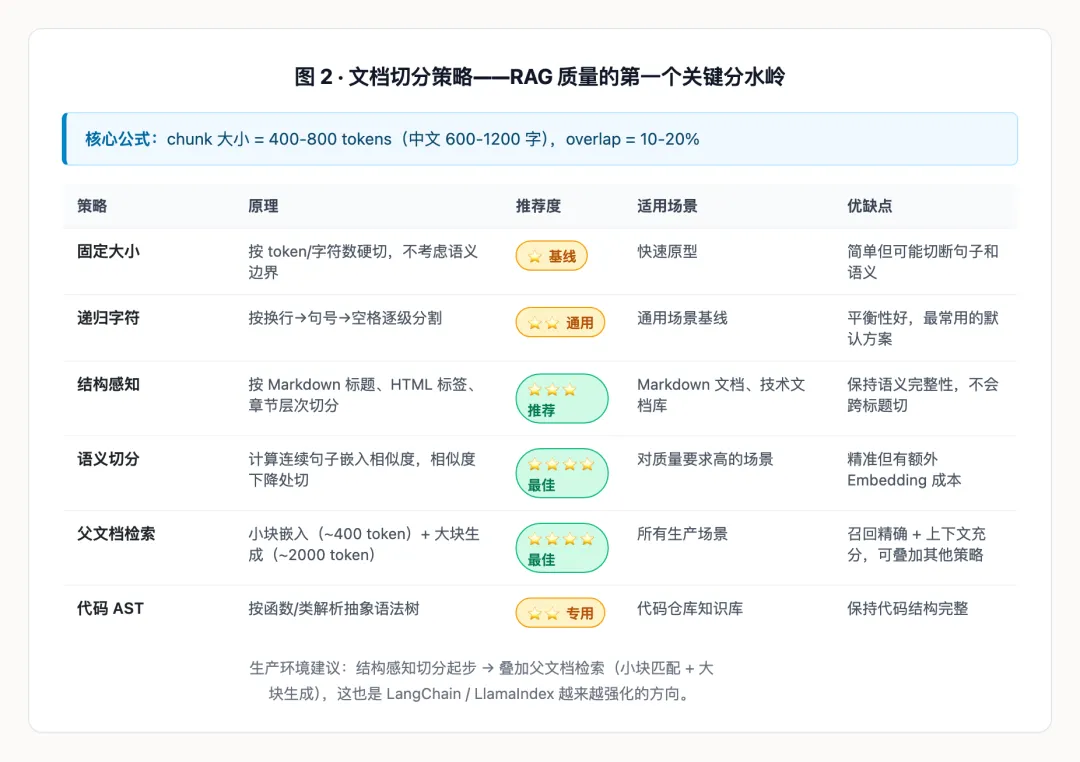

2.3 文档切分——RAG 质量的第一个关键分水岭

切分策略直接影响检索精度和 LLM 上下文质量。切太小丢上下文，切太大稀释相关性。

核心参数经验值：每个 chunk 400–800 tokens（中文约 600–1200 字符），overlap 设 10–20%。

策略	原理	推荐度	一句话
固定大小	按 token/字符数硬切	⭐	简单但可能切断句子
递归字符	按分隔符逐级分割	⭐⭐	最通用的基线
结构感知	按 Markdown 标题、HTML 标签切	⭐⭐⭐	适合结构化文档
语义切分	计算句子嵌入相似度，拐点处切	⭐⭐⭐⭐	质量高但成本大
父文档检索	小块嵌入 + 大块生成	⭐⭐⭐⭐	兼顾精确与上下文

实战建议：从结构感知切分起步（如按 Markdown 标题 + 段落），搭配父文档检索（小块 400 token 做向量匹配、大块 2000 token 喂给 LLM），几乎覆盖大多数场景。

2.4 向量化——把文字变成可比较的数字

语义检索的基石。你需要选一个嵌入模型把文本片段变成高维向量——语义相近的文本在向量空间中距离相近。

主流选择：

模型	维度	适用场景
OpenAI text-embedding-3-small/large	1536/3072	通用、托管
阿里云百炼 text-embedding-v4	1024	中文优秀
BGE-M3	1024	多语言开源、8K 上下文
混元 Embedding	1024	腾讯内部可用

⚠️ 两条不能踩的坑：① 索引和查询必须用同一个模型，向量空间不对齐一切白做；② 维度一旦写入索引就不可变——换模型就得新建索引、全量重建。

2.5 向量存储与索引——持久化 + 高效检索

你需要一个向量数据库来存储向量 + 元数据，并支持高效的相似度（ANN）检索。

选型横评：

数据库	定位	一句话推荐理由
ES dense_vector	一站式	已有 ES 就不需要单独的向量库，原生支持 BM25 + kNN 混合检索
pgvector	PG 生态	元数据过滤需求多、已有 PG
Qdrant	高性能	Rust 实现、p95 延迟 < 10ms
Milvus	超大规模	亿级向量、分布式
Chroma	原型	本地快速验证

索引算法首选 HNSW（查询快、最常用），相似度度量用 Cosine。如果你的项目已有 Elasticsearch，它的 dense_vector 字段可以直接存向量 + 做 kNN 检索——一站式解决 BM25 + 向量混合检索，无需额外维护一个独立的向量数据库。

三、在线管线：从问题到答案的四步

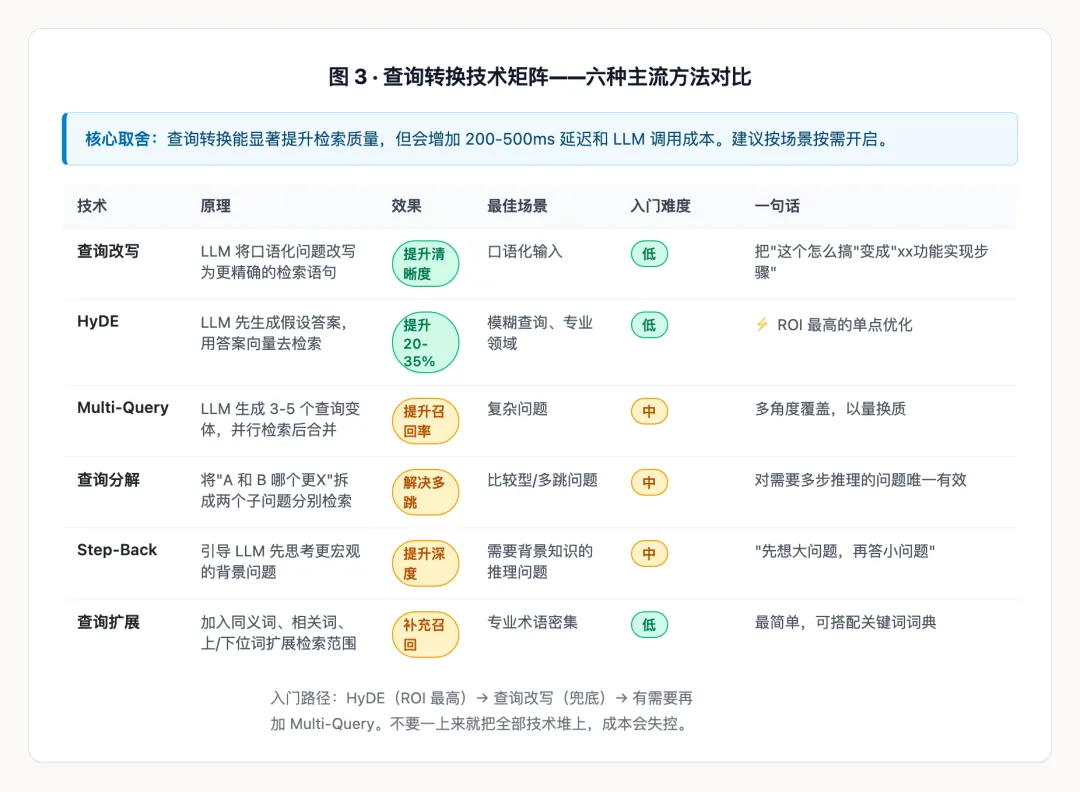

3.1 查询转换——高级 RAG 与朴素 RAG 的分水岭

这是很多人忽略的环节：在检索前先优化用户查询。用户输入的是口语化的、模糊的、可能有歧义的自然语言，直接拿去检索效果往往很差。

六种主流技术：

技术	原理	一句话
查询改写	LLM 把口语化问题改写为更精确的检索语句	消除歧义
HyDE	LLM 先生成假设答案，用答案向量去检索	模糊查询提效 20–35%
Multi-Query	LLM 生成 3-5 个变体，并行检索后合并	提升召回率
查询分解	把复杂问题拆成子问题分别检索	解决多跳问题
Step-Back	引导 LLM 先思考更宏观的问题	需要背景知识时
查询扩展	加入同义词、相关词	补充召回

代价是 200–500ms 的额外延迟和 LLM 调用成本。入门建议从 HyDE 做起——效果好、实现简单，性价比最高。

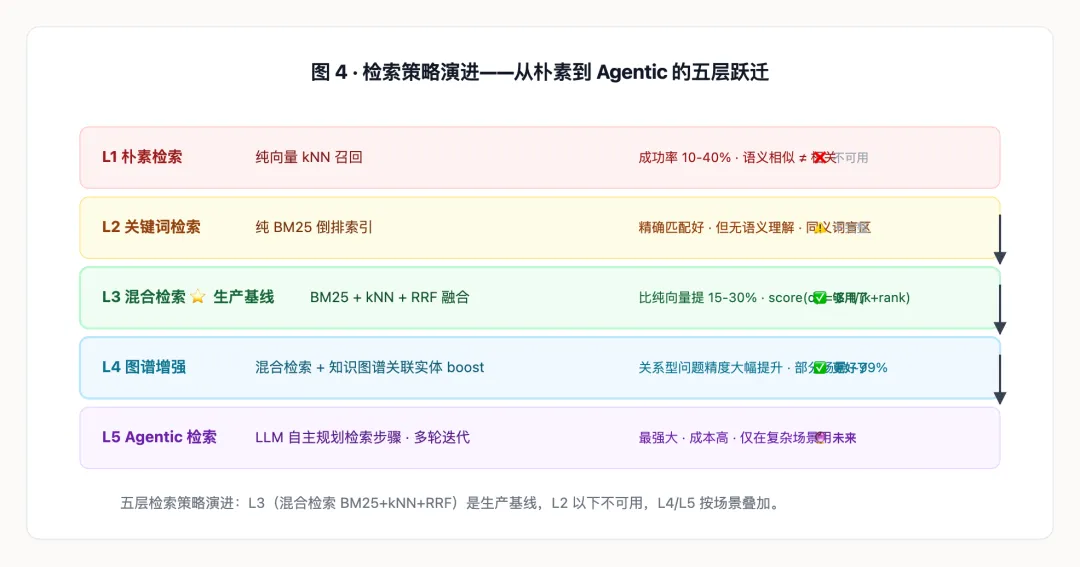

3.2 混合检索——生产级的检索基线

纯向量检索的"语义相似"常常不等于"真正相关"。混合检索让关键词匹配和语义理解互补，这是生产环境的底线。

混合检索的关键技术是 RRF（倒数排名融合）——公式很简单：

score(d) = Σ 1/(k + rank_i(d))

对 BM25 返回的排序列表 A 和 kNN 返回的排序列表 B，用同一公式按排名位置融合分数、合并排序。不需要归一化，直接融合排名——这就是 RRF 的精妙之处。相比纯向量搜索，混合检索精度可提高 15–30%。

其他增强手段：

MMR（最大边际相关性）
：平衡相关性与多样性，避免返回一堆内容几乎相同的 chunk。
元数据过滤
：按 space_id、时间、标签预过滤，缩小检索范围。
图谱增强
：关键词提取 → 实体匹配 → 对命中结果 score boost，特别适合关系型问题。

3.3 重排序——检索结果的二次精排

混合检索召回 Top-50~100 个候选，但前几个可能并不是最相关的。重排序用更强的模型做二次精排，最终只取 Top-3~5 喂给 LLM。

方法	精度	延迟	成本
交叉编码器（BGE-Reranker）	最高	中	免费（自托管）
Cohere Rerank 3.5	很高	快	$0.001-0.002/查询
ColBERT v2	高	中	中（自托管）
LLM 重排	高	慢	高

Cohere Rerank 3.5 在 BEIR 基准上比纯混合搜索提升约 23%，能将不相关段落比例从 30–40% 降至 10% 以下。如果你用的是中文知识库，BGE-Reranker 是开源首选——精度高、免费用、社区活跃。

3.4 上下文组装与生成——最后一公里

检索到的 chunk 需要被组装成 LLM prompt，要点：

上下文窗口管理
：确保总 token 不超过模型限制，必要时压缩。
来源标注
：每个片段标注来源文档和页码。
去重
：相似 chunk 去重。
提示模板
：要求 LLM"仅基于上下文回答，不知道就说不知道"，防止幻觉。

生成阶段的优化手段：流式输出改善体验、引用标注增加可信度、语义缓存（对相似查询缓存响应）降低 20–40% 成本。

四、两个进阶环节：图谱与评估

4.1 知识图谱（GraphRAG）——让系统理解"关系"

对于"鲁迅写了哪些作品"这类关系型问题，纯向量检索可能只能召回"鲁迅"和零散片段，但无法组织出完整答案。GraphRAG 的做法是：把文档中抽取出的"实体-关系-实体"存成知识图谱，检索时通过图遍历找到关联实体，再构建上下文。

完整流程：

文档 → LLM 实体抽取 → 实体 + 关系 → 图谱存储                                           ↓ 用户问题 → 关键词提取 → 实体匹配 → 图遍历 → 上下文构建 → LLM 生成

这是一个可选的进阶模块——对于文学、法律、医药等实体关系密集的领域，效果非常显著。但对一般技术文档库，ROI 不一定高。建议按需引入，不要"为了图谱而图谱"。

4.2 评估与可观测性——持续优化的眼睛

没有评估就没有优化。RAGAS 是最常用的评估框架，四个核心指标：

指标	含义	低分意味着
Faithfulness	答案是否被上下文支持	LLM 在编造
Answer Relevancy	答案是否切题	prompt 模板有问题
Context Precision	排名靠前的文档是否相关	需要加重排序
Context Recall	是否检索到所有必要文档	召回不足、需要更多结果

此外还要监控：检索延迟（p50/p95/p99）、生成延迟、相关性分数趋势、用户反馈（点赞/踩）、token 用量和成本。工具选 LangSmith 或 Langfuse。

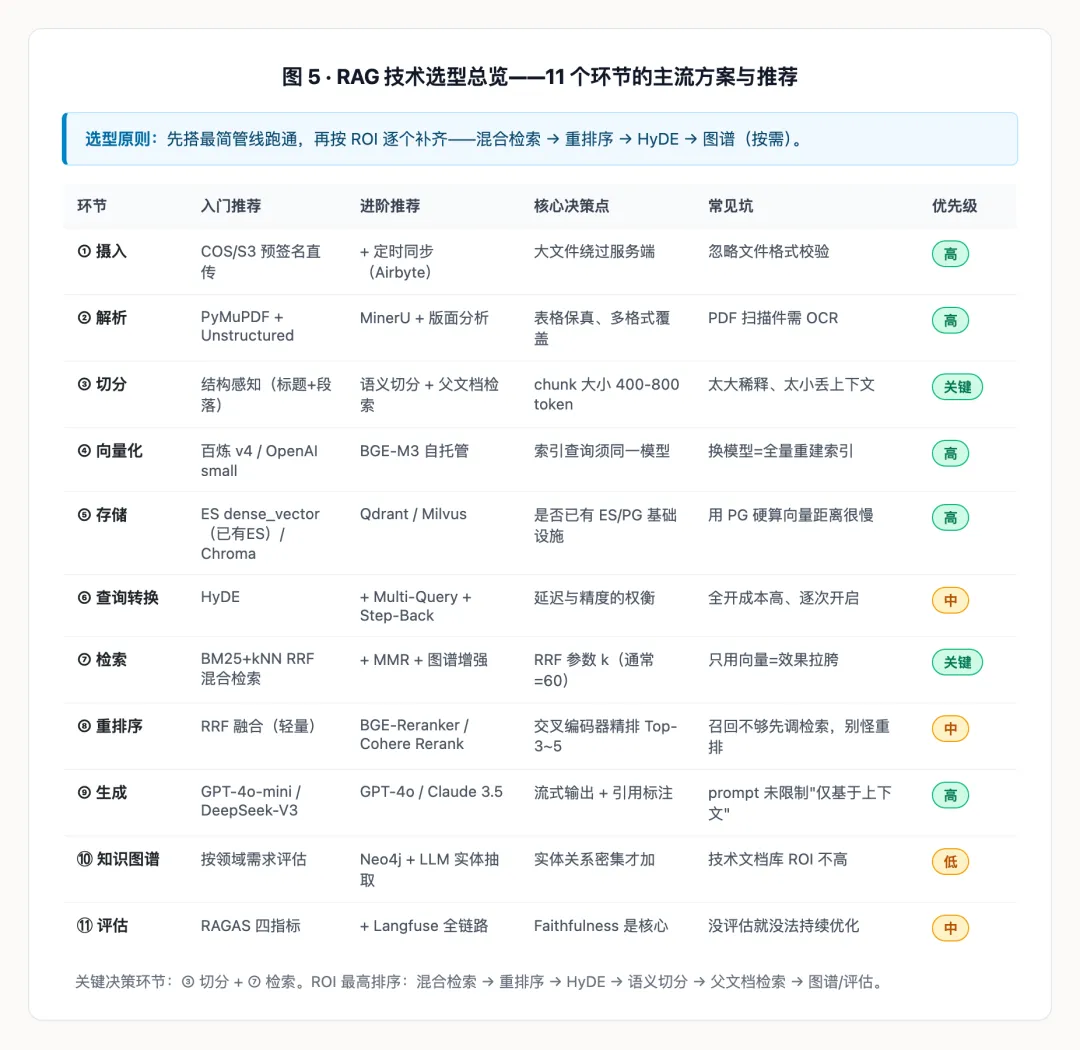

五、选型总览：一张表给结论

按环节列关键选型建议：

环节	入门的推荐	进阶推荐
解析	PyMuPDF + Unstructured	MinerU + 版面分析
切分	递归字符 / 结构感知	语义切分 + 父文档检索
Embedding	百炼 v4 / OpenAI small	BGE-M3 自托管
向量存储	ES dense_vector（已有 ES）/ Chroma（新项目）	Qdrant / Milvus
检索	BM25 + kNN RRF 混合检索	混合 + MMR + 图谱增强
查询转换	HyDE	Multi-Query + Step-Back
重排序	BGE-Reranker（中文） / Cohere Rerank	交叉编码器精排
生成	GPT-4o-mini / DeepSeek-V3	GPT-4o / Claude 3.5
知识图谱	可选，看领域	Neo4j + LLM 抽取
评估	RAGAS	+ LangSmith/Langfuse 全链路

结论

生产级 RAG 不是在 LLM 前面加一个向量搜索引擎那么简单。把检索做准——查询转换、混合检索、重排序——这三件事决定了下限；知识图谱和评估体系决定了上限。

入门路径：先搭一条最简管线（解析 → 切分 → 向量化 → 存储 → 纯向量检索 → 生成），跑通后再逐个环节补齐——先加混合检索和重排序（ROI 最高），再加查询转换，最后按需引入知识图谱和评估。

文中的 5 张图 + 3 张表建议收藏，下次做 RAG 选型直接对着看。
