告别满屏方块和乱糟糟的Scope，给你的仿真模型穿上一件“高定”外衣。

学电力电子的朋友，一定经历过这种痛苦：课本上画着密密麻麻的波形图，老师讲得飞快，自己在Simulink里搭个模型，改个参数要双击好几层，看个波形还要跟乱糟糟的Scope斗智斗勇。

更尴尬的是，当你想给导师、老板或客户演示时，他们看到满屏的方块和连线，直接劝退。

有没有一种方法，能让你的仿真模型看起来像工业级上位机一样专业？答案是：App Designer + Simulink联合仿真。

一、为什么要做这个平台？

传统的Simulink仿真，优点是建模快，缺点也很明显：交互体验差。

• 调参数要翻模块，效率极低

• 波形和参数不在同一个界面，来回切换繁琐

• 非专业人士看不懂模型，演示效果差

而使用App Designer，你可以把Simulink模型当作“后台计算引擎”，用几个输入框和按钮做“前台遥控器”。用户只需在界面上输入电压、负载、触发角，点击“运行”，右侧立刻画出漂亮波形。这就是典型的“数据流控制”架构。

二、两种实现路径

路径一：官方推荐的“无代码绑定”

从R2024a开始，App Designer内置了Simulink UI组件库，可以像搭积木一样拖拽，无需写代码。

核心步骤：

1. 创建关联App：在Simulink中打开模型，点击“Apps”>“Design App”>“Create App for Model”。

2. 添加仿真控制：从组件库的Simulink分类拖入“Simulation Controls”，自动关联模型。

3. 绑定参数：拖入Slider或Edit Field，右键“Add Binding”，点击模型中要控制的变量即可。

4. 绑定波形：拖入“Time Scope”，右键“Add Binding”，点击已开启信号日志的信号，波形自动显示。

路径二：编程回调方式

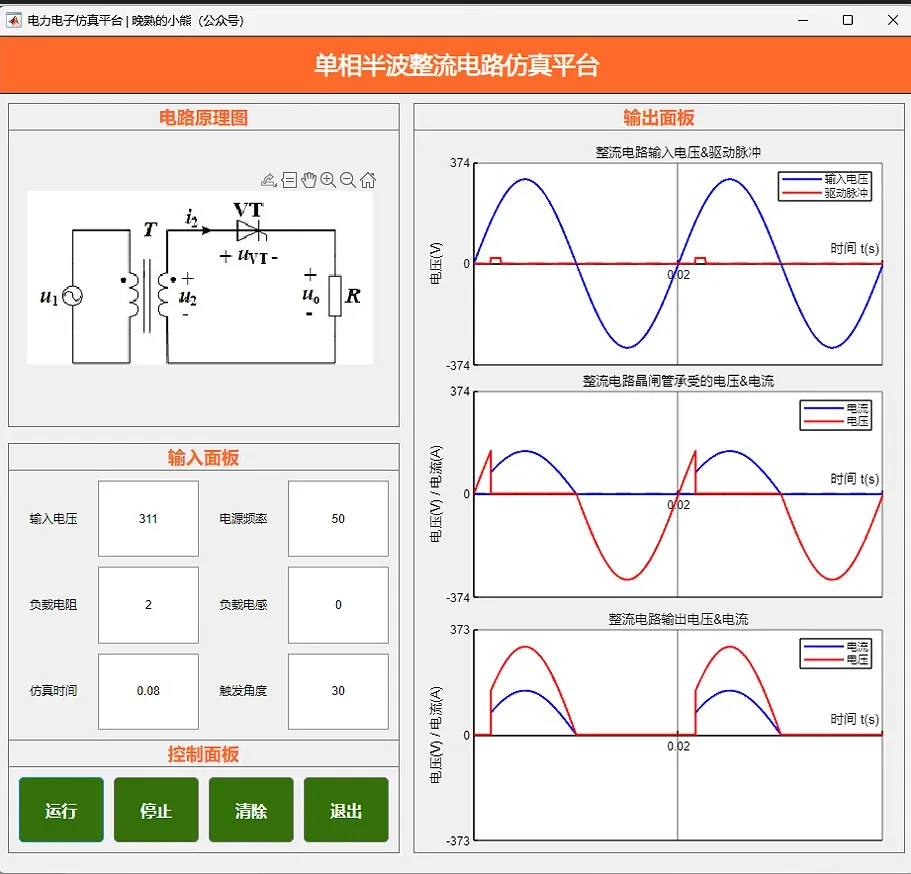

输入面板：输入电压、负载电阻、触发角度等，用Edit Field控件。

控制面板：运行、停止、清除、退出四个按钮。

输出面板：三个Axes，分别绘制“输入电压&驱动脉冲”、“晶闸管电压&电流”、“输出电压&电流”。

具体绑定操作：

• 将“触发角度”绑定到模型变量Alpha

• 将“Time Scope”绑定到信号Vout和Iout（需提前在模型里开启日志）

• 将“Simulation Controls”与模型关联，实现一键运行

四、从波形看理论

结合波形图，我们能清晰看到：

• 输入电压与驱动脉冲：正弦波峰值311V，红色脉冲在30°处准时出现

• 晶闸管电压与电流：导通时承受正向电压，关断后承受反向电压

• 输出电压与电流：纯电阻负载，电流完全跟随电压，触发角30°时输出为“缺角”正弦波，与理论完美吻合，

这种“所见即所得”的交互体验，绝对能让你增加学习电力电子的兴趣。

五、总结

从枯燥的模块到拥有清晰面板和精美波形的专属平台，这不仅是技术提升，更是工程思维与产品思维的结合。掌握了App Designer与Simulink联合仿真，你不仅能做电力电子变换电路，还能复用到电机控制、新能源发电等各种场景。
