一台建设中的大国重器,居然囊括高中物理电磁学原理和公式:合肥先进光源出束,这台＂超级显微镜＂背后的电磁学——给高中生和家长的科普
新闻背景：2026年9月20日，合肥先进光源（HALF）直线加速器成功实现出束，电子束达到 2.2 GeV（22亿电子伏特）设计能量，标志着这一国家重大科技基础设施建设迈出关键一步
第一部分 科普篇：这条新闻到底在说什么？
大国重器技术奥秘，作为高中物理老师也不是一看就懂，在AI协助下，得以完成以下较为准确的科普文，希望能够帮助到一部分高中学生。高中物理公式部分，经本人核实准确。
一、先破一个误会：这个先进光源不是"灯"，是"显微镜"
"光源"这个词容易让人想到照明。但同步辐射光源不给房间照明，它给原子照明。
打个比方：你要看清一件东西的纹理，用的"尺子"必须比纹理更细。看头发丝用毫米尺够了，看细菌要用微米尺，看原子的排列，就必须用波长在纳米甚至更小量级的光——也就是X射线。
普通X光机也能发X射线，但亮度太低、波长还不能自由挑。同步辐射光源解决的正是这两件事：

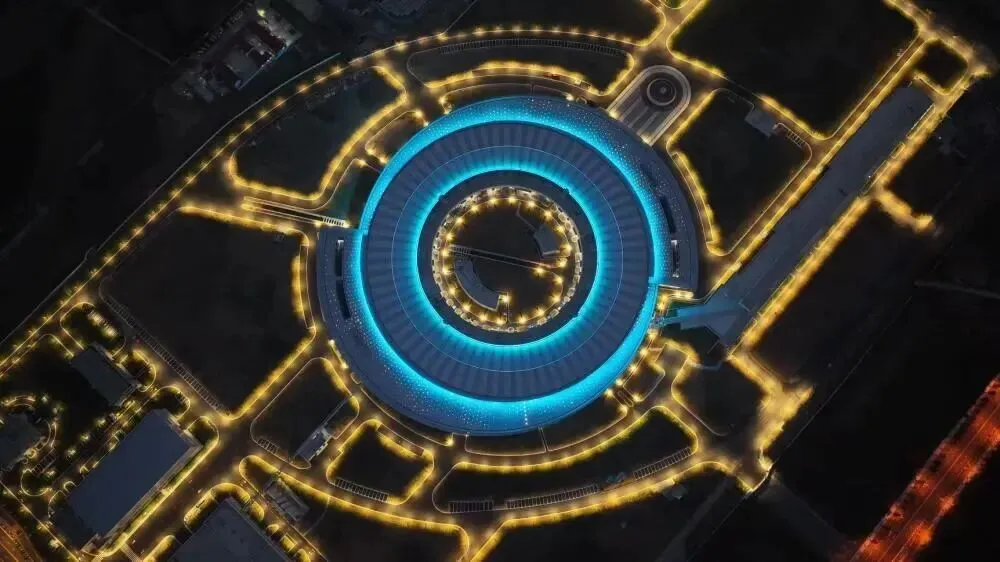

所以官方给它的外号是——"纳米级超级眼睛"。园区从空中俯瞰像一只凝望天空的大眼睛，这个造型不是巧合。
二、这台机器由三部分组成

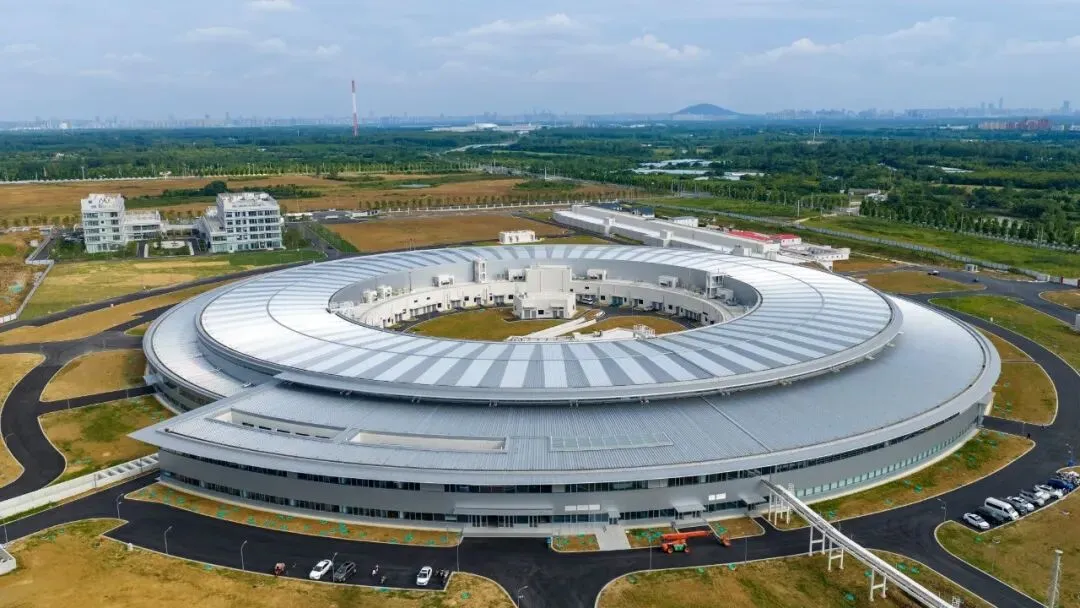

合肥先进光源由中国科学技术大学国家同步辐射实验室牵头建设，坐落在合肥未来大科学城岗集片区，2023年9月20日开工，预计2028年建成验收。整个装置可以拆成三段：
| 组成部分 | 关键参数 | 干什么用 |
|---|---|---|
| 注入器（直线加速器 + 输运线） | 直线加速器长约 192 m，输运线长约 138 m | 生产电子并加速到 2.2 GeV |
| 储存环 | 周长 480 m，能量 2.2 GeV，平均流强 350 mA | 让电子在里面转圈，转弯时发出电磁波 |
| 光束线站 | 规划数十条线站 | 把光引出来、单色化、聚焦，照到样品上 |

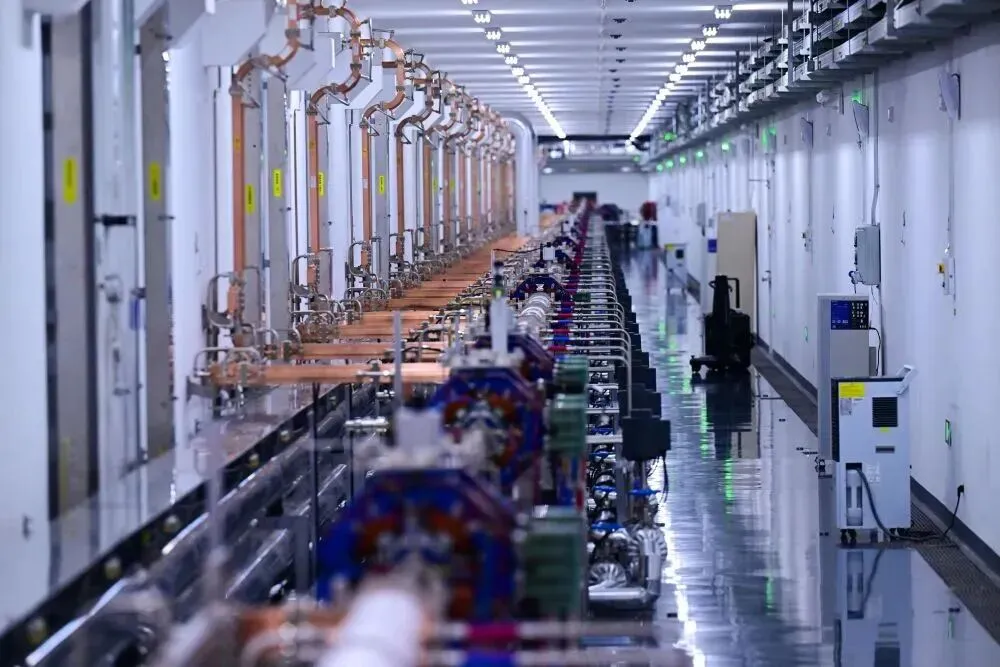

本次新闻报道建设过程完成的，就是第一段。电子枪打出的电子束团，顺利贯通了全长192米的直线加速器，达到电子束设计能量并成功引出。下一步是把电子束送进储存环调试，最终实现全线贯通。
三、"直线加速器"是怎么把电子推到2.2 GeV的？
这一段最值得高中二年级物理生细看，因为它就是电场做功的极限工程版。
真实流程是这样的（数据来自国家同步辐射实验室公开资料）：
- 电子枪：热阴极直流高压电子枪，打出初始束团，脉冲宽度约 1.0 ns。
- 预聚束 + 聚束：先用一台 476 MHz 次谐波预聚束器压缩脉冲，再进聚束器，把脉宽压到约 10 ps，同时能量提到约 10 MeV。
- 主加速段：束流依次穿过 20 个加速单元（编号 L01～L20）。每个单元配备一台峰值功率 80 MW 的速调管，驱动 两根长约 3.1 m 的行波加速管；每个单元可提供 120 MeV 能量增益。20 个单元里有 1 个作为在线热备份。
- 加速梯度（单位长度能提供的能量）约 20 MV/m，微波频率 2856 MHz。
- 出束后，电子束经二极磁铁水平偏转进入输运线，末端再由两块垂直偏转磁铁把束流抬高 4.7 m，与储存环轨道平面齐平，注入储存环。
一个很妙的数值验证：19 个工作单元 × 120 MeV + 聚束器 10 MeV = 2290 MeV = 2.29 GeV，恰好略高于 2.2 GeV 的设计值——多出来的部分用于补偿束流在管道里的能量损耗。这说明工程设计的裕量是算得很紧的。
四、"衍射极限储存环"和"第四代"是什么意思？
电子进入 480 m 周长的储存环后，会以每秒约 62 万圈的速度狂转。每次经过弯转磁铁或波荡器，运动方向被改变，就向外辐射出光子——这就是同步辐射。
代价是：电子每转一圈都在损失能量，所以环里装有高频（射频）系统，每转一圈就把损失的能量补回去，电子才能一直转下去。
那"第四代"新在哪？核心指标叫发射度（emittance）：发射度衡量电子束"又细又齐"的程度，单位是 m·rad，数值越小越好；
合肥先进光源是全球低能量区首台达到衍射极限的第四代同步辐射装置，建成后将与我国现有的高能区光源（如北京的高能同步辐射光源、上海光源）形成能区互补。
五、这跟我们普通人有什么关系？
时间分辨能力达到百纳秒级，意味着不只是"拍照片"，还能"拍视频"——记录化学反应的全过程。
第二部分 物理原理篇：电磁学如何撑起这台大国重器？
这一部分把装置里的每一步，对应回高中电磁学的知识点。建议每一位高中学生对照课本一起看。
知识点一 电子伏特（eV）：微观世界的能量单位
课本上能量的单位是焦耳（J），但原子尺度下焦耳太大了，用起来像"用吨称一粒米"。于是引入电子伏特：
回到新闻的数据：2.2 GeV 换算成焦耳
这个数字小到不可思议——比一滴水落地的能量还小亿万倍。为什么还叫"高能"？因为这是单个电子的能量。一个微小的电子扛着3.52*10的负10次方 J，相当于把它的静能放大了四千多倍。微观粒子看单个能量，不看总量。
知识点二 电场加速：动能定理与电场做功

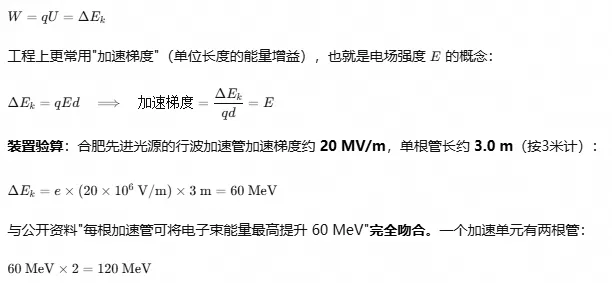

直线加速器的本质，就是让电子在电场里运动，由电场力对它做正功。
这就是"每个加速单元提供 120 MeV 能量增益"的来源。
为什么不能用一个超高压电源一次搞定？由电场做功公式 ，要一次给电子 2.2 GeV，就得在真空中维持 22 亿伏的电压。这个量级下空气、绝缘体全部击穿，物理上做不出来。解决思路：分段累加。每一段只承担适中的电压（这里是每段 60 MeV），用 40 根加速管串起来。这就是"直线加速器"名字的由来，也是电场叠加原理的工程应用。
为什么必须用交变电场（行波）而不是静电场？静电场是保守场，电子绕一圈回到原点，总功为零——静电场没法持续加速。所以要用 2856 MHz 的微波在加速管里建立行进的电磁波，让电子像冲浪一样"骑"在波的加速相位上，一路被推着走。这也是为什么加速管必须是行波结构。
知识点三 洛伦兹力与二极磁铁：让电子旋转和拐弯

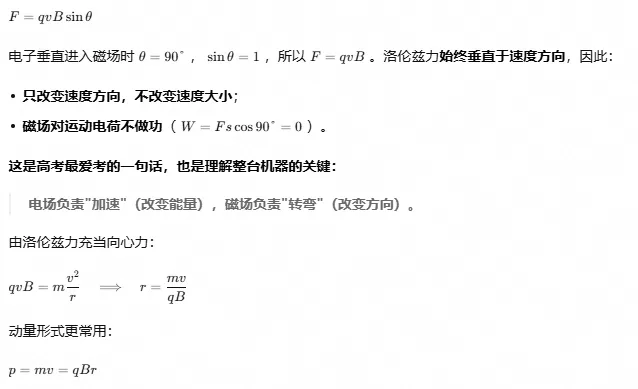

储存环里的电子要走圆，靠的是磁场提供向心力。洛伦兹力：电子垂直进入磁场时 ，所以。洛伦兹力始终垂直于速度方向，根据物理公式
装置中的应用：新闻提到电子束出束后要"经水平偏转磁铁引入输运线"，末端再用"两块垂直偏转磁铁把束流提升 4.7 m"。这些二极磁铁干的就是这件事——通过控制 B 的大小和方向，精确设定转弯半径 r ，把电子束送到该去的位置。
水平偏转 = 磁场竖直方向；垂直偏转（抬高4.7 m）= 磁场水平方向。方向由左手定则判断（注意电子带负电，实际受力方向与正电荷相反）。
知识点四 相对论效应：为什么高中公式在这里会"翻车"？
这是本文最有意思的部分。先看一个用高中知识动能定理算出来的荒谬结果。
这显然不可能。问题出在哪？经典力学在速度接近光速时失效了！必须用爱因斯坦的狭义相对论。
正确的算法：相对论中，粒子的总能量为
结论：电子速度约等于光速的 99.99999730%，比光速只慢约 8.1 m/s。
这个数字有多震撼？光每秒跑 30 万公里，而这个电子每秒跑 299999991.9 米——它和光赛跑，每秒只输 8 米。但它永远追不上，而且无论再往里灌多少能量，速度也只会在小数点后增加更多个 9，能量几乎全部转化成了"质量增加"（ γ 增大），而不是速度增加。
给学生的提醒：这道题是高考物理"科技前沿情境题"的经典模型。当题目给出 GeV 量级的粒子能量时，几乎一定在考相对论或"经典公式失效"的判断，而不是让你套 。看到"算出速度超过光速"，就是命题人在提示你换公式。
知识点五 电磁感应与射频腔：能量是怎么补回去的？
储存环里的电子每转一圈都在因对外辐射而损失能量。如果不补，电子速度下降、轨道半径变化，很快就撞壁丢失。

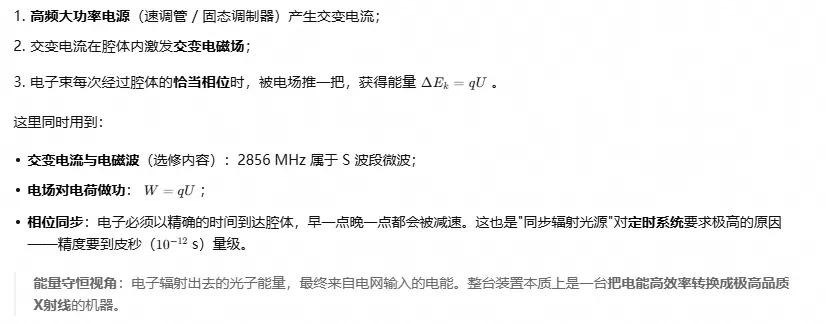

补能量靠的是射频腔，其原理链条正是高中电磁学：
知识点六 电磁波谱：为什么"能量越高，看得越细"？
同步辐射覆盖从红外到硬X射线的全波段。核心关系是普朗克公式：
能量与波长成反比——能量越高，波长越短，能分辨的细节越细。X射线波长约在 0.01～10 nm，正好匹配原子间距（约 0.1 nm 量级），所以能"看"到原子间晶体结构。
而衍射分辨的极限大致由波长决定：
这就解释了"衍射极限"这个词：当电子束的发射度已经小到不再拖累光斑尺寸，分辨率就只由 λ 决定，压到了物理允许的极限，再想更细就只能换更短波长的光。
原理小结：一张表看完全流程
| 技术环节 | 物理原理 | |
|---|---|---|
| 电子枪发射电子 | 热电子发射 + 高压电场加速 | |
| 聚束（脉宽 1.0 ns → 10 ps） | 交变电场的相位调制 | |
| 行波加速管（192 m） | 微波行波电场持续做功 | |
| 二极磁铁偏转（水平/垂直） | 洛伦兹力充当向心力 | |
| 储存环 480 m 环行 | 磁场约束轨道，不做功 | |
| 波荡器发光 | 加速运动电荷辐射电磁波 | |
| 射频腔补能 | 电磁感应 + 交变电场做功 | |
| 高速电子（2.2 GeV） | 狭义相对论 |
第三部分 高考物理模拟题（含详解，预计明年4月份推出，欢迎关注）
第四部分 家长视角：这条新闻值不值得跟在读高中的孩子聊？
非常值得。理由有三个：
一、它是一份现成的"情境化命题"素材库新课标高考物理近年的命题趋势非常明确——减少纯公式套用，增加真实科技情境。C919、天宫空间站、福建舰电磁弹射、"中国天眼"FAST、人造太阳EAST……都进过高考题。
合肥先进光源这类国家重大科技基础设施是高考命题组最爱的素材，因为它同时具备：真实数据、前沿性、且涉及的原理恰好落在高中课标范围内（电场做功、洛伦兹力、圆周运动、电磁感应、电磁波、相对论初步）。
二、它把"物理有什么用"这个老问题答得很具体很多孩子学电磁学的最大障碍是"看不见摸不着，学它干什么"。而这条新闻提供了一条完整的因果链：
电场做功 → 电子获得能量 → 磁场改变方向 → 加速电荷辐射光子 → 得到超亮X射线 → 看清锂电池内部的离子迁移 → 造出更好的电动车电池
从课本公式到国家战略产业，中间没有断层。这种"链条感"对建立学科兴趣的作用，远大于任何说教。
三、它是生涯规划的一个真实坐标
这类大科学装置背后是一个庞大的学科集群：加速器物理、等离子体物理、微波技术、超高真空、精密机械、超导磁体、快电子学、人工智能控制、光学工程……涉及物理学、电子科学与技术、核工程、材料科学、精密仪器等多个专业方向。孩子如果对"大国重器"有兴趣，这是一个很好的专业选择参照点。中国科学技术大学国家同步辐射实验室就是该领域的核心单位之一。
给家长的建议：不必强求孩子看懂所有公式。阅读新闻后能理解三句话
- 电场让电子变快，磁场让电子拐弯；
- 拐弯的电子会发光，这个光就是同步辐射；
- 电子跑到接近光速后，再加能量它也不会更快，只会更"重"。
这三句话背后是动能定理、洛伦兹力、相对论三大板块，也是高考电磁学的主干。
| 装置：直线加速器长度 | — | 约 192 m |
| 装置：输运线长度 | — | 约 138 m |
| 装置：储存环周长 | — | 480 m |
| 装置：设计能量 | — | 2.2 GeV |
| 装置：加速梯度 | — | 约 20 MV/m |
| 装置：单根加速管增益 | — | 约 60 MeV |
| 装置：微波频率 | — | 2856 MHz |
| 装置：平均流强 | — | 350 mA |
| 装置：水平自然发射度 | — | 86.3 pm·rad |
| 装置：束流洛伦兹因子 | γ | 约 4306 |
| 装置：束流速率 | v/c | 约 0.999999973 |
