把电路计算器装进手机

11 个模块，从电阻分压到 Buck 电源全覆盖

🔧 LowHuangMakerSpace 出品 ｜ 电路计算器 App v1.0.9

自从把常用的电路计算做成网页版之后，问得最多的一句话是：手机上能用吗？网页版拷来拷去、手机浏览器里敲参数终究别扭。所以这次干脆把它做成了一个 Android App——电力电子里最高频的 11 类计算，全塞进一部手机里。竖屏、暗色、单手可操作，参数一填结果就出，还顺手把工程选型经验一起告诉你。

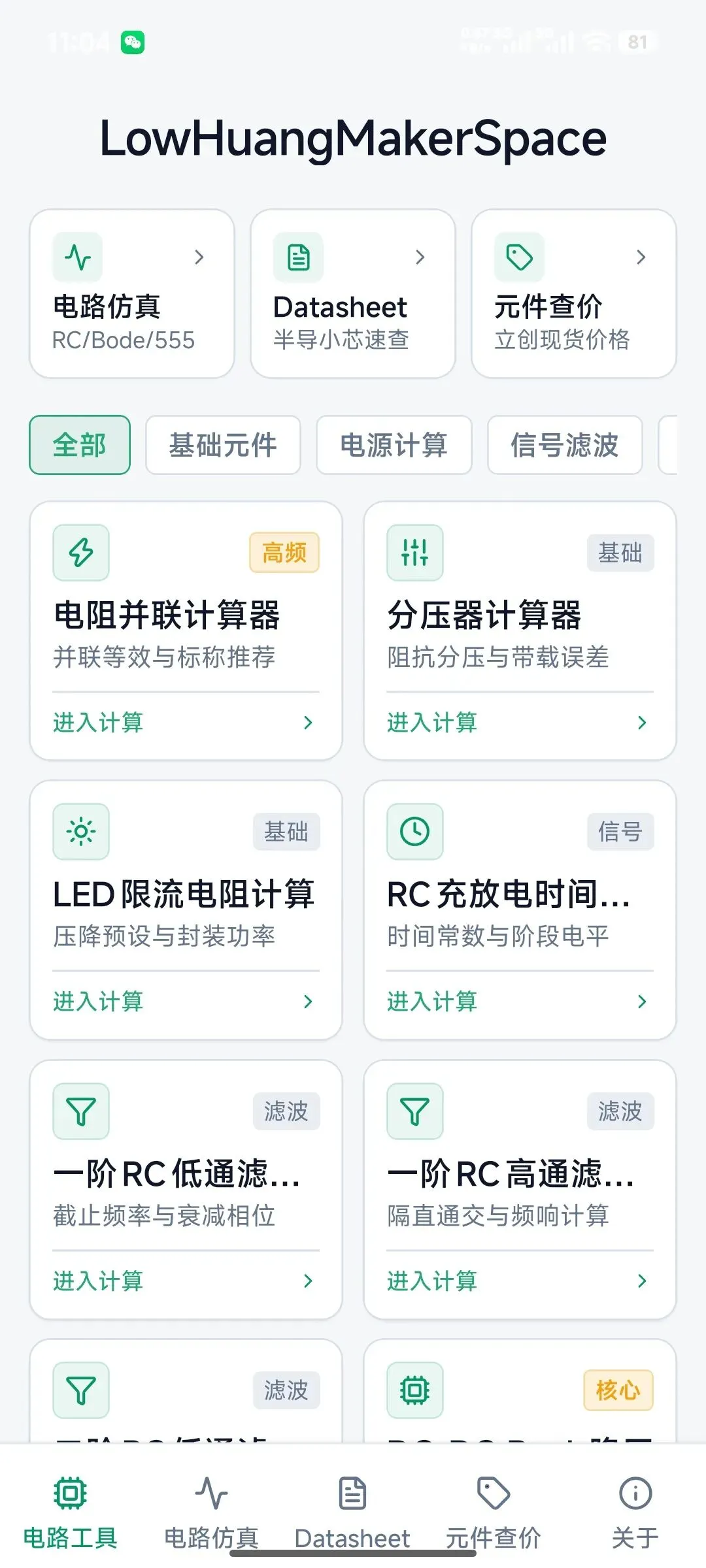

App 首页：功能卡片 + 顶部快捷入口，底部四个导航 Tab

一、这个 App 是干什么的

一句话：把电路设计里那些“算一下”的活儿，全搬到了手机里。

做硬件的人都清楚，日常真正高频的计算就那么几类：选限流电阻、配分压、定时常数、定截止频率、画 Buck 选电感电容、看寄存器位……公式都不难，但真到贴料、调试的时候没人想在草稿纸上推一遍，更没人想因为 kΩ 写成 Ω 而差 1000 倍。

这个 App 就是把这些计算参数化：填进去、点一下、出结果，并附上“该选多大的标准值、该配多大封装、该防什么坑”的工程建议。

提示：当前版本 v1.0.9 · 适配竖屏 · 深色主题 · 支持 32/64 位 ARM 设备

二、底部四个入口，清晰分层

首页整体分三块：顶部品牌区、中部功能卡片网格、底部导航栏。导航只有四个 Tab，定位很明确：

·电路工具 — 主战场，11 个计算模块都在这

·电路仿真 — 波形/频响可视化

·Datasheet — 常用芯片手册速查入口

·元件查价 — 立创等渠道现货价格查询

另外首页顶栏还留了 Datasheet 和 元件查价 的快捷卡片，做选型时“算完顺手查个价”的路径很短。

三、11 个计算模块，逐一看本事

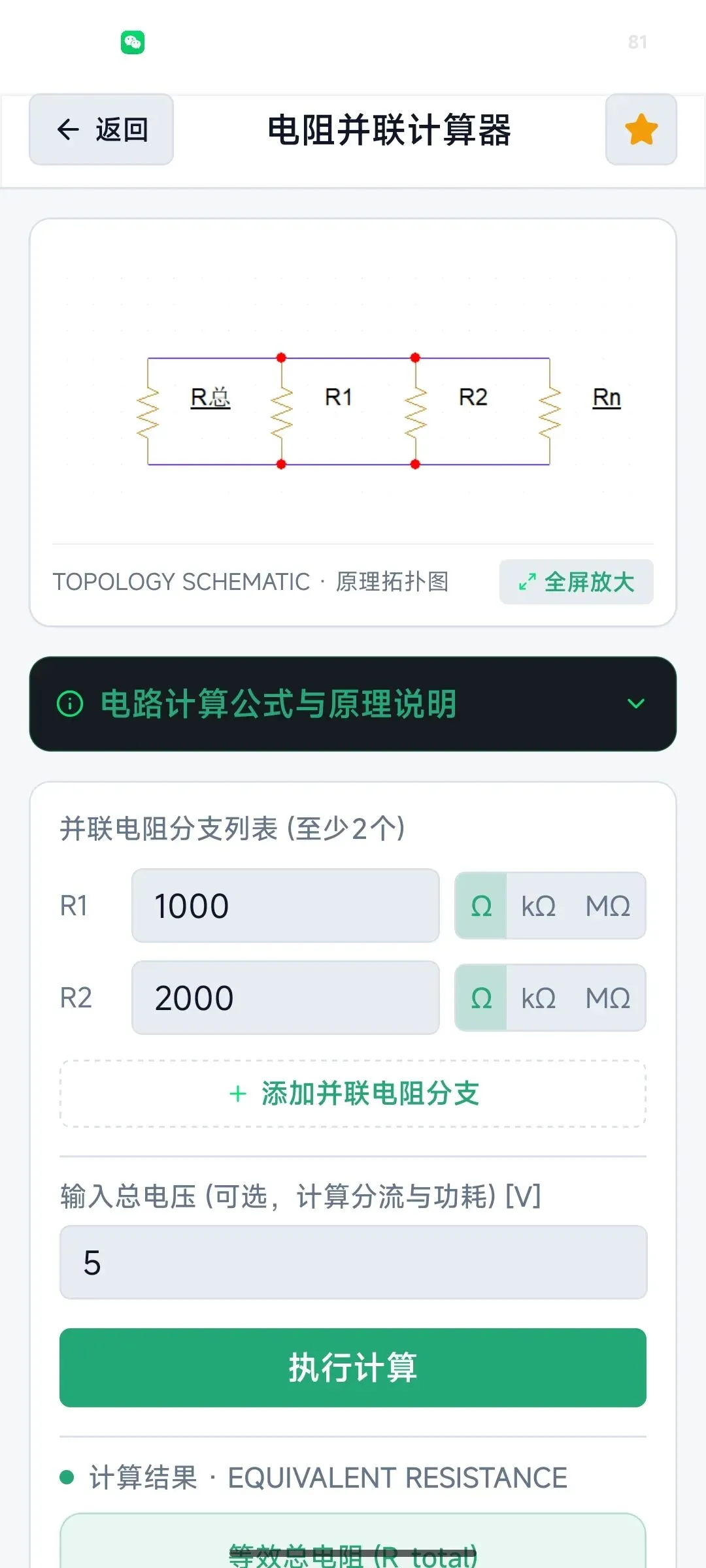

1. 电阻并联计算器 ⚡

经典的 1/Rtotal = 1/R1 + 1/R2 + …，但做得比公式讲究：

·界面直接画原理拓扑图（TOPOLOGY SCHEMATIC），还能全屏放大，一眼看清在算什么

·并联分支列表支持动态增删，两个、三个、五个都行

·单位可在 Ω / kΩ / MΩ 间切换

·可选填总电压，进一步算各支路分流与功耗

·结果区给等效电阻 + 标称推荐值，直接告诉你去料架上拿哪一颗

电阻并联计算器：分支列表 + 拓扑图 + 等效电阻与标称推荐

2. 分压器计算器 🔽

Vout = Vin × R2/(R1+R2)，重点是它还管“带载之后会怎样”：

·输入 Vin、上分压 R1、下分压 R2

·可勾选“接入负载电阻 RL”，自动把下臂视作 R2∥RL 分析带载效应

·结果给出分压输出电压 + 静态电流，看清“负载一挂上去分压就被拉垮”这个经典坑

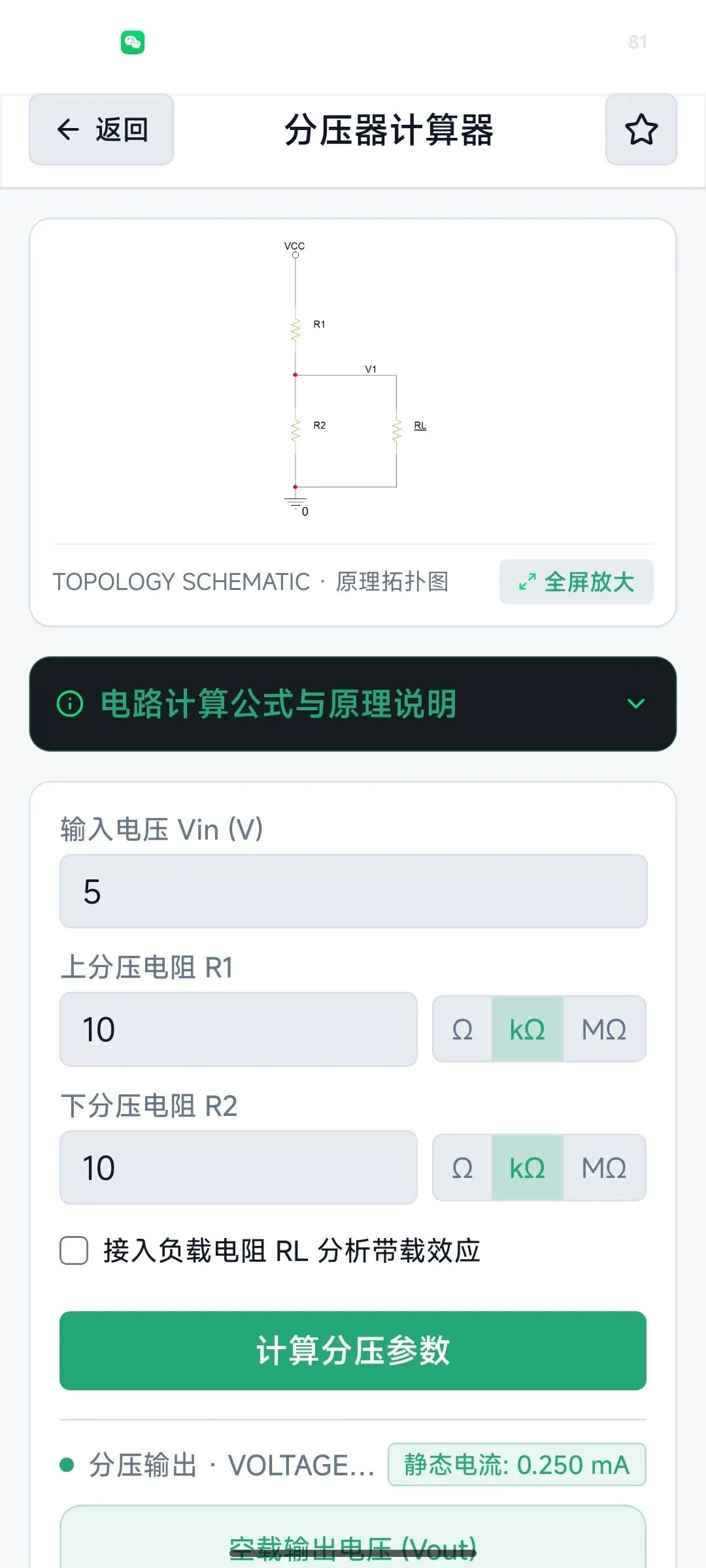

分压器计算器：支持勾选“接入负载 RL”分析带载效应

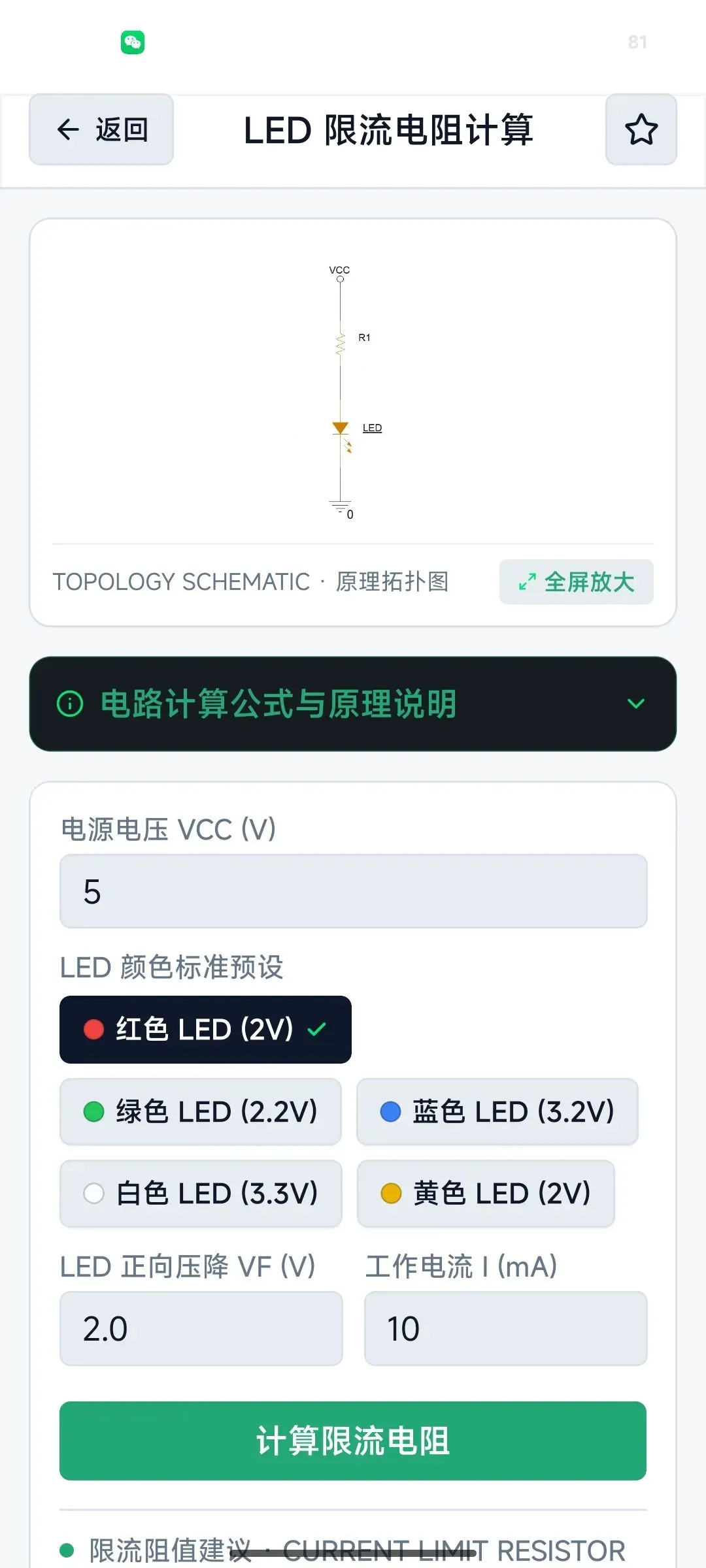

3. LED 限流电阻计算 💡

R = (VCC − VF) / I，把“查 LED 压降”这步也省了：

·颜色预设一键填 VF：绿色 2.2V、蓝色 5.2V、白色 5.5V、黄色 2V……

·也可以手动输入 VF 和工作电流 I

·结果给限流阻值推荐（落到标准阻值）+ 电阻功耗评估

LED 限流电阻计算：颜色预设一键填 VF + 限流阻值推荐

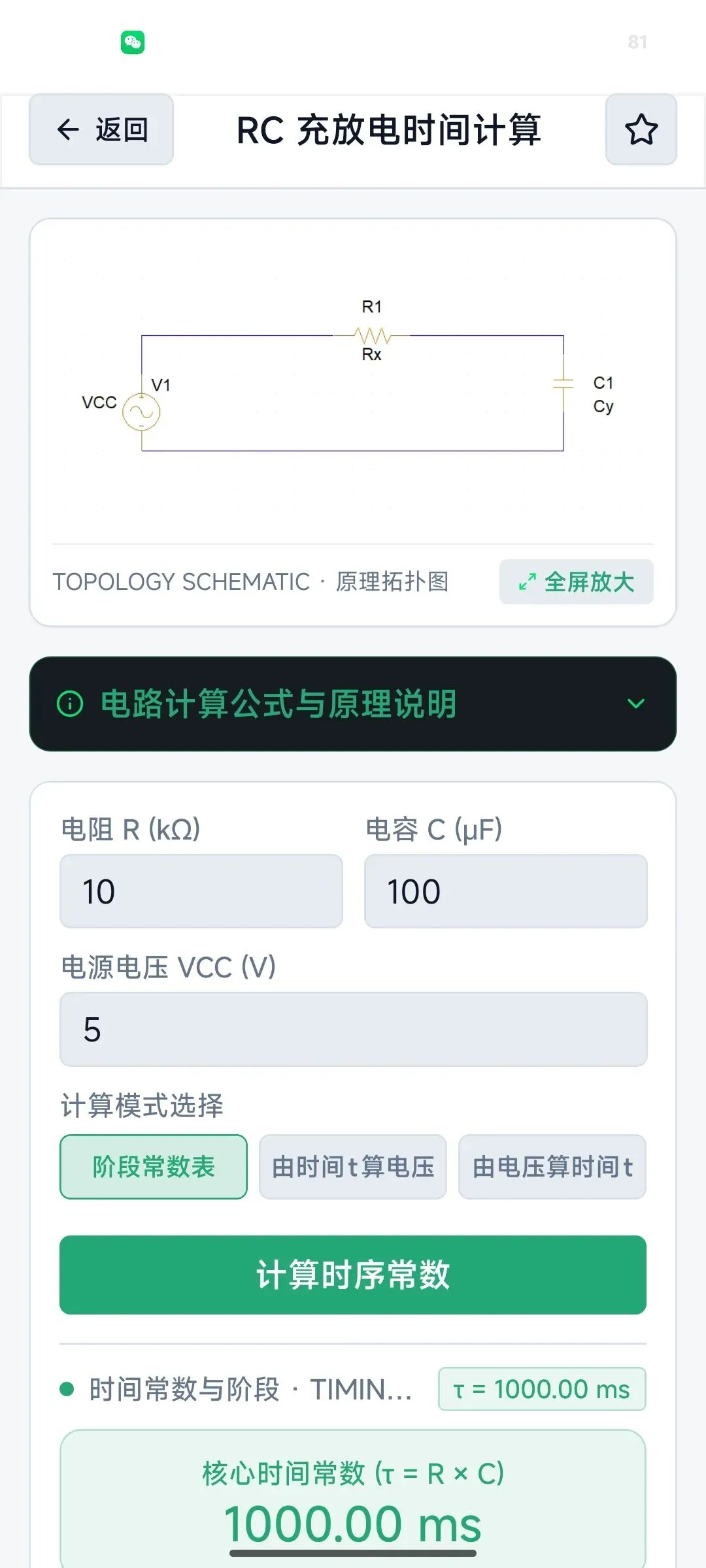

4. RC 充放电时间计算 ⏱️

这块提供三种计算模式，覆盖实际会遇到的所有问法：

核心时间常数 τ = R × C 单独高亮显示，例如 R=10kΩ、C=100µF → τ = 1000.00 ms，一目了然。

RC 充放电时间计算：三种模式，τ = R×C 清晰给出

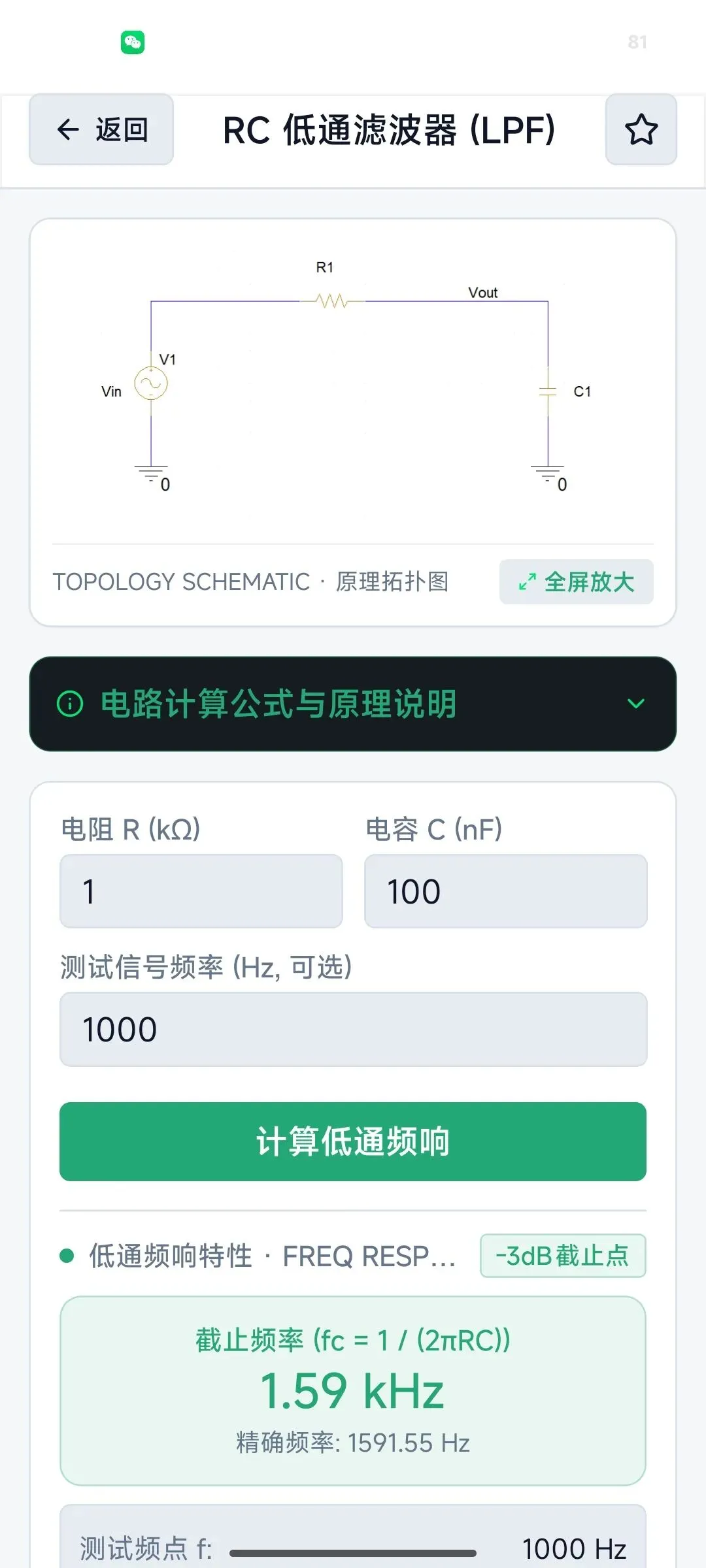

5. 一阶 RC 低通滤波器（LPF）🔽

输入 R（kΩ）、C（nF），还可选填测试信号频率，结果包含：

·-3dB 截止点：fc = 1/(2πRC)，如 1kΩ + 100nF → 1.59 kHz（精确 1591.55 Hz）

·测试频点下的衰减与相移，配合频响特性一起看

一阶 RC 低通滤波器：截止频率与测试频点响应

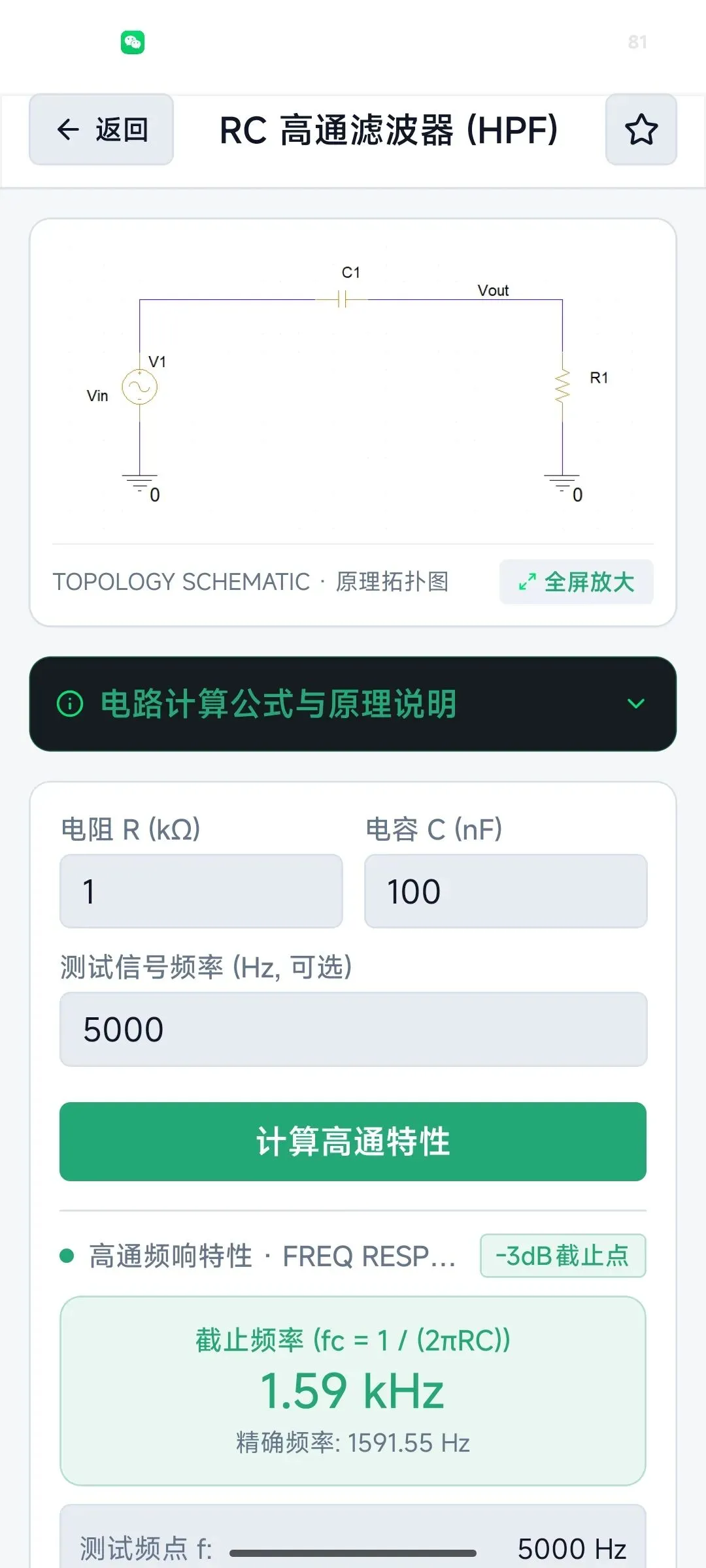

6. 一阶 RC 高通滤波器（HPF）🔼

拓扑换成电容串联、电阻对地，同样给 -3dB 截止点与频响特性，用来做“隔直通交”的耦合/去耦设计很顺手。

一阶 RC 高通滤波器：隔直通交的截止点计算

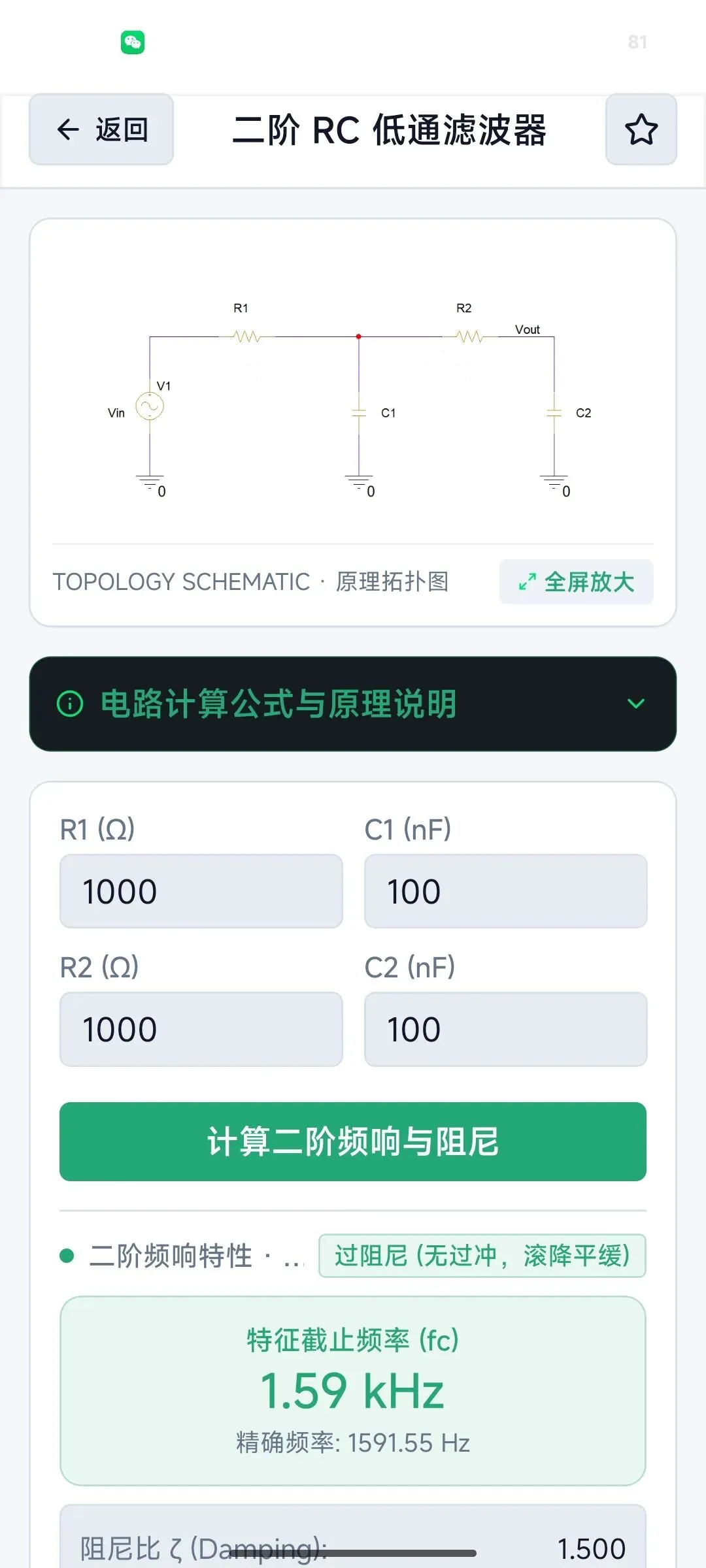

7. 二阶 RC 低通滤波器 🔽🔽（进阶）

比一阶多了一组 R2/C2，所以除了截止频率，还算工程上更关键的阻尼：

·特征截止频率：如 1000Ω/100nF ×2 → 1.59 kHz

·阻尼比 ζ，并直接给出结论，例如 ζ = 1.500 → 过阻尼（无过冲，滚降平缓）

·二阶滚降 -40dB/dec，比一阶陡一倍

提示：做采样前端、做 ADC 抗混叠滤波时，这个模块能帮你快速判断“该不该加过冲补偿”——不用去解特征方程了。

二阶 RC 低通滤波器：特征截止频率 + 阻尼比判定

8. DC-DC Buck 降压计算器 🔋（硬核）

这是给电源工程师准备的重头戏，输入参数很全：

·输入电压 Vin（如 12V）

·Vout 设定方式二选一：直接输入目标 Vout，或按 FB 反馈电阻 R1/R2 反推

·最大负载 Iout（如 2A）、开关频率 fsw（如 500kHz）

·纹波电流比（%）、输出纹波允许值（mV）

输出的是电感 L 与输出滤波电容的选型结果——按纹波电流百分比定电感量，按纹波电压反算最小电容，还会提示耐压余量与陶瓷/电解的取舍。

对着电源芯片的 datasheet 填几个数，关键被动元件的量级心里立刻有底。

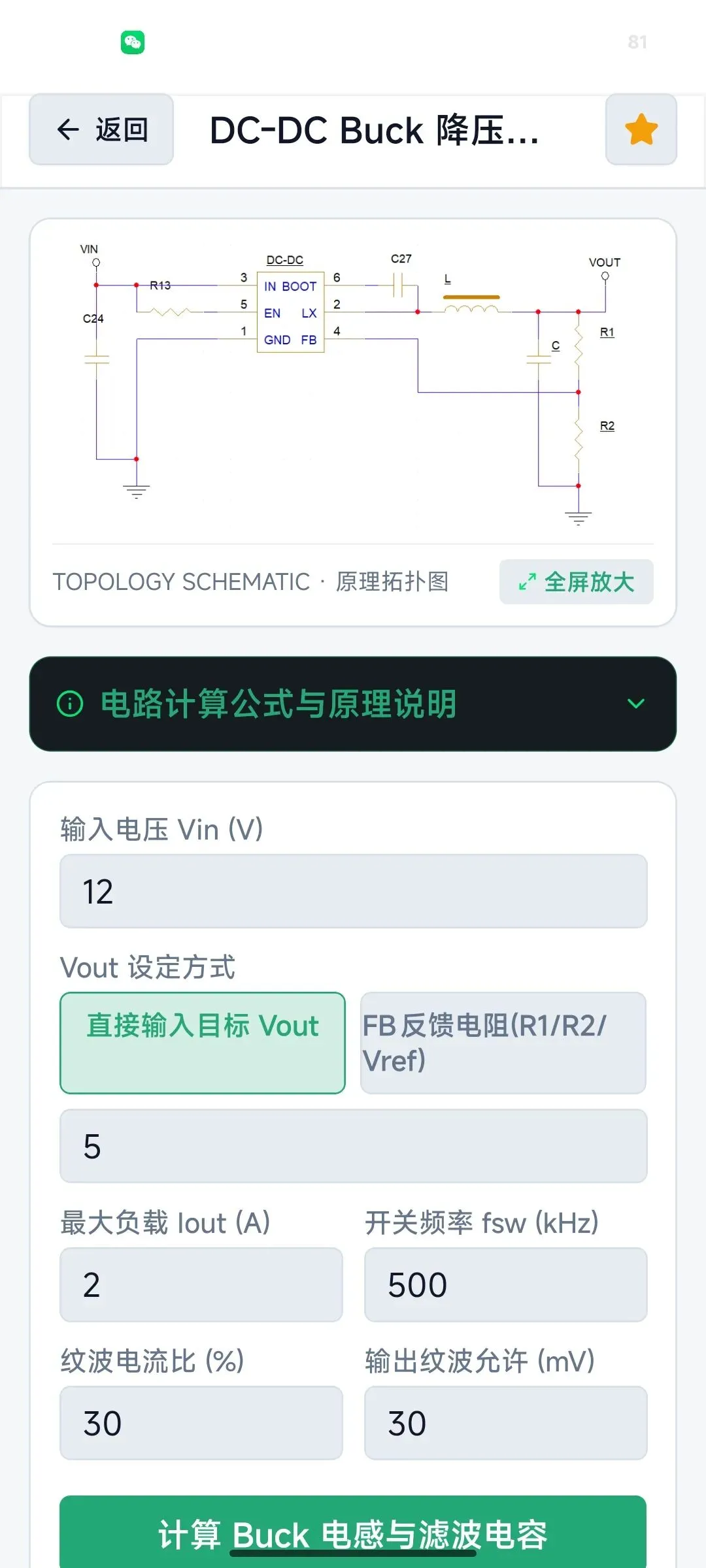

DC-DC Buck 计算器：Vin / Vout / Iout / fsw / 纹波全参数输入

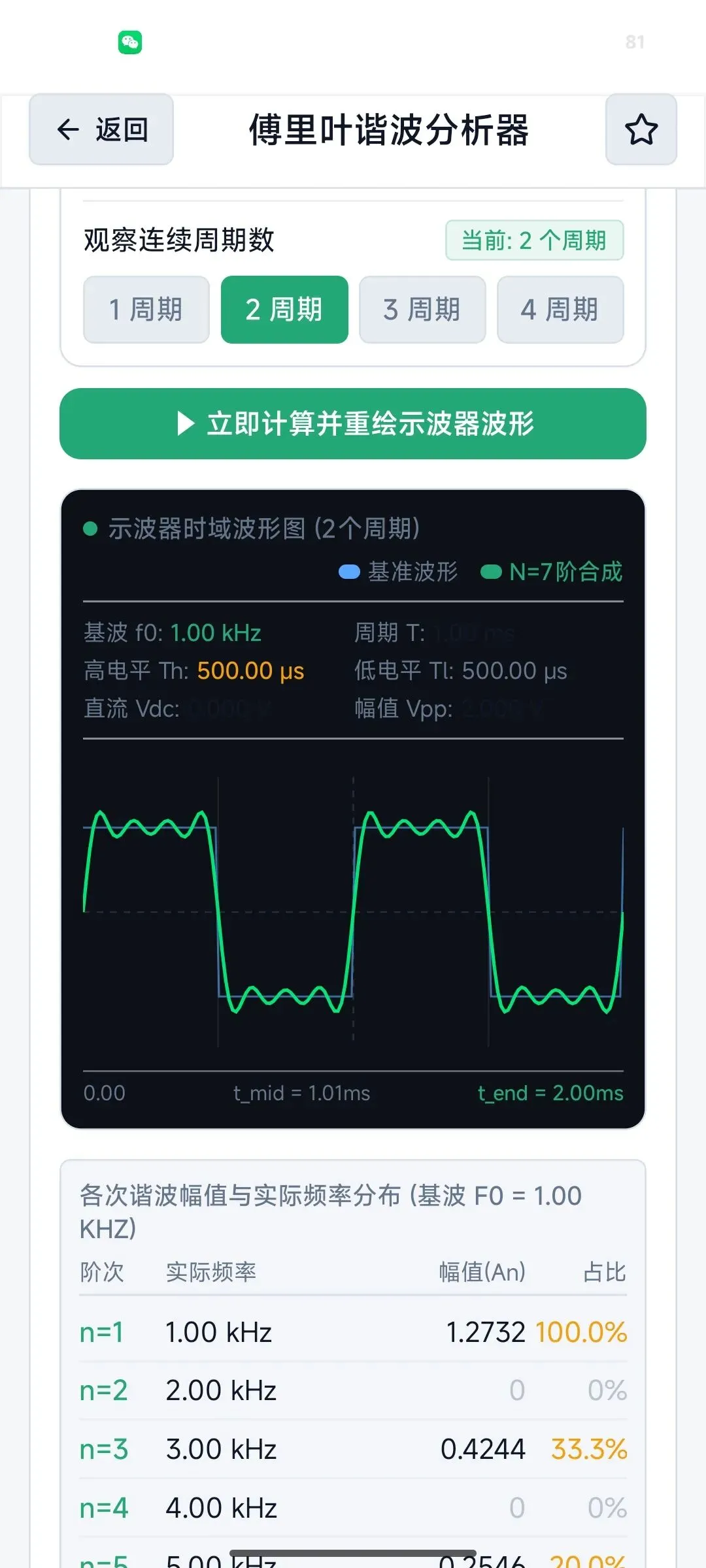

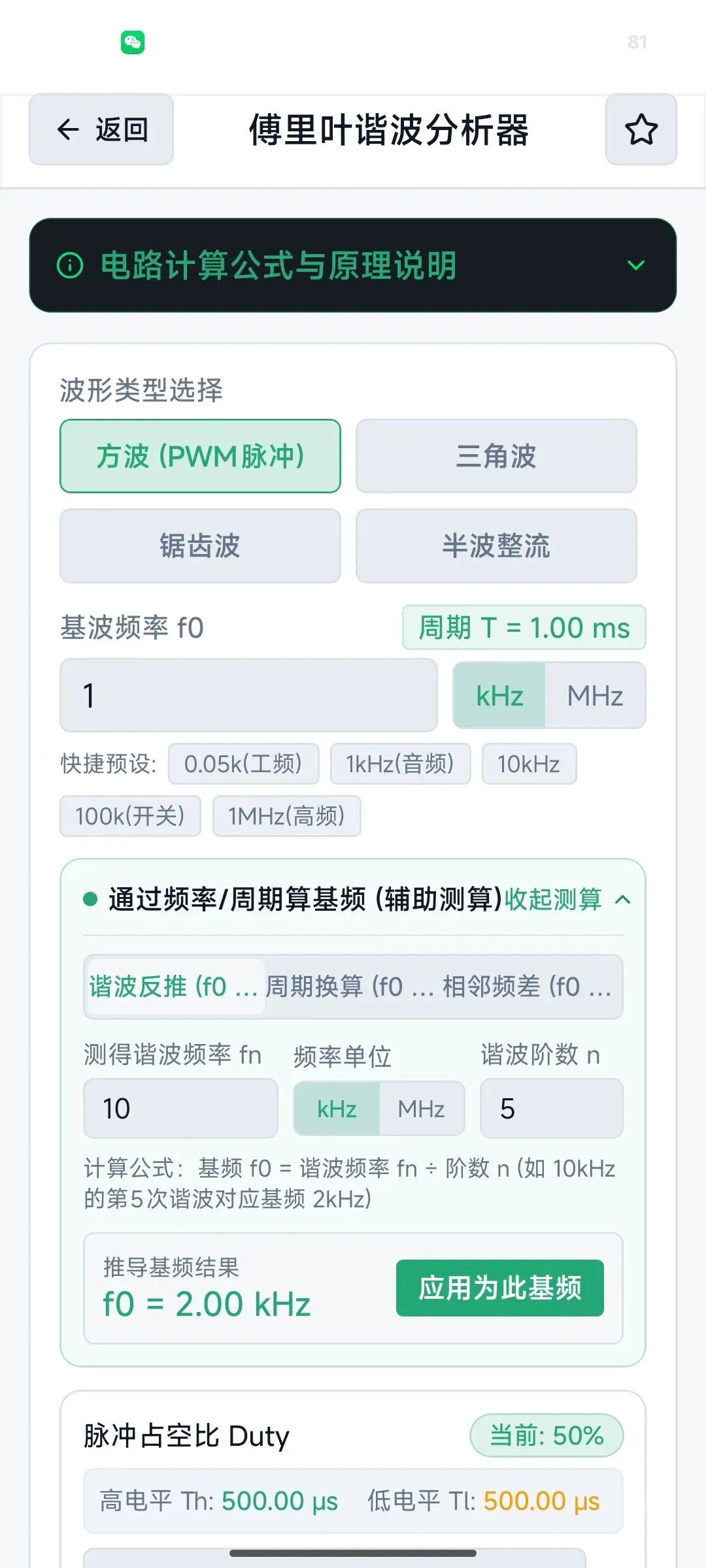

9. 傅里叶谐波分析器 🔬

这个工具主要是给做EMI测试时，需要计算辐射频点的基频和倍频的

这是全 App 最有“教学感”的模块，也是界面最漂亮的一个：

·波形类型可选：方波（PWM 脉冲）、三角波、锯齿波、半波整流

·滑杆调基波频率 f0，快捷预设 0.05kHz（工频）/ 1kHz（音频）/ 10kHz / 100kHz（开关）/ 1MHz（高频）

·谐波反推：拿频谱仪测到 fn，反推基频 f0 = fn / n（如 10kHz 的第 5 次谐波 → 基频 2kHz），还能一键应用

·周期换算、相邻频差等辅助测算一并给出

·调脉冲占空比 Duty，实时显示高电平 Th / 低电平 TL

·下方是各次谐波幅值与实际频率分布表：阶次、频率、幅值、占比一目了然——1.00kHz 幅值 1.2732、3.00kHz 幅值 0.4244，正好是方波的 1/n 规律

对理解“为什么 PWM 的谐波会串扰别的电路”、做 EMI 排查的人，这个可视化比看教科书管用。

傅里叶谐波分析器：谐波反推（左）与谐波幅值分布（右）

10. 程序员计算器（32 位）💻

寄存器配置、位域核对、协议字段拼包时的趁手工具：

·32 位二进制可视化开关，点一下就能翻转某一位

·分成高 16 位（Bit31~16）与低 16 位（Bit15~0）两行展示，看得清

·HEX / DEC / BIN 实时联动

·快捷操作：全置 1、全置 0、按位取反、左移 1、右移 1

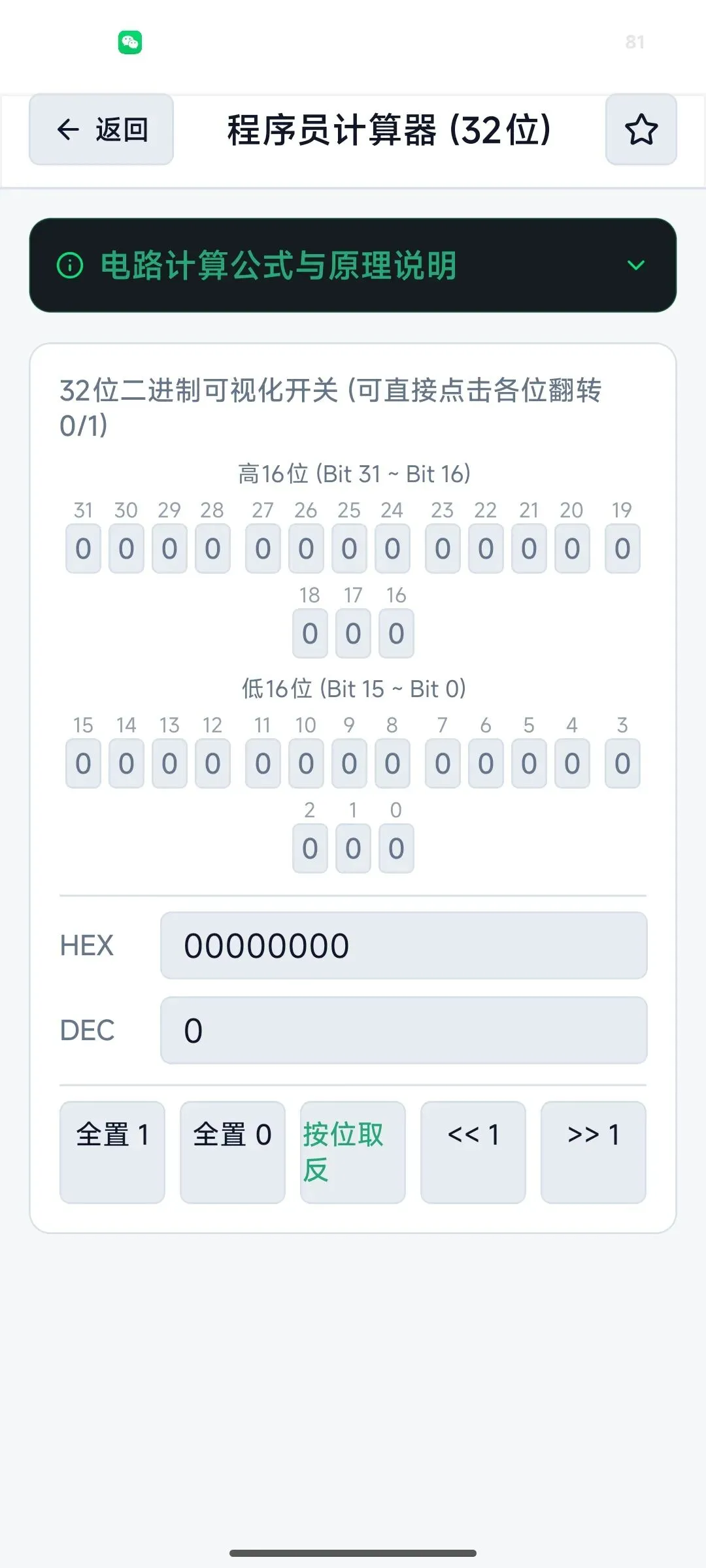

程序员计算器（32 位）：二进制开关 + HEX/DEC/BIN 联动

11. 电路工具主入口 🧰

首页按分类标签组织模块，切换很快：基础元件 / 电源计算 / 信号滤波 / 高频 / 基础 / 滤波 / 核心。

每个卡片都带一句功能说明（如“并联等效与标称推荐”“时间常数与阶段电平”“截止频率与衰减相位”），不用点进去猜。

四、设计上值得夸的几个细节

·每个模块都配拓扑图 — 算之前先看清电路长什么样，还能全屏放大

·单位不用自己换算 — Ω/kΩ/MΩ、µF/nF 一目了然，结果自动落合适量级

·给标准值而不仅是数字 — 算出 1.87kΩ，直接推荐该拿哪颗标称电阻

·深色主题 — 暗光环境看波形、长时间调参数不刺眼

·竖屏单手操作 — 站在工位或产线边上，单手也能改参数

·本地计算 — 核心计算本地完成，不依赖网络，参数不外传

五、谁适合用

·硬件/嵌入式工程师 — 选型、估算、核对数值，随手就能算

·电源方向工程师 — Buck 电感电容选型不用再开 Excel 凑

·学生与电子爱好者 — 傅里叶模块 + 拓扑图，是很好的“看得见”的学习工具

·做 EMI / 信号完整性的人 — 谐波分布和截止频率能快速建立直觉

提示：工具给的是工程参考值，量产前请务必按 datasheet 参数和实测结果复核。界面本身也明确标注了“仅供参考”。

六、和网页版什么关系

之前做的单文件网页版胜在“发个文件就能用”，适合在电脑上快速算；这个 App 版把体验搬到了手机上：

两者互补：电脑上算复杂参数用网页，现场随手算用手机。

结语

硬件工程师的省事，从来不靠“算得比别人快”，而靠把重复的计算和踩过的经验固化下来。这个 App 想做的就是这件事——不光给你一个数，还告诉你该选多大标准值、该留意哪几个坑。

如果你有想加进来的模块，或者用着哪里别扭，欢迎交流。
