门禁一卡通方案模板:读卡器、控制器、电锁怎么配

门禁系统看着简单，翻车的人可不少 —— 装完不开门、断电打不开、卡刷了没反应。

门禁方案的核心就三件事：认人、控制、开锁。今天把通用模板给你，配设备、走线、调试一次讲清。

项目背景：先定 "怎么认人"

门禁第一步是选认证方式，按场景定：

• 刷卡
  —— 成本低、稳定，工牌式管理，最通用
• 密码
  —— 适合门数少、人员固定的场所
• 人脸识别
  —— 无感通行、防尾随，办公楼大堂主流
• 组合
  —— 人脸 + 刷卡，关键区域双保险

选型原则：按 "安全等级 + 预算" 定，不是越贵越好。普通办公室刷卡够用，机房、财务室才上人脸或指纹。

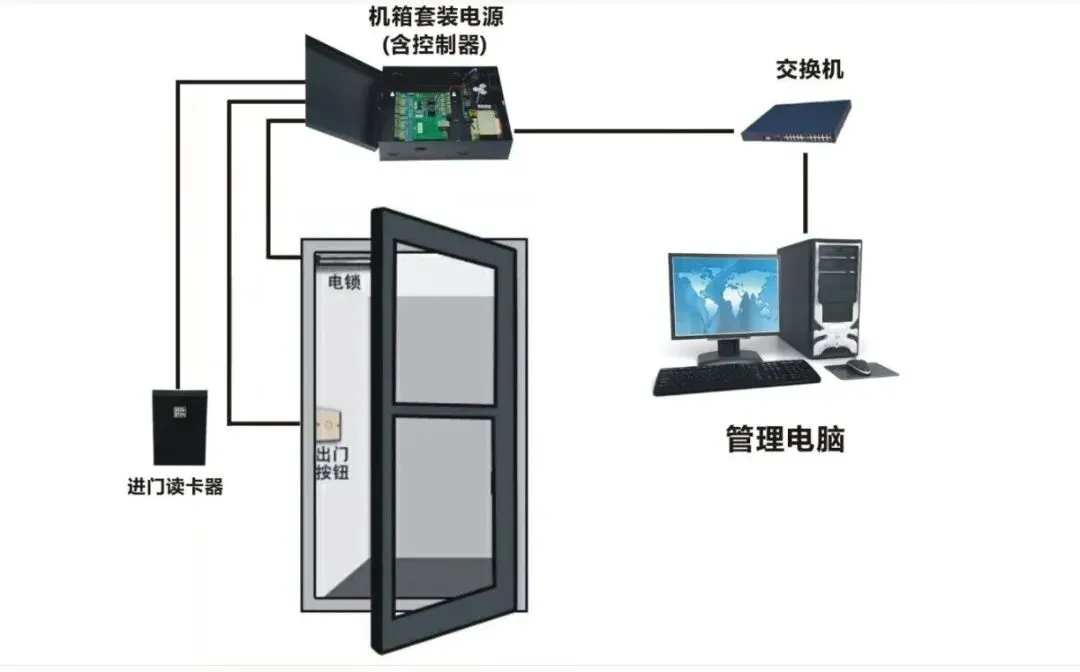

系统架构：一控多门，链路清晰

读卡器 → 门禁控制器 → 电锁/出门开关              └── 管理电脑/门禁平台

控制器是大脑，读卡器是眼睛，电锁是手。一个控制器可以带多门（常见的 2 门 / 4 门控制器），一个门一套读卡器 + 电锁。

设备选型：关键参数别选错

三个大坑，提前避开

坑 1：韦根协议不匹配—— 读卡器 WG26，控制器 WG34，卡刷了没反应，白装。买前对好协议。

坑 2：断电打不开—— 门禁必须配UPS 或断电开锁功能。消防联动时门要自动释放，这是安全红线 ——火灾时门禁必须断电开锁（参考消防联动要求）。

坑 3：电源功率不够—— 一个电锁工作电流300-500mA，一把锁一个电源或控制器总输出算清楚，功率不够锁就不吸合。

布线要点：四条线走对

一是读卡器线—— 读卡器到控制器用RVVP 屏蔽线，韦根线最长100 米以内（推荐 30 米内，越长越容易受干扰）；

二是电锁线—— 用2×1.0mm² 以上电源线，锁的瞬间电流大，线细了压降锁不吸；

三是出门开关线—— 普通双芯线即可，距地1.3m安装；

四是强弱电分开—— 门禁电源线与网络线分开走，别缠一起。

安装高度与调试

读卡器安装高度1.3-1.4m，这是刷卡最舒服的高度，人脸识别也在这个范围。

调试三步：

一是权限下发—— 所有卡 / 人脸逐一验证，全部通过才算过；

二是断电测试—— 断电后门自动释放，恢复供电后系统自恢复；

三是联动测试—— 报警、消防联动时门禁正确动作。

参考标准：GB 50396《出入口控制系统工程设计规范》。

一句话总结

门禁方案记住：韦根协议对好、断电必须开锁、锁线要粗、高度 1.3。

这四条不出错，门禁项目就稳了。
