DJI大疆禅思全系列LiDAR轨迹转换软件升级️适配新版专业软件:DJI Terra、CC、重建大师…

本文介绍大疆禅思L1/L2/L3全系列LiDAR轨迹转换软件的最新升级内容，涵盖新版大疆智图成果变化分析、轨迹转换功能优化详解、以及重建大师7.x等专业软件的使用效果展示。

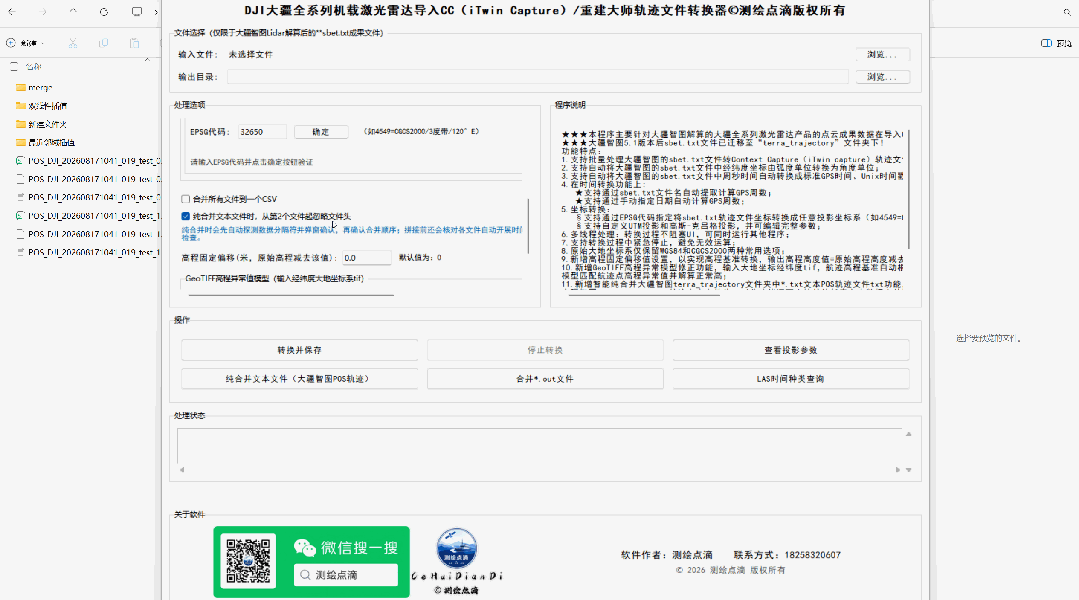

2025年，为简化多场景海陆一体化水下水上三维建模项目中可见光影像与激光雷达点云融合建模的数据处理流程，我开发了『大疆L1及L2机载激光雷达导入Context Capture（iTwin Capture）轨迹文件转换器软件』，用于解决大疆智图（DJI Terra）解算成果向CC（原Context Capture，现Itwin Capture）专业内业建模软件LiDAR点云数据导入时的必要轨迹文件转换批量转换生产问题。

随着2025年11月大疆禅思L3机载激光雷达的发布，以及大疆智图V5.1软件的同步更新，大疆全系列禅思Zenmuse L1、L2、L3机载激光雷达解算成果及轨迹文件组织方式也随之发生变化；与此同时，相关专业内业建模软件也在持续迭代，原有针对L1/L2建立的转换软件方案也需要进一步迭代优化更新。

恰逢中秋期间，结合热心网友提供的新版大疆智图5.x大疆全系列禅思机载激光雷达解算成果工程数据，我重新对大疆智图新版本成果针对ContextCapture（iTwin Capture）及重建大师7.x等软件进行了工程数据成果梳理与兼容性测试匹配,并在此基础上对原有工具进行迭代升级优化，最终形成面向大疆禅思L1、L2、L3全系列机载激光雷达解算成果的轨迹文件全自动转换方案，重点解决不同大疆智图版本、不同轨迹成果及不同第三方内业建模软件之间的LiDAR数据成果衔接问题。

参考大疆智图官网“禅思Zenmuse L1/L2/L3点云后处理输出的轨迹文件介绍”与“大疆智图二维/三维建模/激光雷达点云成果内容及成果目录解析”内容对已有最新版大疆智图解算的禅思L3完整Demo工程数据组织结构分析结果如下：

✅当前大疆智图各版本对禅思全系列机载LiDAR完成点云后处理平差解算后，可输出两类轨迹成果：二进制格式“sbet_xxx.out”与文本格式“sbet_xxx.txt”，软件遵循“一航次一轨迹文件”的输出逻辑，依据原始飞行航带数量，批量生成对应解算轨迹成果。

💡提示：sbet_xxx.out文件的坐标系是固定的WGS84坐标系，加入像控点不影响sbet_xxx.out。

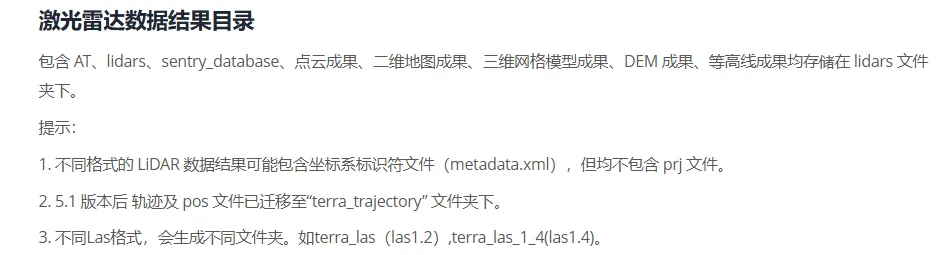

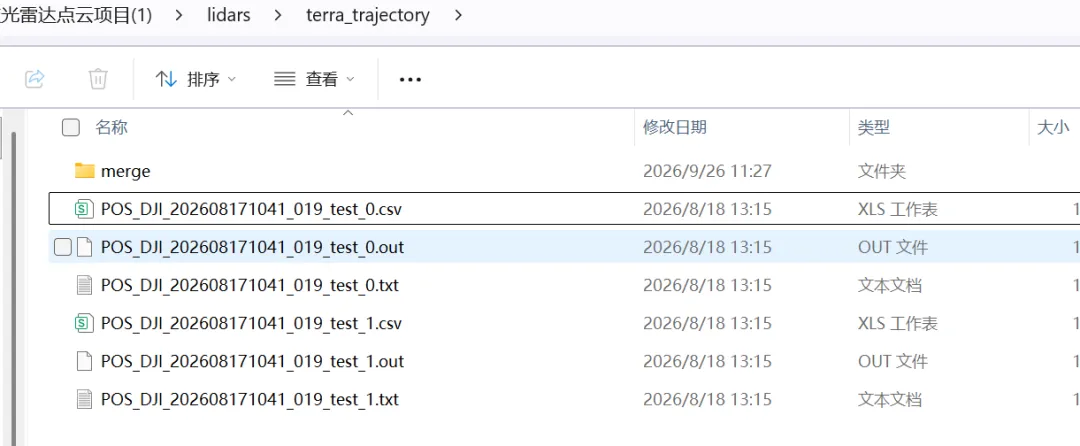

✅大疆智图5.1版本前，机载LiDAR完成点云后处理平差解算后的sbet轨迹文件位于项目路径lidars文件夹中；5.1版本后，相关文件已移动至lidars子文件夹“terra_trajectory”下。

✅目前大疆智图输出机载激光雷达LAS点云成果时，可选择LAS1.2或LAS1.4两种格式。

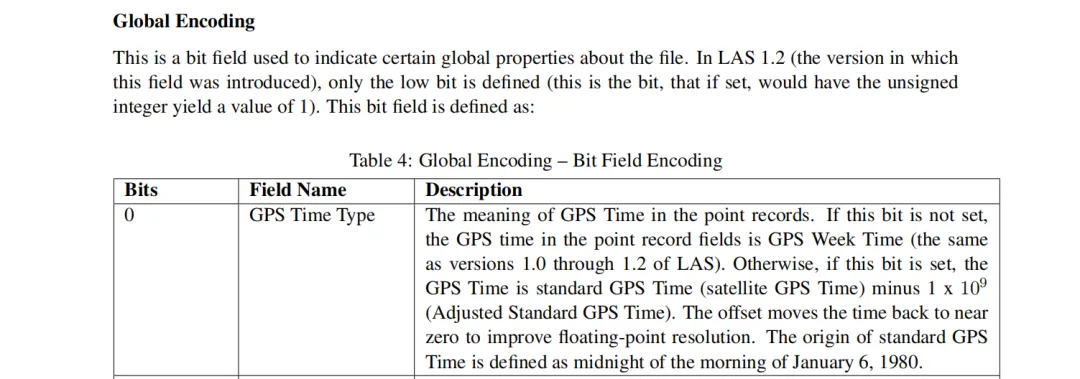

通过查阅ASPRS LAS1.4-R16官方规范附录后确认：LAS1.2与LAS1.4中，Global Encoding标志位的GPS Time Type（Bit0）对点记录GPS_Time字段的时间解码规则完全一致。

Las点云格式标准官方维护仓库下载地址：https://github.com/ASPRSorg/LAS/releases#release-1.4.R16

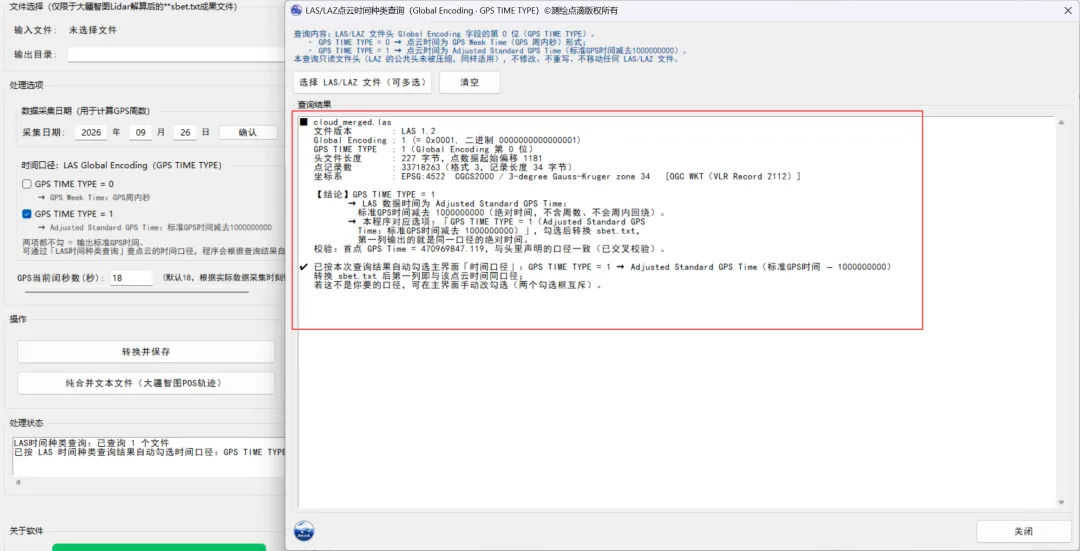

🔧修复旧版本软件中针对LAS1.2及以上版本轨迹时间同步的描述不规范问题：新版软件严格遵循LAS官方规范，依据LAS数据集的Global Encoding标识识别LAS时间类型，支持用户自主选择LAS数据集时间口径；同时新增“LAS时间种类查询”功能模块，可根据用户LAS数据集自动同步设置软件轨迹文件转换时间口径参数，并对载入的LAS文件输出质检信息提示。

除此之外，此功能还可根据LAS标准规范，同时读取并显示导入LAS文件的内置坐标参考信息，便于后续轨迹文件应用时开展位置、时间信息的对齐配准判定。

“LAS时间种类查询”功能仅读取LAS文件头信息即可解析Global Encoding标识并识别内置坐标参考信息。解析百GB至TB级LAS数据文件，耗时仅毫秒级，软件运行稳定、解析高效。

🚨软件轨迹转换时间支持标准LAS时间（GPS TIME TYPE 0：GPS周内秒；GPS TIME TYPE 1：Adjusted Standard GPS Time）；

🚨除LAS Global Encoding定义的时间类型外，同时支持Unix时间（闰秒改正应用）；

🚨若不选择上述三种类型，默认输出标准GPS时间。

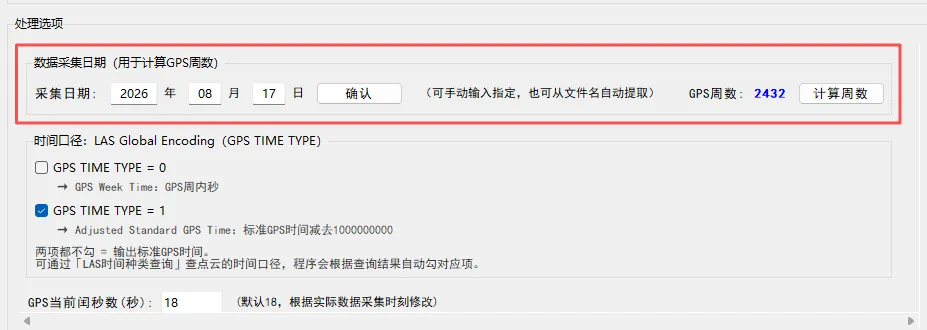

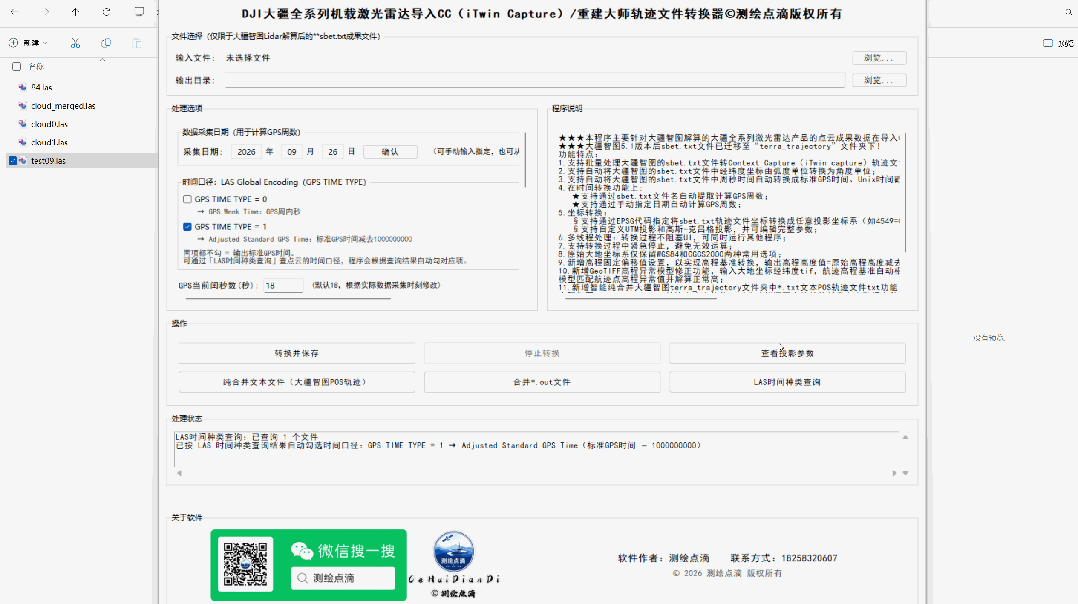

🚀优化旧版软件手动指定【采集日期】时，日期选择弹窗存在内置时间区间限制的问题：新版软件支持用户直接输入LiDAR航线数据采集日期，点击“确认”即可生效；同时保留原有可依据大疆智图平差解算输出的原始sbet_xxx.txt文件名自动识别采集日期的功能。便于用户在轨迹文件转换过程中，完成GPS周内秒向LAS标准时间、UNIX时间转换时，对LiDAR航线数据采集日期与GPS周号进行确认。

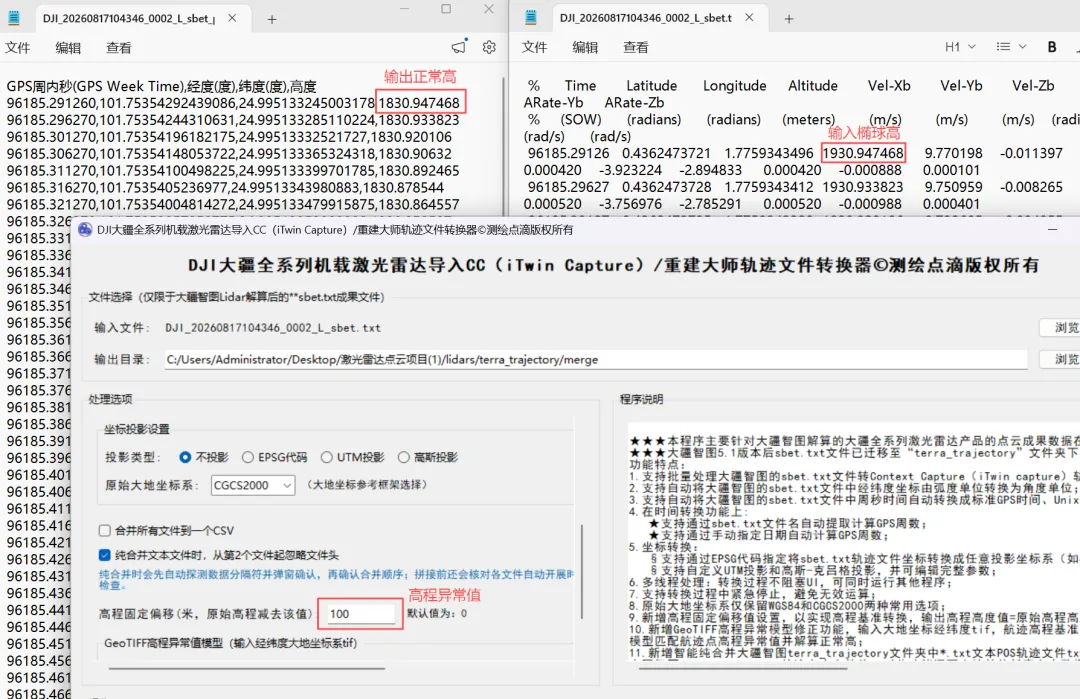

🌟软件新增轨迹文件转换模块POS高程基准转换功能：大疆智图平差解算输出的原始轨迹文件sbet_xxx.txt中高度字段默认为GPS椭球高。转换过程中，用户可设置固定高程偏移量（固定高程异常值），适用于小范围、高程异常变化可忽略的测区，完成轨迹高程基准统一转换；针对山区或高程异常剧烈变化的作业区域，软件支持导入GeoTIFF格式高程异常曲面，在轨迹转换时依据曲面实现全测区高程基准转换，保障成果精度可控。

使用GeoTIFF格式高程异常曲面进行高程基准转换前，需将固定高程偏移量设置值为0，避免高程异常曲面插值改正与固定高程偏移改正的叠加冲突，出现的高程重复改正、数据失真的问题。

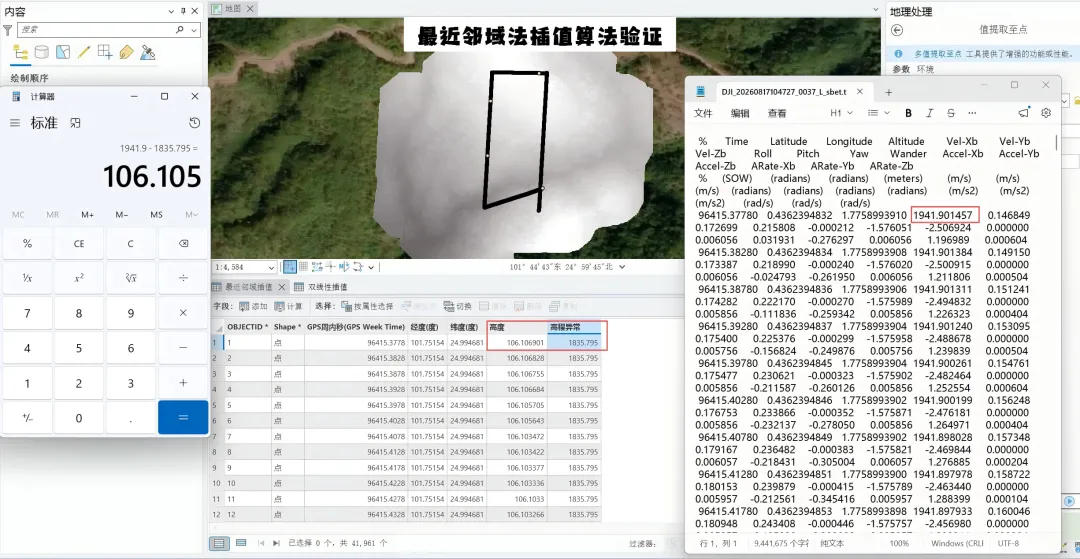

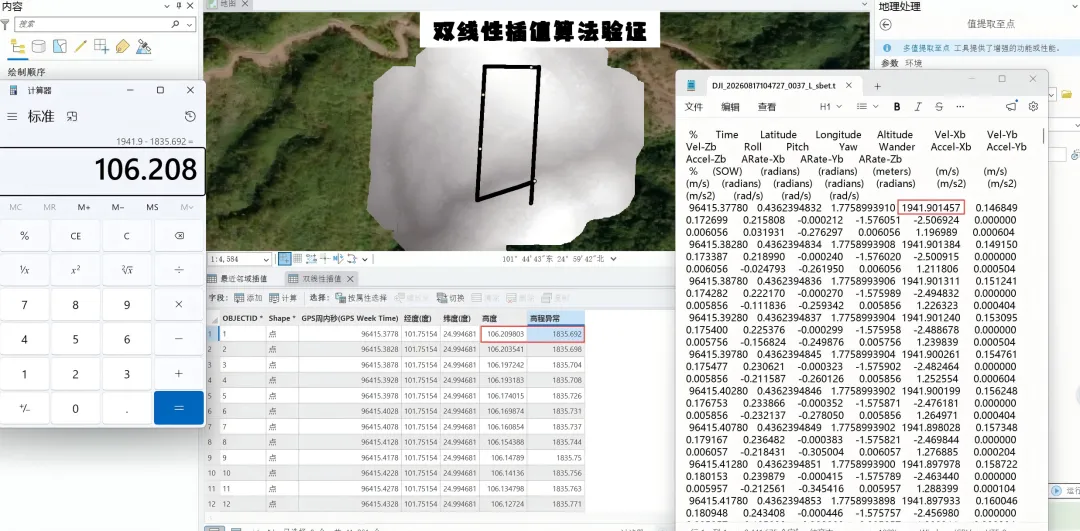

同时软件支持自定义轨迹采样点与高程异常曲面的匹配取值算法，默认采用双线性插值法，用户可根据实际作业场景手动切换为最近邻域法，灵活适配不同测量场景的数据处理需求。

使用GeoTIFF格式高程异常曲面数据时，数据格式需注意以下两个细节：

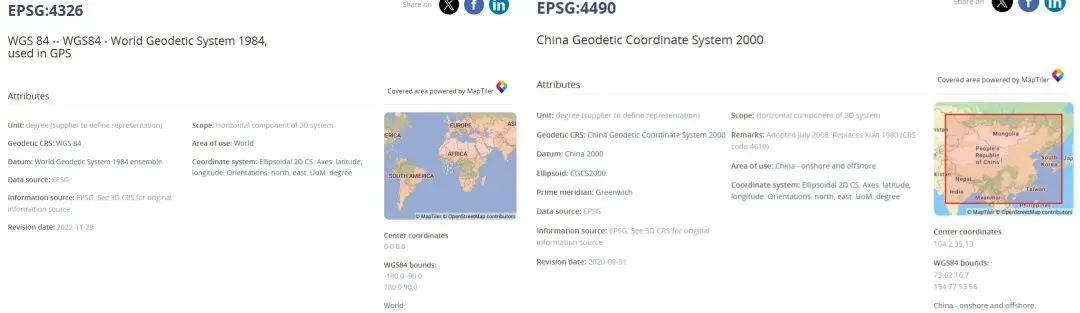

🚨输入栅格需采用经纬度地理坐标系（推荐EPSG:4326或EPSG:4490）；

🚨软件可自动解析栅格Nodata值（建议将Nodata设置为-9999，避免空洞、边界区域的异常大值被误识别为有效的ζ高程异常值）。

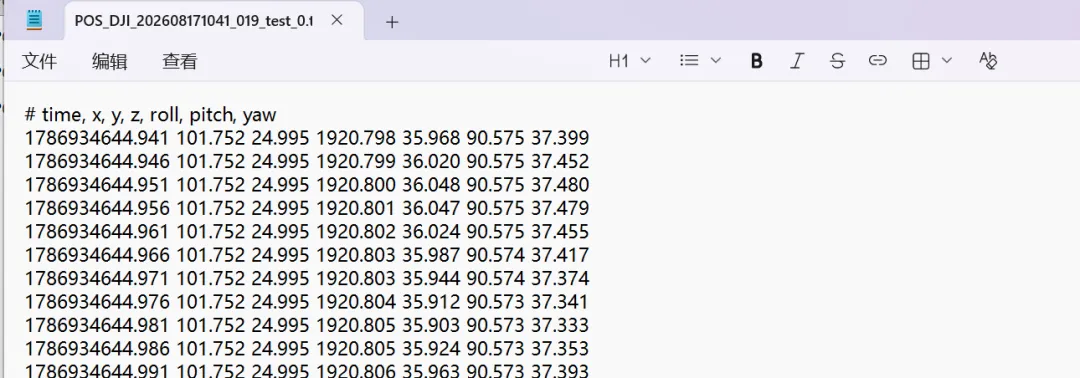

🌟软件新增【纯合并文本文件（大疆智图 POS 轨迹）】功能模块：根据新版大疆智图激光雷达工程成果，“terra_trajectory”目录下存在带POS标识的航线轨迹文本文件，文件内包含Unix时间戳、经纬度、椭球高以及各时刻载荷姿态角。

该类文件的时间基准理论上与标准LAS数据时间基准不匹配。为满足多样化业务需求，拓展软件文本轨迹数据处理能力，本次新增该模块。

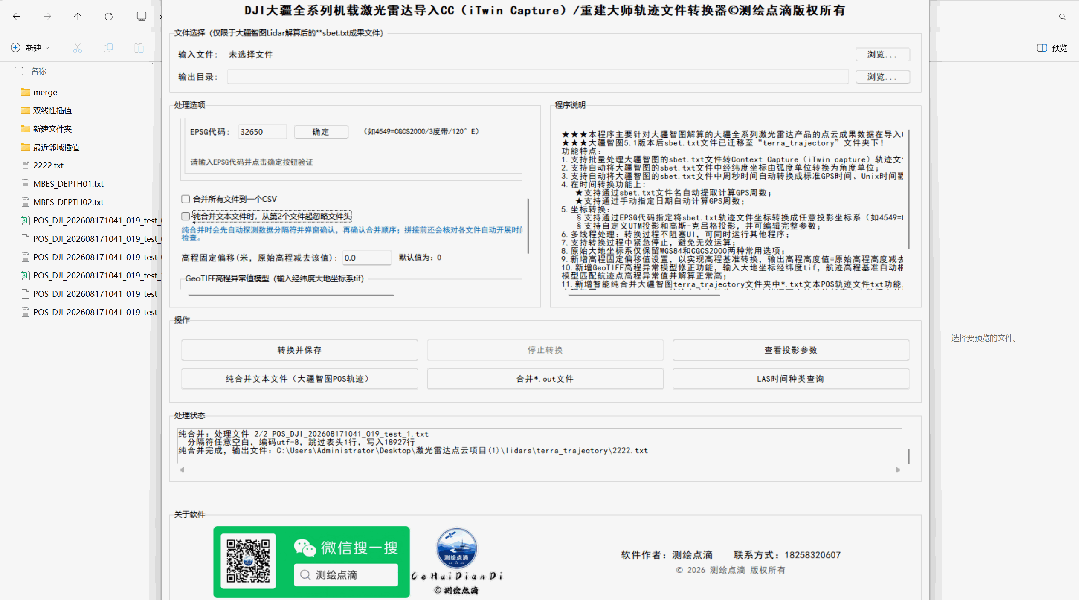

模块支持批量合并第三方软件解算输出的多航次POS轨迹文本；用户可手动调整各文件合并顺序，保障合并成果时序连续；软件也可对携带标准时间字段的数据执行自动时间排序，提升操作便捷性。

针对多文件合并时存在多份文件头的问题，该功能在软件主界面默认开启后续文件自动剔除首行文件头，保证合并后的轨迹时序连续，避免多文件头共存导致第三方专业软件解析异常。

🌟针对内业建模软件重建大师7.x版本的导入适配问题：单架次机载激光LAS数据配套的二进制sbet_xxx.out轨迹文件可正常导入使用，但项目整体合并后的机载LAS成果，无法批量导入多个sbet_xxx.out轨迹文件。

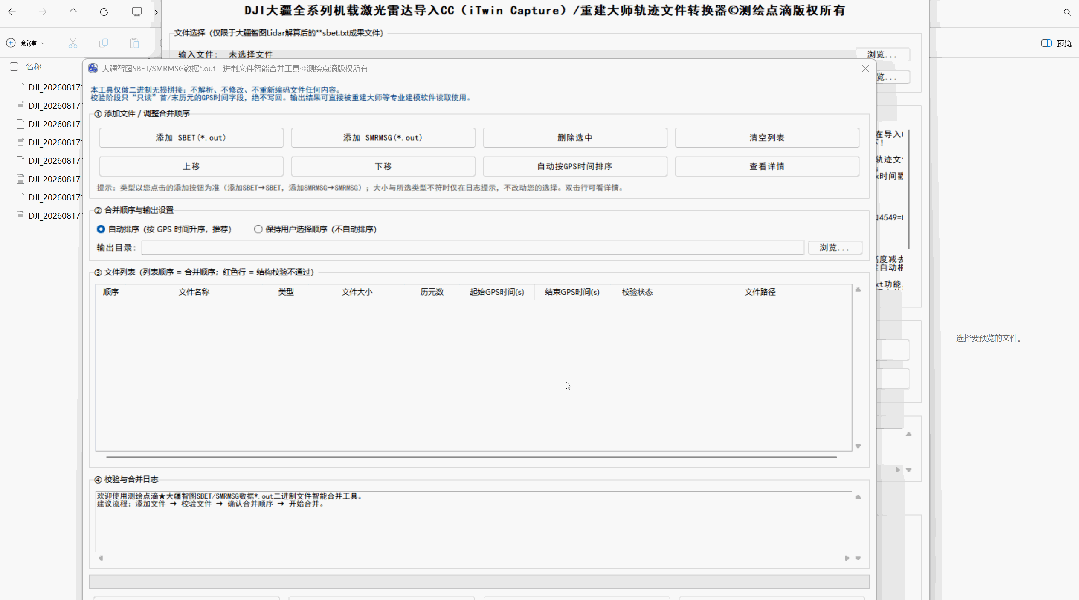

针对该痛点，软件新增【合并*.out文件】功能模块，该模块支持大疆智图输出的二进制sbet_xxx.out轨迹文件批量合并，同时兼容后处理精度描述二进制smrmsg.out文件的合并处理。

文件合并流程标准化、智能化：软件可根据载入文件类型，对单个或批量二进制文件自动完成合规性质检，并实时输出质检结果提示；质检通过后，用户可自主手动调整多文件合并顺序，或使用软件一键自动排序功能，严格保障合并后的二进制轨迹文件时序连续、数据完整；确认排序无误后，即可一键执行合并并输出最终成果文件。

关注

重播 分享 赞

视频详情

📢操作步骤简述：

📌利用软件「LAS 时间种类查询」，快速读取DJI Terra解算合并多航次LAS成果坐标信息；

📌调用「合并*.out文件」功能，一键合并DJI Terra平差输出的多航次sbet_xxx.out二进制轨迹；

📌添加移动式激光点云，录入LAS点云与SBET轨迹，按LAS查询结果完成坐标系配置；

📌重建大师一键完成点云与轨迹时空对齐；

📌数据配置完成后启动引擎，执行点云瓦片切分，完成移动激光点云全流程导入。
