AI算力狂飙撞上物理死穴!硅光独角兽公开行业隐疾:几万美元的芯片全被激光器难哭

在AI大模型吞噬算力的疯狂军备竞赛中，全球半导体巨头们正在集体撞上一堵看不见的物理高墙。

当英伟达、博通、Meta等巨头把算力芯片堆到极致时，一个让整个行业颇感棘手的尴尬事实浮出水面：铜线快被榨干了，光互连成了唯一的救命稻草；但整套先进的光学互连系统，竟然被一个指甲盖大小的元件卡住了脖子。

这个元件，就是激光器

2026年9月下旬，估值数十亿美元的光子计算与硅光互连独角兽 Lightmatter 在社交平台抛出重磅预告：其高级首席激光架构师 Jessie Rosenberg 将在波士顿举办的国际微电子与封装学会（IMAPS）硅光峰会上发表演讲。

演讲的题目直击行业痛点，《从 TOSA 到晶圆厂：重新思考共封装光学中的激光器集成》。

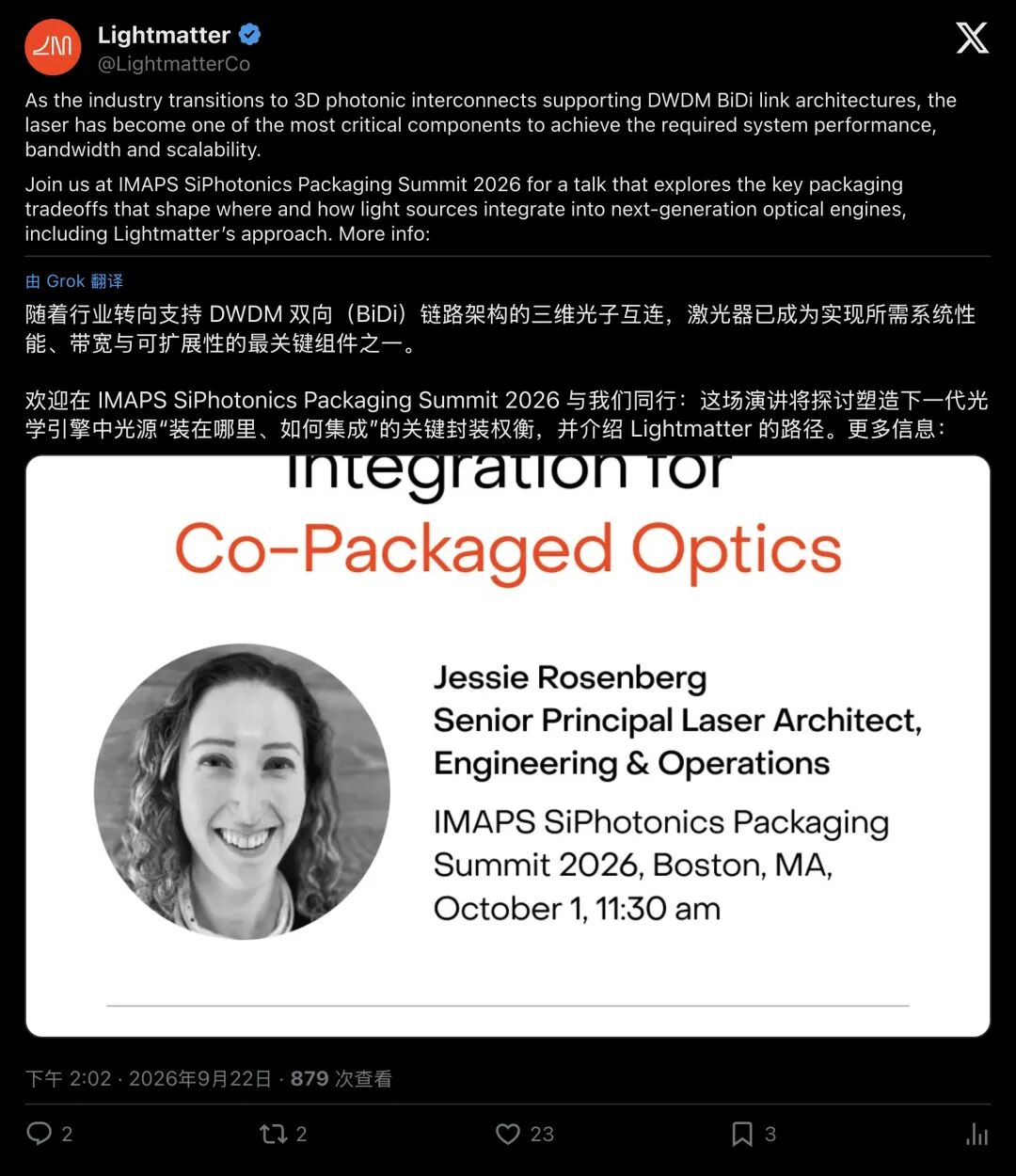

▲ Lightmatter在X平台发布官方预告：激光器已成为光互连中至关重要也最难安放的瓶颈

官方摘要写得毫无保留：随着硅光技术走向共封装光学（CPO）与三维光子中介层，激光器已经成为现代算力系统里最难“安放”的组件。

这绝非单一厂商的公关发声，它直击关乎万亿AI基础设施生死的底层物理围猎。

01冰与火之歌：芯片界最尴尬的“联姻”

要理解为什么激光器会让全行业的顶尖工程师抓狂，必须先看清一个残酷的半导体物理现实。

人类制造现代计算芯片的基石是硅（Silicon）。硅是电子世界的绝对王者，做逻辑计算、做晶体管、做波导路由，无所不能。

但上帝在造物时给硅留下了一个致命短板：它属于“间接带隙半导体”，天生是个哑巴，根本无法高效发光。

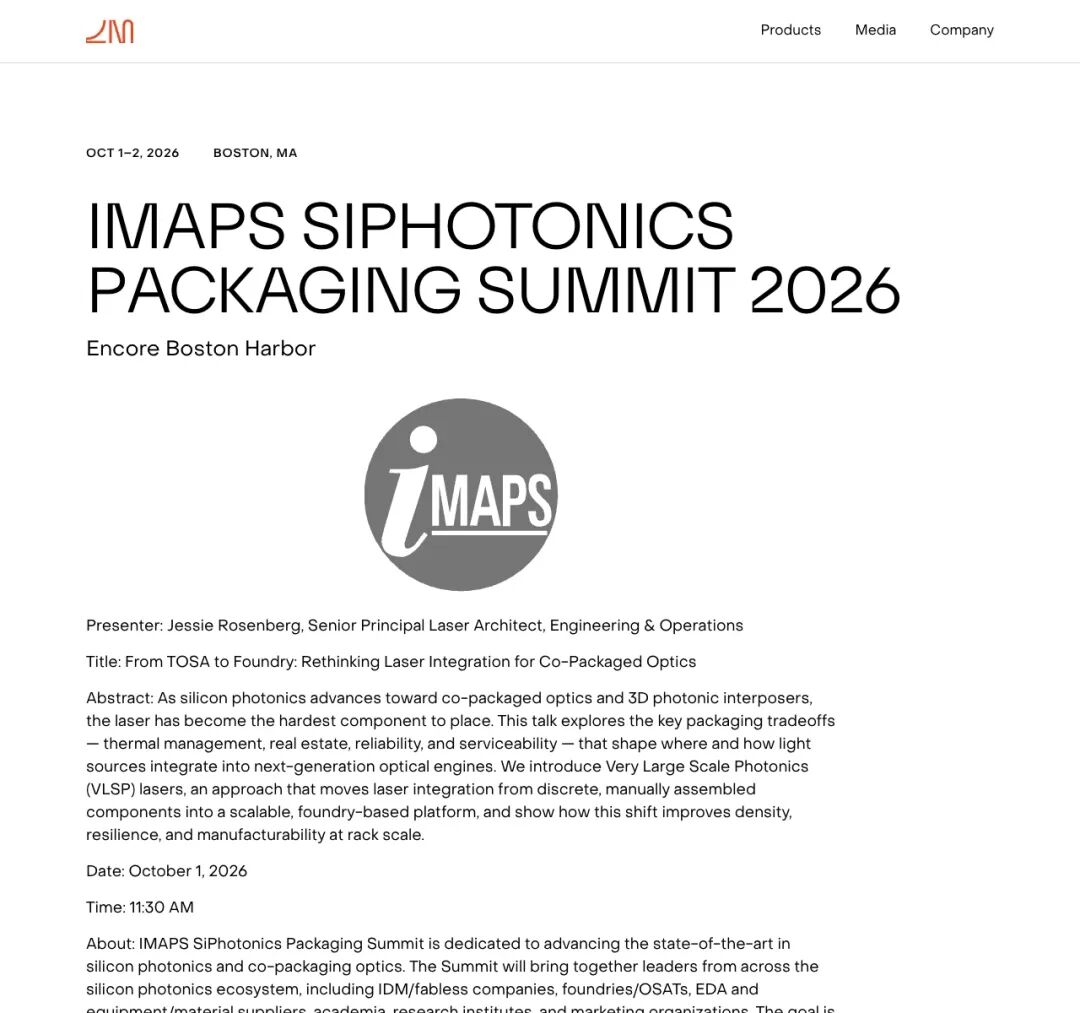

▲ 官方活动页面直言：随着走向3D光子互连，光源的封装权衡成为行业最大难题

在半导体材料中，磷化铟（InP）这类 III–V 族化合物天生擅长“无中生有制造光”。

于是，在AI数据中心里，一个极其荒诞的“冰与火之歌”上演了：

一边是负责核心计算的 GPU 或交换机 ASIC。为了追求极致算力，这些芯片功耗动辄几百瓦甚至上千瓦，表面烫得像一块滚烫的电烙铁；

另一边是负责发光的磷化铟激光器这种材料生性娇贵，对温度敏感到了极点，结温每升高一点，发光效率断崖式下跌，波长剧烈漂移，器件寿命更是指数级暴跌。

如果你把激光器紧紧贴在 GPU 身边（所谓的片上集成），无异于把一支娇贵的雪糕直接扔进了烧烤炉。

芯片还没算完几轮矩阵，激光器早就被活活烤死。

02算力机房的破产算术：坏一颗激光器，整块GPU陪葬？

物理层面的“高温烤死”只是第一道关卡，商业运维中还潜藏着高昂的“破产陷阱”。

在超大规模数据中心的海量运营数据中，激光器向来是光电系统中失效率排名前三的“常客”。

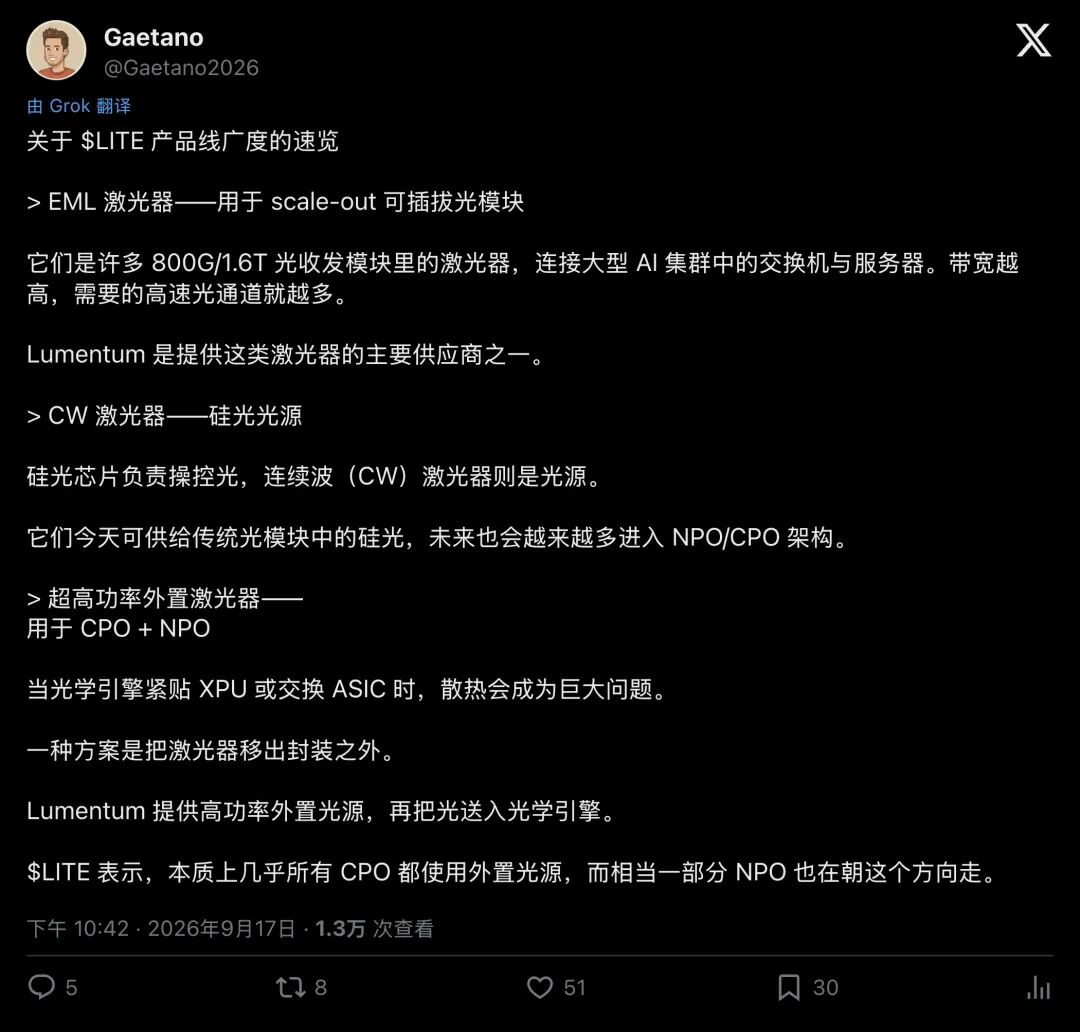

▲ 产业分析指出：XPU热量过高，将激光器移出核心发热区是业界的共同选择

试想一下：在共封装光学（CPO）时代，如果为了缩短光路，工程师把激光器硬生生和昂贵的 GPU、高带宽内存（HBM）死死封装在一起，会发生什么？

一旦某颗微小的激光二极管因老化而熄灭，整块价值数万美元的顶级算力模块就必须整包报废！

没有任何一家数据中心运营商能够承受这种恐怖的维护成本。

于是，整个行业不得不妥协，退守到一条看似折中却极其务实的工程路线：外置激光源（ELS / ELSFP）。

所谓外置，就是把发热的激光器从 ASIC 旁边的火炉里拉出来，做成一个个独立的可插拔模块，安装在机箱前面板上。

平时由前面板吹冷风降温，再通过光纤把持续恒定的连续波（CW）激光喂给内部的硅光引擎去进行数据调制。

一旦激光器坏了，运维工程师只需在机架前轻轻一拔，换个新模块就行，完全伤不到核心算力芯片分毫。

03“激光农场”的灾难：从手工作坊走向晶圆代工

然而，按下葫芦浮起瓢外置激光虽然保住了芯片的命，却在机房里制造了另一场灾难，“激光农场”（Laser Farms）。

随着AI模型参数爆炸，交换机带宽一路冲向 51.2T、102.4T 乃至更高。要喂饱这些吞吐海量数据的光引擎，机箱前面板需要插满密密麻麻的外置激光模块。

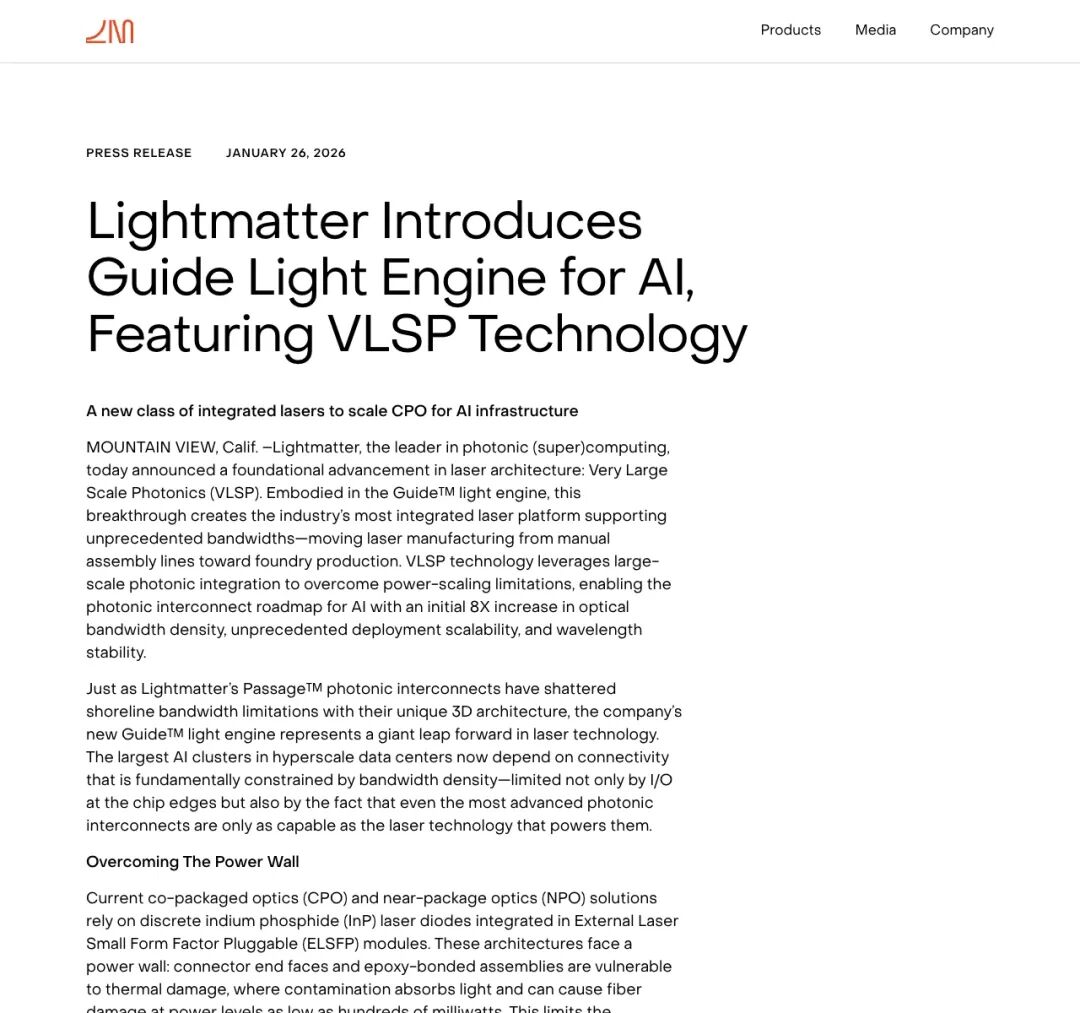

▲ Lightmatter发布Guide光引擎与VLSP技术：将激光从手动装配线推进到晶圆厂规模化量产

Lightmatter 在发布其 Guide 光引擎时算了一笔令人窒息的账：

• 如果用传统的离散 ELSFP 模块去支撑一个 100 Tbps 级别的交换系统，前面板需要插大约 18 个模块，占据 4RU 的机架空间；
• 每一个模块内部，都充斥着传统光通信的“手工作坊”遗毒：人工或半自动对准的透镜、隔离器、微型贴片和环氧树脂胶水；
• 在极高光功率下，胶水端面极易吸热受损，成百上千根外置光纤接头更是把故障点数量推向了失控边缘。

这就是 Jessie Rosenberg 演讲标题中 “From TOSA to Foundry”（从发射光组件到代工厂） 的历史性转折点。

过去的激光器制造，像老钟表匠坐在工位上用镊子对光路；而AI时代需要的，是像造半导体芯片一样，在晶圆厂里用光刻机把激光阵列、波长校准和控制电路一次性流片出来！

Lightmatter 主推的 VLSP（超大规模光子学） 技术，正是试图用软件定义的多波长光引擎，把原本需要占用 4RU 机架空间的庞大“激光农场”，硬生生压缩进 1RU 的单薄机箱中。

04巨头结盟：DWDM 与 BiDi 撕开新战局

在这场围绕光与热的围剿战中，全球算力霸主们早已悄悄结盟。

2026年3月，由 NVIDIA、Meta、Microsoft、OpenAI、Broadcom、AMD 等巨头共同主导的 OCI（Optical Compute Interconnect）MSA 发布了 v1.0 接口规范。

这篇规范奠定了未来AI互连的两大铁律：DWDM（密集波分复用） 与 BiDi（双向单纤传输）。

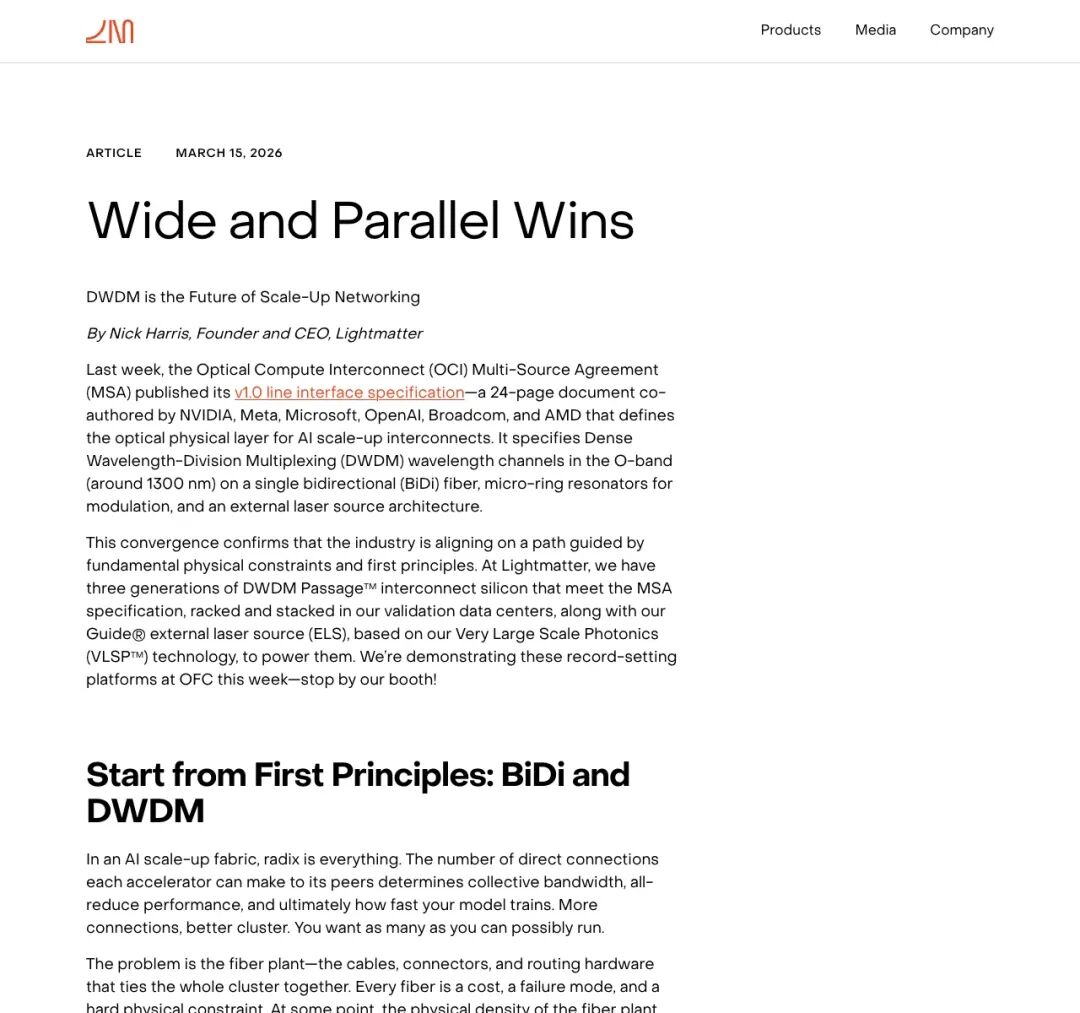

▲ Lightmatter CEO Nick Harris 发文《Wide and Parallel Wins》，论证为何密集波分与多通道并行是AI scale-up的必由之路

Lightmatter 创始人兼 CEO Nick Harris 在其长文《Wide and Parallel Wins》中给出了直击本质的解释：

在数千颗加速器互联的超算织物（Fabric）里，光纤数量和连接器体积是物理硬约束。

• DWDM（密集波分复用）
  ：就像在一条高速公路上划出16条甚至更多车道，用不同颜色的光同时跑数据；
• BiDi（双向传输）
  ：把原本“一根发射、一根接收”的双纤结构，合并到同一根光纤内对向传输，直接把布线数量砍掉整整一半！

就在9月中旬，Lightmatter 宣布加入 Open CPX 联盟，并发布了 Passage L20 CPX 近封装光学引擎。

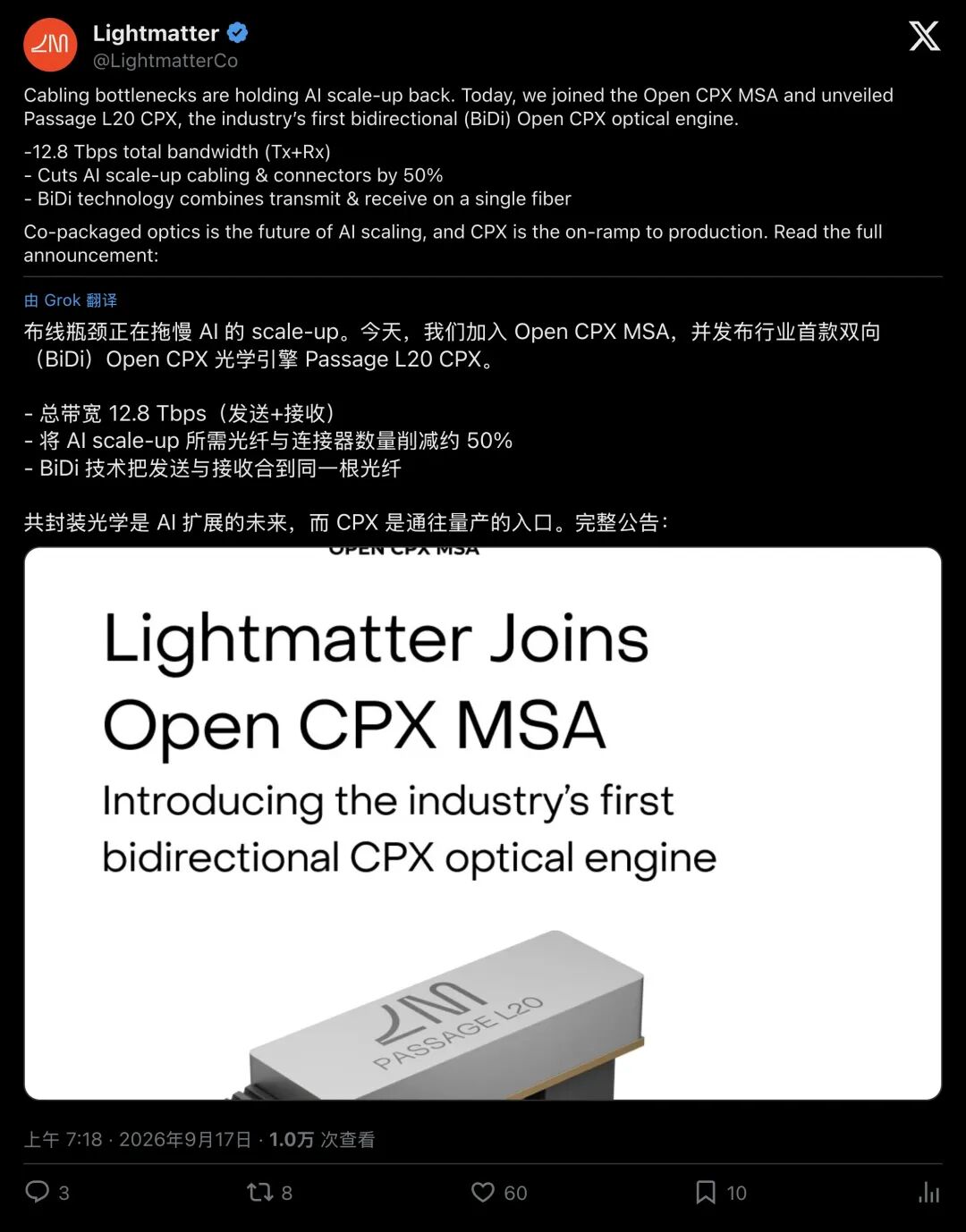

▲ Lightmatter推出业界首款双向CPX光学引擎，宣布可将AI集群的光纤与连接器数量减半

在512颗 GPU 规模的计算单元（Pod）中，这种架构可以直接省下超过 200 英里（约320公里）的光纤，减少约 1.6 万个连接器。

与此同时，传统的激光巨头们也在疯狂展示肌肉。在欧洲光通信博览会（ECOC 2026）上，光学老牌劲旅 Lumentum 针锋相对地掏出了面向 OCI 标准的 八波长 DWDM ELSFP 激光模块。

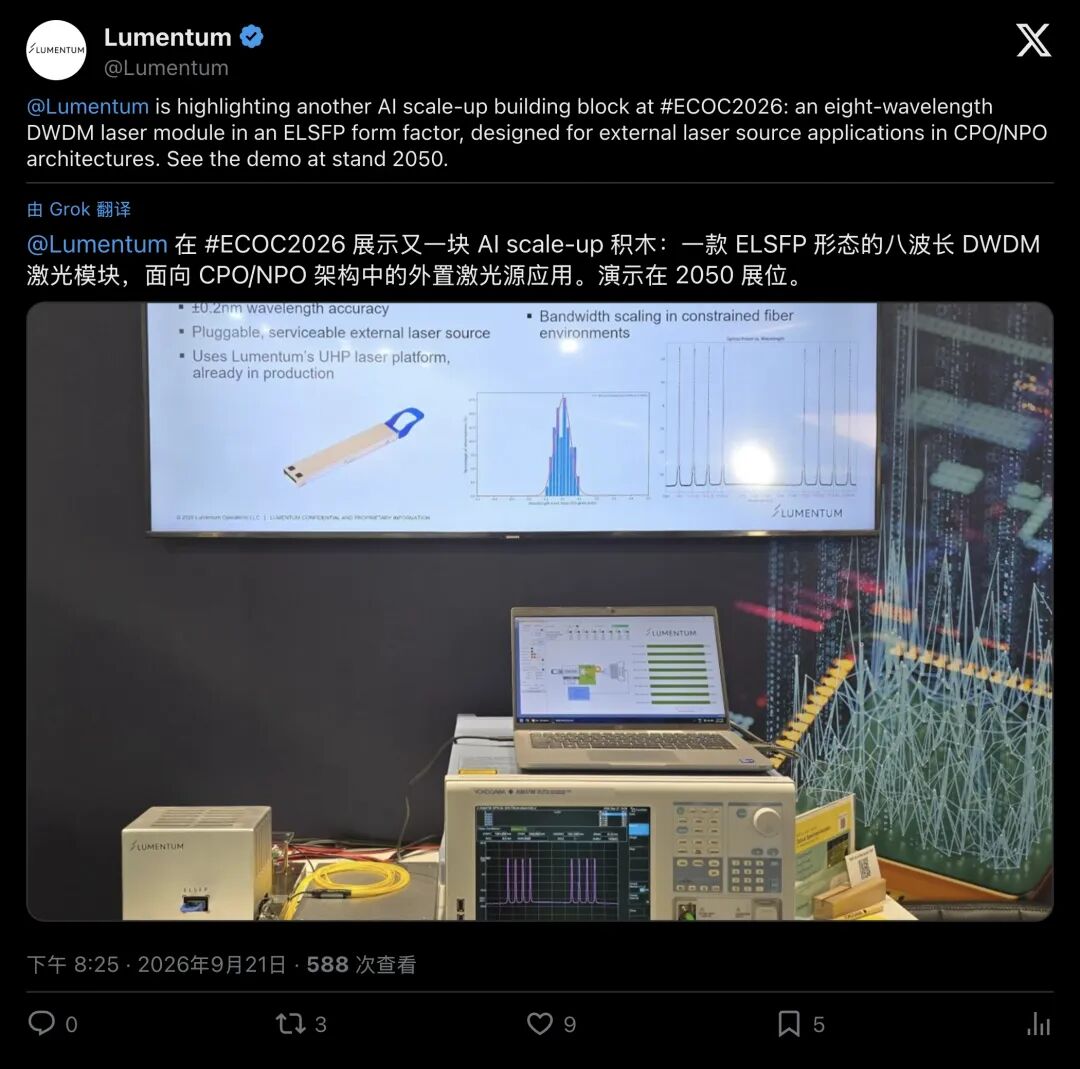

▲ Lumentum 展示符合 OCI 标准的八波长超高功率外置激光源，每波长出纤功率高达 250 mW

单模块提供高达 24 dBm 的超高出纤功率，波长精度锁死在 ±0.2 nm 以内，整个产业链都在疯狂给这套“外置多波长光源”的战车加码。

05终局：谁驯服了光，谁就拿到了下一个时代的钥匙

回看半导体发展的七十年，每一次计算范式的飞跃，除了算法与架构演进，全伴随着一场场极其繁琐、极其艰难的物理工程妥协。

从风冷到液冷，从铜线到硅光，人类为了搬运比特，正在把物理学底层的边角料压榨到极致。

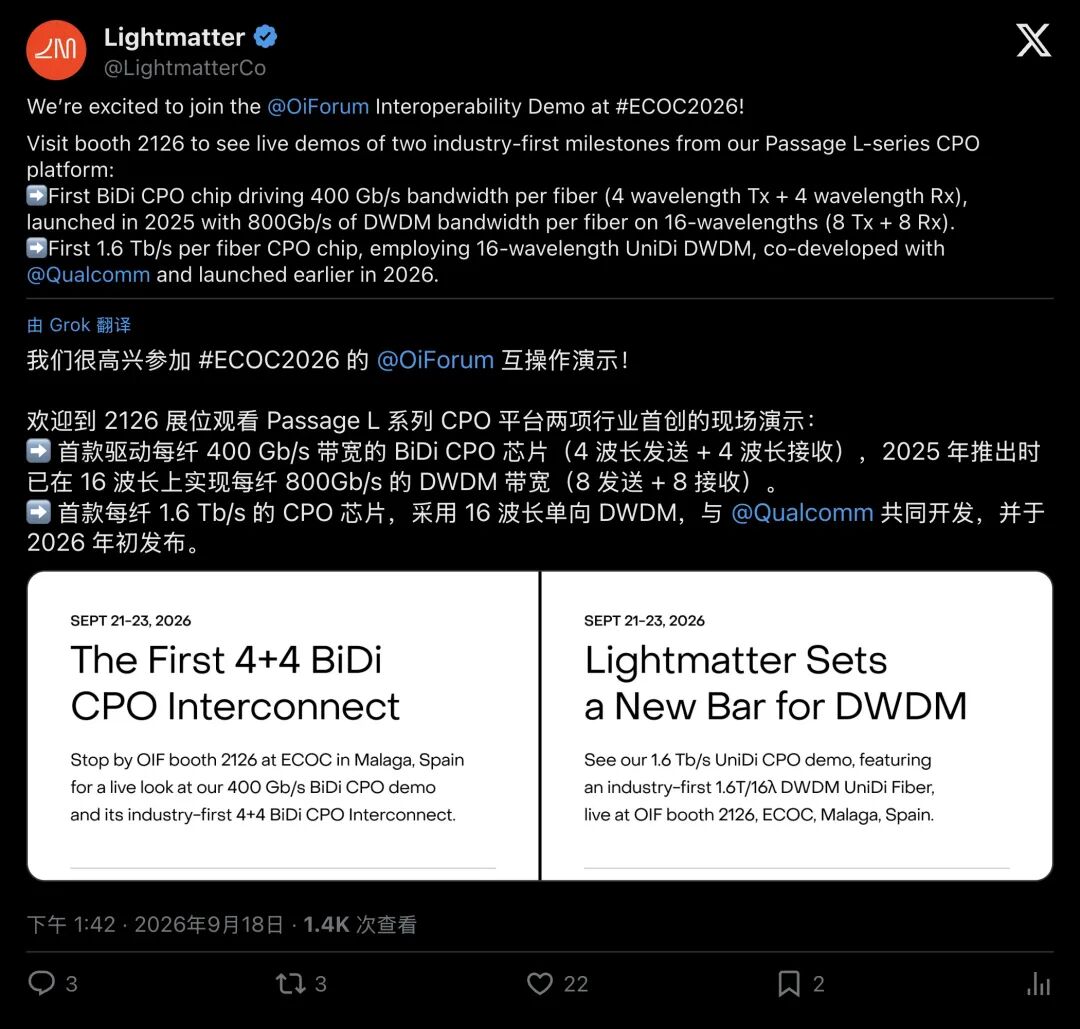

▲ 展会现场密集展示的16波长单纤高速传输芯片，印证了多波长高密度集成的不可逆趋势

激光器究竟该放在哪里？

• 贴在核心上，它会被高温活活烧死；
• 扔在机箱外，它会用密密麻麻的接头和线缆逼疯运维；
• 维持手工作坊式生产，它会被百万卡集群的恐怖需求瞬间挤兑到断货。

把娇贵的发光管芯，改造成可软件标定、可在晶圆厂规模化量产、可弹性插拔维护的“标准化光子引擎”，这正是从 Lightmatter 到英伟达、博通等所有玩家拼死突围的方向。

AI的算力狂飙还在继续但这一次，决定算力扩展上限的关键，已延伸到了芯片晶体管之外，那一束既暴烈又脆弱、不知该安放在何处的微光。
