floefd软件验证水冷板表面产生凝露的方法

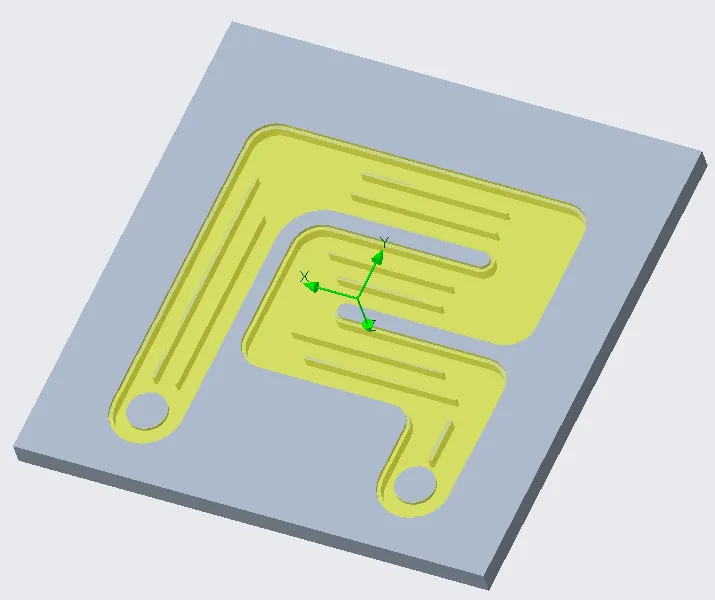

floefd软件验证水冷板表面产生凝露的方法上篇文章写了关于快速评估水冷板表面是否会生成凝露的方法。 今天随意画一个水冷板，用floefd验证一下。水冷板如图，200*200*10MM,铝合金材质。搅拌摩擦焊工艺。

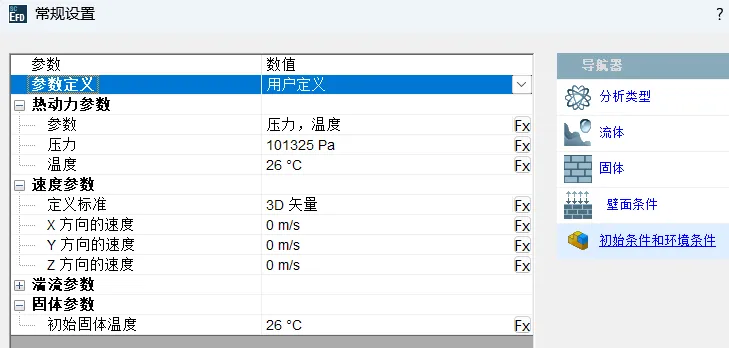

第一步：根据向导建立仿真。分析类型选择外部，考虑环境中的空气与水冷板的热交换。初始温度设置26度。液体设置系统自带的水，水冷板材质也系统自带的铝合金金属。

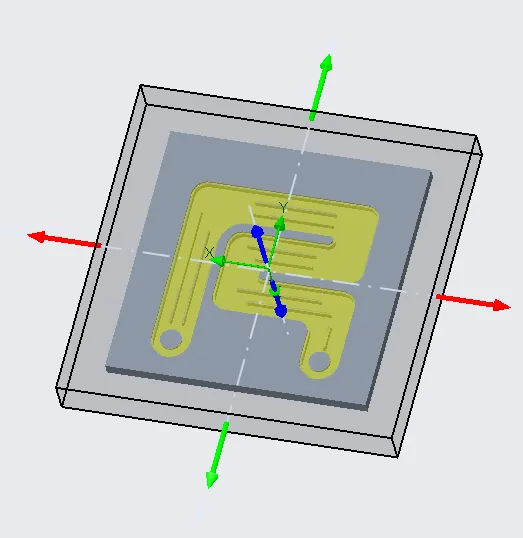

第二步：调整计算域。

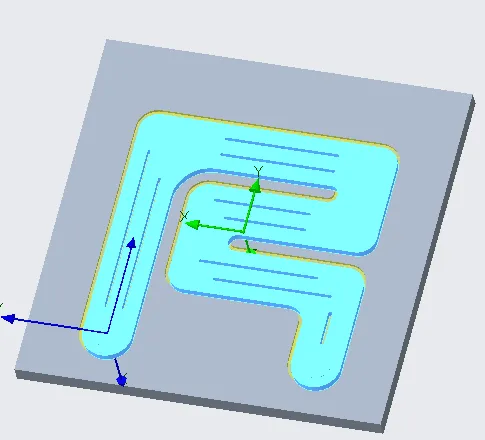

第三步：设置流体子域。选择入口封盖的内表面。系统就会自动捕捉流体区域。

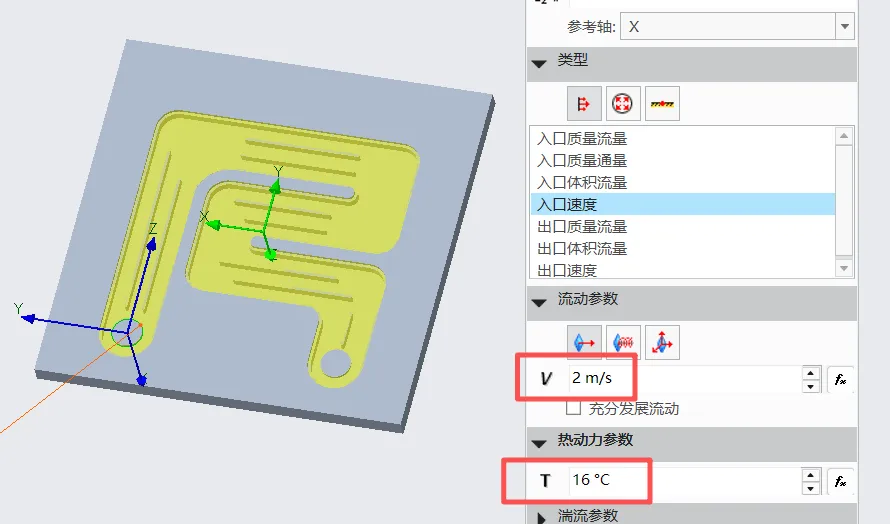

第四步：设置边界条件。入口速度2m/s,入口水温16℃。出口设置环境压力。

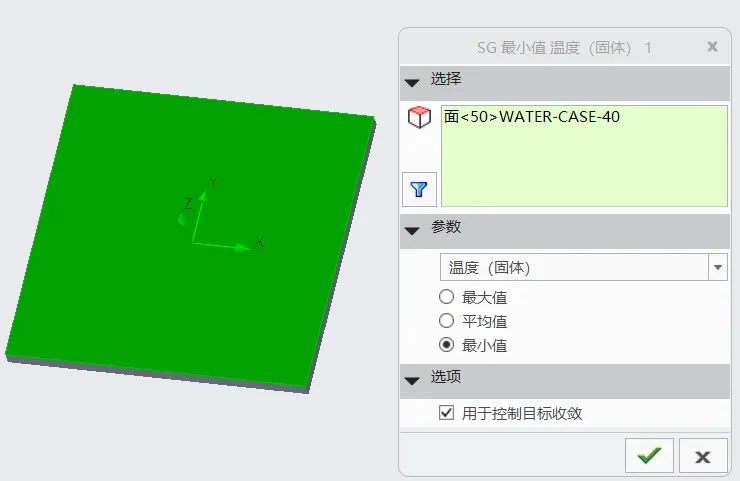

第五步：设置目标：我们关注器件安装表面的温度，因此设置表面目标，然后选择目标表面，设置收敛目标：固体（温度）最小值。

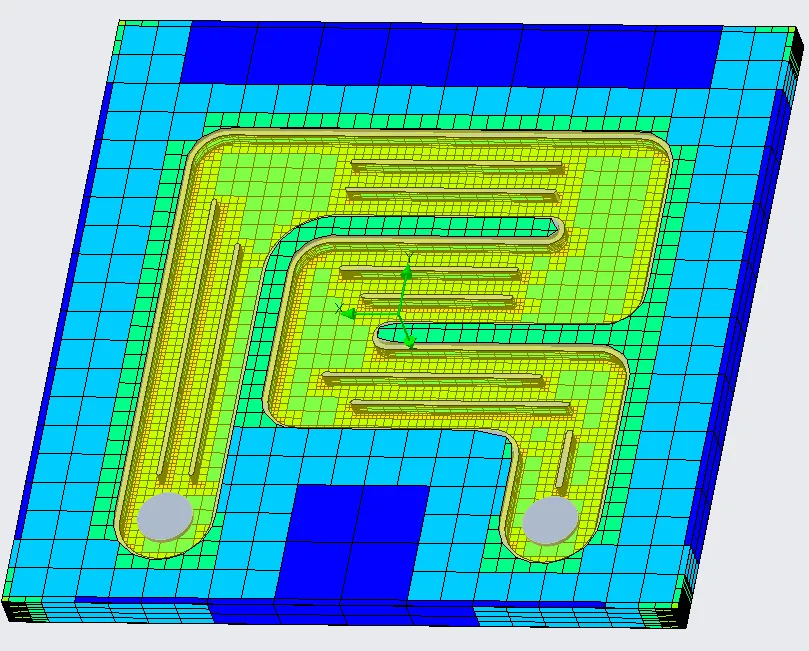

第六步：设置全局网格。全局等级设置3，最小间隙设置1.5（流道内齿片厚度）

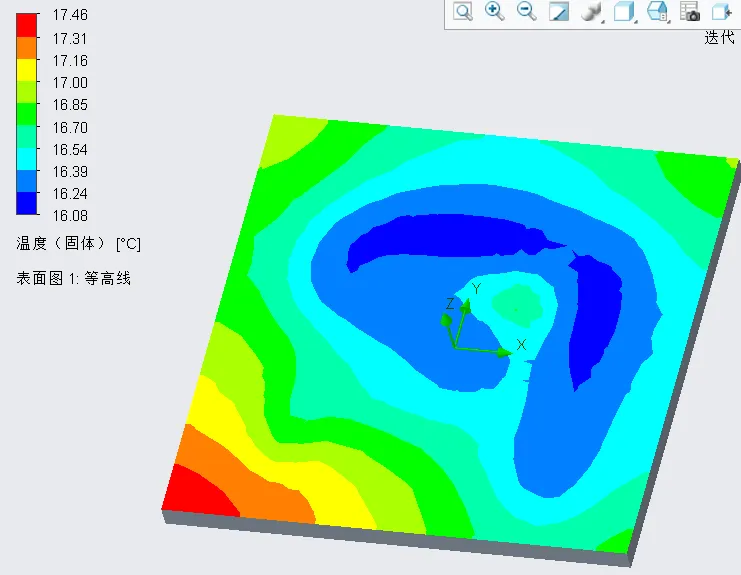

第七步：直接运行计算，查看表面目标和表面图，结果16.17℃。与计算结果吻合。方法可用。

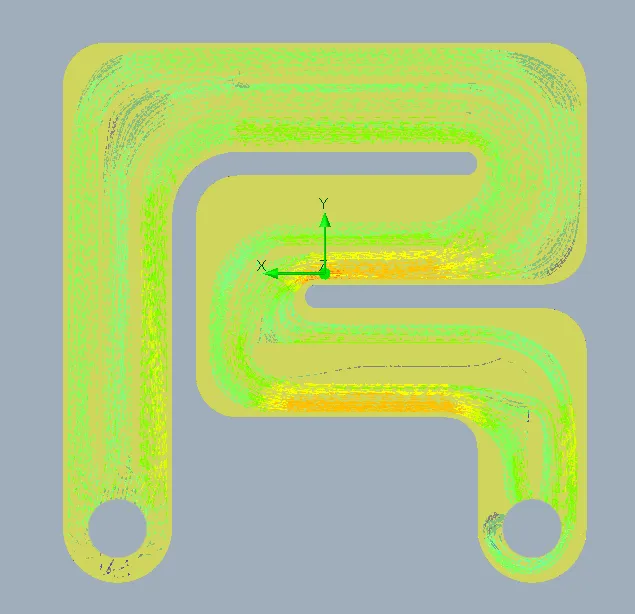

查看粒子流，发现水冷板很多地方结构画的不合理。
因此：该水冷板如果暴露在相对湿度RH:60%以上的环境中，就会产生凝露了。
