这个SketchUp插件把Civil 3D的活儿抢了
这大概是每一位用 SketchUp 做城市设计的设计师，都体会过的崩溃。
方案汇报前一晚，甲方轻飘飘一句：“交叉口往北挪 20 米。”你之前靠路径跟随一点点拉出来的整条道路模型，基本就得全部推翻重来。重新切割曲面、手动修剪转角、一点点调整路缘与人行道高差，一整晚的时间，直接耗在改模型上。
更不用说从 Civil 3D 导进来的道路，数据精度确实没问题，但想放进 SketchUp 的方案里面整合，操作繁琐到让人想直接砸键盘。

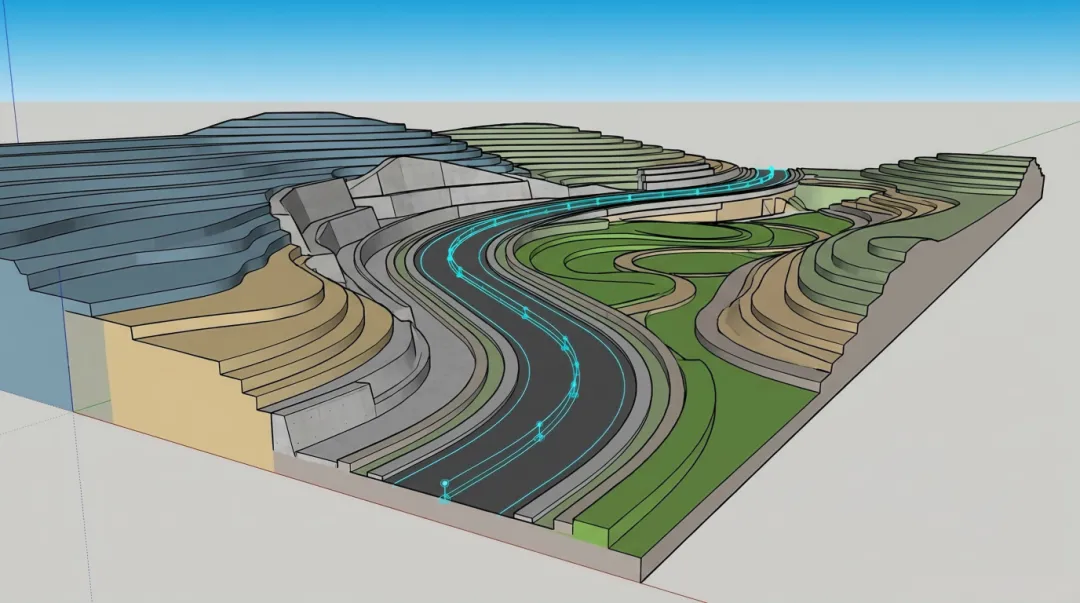

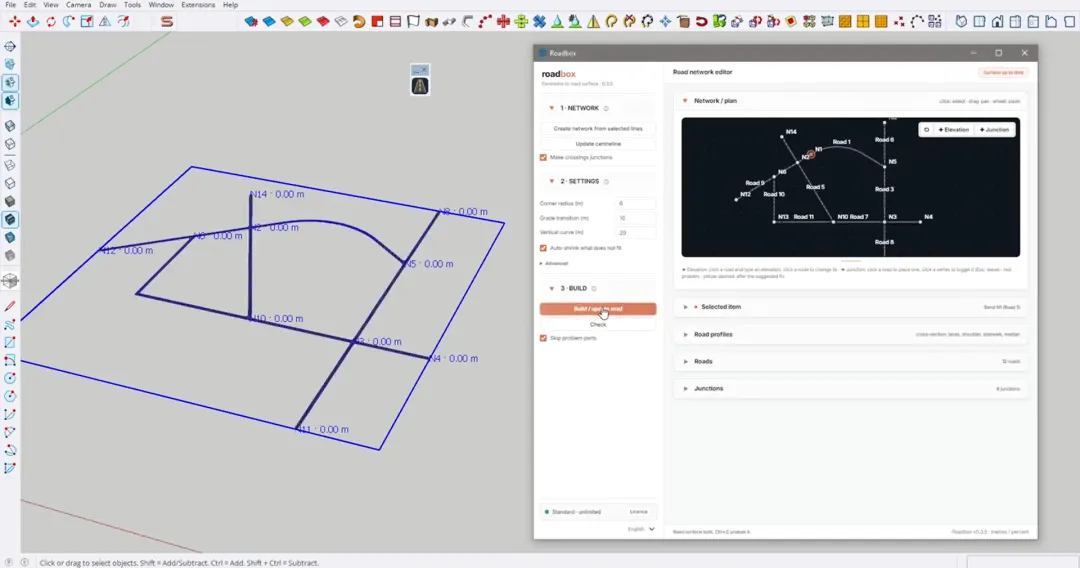

我们一直都在想，能不能在 SketchUp 里做道路，简单到只需要画一根线？Roadbox 这款 SketchUp 插件，就是冲着这件事做的。你只需要绘制二维道路中心线，标注好几个关键高程，剩下的车道、路肩、人行道、路缘石、中央分隔带、交叉口，全部一键生成。
我仔细研究了这个插件，发现它有五个核心亮点，每一项都精准解决传统道路建模里最折磨人的痛点。
一、改线不重做：源线段"毫发无伤"
先说最要命的问题：破坏性操作。
传统的道路建模方式，不管用原生工具还是老插件，生成模型时往往会炸开、偏移、剪切你的底图线段。模型是出来了，底图也毁了，后续想溯源？没门。
Roadbox的思路完全相反：完全非破坏性。
不管你的中心线是CAD导入的DWG、手绘的线段，还是圆弧折线，它只读取几何逻辑，绝不碰你的原始线段一根汗毛。所有生成的道路曲面、路缘石、铺装，都妥善封装在独立的组里。
更夸张的是，整个复杂路网的生成过程，只占用一步撤销。
这意味着什么？意味着方案改线时，你不用清理旧模型，只要选中更新后的中心线点一下"更新"，系统会自动继承原先的横断面、高程控制点、转弯半径和坡度过渡段。
改线，不再是重做。
二、高程自动插值：把土木工程师的活儿交给算法
设计阶段最烦人的，是算坡度、算高程。

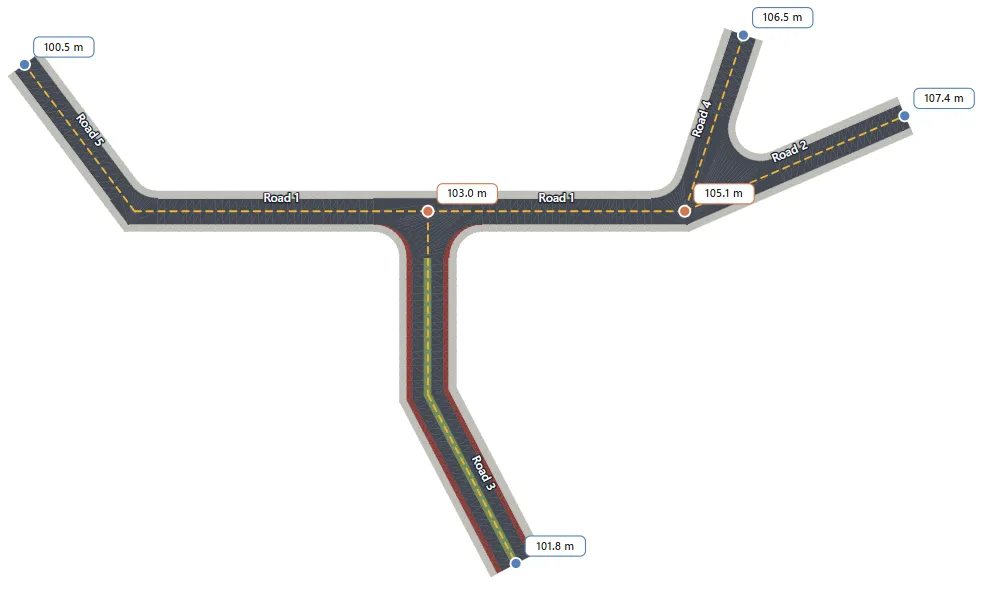

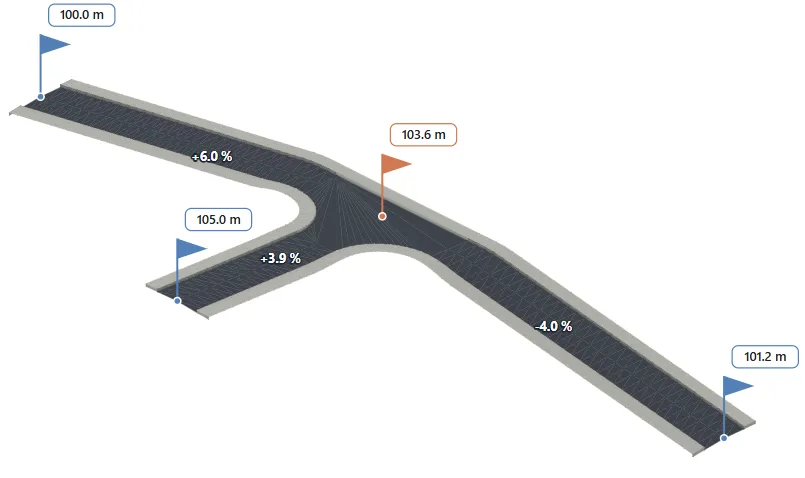

Roadbox的处理方式很聪明：你只需要在关键点——比如道路端点、交叉口、现场测绘点——输入高程数值，剩下所有中间节点的高程和坡度，算法自动插值补齐。
而且它给了你土木工程级的微观控制：
**抛物线纵曲线。**在坡度变折点处，系统自动拟合平滑的抛物线纵曲线，曲线长度可以手动精准控制。遇到短边路段，还会自动缩减曲线长度去适配几何限制。
**三种交叉口拟合逻辑。**路口高程怎么衔接，一直是老大难。Roadbox给了三种模式自由切换：Auto模式自动顺应主干道贯通方向，支路接入不会扭曲主路平面；Flat模式强制交叉口绝对水平；Main Arm模式让交叉口完全顺应主干道坡度倾斜。
一句话：专业的事，交给了专业的算法。
三、报错说人话：绝不静默失败
用过复杂插件的人都知道一种绝望：点了按钮，没反应。不报错、不崩溃、不提示，就是没反应。这叫"静默失败"，是软件最恶劣的行为。
Roadbox在这件事上做得相当体面：绝不静默失败。

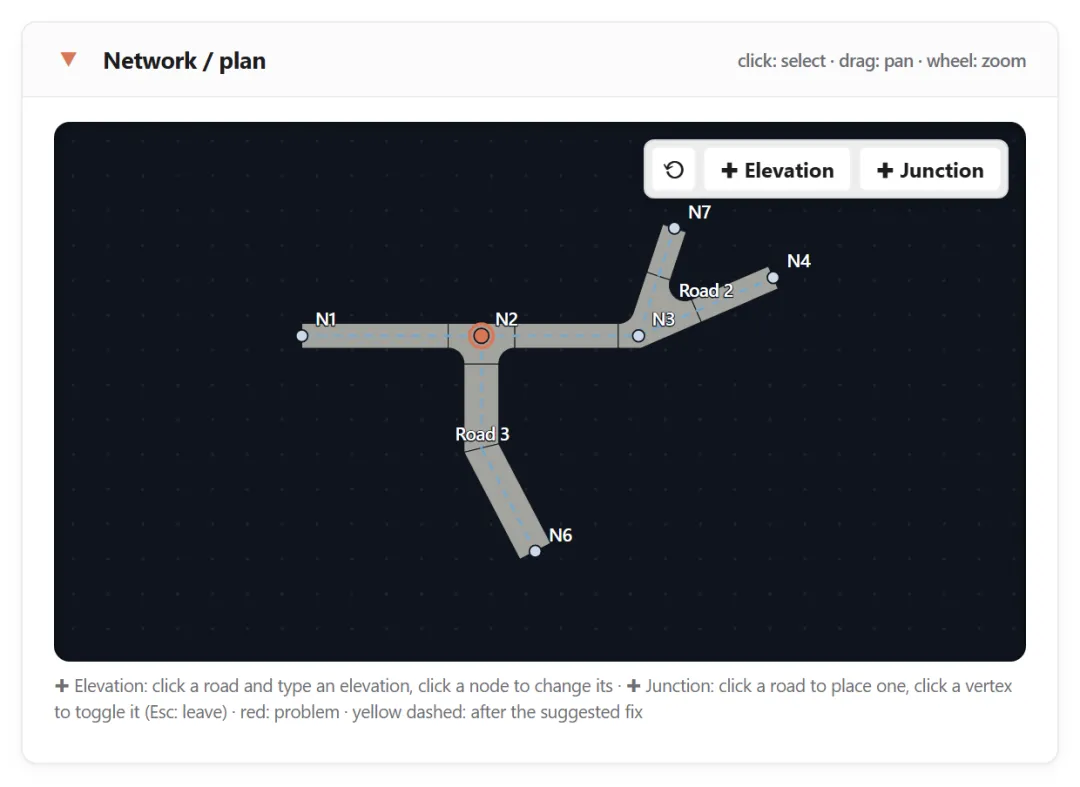

路网有未闭合的缝隙？跨线交叉缺节点？转弯半径超限？它不会闪退，而是用平实的文字，清晰列出问题的类型、位置和原因，并在三维视图里高亮标注出来。
然后是排错向导：一键补缝、交叉变路口、消除游离碎片。修复前，还会用黄色虚线实时预览修复结果——你确认了，它才动手。
当然，它也有不逞强的时候：目前版本不支持的5叉以上复杂路口、极小角度的浅角汇流，它会明确标出来告诉你"这个我不猜"，而不是硬编一个错误的几何形态糊弄你。
诚实的工具，才是好工具。
四、横断面像搭积木：模块化自由组合
道路长什么样，本质上是由横断面决定的。

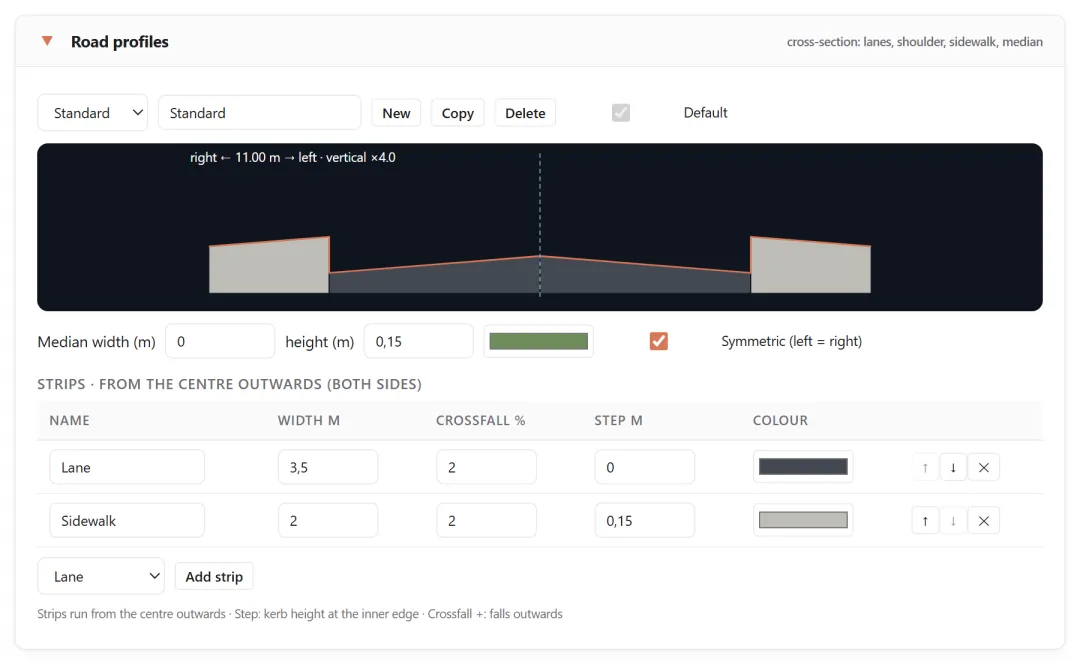

Roadbox的断面编辑器，让你像搭积木一样自由组合各种条带：车道、路肩、自行车道、带马路牙的人行道、中央绿化带、绿色隔离带，甚至自定义条带。
细节控制也做得很到位：
Step参数：专门定义马路牙的垂直抬升高度； Crossfall%：横坡排水坡度，正值代表向外侧倾斜排水； Live Section：改一个数字，交互式断面预览实时刷新，所见即所得。
断面支持对称和非对称配置，可以存成命名模板分配给不同路段。道路汇入交叉口时，马路牙和人行道会自动顺应外侧转弯半径，连续切割、切线延伸，不用你手动收拾边角料。
五、网络折叠与商业诚意
最后说两个加分项。
网络折叠：大型项目里，多个设计师分片区画路网，最后怎么合并？Roadbox的网络折叠功能，选中两个路网组一键执行：自动合并共享节点、交叉线转路口、无缝融合各自的高程和断面配置。协作从此不头疼。
商业体验：Windows和macOS双平台，支持SketchUp 2022及更新版本。3天免费完整版试用——注意，是全功能完整版，不是阉割版——不用绑卡、不用填表。激活后支持最长72小时离线工作，出差、现场汇报都不慌。订阅制每月200元，随时可取消，还有14天无理由全额退款。
这份诚意，在插件圈不多见。
写在最后
Roadbox的价值，不是"画路更快了"这么简单。
它弥合的是一个长期存在的鸿沟：轻量级概念设计和工程级道路建模之间的鸿沟。以前你要么选SketchUp的敏捷但牺牲精度，要么选Civil 3D的严谨但拖累方案节奏。现在，两者可以兼得。
在AI和参数化工具深度重塑设计工作流的今天，一个趋势已经越来越清晰：重复、繁重、易错的活儿，正在被算法接管。
设计师最宝贵的精力，应该放回真正重要的地方——城市空间本身，和场所精神本身。
道路建模这件事，是时候交给工具了。
