分析对象：Apache Tomcat 9.0.122 源码包（apache-tomcat-9.0.122-src），1860 个 Java 文件、约 45.6 万行代码。

本篇包含：

1. 目录结构：代码是怎么分层的
1. 整体架构（组件树 / 一次请求的完整穿越 / 线程模型）
1. 可以学到的架构知识（生命周期 / 责任链 / 状态枚举 / 三套 IO 抽象 / XML 装配）

0. 目录结构：代码是怎么分层的

打开源码包，java/org/apache/ 下只有四个顶层包，这四个包几乎就是 Tomcat 的骨架：

这条分界线（coyote / catalina）是整个 Tomcat 最重要的一个架构决策。 coyote 不知道什么是 Servlet，catalina 不知道字节是怎么从 socket 里读出来的。两者只通过 CoyoteAdapter 和一对 Request/Response 接口对话。这带来一个直接好处：Tomcat 后来能同时支持 NIO、NIO2、APR 三种 IO 实现，还能接 AJP 协议，而容器层一行都不用改。

NIO、NIO2、APR 是 Tomcat 处理网络通信的三种 IO 模型实现，核心区别在于‌同步 vs 异步‌和‌Java 实现 vs 本地库实现‌。Tomcat 默认使用 NIO，NIO2 是升级版，APR 在 Tomcat 10 已被弃用。

工作流程差异：

1. 整体架构

1.1 组件树

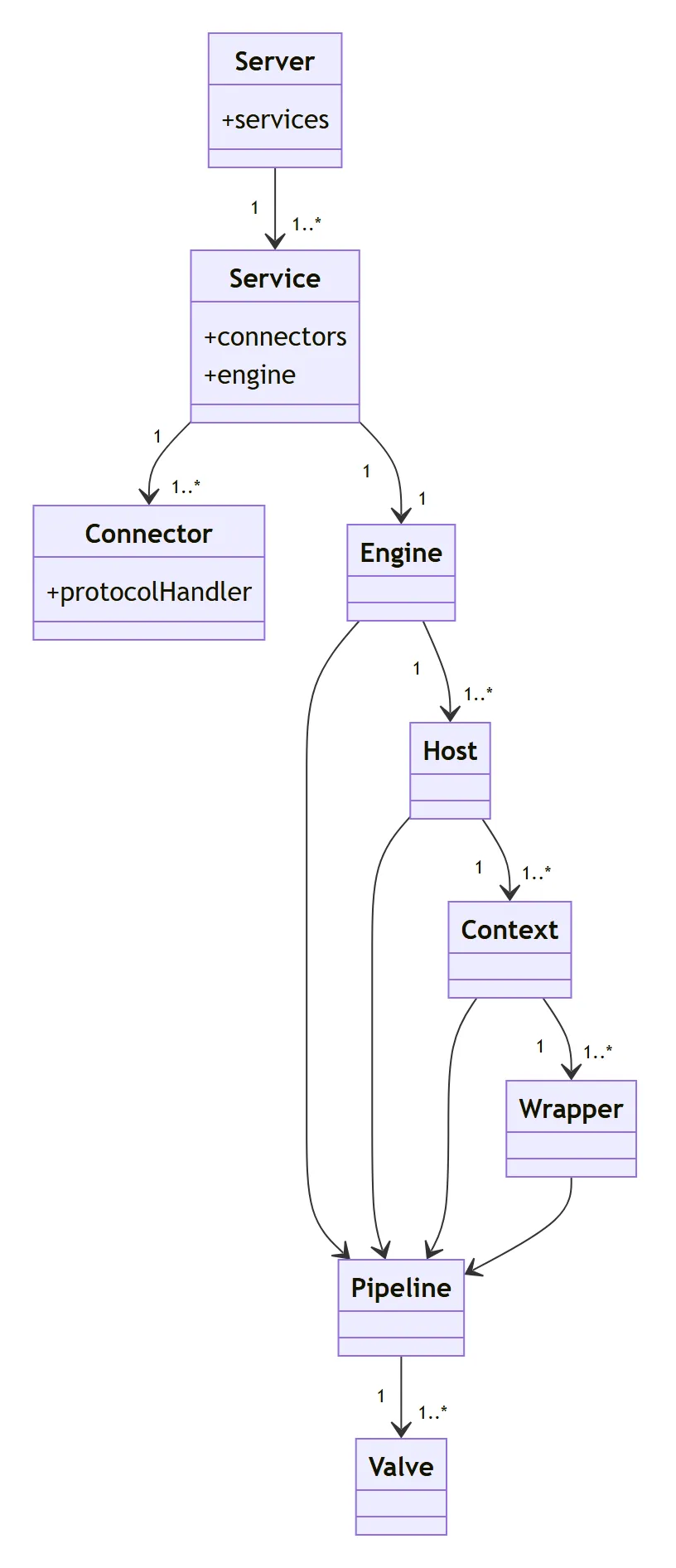

server.xml 里嵌套的 XML 元素，在内存里就是一棵同构的组件树：

注意图中的收束处：Engine、Host、Context、Wrapper 每一层都各自挂了一条 Pipeline。这是 Tomcat 处理请求的方式——一层一层往下钻，每层在进入和离开时都有机会插手。

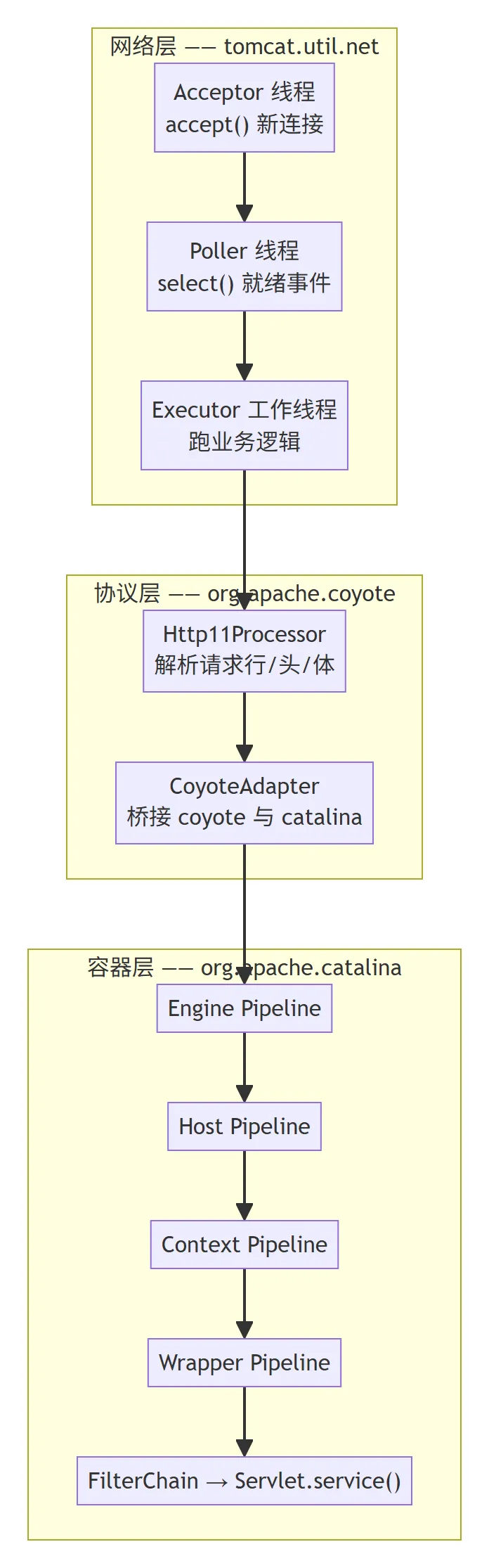

1.2 一次请求的完整穿越

Connector 是外交官，Engine 是内政部。下面是这两半边之间的接口：

关键的一跳是 CoyoteAdapter.java 里的这一行：

// 约 350 行connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);

从这里开始，Request/Response 由 coyote 的轻量实现切换成了 catalina 的 org.apache.catalina.connector.Request/Response（Servlet 规范实现），请求正式进入容器。

1.3 线程模型

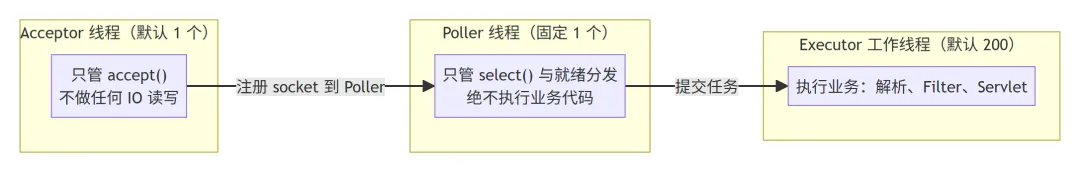

Tomcat 9 的 NIO 连接器一共只有三类线程，且职责划分得非常干净：

这个划分是 Tomcat 性能的根基。特别是 Poller 线程不执行业务这一条——它一旦被业务代码拖住，所有连接的读写事件都会延迟。源码里对此有明确的防御，见 NioEndpoint.java 的 processKey()：它只是把 socket 包装成任务丢给线程池，自己立刻返回继续 select()。

一个值得记下的实现细节：Tomcat 9.0.122 的 NioEndpoint 只有一个 Poller 线程。setPollerThreadCount() 现在是空的 NO-OP，getPollerThreadCount() 永远返回 1（NioEndpoint.java），startInternal() 里也只 new 了一个 Poller（约 570 行）。早期版本支持多 Poller，后来因为 selector 分配与 key 归属问题被收敛回单线程——这说明"多线程未必更快"，select 本身几乎不耗时，耗时的是后面的分发。

2. 可以学到的架构知识

2.1 生命周期：11 个状态而不是一个 boolean

org.apache.catalina.LifecycleState 定义了这些状态（去掉 FAILED 共 11 个）：

每种状态还带一个 available 布尔，表示"这一刻能不能对外提供服务"。比如 STARTING 是 false——组件正在启动，还没准备好接流量。

为什么不用 boolean started？ 因为很多事情只在特定窗口内做才有意义：

• 关闭钩子要在 STOPPING_PREP 时注册，太早太晚都不对；
• 后台定时任务（StandardEngine 的 session 过期清理）只在 STARTED 才该跑；
• STARTING 期间如果被要求 stop()，必须能正确回滚到 STOPPED，而不是傻等。

这套模式的可迁移结论是：当一个对象的"生死"涉及多步、可中断、可回滚、可失败时，用状态机代替布尔量。LifecycleState 还配了一个 LifecycleSupport 做监听器分发，把"状态变更"这个事件广播出去，让依赖方自己响应。

2.2 管道与阀门：责任链的正确写法

Servlet 规范只用 Filter 链，Tomcat 内部则把责任链模式用到了骨头里 —— 这就是 Pipeline/Valve。

一个反直觉的细节：**StandardPipeline 里其实没有 invoke() 方法**。它只负责组装链条（getFirst() 返回第一个 Valve），真正的链式推进写在每个 Valve 自己的 invoke() 里：

// org.apache.catalina.Valve 接口，约 109 行voidinvoke(Request request, Response response)throws IOException, ServletException;

每个 Valve 在 invoke() 里做完自己的事，再调用下一个：

// StandardHostValve.invoke() 中的两处关键调用（约 113 行、129 行）context.bind(Globals.IS_SECURITY_ENABLED, MY_CLASSLOADER);   // 切换线程上下文类加载器context.getPipeline().getFirst().invoke(request, response);  // 往下钻一层

为什么把 invoke 放在 Valve 而不是 Pipeline？

• 需要"链中途插队"时（比如前面提到的 context.bind() 必须在 Host 层做、但作用范围是 Context 层），Valve 自己就能控制时机；
• 每个 Valve 天然是独立的可插拔单元，server.xml 里 <Valve> 元素直接对应一个类；
• 出错时 Valve 可以选择不往下传，直接终结请求（比如 StandardHostValve 对 404 的处理）。

这套结构向上可以映射到 Filter，向下可以映射到 HandlerInterceptor，是"责任链"这一模式在工业代码里最完整的落地。

2.3 用枚举 + 状态返回值替代异常控制流

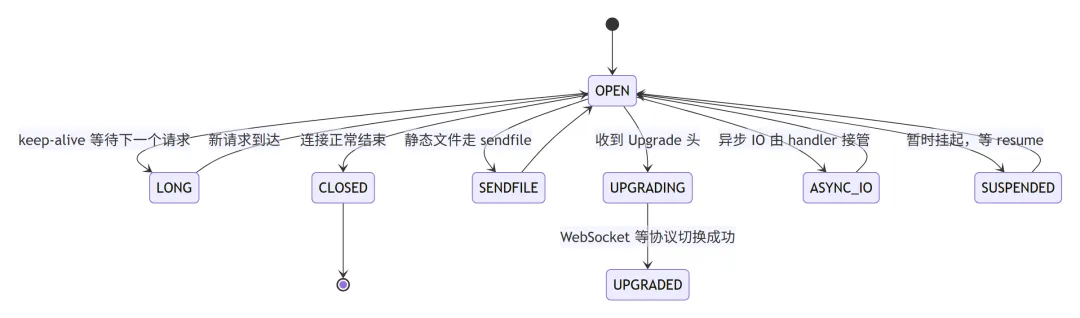

AbstractEndpoint.Handler.SocketState 是一个 9 值枚举（AbstractEndpoint.java）：

Processor.process() 不抛异常表示"我需要保持连接"，而是返回状态。上层 AbstractProtocol.ConnectionHandler.process() 拿到状态后决定下一步：

// AbstractProtocol.java 约 1405-1452 行if (state == SocketState.LONG) {    longPoll(wrapper, processor);            // 保留 processor，socket 留在 pollerif (processor.isAsync()) { getProtocol().addWaitingProcessor(processor); }} elseif (state == SocketState.OPEN) {    release(processor);                      // 回收 processor    processor = null;    wrapper.registerReadInterest();          // 重新注册读事件} elseif (state == SocketState.SENDFILE) {  // 什么也不做，等 sendfile 完成} elseif (state == SocketState.UPGRADED) {if (status != SocketEvent.OPEN_WRITE) { longPoll(wrapper, processor); ... }} elseif (state == SocketState.ASYNC_IO) {  // 不注册到 poller，handler 自己管} elseif (state == SocketState.SUSPENDED) { // 不注册，等 resume} else {                                     // 关闭连接，回收 processor    cleanUpIfUpgrade(processor);    release(processor);    processor = null;}

这里 UPGRADED 分支的注释值得单独读一遍：

Don't add sockets back to the poller if this was a non-blocking write otherwise the poller may trigger multiple read events which may lead to thread starvation in the connector.

即：一次非阻塞写完成后如果顺手把 socket 重新注册回 poller，可能会让 poller 立刻再报一次读事件，反复触发导致单个连接把工作线程池吃干。所以这种情况下把注册动作交给 write() 方法自己决定。这是"状态转换的副作用必须显式管控"的教科书案例。

2.4 一套抽象覆盖三种 IO 实现

AbstractEndpoint → NioEndpoint / Nio2Endpoint / AprEndpoint，上层完全无感。秘密在于把差异全部收敛到两个抽象里：

• SocketWrapperBase<E>：屏蔽"怎么读、怎么写、怎么注册事件"；
• SocketEvent：把底层事件统一成 6 个枚举值（SocketEvent.java）：OPEN_READ、OPEN_WRITE、STOP、TIMEOUT、DISCONNECT、ERROR。

更有意思的是 SocketWrapperBase 里的 OperationState<A> 抽象类（约 1223 行起），它把 NIO 的 read/write + CompletionHandler 和 NIO2 的 AsynchronousChannel 统一成同一种"向量化 IO 操作"模型，并用一个 Semaphore 保证同一时刻只有一个操作在跑：

protectedabstractclassOperationState<A> implementsRunnable{protectedfinalboolean read;protectedfinal ByteBuffer[] buffers;protectedfinal Semaphore semaphore;      // 同一 socket 上的写操作串行化protectedfinal AtomicBoolean callHandler; // 保证 completion handler 只被调用一次protectedvolatilelong nBytes = 0;protectedvolatile CompletionState state = CompletionState.PENDING;protectedboolean completionDone = true;}

注释里还专门说明了差异：hasOutboundRemaining() 默认返回 false，因为 "NIO2 and APR never have remaining outbound data when the completion handler is called. NIO needs to override this."

抽象要放在"行为差异"这一层，而不是"实现细节"那一层。 把三种 IO 的差异抽象成"读/写两个动作 + 6 个事件"，而不是抽象成"三种 channel 类型"，这是这套设计能成立的原因。

2.5 XML 驱动的组件装配

server.xml 是被 Digester 用"模式匹配 + 反射 setter 调用"解析的：<Connector port="8080"> 最终就是 connector.setPort(8080)。

好处：新增一个配置项只需要加一个 setter，不用改解析代码。代价：拼错属性名不会报错，只会静默忽略。自己写框架时如果照抄这个思路，一定要给 setter 调用做白名单校验。 Tomcat 后来在多个 CVE 里就是被这条路径打的（Digester 反射带来的可利用面）。
