现场电脑 IP 被锁死,开发的新视觉软件怎么接进 原有视觉系统PLC呢?

一、场景：网络是通的，但 IP 动不了

新视觉软件对接，施耐德 M221 的 PLC，Modbus TCP 通信，IP 192.168.1.10。按惯例，把工控机网卡改成同网段：192.168.1.55，掩码 255.255.255.0，五分钟的事。

结果卡在了一个谁都没想过的地方——这台电脑的 IP 不让改。

客户的 IT 规定：产线电脑统一由域管理，IP/网关/DNS 全部下发锁定，现场人员没有管理员权限，我们更没有。改 IP？提申请、走流程、等审批——产线等不起。

这不是个例。跑现场这几年，"电脑不让改 IP"几乎是标配：要么域策略锁死，要么桌管软件盯着（改了就上报），要么 IT 远程排队三天。

而点开「网络诊断」，结论也很直白：

```text

PLC (M221)

目标: 192.168.1.10:502

同网段: 否 ← 本机没有该网段的 IP

Ping: 不通 — ...

```

问题根本不在"网络不通"，在于这台电脑在 PLC 的世界里"查无此人"。

二、踩坑：能想的土办法全试过

先说试过（或想过）的路，全不通：

- 直接改网卡 IP—— 没管理员权限，改不动；勉强改了的机器，第二天被 IT 改回去，产线跟着断网。

- 加一块网卡 —— 硬件采购要走流程；紧凑型工控机根本没槽位。

- 把 PLC 改成电脑的网段 —— PLC 归电气管，IP 写在程序注释和触摸屏组态里，没人愿意为了接个视觉去动它。

被逼到墙角才想起来，Windows 一直藏着一个能力：

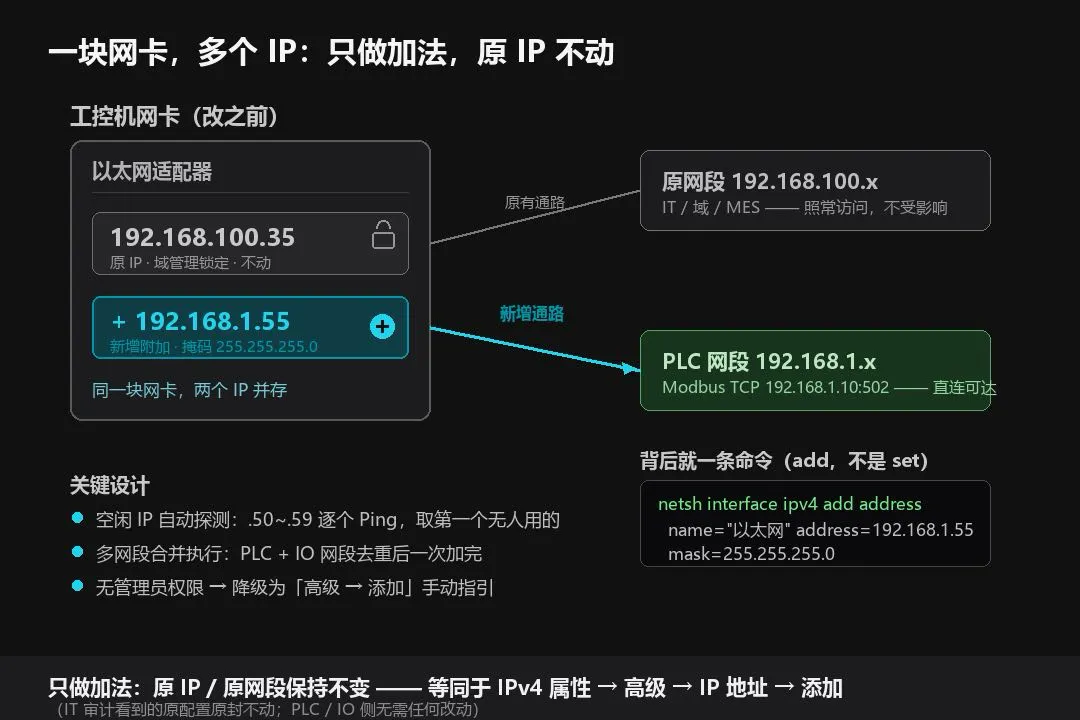

一块网卡，本来就可以同时有多个 IP。

控制面板 → 网络 → IPv4 属性 → 「高级」→ IP 地址 → 「添加」。原 IP 一根手指都不用动，往里加一条 192.168.1.x 的地址，这台电脑就同时活在两个网段里——IT 锁定的原网段照常上域，视觉要的 PLC 网段也能直连。

这个操作只做加法，不碰任何现有配置。IT 审计看到的原 IP 原封不动。

三、方案：把「高级 → 添加」做成一个按钮

原理清楚了，剩下的是把它做成人能用的一键操作。

1. 先诊断，别猜

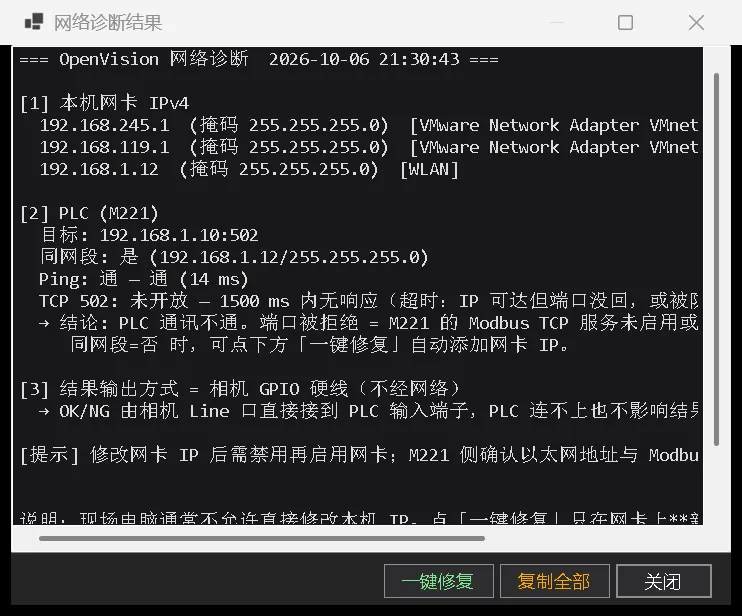

点「网络诊断」，一次跑完五项检查：本机网卡枚举 → 目标同网段判断 → Ping → TCP 502 → Modbus 应答。报告长这样（摘自真实运行）：

```text

=== OpenVision 网络诊断 2026-10-06 21:30:43 ===

[1] 本机网卡 IPv4

192.168.245.1 (掩码 255.255.255.0) [VMware ... VMnet1] (虚拟网卡)

192.168.119.1 (掩码 255.255.255.0) [VMware ... VMnet8] (虚拟网卡)

192.168.1.12 (掩码 255.255.255.0) [WLAN]

[2] PLC (M221)

目标: 192.168.1.10:502

同网段: 是 (192.168.1.12/255.255.255.0)

Ping: 通 — 14 ms

TCP 502: 未开放 — 1500 ms 内无响应（超时: IP 可达但端口没回）

→ 结论: PLC 通讯不通。端口被拒绝 = M221 的 Modbus TCP 服务未启用或 IP 填错

（如填成触摸屏 IP）；同网段=否 时，可点下方「一键修复」自动添加网卡 IP。

[3] 结果输出方式 = 相机 GPIO 硬线（不经网络）

→ OK/NG 由相机 Line 口直接接到 PLC 输入端子，PLC 连不上也不影响结果输出

```

注意 [1] 里那两条 VMware 虚拟网卡——工控机上装过虚拟机的比比皆是。"电脑能不能连上 PLC"绝不能靠肉眼看 IP 像不像，得拿目标地址和本机每一条 IP 按掩码逐条比对，任何一条命中才算同网段。漏算一条，结论就反了。

端口不通也分两种死法：Ping 都不通（网线/上电/网段），还是 502 被拒（PLC 的 Modbus 服务没开、或 IP 填成了触摸屏）。报告里把这两种情况分开写结论——现场的人不需要懂网络，照着结论做就行。

2. 只做加法的「一键修复」

诊断出"本机没有目标网段 IP"时，一键修复给出的方案写得很直白：

> 只做加法：在本机网卡上新增附加 IP，不改动原有 IP 与原网段（等同于 IPv4 属性 → 高级 → IP 地址 → 添加）；

> 每个网段自动挑一个空闲地址（192.168.1.50 ~ .59，掩码 255.255.255.0）；

> 添加后本机即可同时访问 192.168.1.10，PLC / IO 侧配置无需改动。

背后是一条 netsh 命令：

```text

netsh interface ipv4 add address name="以太网" address=192.168.1.55 mask=255.255.255.0

```

注意是 add，不是 set——只有 add 才是纯新增，set 会覆盖。三个细节：

- 空闲 IP 是探测出来的，不是拍脑袋的。在 .50~.59 里逐个发 Ping（700ms 超时），第一个没回应的当它空闲——避开 DHCP 池和已被占用的静态地址。十个候选全被占就直接报出来，让用户手动指定，绝不硬塞。

- 多网段合并成一步。PLC 和 IO 模块经常不在一个网段，修复引擎把两个目标网段去重后一次加完，不用点两遍。

- 权限不够时降级成操作指引。netsh 加地址要管理员。检测到当前进程不是管理员，按钮不会假装执行失败，而是直接把两条路摆出来：右键"以管理员身份运行"再点一次；或者手动去「高级 → IP 地址 → 添加」逐步照做。

3. 现场有意外？支持手填

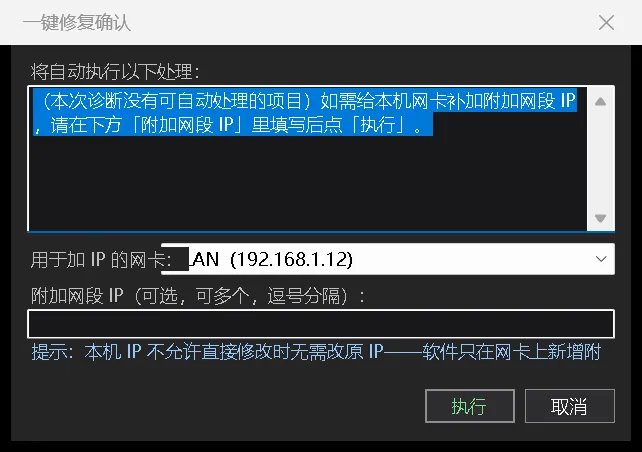

自动方案覆盖不到的（比如要提前接下一个还没接的网段），确认框里留了输入框：填 `192.168.5`，就在 5 网段自动挑空闲地址；填 `192.168.5.77`，就按指定 IP 加。**逗号分隔，一次可以填多个**。加完，原 IP 还是原 IP。

4. 实在连不上？先保产线

还有一层兜底：如果结果输出走的是 IO 模块而模块不通，一键修复会自动把输出方式降级为「相机 GPIO」——OK/NG 改走相机 Line 口硬线直连 PLC 输入端子，不依赖网络。网络修好之前，产线先不停。

四、效果

原来的一次对接：发现连不上 → 打电话问 IT → 提改 IP 申请 → 等审批 → 约时间远程操作，短则半天，长则三天。

现在：诊断 10 秒出报告 → 一键修复点一下 → 附加 IP 即时生效 → 立刻重测。全程不动原 IP，不走审批。修复执行后，结果直接写回诊断报告，复制全文就能发给 IT 或技术支持留档：

```text

✓ 已添加 192.168.1.55（掩码 255.255.255.0）

已给网卡 [以太网] 新增 1 条附加 IP（原 IP 未改动）；

若仍不通，把该网卡禁用再启用一次（或重插网线）

```

每一步做了什么、加了哪个 IP、为什么选它，全部写在报告里。现场最怕的不是故障，是"不知道软件刚才动了什么"。

五、三条可以带走的经验

1. "不能改"往往只是"不能覆盖"。 一块网卡多个 IP 是 Windows 原生能力，做加法不碰既有配置，大多数"IP 锁死"的场景都装得下。先问"能不能加"，再问"能不能改"。

2. 工控机的网络环境永远比你看到的多。*虚拟网卡、多网卡、无线有线并存是常态。同网段判断必须逐条地址按掩码比对，不能靠"看起来是一个网段"；Ping 通 ≠ 端口通，两者要分开查、分开下结论。

3. 自动修复要可解释、可回放。做了什么、为什么这么做、失败了怎么手动兜底——都写进可复制的报告。敢把过程亮出来的自动化，才敢交给现场。

写在最后

这套诊断 + 一键修复能力长在我们自研的产线视觉检测软件里：Modbus TCP 组态、相机 GPIO 硬线输出、报告可复制留档，配合"参数改完自动记住"的会话记忆，都是围绕"现场少求人、工程师少操心"做的。

下一篇回到视觉本身：**包装上 45° 的斜管怎么检**——旋转 ROI 的设计思路，怎么做到全算子零改动支持任意角度。就是之前预告的那篇，网络这摊事插了个队。
