REA 处理出来的 S 参数，和 PLTS 能不能对上？这次拿同一批文件，在两款工具里分别做差分转换、级联、去嵌和时域分析。先看真实界面，再把导出的数值逐点比较。

拿到文件后，端口可能要重排，四端口要转差分，几段通道要接起来，测量里的夹具还要去掉。REA 把这些操作放在 “S 参数分析” 菜单里，也提供分割、TDR/TDT 和史密斯圆图。下面就按这些实际操作，看 REA 与 PLTS 分别算出了什么。第一次使用，可以先跟随包快速入门跑 demo；熟悉这些操作的读者，可以直接看对照图和误差。

01转成差分：幅度和相位都能对上

加载文件后，先看端口数、频率范围、点数和参考阻抗。REA 支持 Touchstone 文件，并提供 RI、MA、DB 等格式转换、端口重新排列、频率重采样和差分／完整混合模式输出。

有个细节容易看错：曲线在 20 GHz 停下来，可能只是文件到这里结束。它和通道的 −3 dB 截止频率是两回事。这次用的 demo 频率范围确实不同，比较时先取共同频带。

四端口转差分，配对要先对上

四端口并不只有“转差分”一个按钮要考虑。还得知道哪两个端口是一对，哪一对在输入端，哪一对在输出端。这里选 交叉配对 1、3｜2、4，输出完整混合模式矩阵，再查看 Sdd21。

REA 可以只导出差分两端口，也可以保留差模、共模以及模式转换项。需要继续分析共模或转换效应时，选完整输出更方便。这次核对了 16 个复数系数、全部 5000 个频点，最大差异 3.38×10⁻¹⁶。

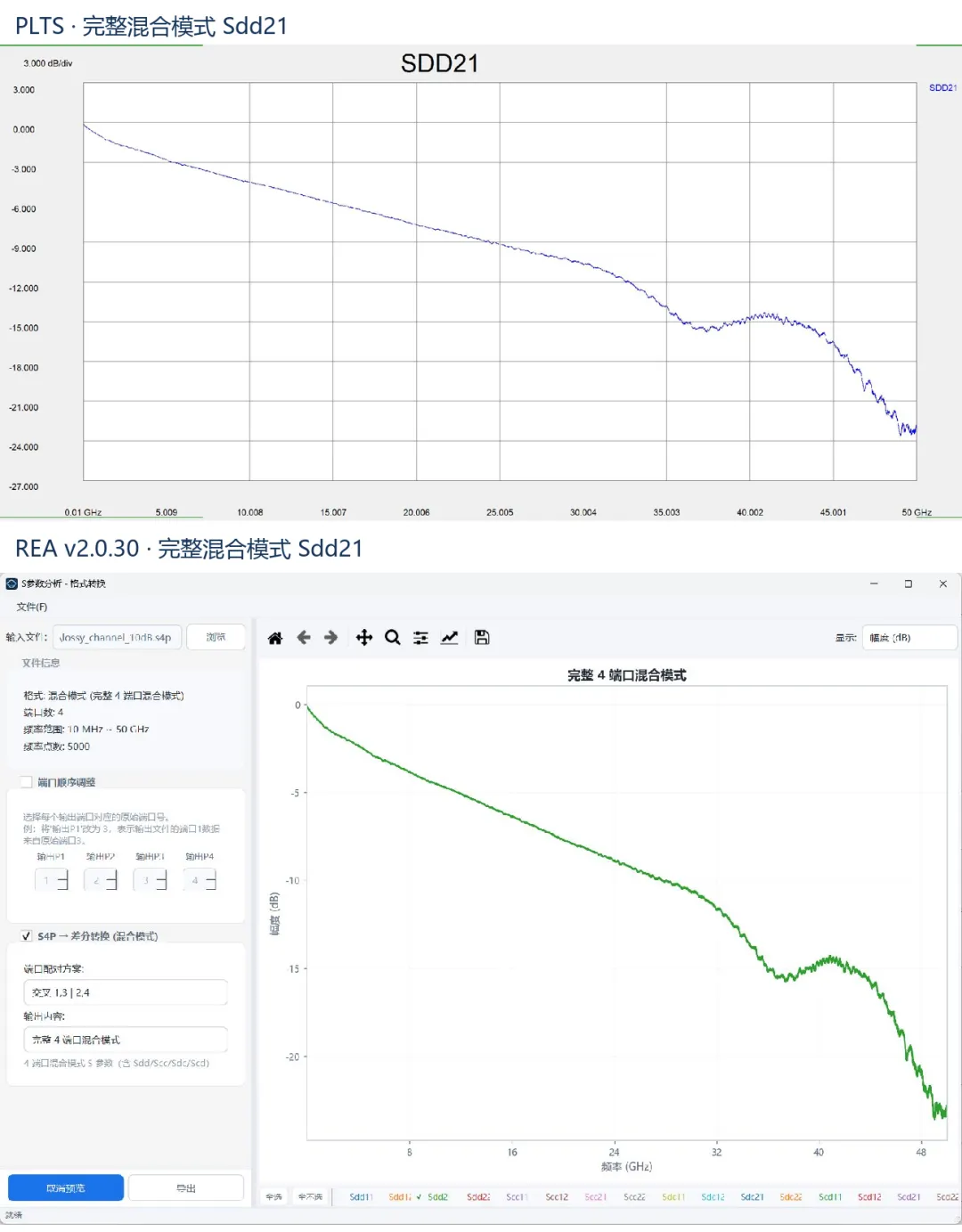

▲ 同一四端口输入、同一配对：PLTS 原生 Balanced 与 REA 完整混合模式预览，均显示 Sdd21。两边纵轴各自缩放。

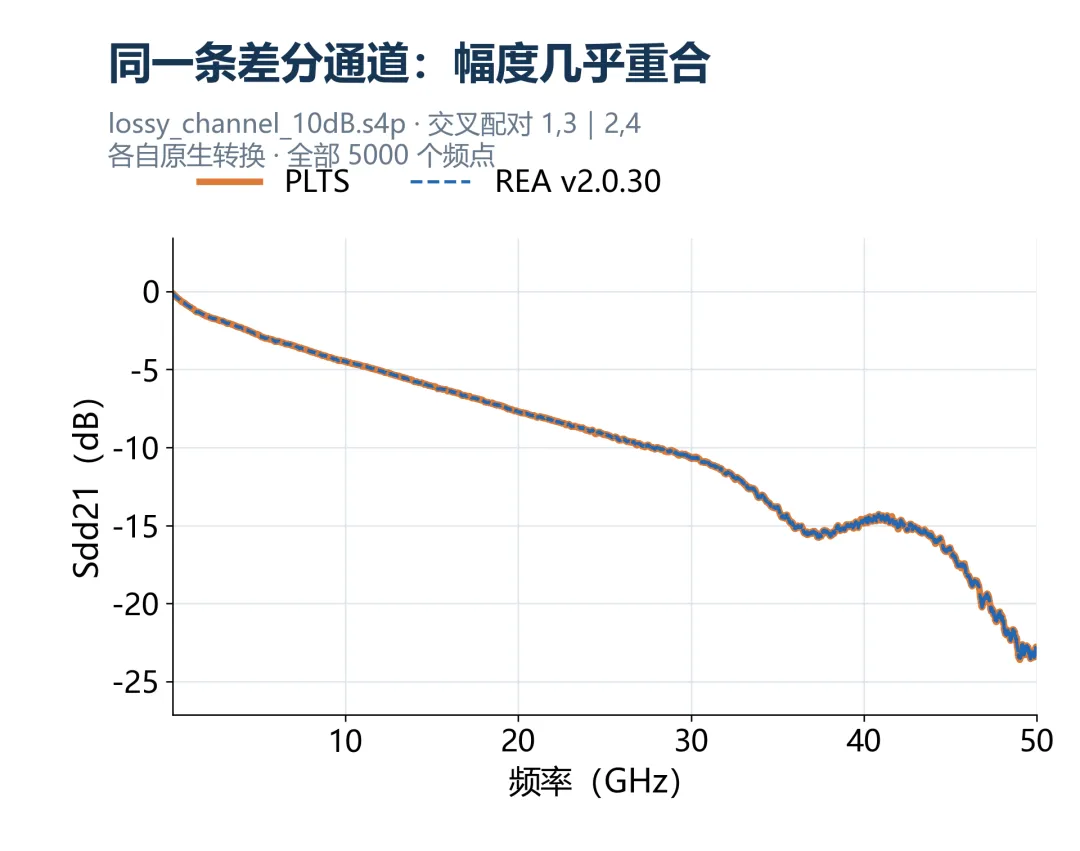

▲ Sdd21 幅度：PLTS 橙色实线与 REA 蓝色虚线接近重合；10 MHz～50 GHz 的所有频点均保留。

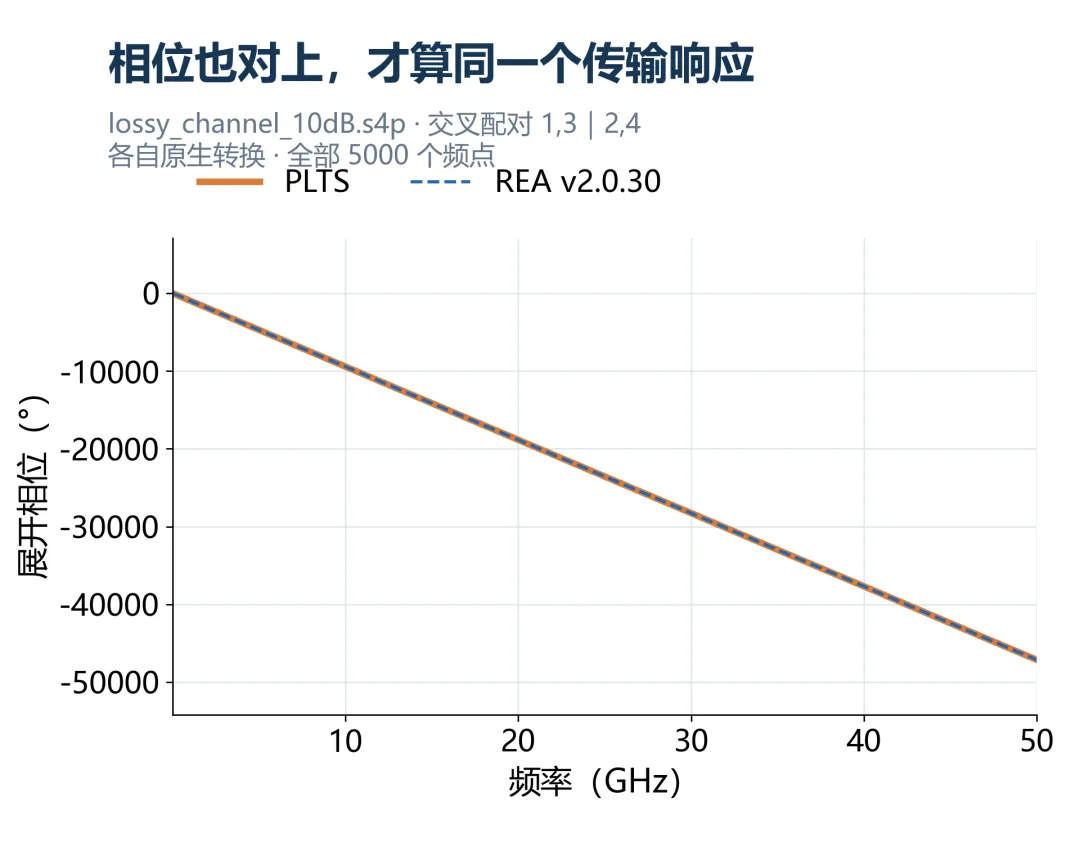

▲ 同一 Sdd21 的展开相位。幅度与相位一起核对，才能检查完整的复数传输响应。

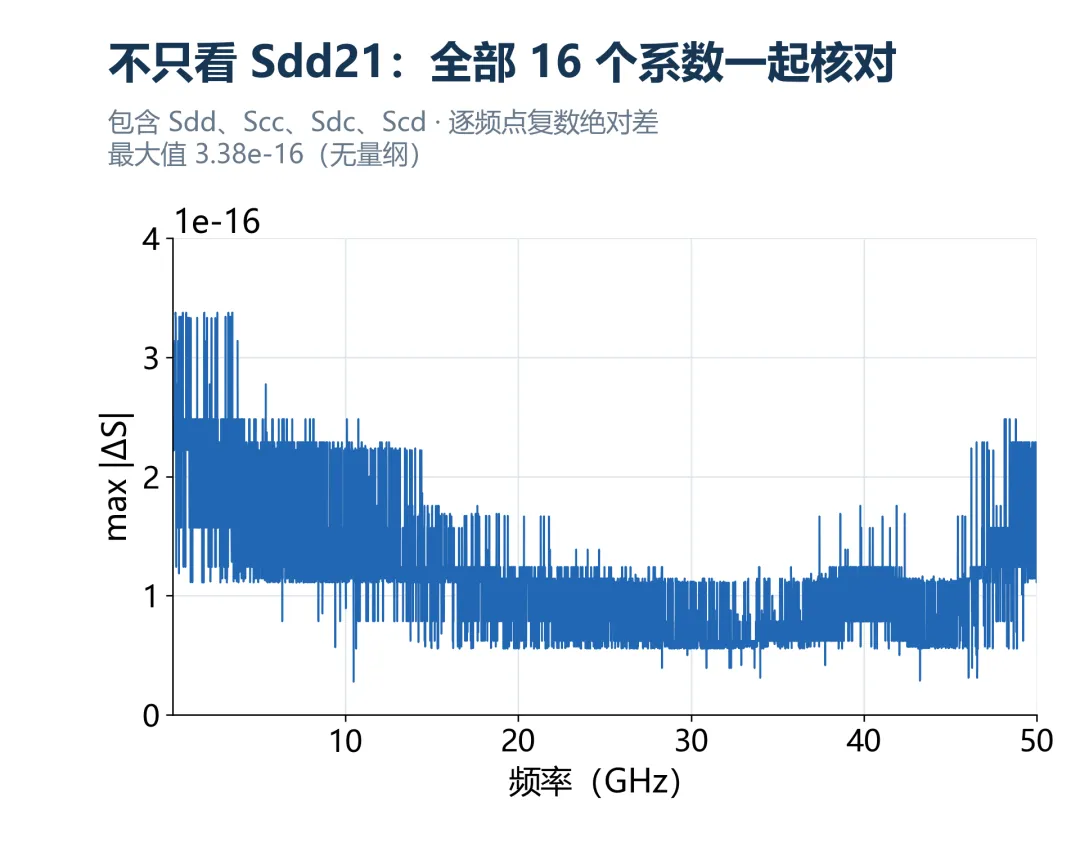

▲ 每个频点上，全部 16 个复数系数的最大绝对差。反射、传输与模式转换项都包含在内。

再换两条通道看看。A、B 文件的频点和频带不同，两款工具各自转换后的结果仍然能对上；下图只把它们放到共同频带里比较。文件名中的“10dB”也不表示全频段固定衰减 10 dB。

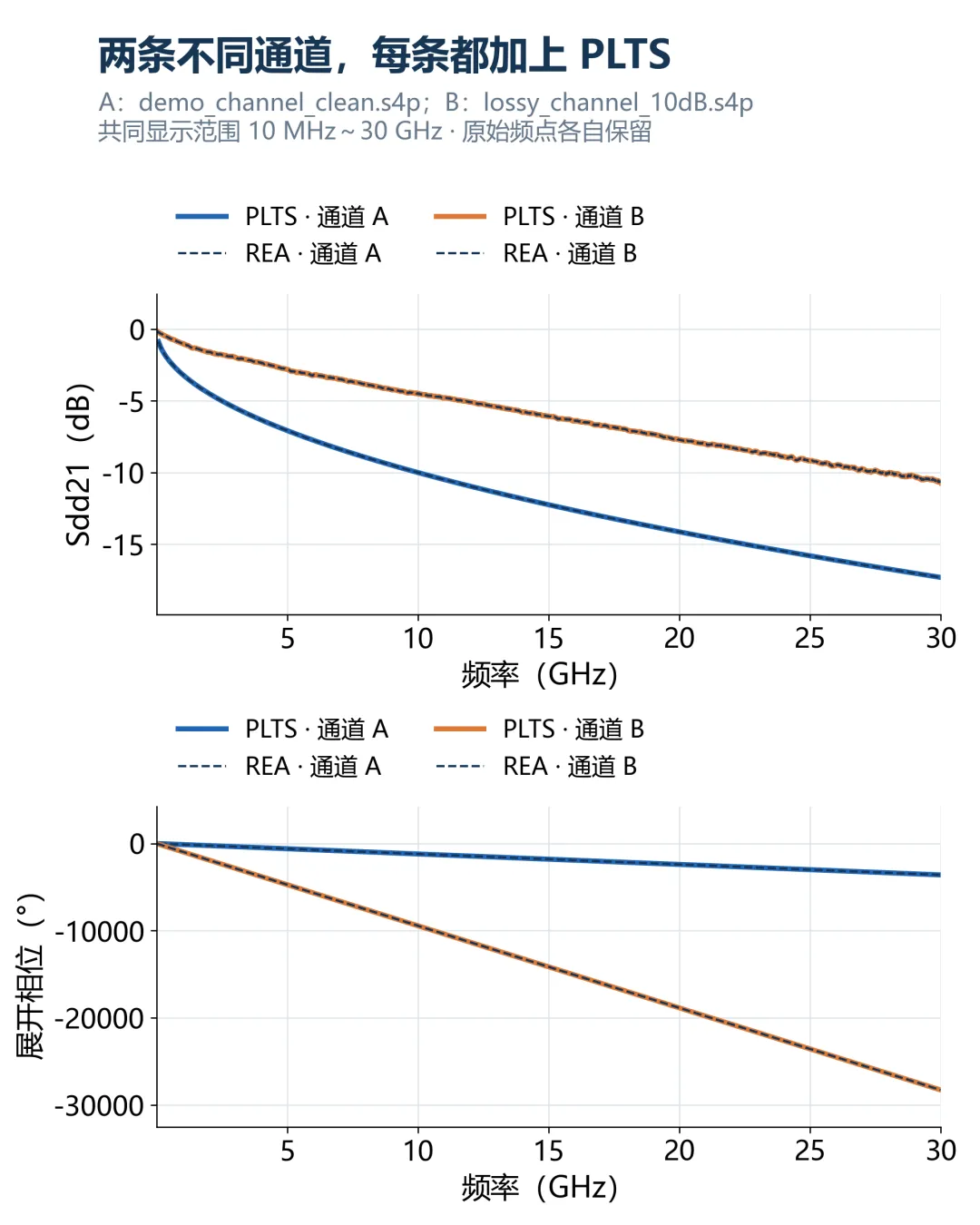

▲ 两条通道的 REA／PLTS 转换结果，分别叠加幅度和相位。共同显示到 30 GHz；这只是显示上限，不是共同截止频率。

02级联：连接后的传输和反射也对得上

连接器、走线、夹具各有一份文件，想看接成整条链路后的表现，就打开 级联 窗口。按实际连接顺序加入文件，确认端口方向，计算后保存整体模型。REA 还支持调整顺序、反向连接及四端口配对；两端口与四端口混用时，会按选定配对提取差分两端口。

这次接法很直观：左夹具 → 走线 → 右夹具。REA 在级联窗口串接三个文件；PLTS 在 Reference Plane Adjustment 中选 Embedding，给走线两侧加入相同的夹具。PLTS 右侧使用 Reverse，与本例外侧到内侧的端口定义对应。

为了单独检查连接计算，两边读同样的共同频点副本：fixture_common.s2p、trace_common.s2p，10 MHz～20 GHz，每 10 MHz 一个点，共 2000 点。原始文件保留。

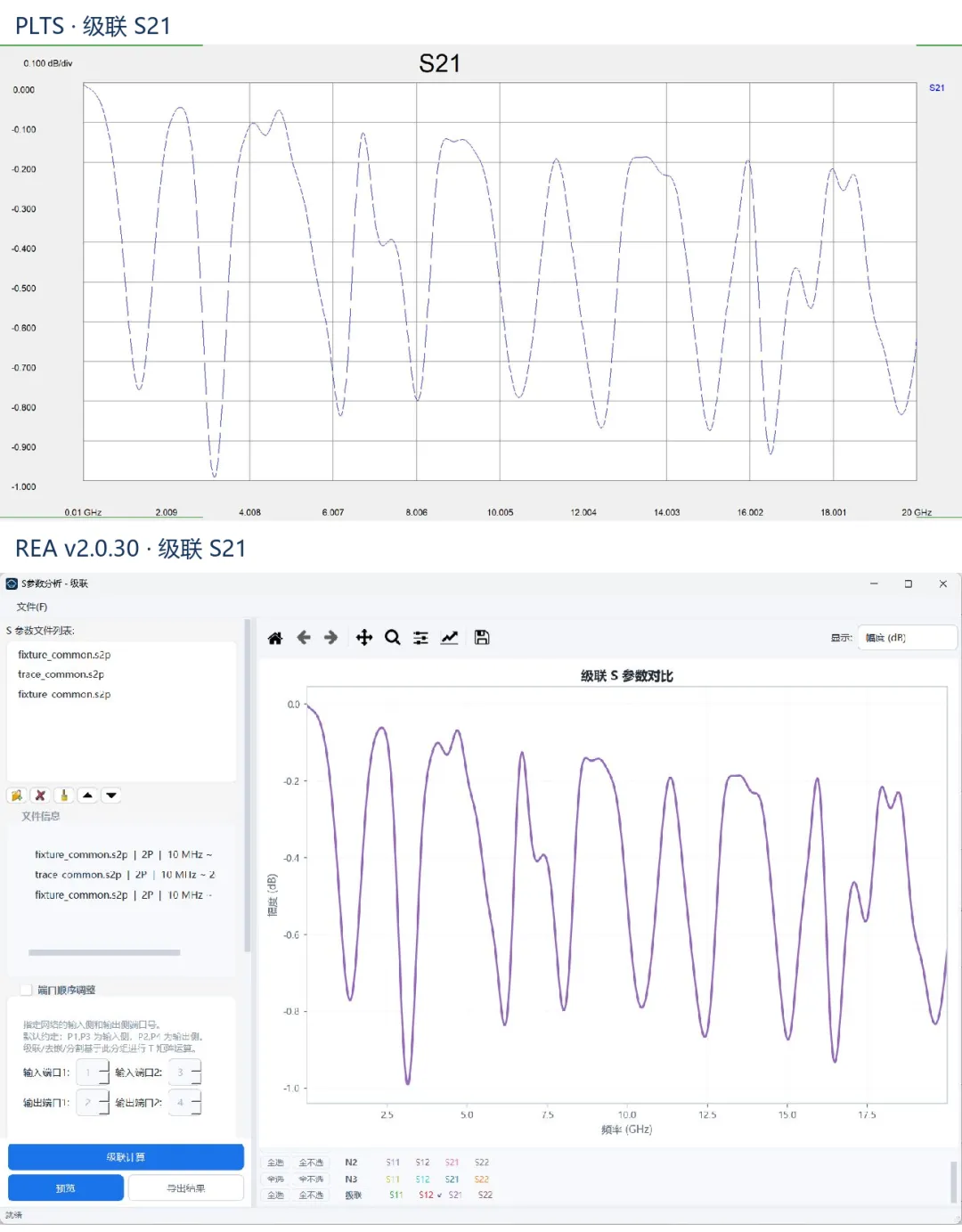

▲ 同一输入的实际级联 S21：PLTS 原生 Embedding 与 REA 级联预览。

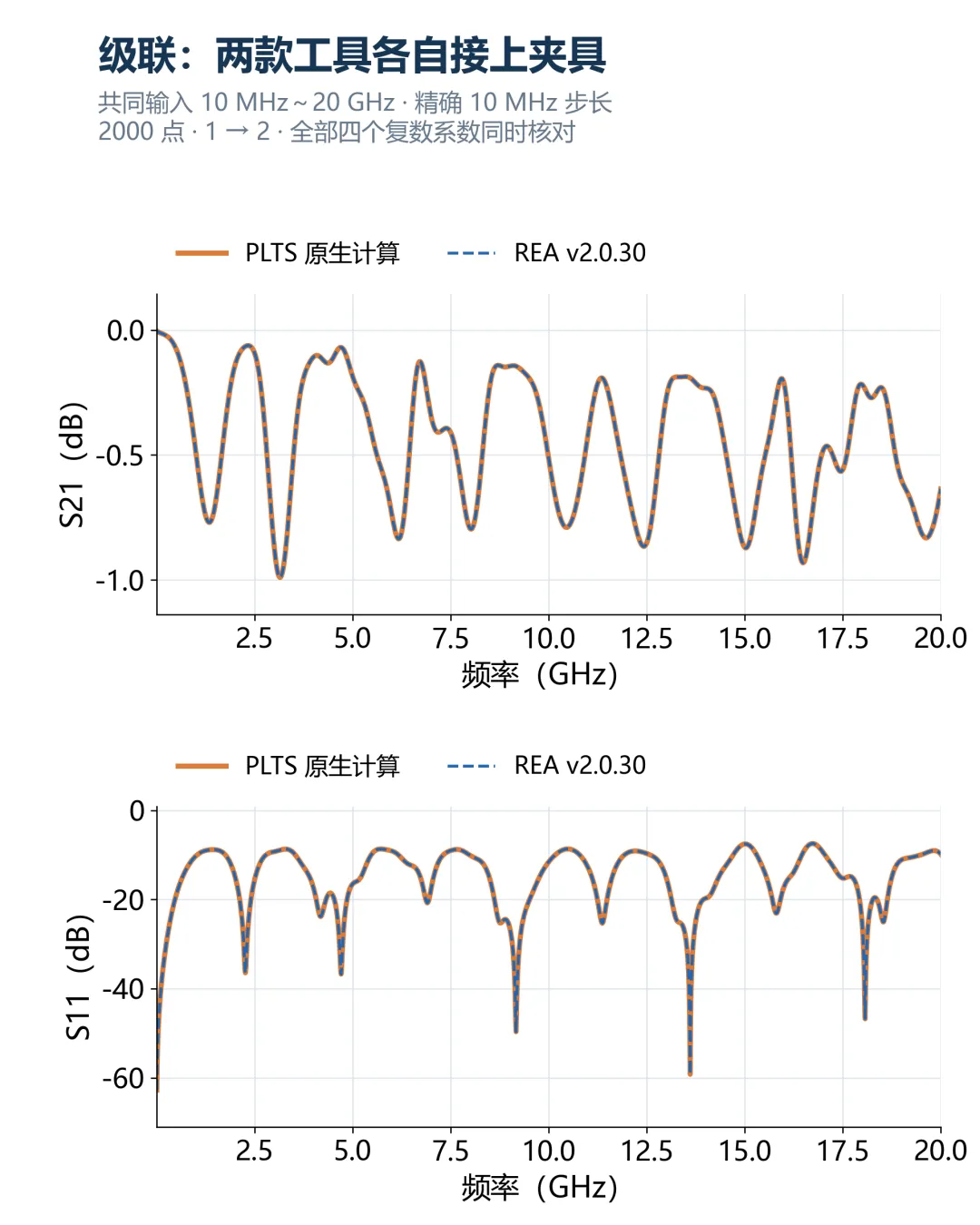

▲ 两边导出结果的 S21、S11。连同 S12、S22，全部四个复数系数最大差异为 9.16×10⁻¹⁶。

这组输入下，传输和反射都对得很紧。把每一段插损的 dB 值加起来可以先估个大概；要保留连接处的失配、反射与相位，还是要用完整复数 S 参数级联。

原始走线和夹具的频点不同。在此前的原始频点探查中，两款工具直接处理的最大复数差异约 1.71×10⁻⁴；本轮 REA 的这项输出与此前逐点一致。使用相同频点输入重新对照后，差异降到舍入量级。两组记录在附件里分开保留，没有据此猜测 PLTS 内部的插值方法。

03去嵌：移除夹具后，结果仍然接近

测走线时，两端通常还连着夹具。想分析走线本身，就打开 去嵌：加载含夹具的测量文件，再指定左右夹具模型。REA 两侧可以分别启用，只移除一侧也可以。

这次用独立网络连接计算生成 measured_common.s2p，让两款工具读同一份含夹具输入和同一份夹具。REA 执行左右去嵌，PLTS 选择 De-embedding，右侧仍使用 Reverse。

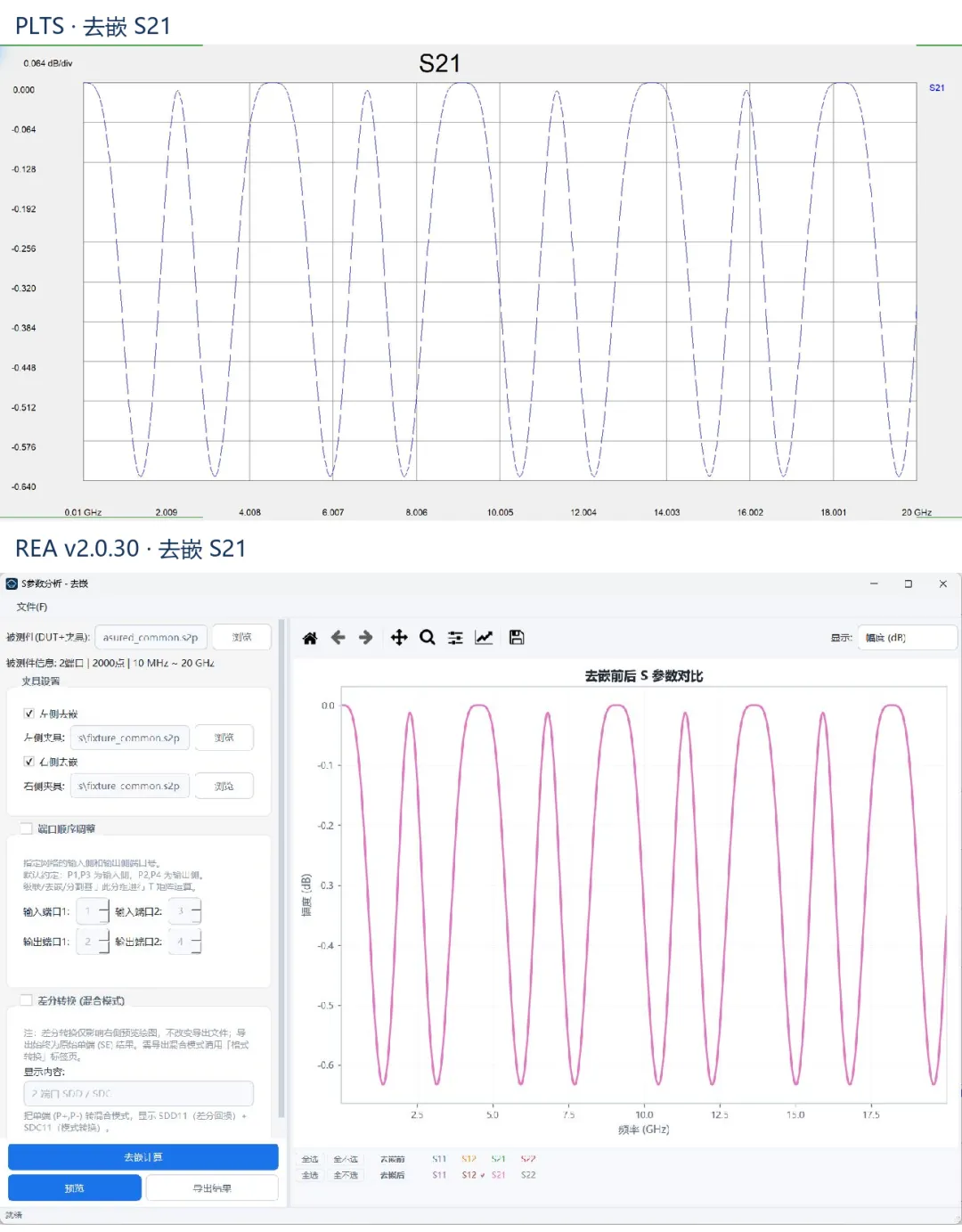

▲ 共同频点输入的实际去嵌 S21：两款工具各自移除夹具后显示结果。

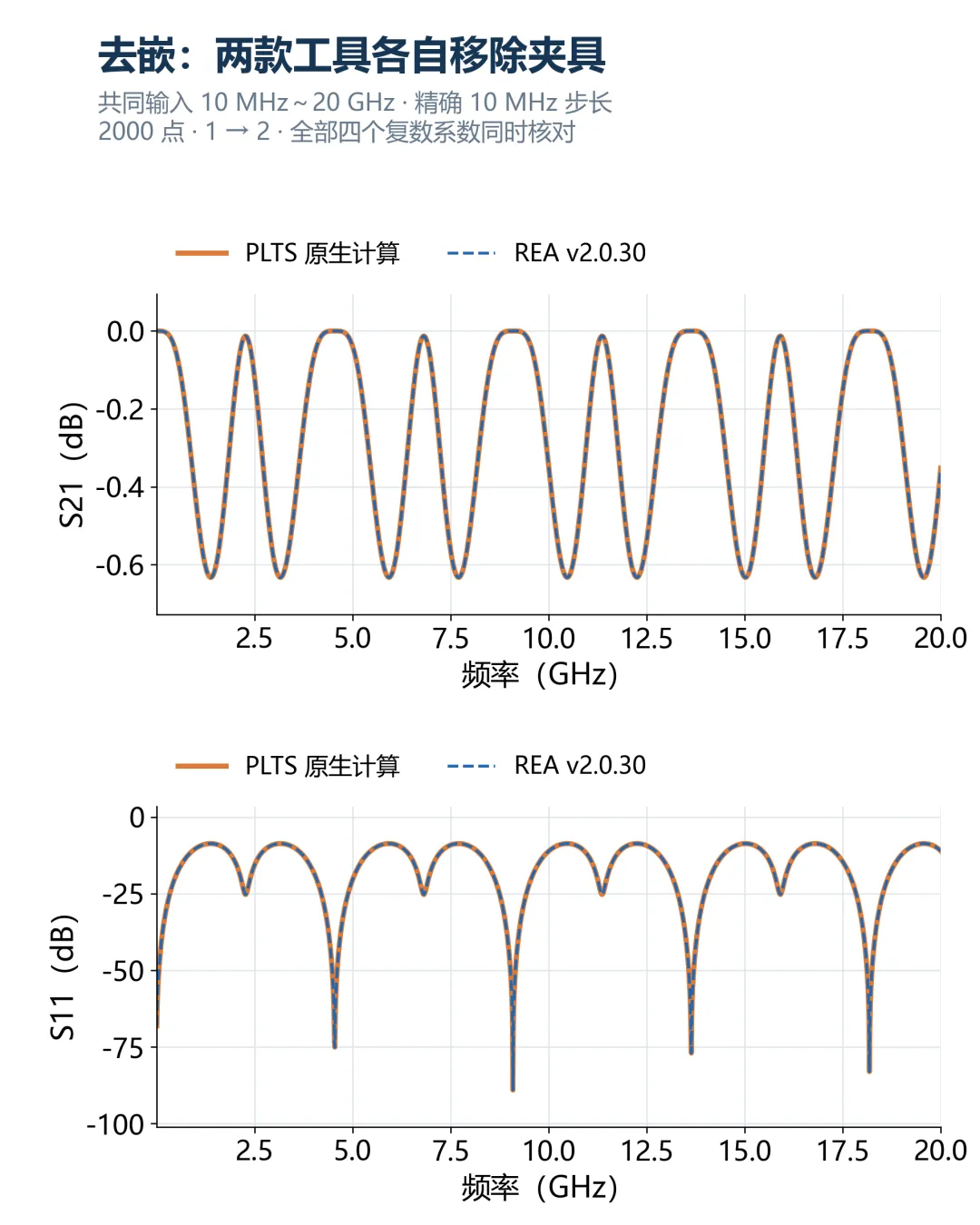

▲ 去嵌后的 S21、S11 接近重合；全部四个复数系数、2000 个频点的最大差异为 1.36×10⁻¹⁵。

共同频点下，REA 和 PLTS 的去嵌结果同样接近舍入误差。此前直接处理原始不同频点文件的探查中，差异约 1.74×10⁻⁴；这份记录也单独保留，没有把它和本轮的共同频点结果混在一起。

这里的夹具是合成教学模型，最大奇异值约 1.048，超过无源网络的 1。它适合验证连接和去嵌的计算关系，不能当作已校准的实物无源夹具。实际测量时，夹具模型仍要与实物对应。

04时域：走势接近，小差异也摊开看

频域看损耗和相位，时域更方便找位置。在 TDR/TDT 窗口，REA 可以切换阻抗、阶跃、脉冲等显示，配置窗函数、DC 外推、速度因子、边沿平滑、参考面、门控和参考阻抗。

先选 S11 阻抗 看沿途的不连续，再选 S21 阶跃 看信号到达与稳定过程，最后选 S21 脉冲 看主响应和后续拖尾。想比较两个工具，输入频点、端口、参考阻抗和时域设置先保持一致。

本例把原始走线另存为 demo_trace_harmonic_10MHz.s2p，保持 10 MHz 的谐波步长。PLTS 原先由非谐波输入引起的插值告警已经消除，原始 demo 没有替换。两边采用 Nominal 兼容设置，速度因子 0.70，门控、端口延迟、因果性处理和重归一化关闭。

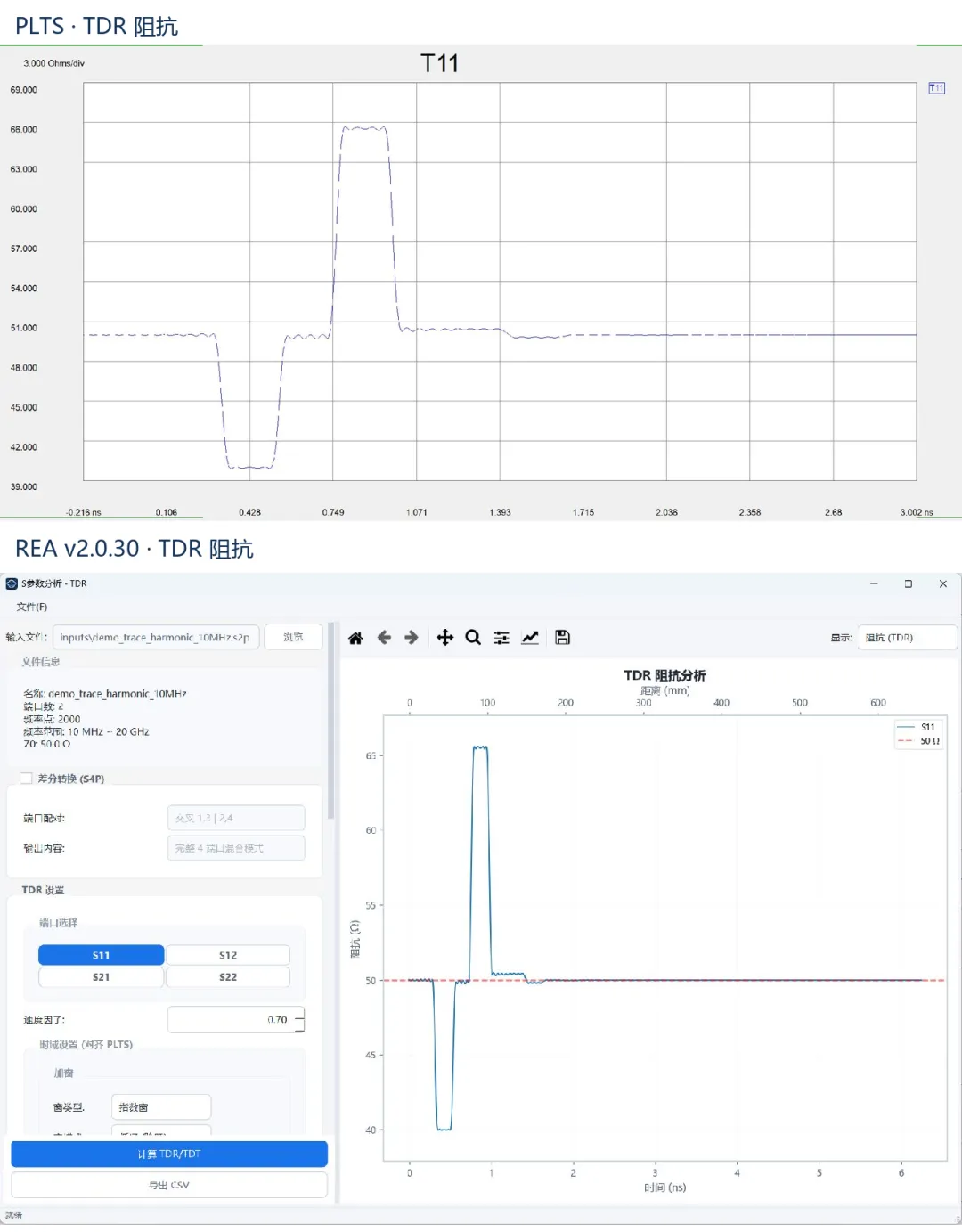

▲ 同一谐波网格副本：PLTS T11 阶跃阻抗与 REA S11 阻抗。显示范围各自缩放，数值检查使用完整导出。

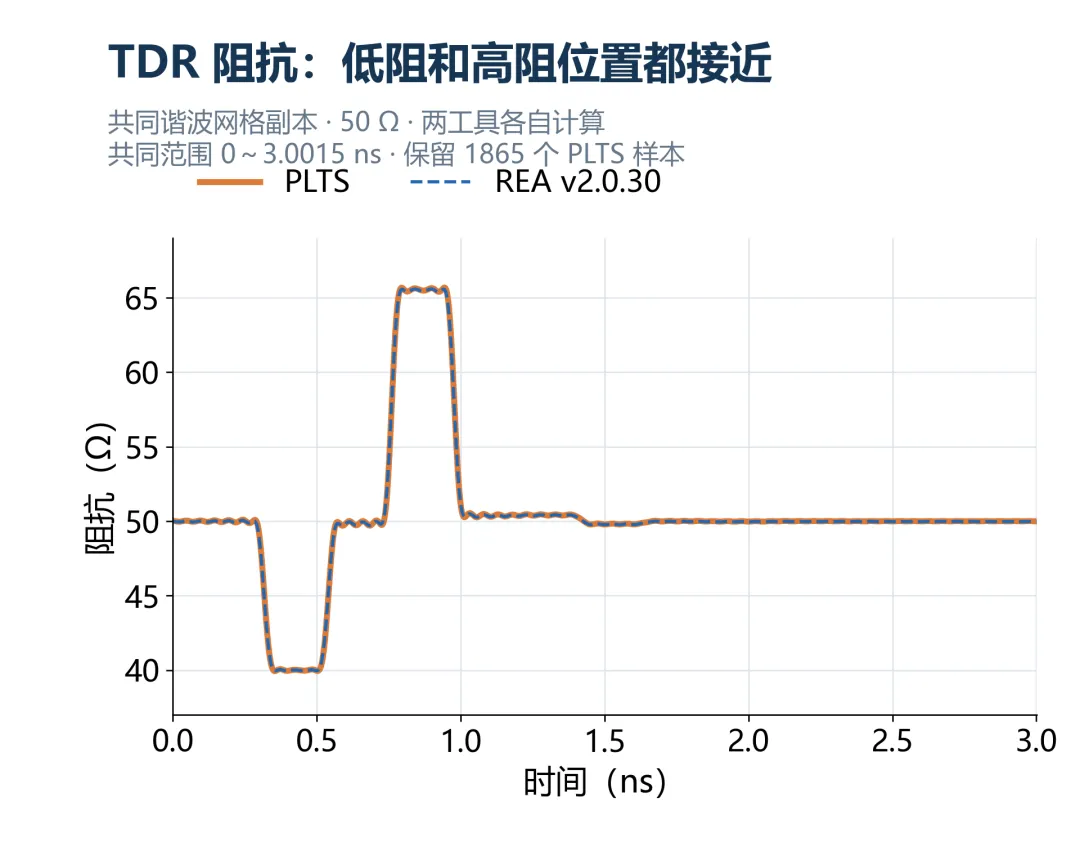

▲ TDR 阻抗按两边原生时间轴叠加；共同非负范围约 0～3.0015 ns。

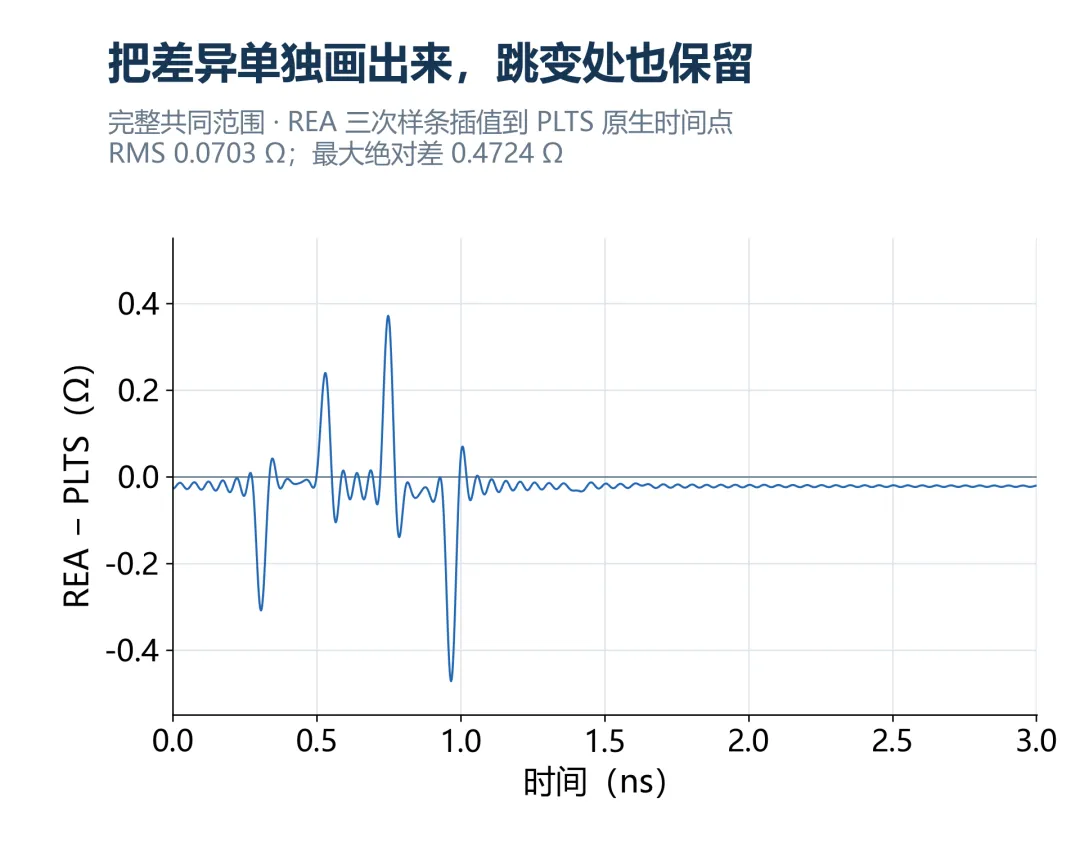

▲ 全部共同范围、1865 个 PLTS 采样时刻：RMS 差异约 0.07 Ω，最大差异约 0.47 Ω。保留跳变点，没有拟合时间偏移、增益或阻抗偏置。

阻抗变化的位置和幅度很接近，跳变附近仍有小差别。距离刻度还与速度因子有关；反射走一个来回，换算时要按往返传播时间处理。

阶跃接近，脉冲要先说明幅度标度

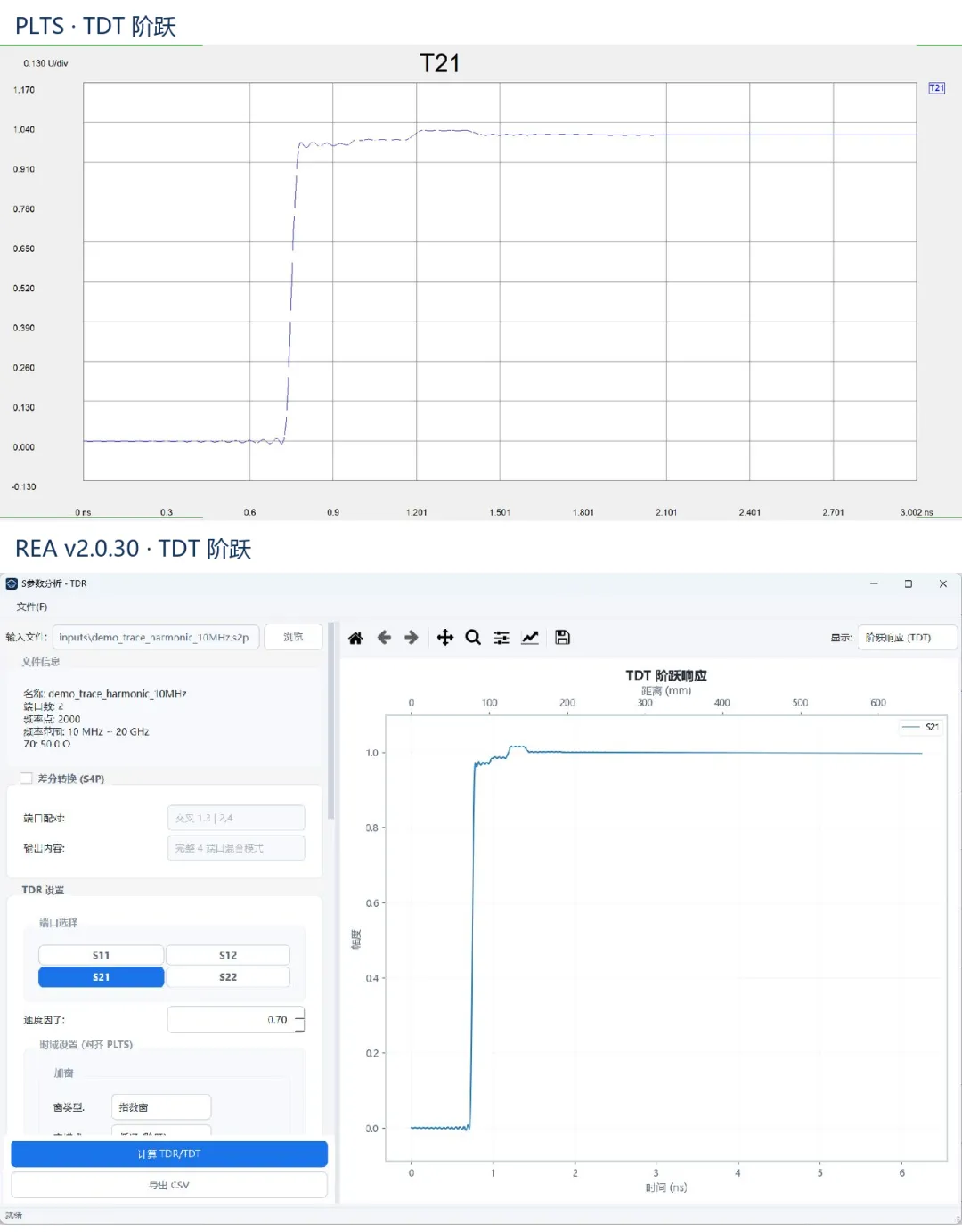

▲ PLTS T21 与 REA S21 阶跃的真实界面。

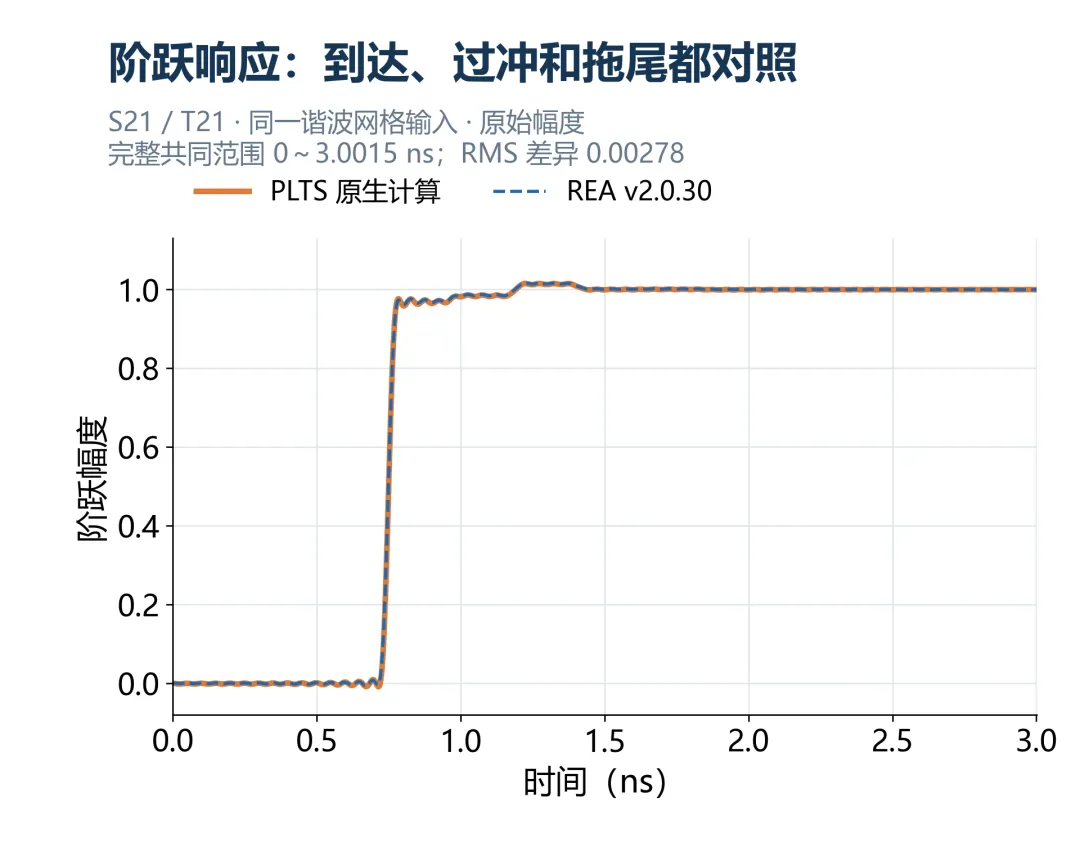

▲ 同一输入的阶跃，完整共同范围内 RMS 差异约 0.00278，最大绝对差约 0.0280；幅度为无量纲。

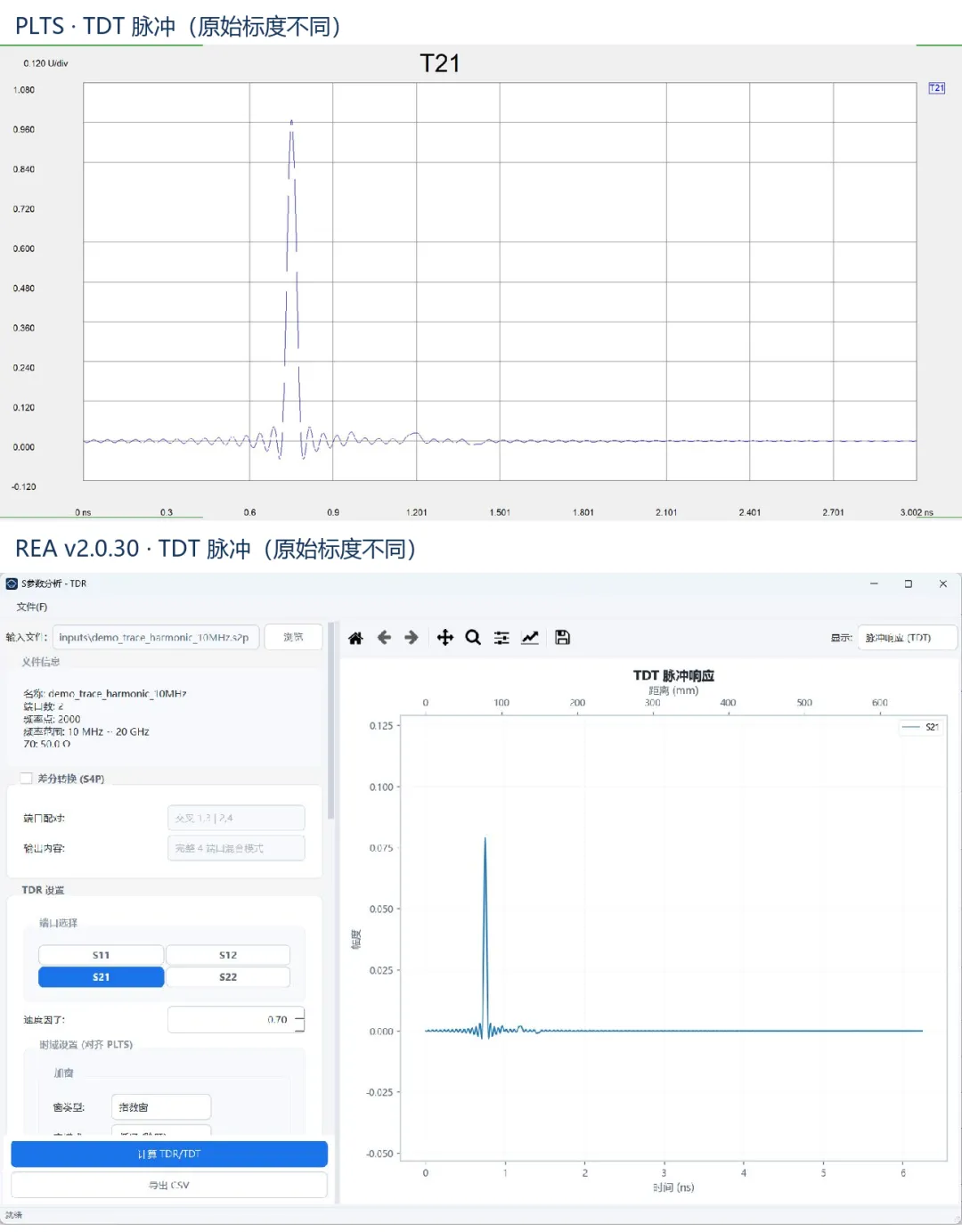

▲ 两边原生脉冲的主峰均在约 0.75 ns，但原始幅度标度不同。

REA 原始脉冲峰值约 0.07899，PLTS 约 0.96778。直接照着界面峰值比大小，会把软件的输出标度也算进去。这里另外准备了一个理想匹配、单位传输、750 ps 延迟的参考通道，让两款工具各算一次，再分别按自己的参考峰值换算。

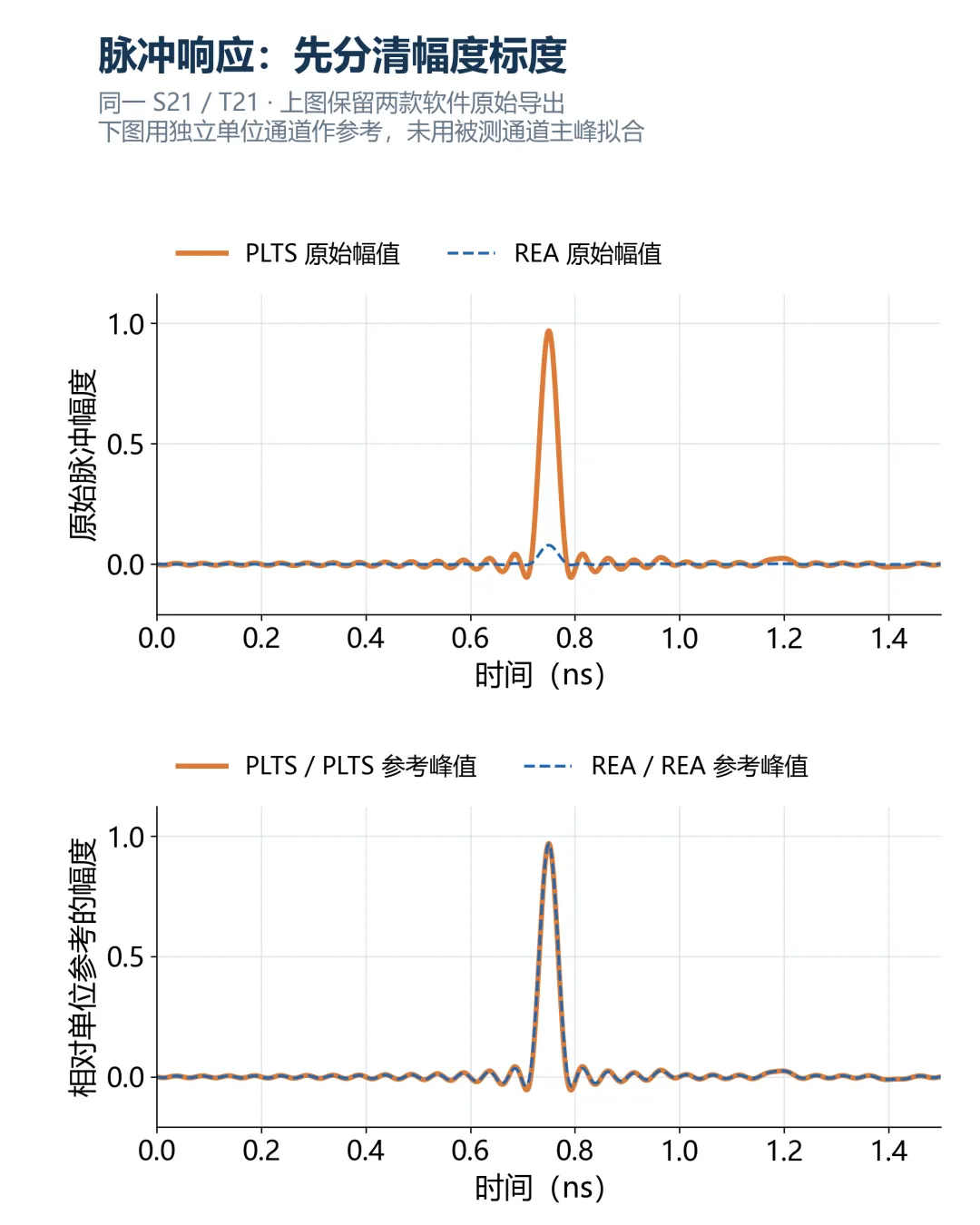

▲ 上图保留原始幅度，下图按各自独立单位参考归一化后放大到 0～1.5 ns；指标按完整共同范围计算。没有拟合被测通道的增益或时间偏移。

相对同一单位参考，脉冲的主峰和拖尾接近：RMS 差异 0.00380，最大绝对差 0.0307。v2.0.30 也已修正低通传输脉冲的错误首样本，并通过零延迟单位通道、边沿平滑以及实际 GUI／TCP 导出检查。

05史密斯圆图和分割，接着把通道看完整

S11 的 dB 曲线告诉我们反射有多大，史密斯圆图把相位也放进来。REA 可以叠加多个文件，切换 Z 阻抗／Y 导纳、设置参考阻抗、显示 VSWR 等高圆，也支持差分／混合模式数据。

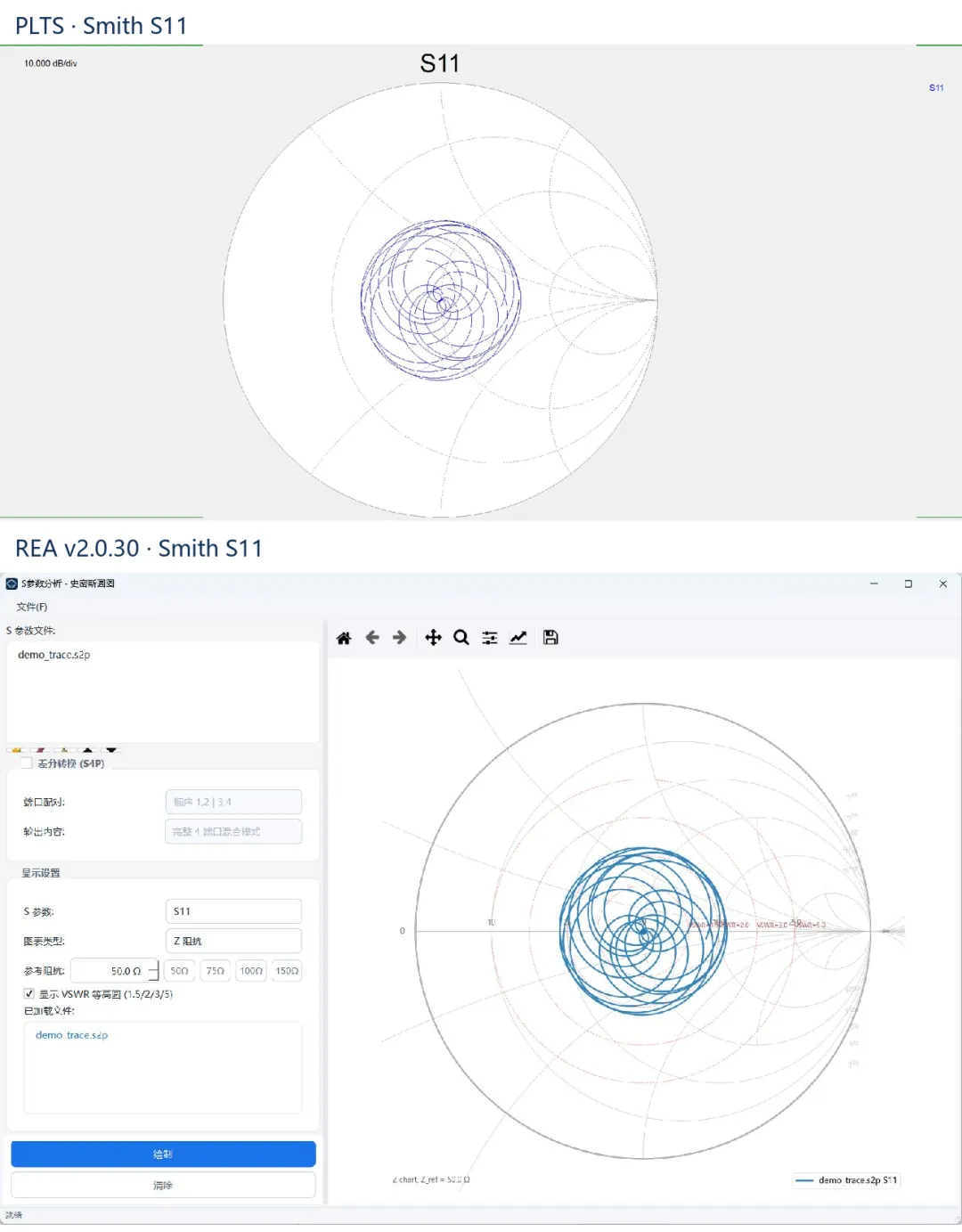

▲ 同一 demo_trace.s2p、S11、50 Ω、Z 阻抗图：PLTS 与 REA 的实际界面。

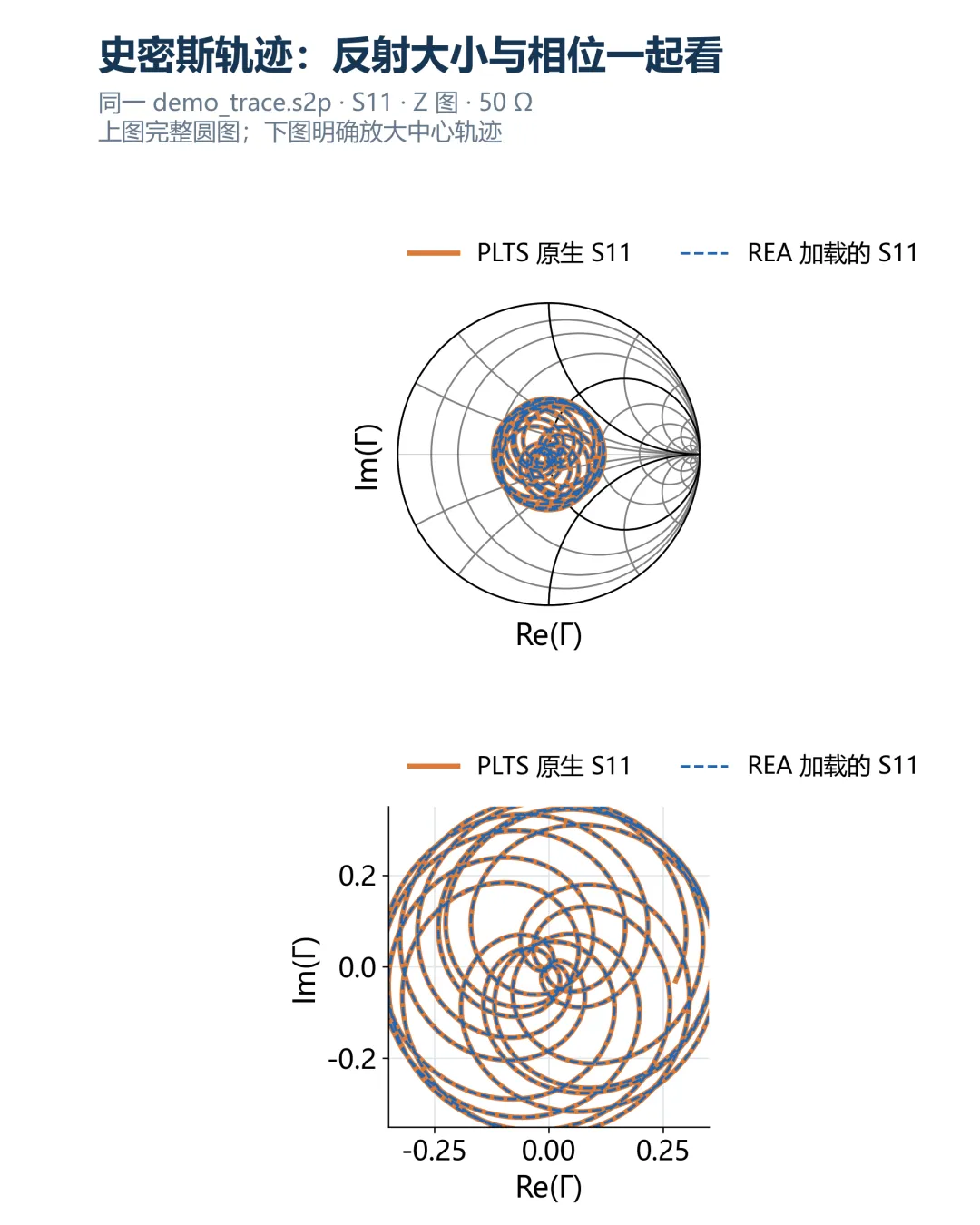

▲ 原生读取的 S11 轨迹重绘，包含中心局部放大。复数读回差为 0；这里验证的是数据读取与显示。

再看通道分割。REA 可以指定段数和比例，也能配置端口组与平滑。这次将 long_channel.s4p 分成 30%／70% 两段，输入为 1、3，输出为 2、4，平滑关闭，导出完整单端四端口文件。

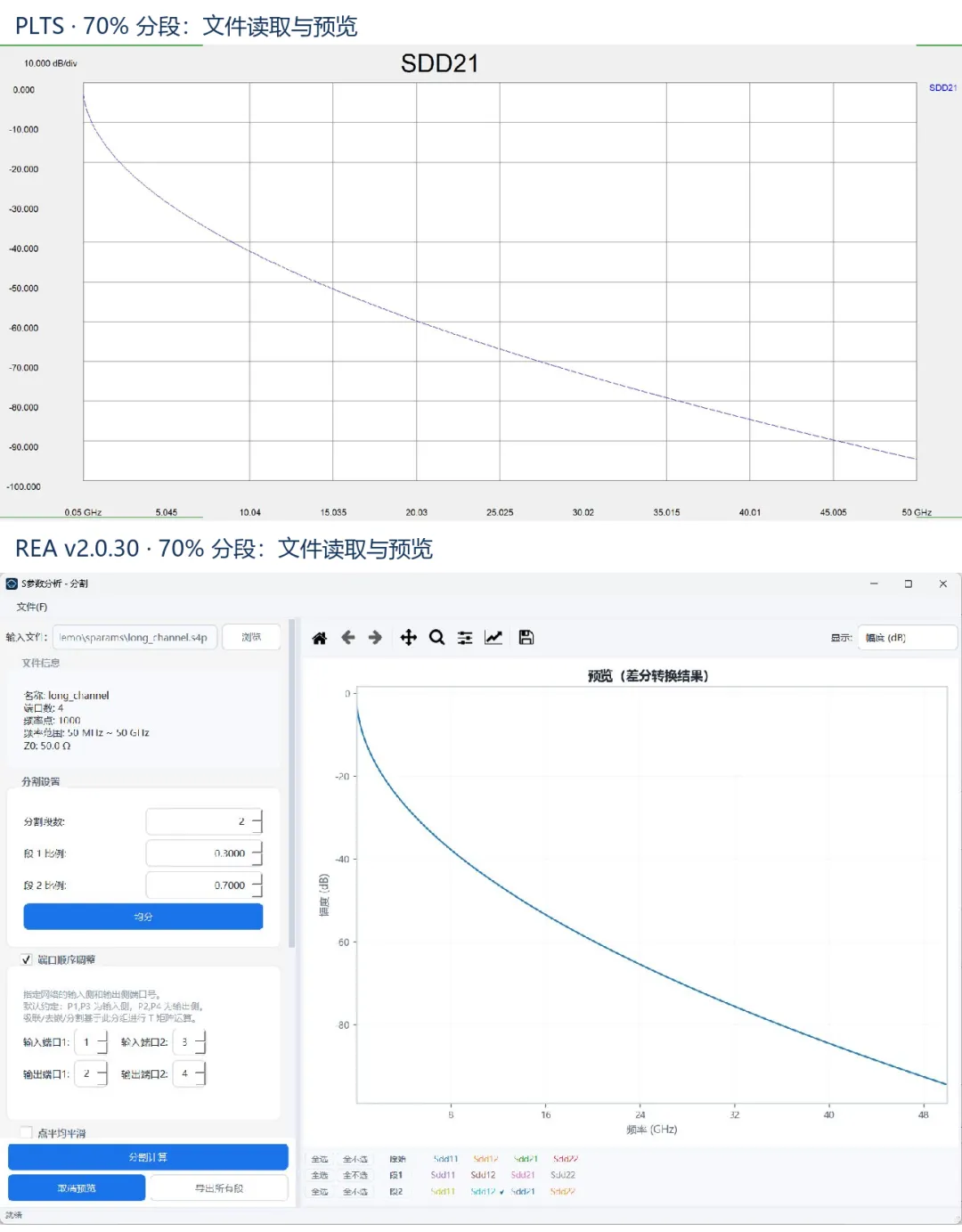

▲ 70% 分段文件：REA 分割预览与 PLTS 重新读取后做的原生差分预览。

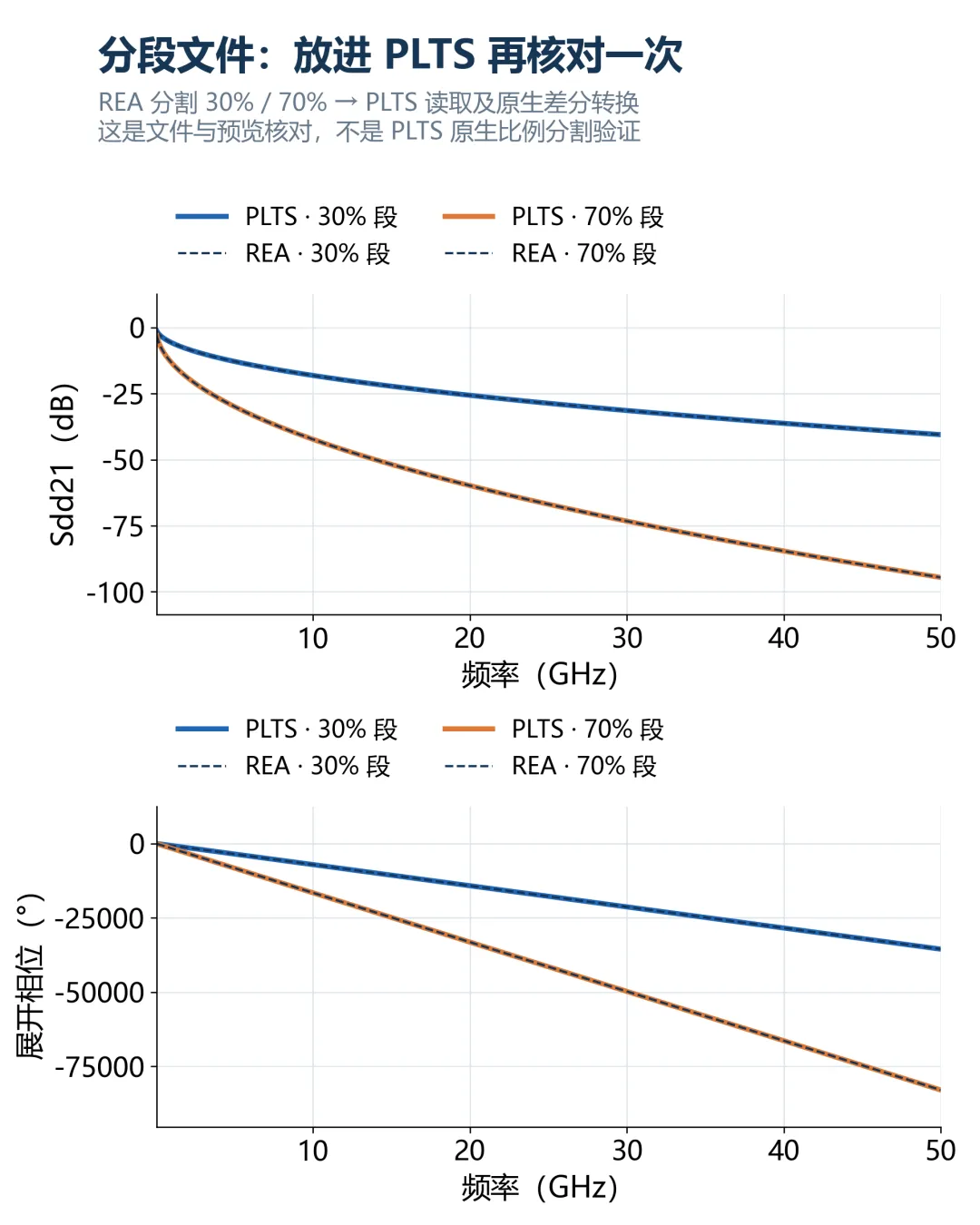

▲ 30%／70% 两段的 Sdd21 幅度与相位，REA 和 PLTS 读图结果接近重合。

PLTS 重新读回两段文件，全部 16 个复数系数差为 0；原生 Balanced 的 Sdd21 与一致配对下的 REA 预览差为 0。分割由 REA 完成，这组对照检查导出数据、配对和预览，本次没有验证 PLTS 原生比例分割。

06再做一次往返，让处理关系自己对上

跨工具对照之外，日常还可以顺手做两项检查：去嵌后的走线与左右夹具重新级联，和原含夹具输入比较；分割出的各段重新级联，和原通道比较。这样可以检查处理与导出的关系是否自洽。

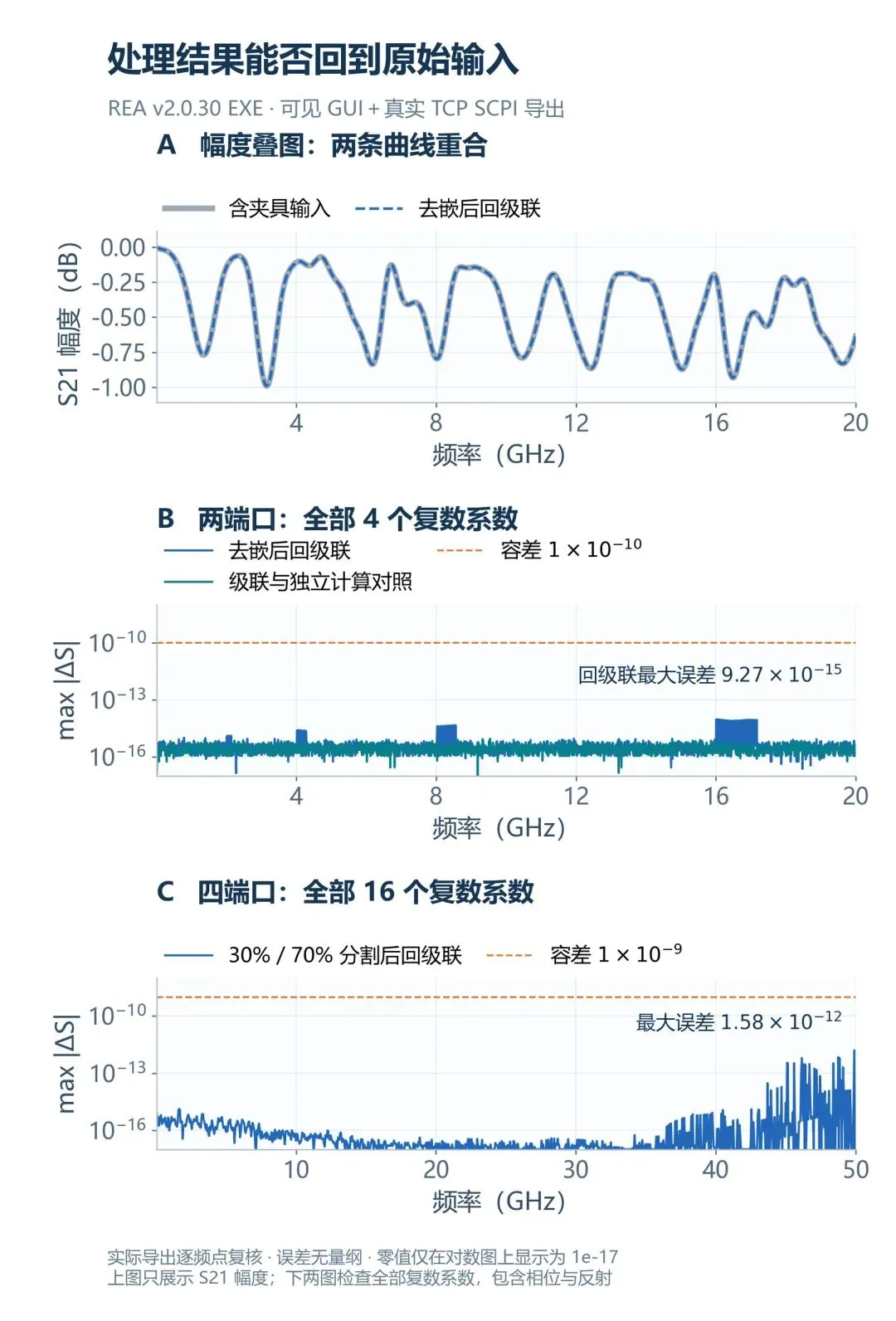

▲ 实际 EXE 导出的往返闭环检查：输入与回级联的 S21 叠加，并检查每个频点的全部复数系数。既定容差保持不变。

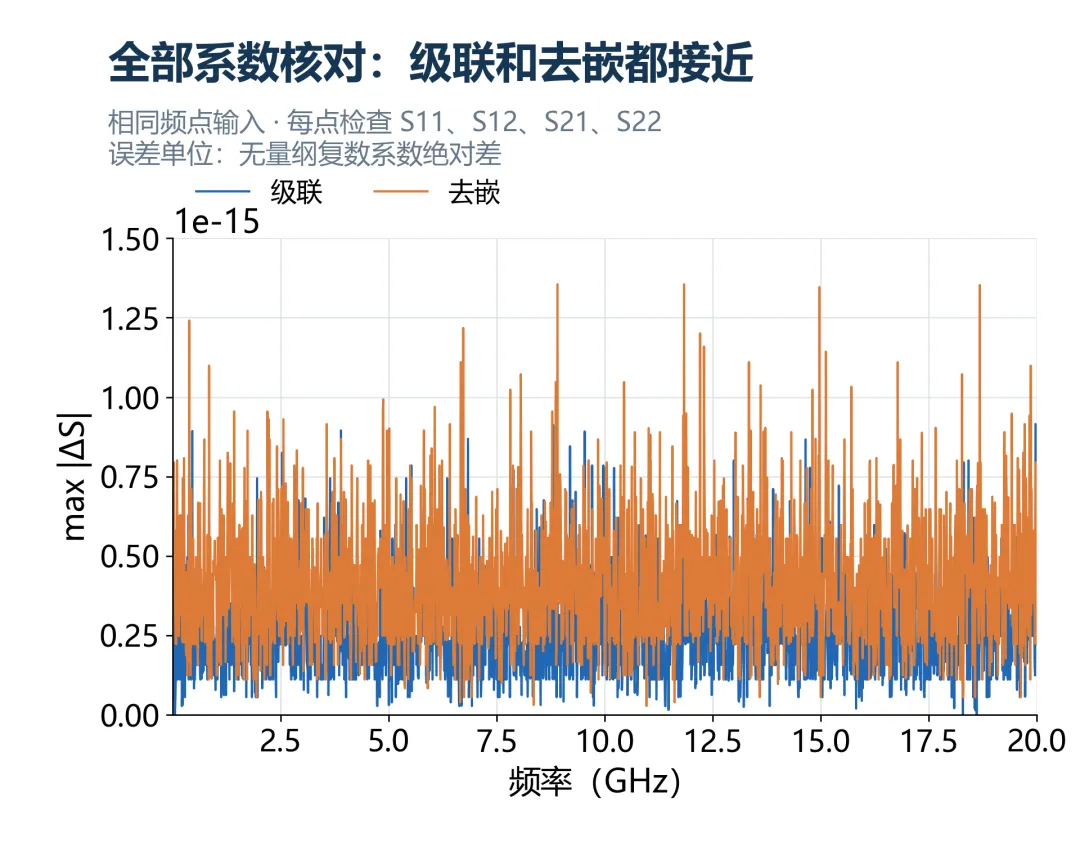

▲ 共同频点下，PLTS 与 REA 各自级联、去嵌的全系数误差。跨工具对照和往返闭环相互补充。

随包走线和含夹具文件的生成数据已有约 2.17×10⁻⁵ 的小差别；直接去嵌后与另一份原始走线比较，差异约 2.21×10⁻⁵。做严格闭环时，我们使用同一份含夹具输入，不把两份 demo 当作逐点完全相同。

实际使用时，也建议把幅度、相位和反射一起检查。端口方向、频率网格和参考阻抗保持一致；四端口转换还要核对配对、模式顺序和参考定义。这里的完整混合模式导出沿用输入 50 Ω 标记，没有自动执行物理差分参考阻抗重归一化。

跟着试一遍文件、设置和对照数据放在哪里

正式 v2.0.30 ZIP 解压后，原始演示文件在 demo/sparams/。先用 fixture_2inch.s2p、demo_trace.s2p 和 trace_with_fixture.s2p 跑通级联、去嵌，再换成自己的模型。随包中英文快速入门也补充了 TDR/TDT 的操作和比较条件。

另外整理了本文的 REA_PLTS_对照案例_20261010.zip。其中 plts_comparison/inputs/ 是输入与共同频点副本，outputs/ 是两款工具的原生数据，native_screens/ 是本次重新拍摄的原图。共同频点副本与独立参考是为本次对照另生成的，放在文章附件里；正式包中的原始 demo 保留。

参数记录也在附件里：rea_convert.json、rea_tdr_harmonic.json 和各项 rea_*.replies.json 保留实际 SCPI 设置与回读；extended_evidence.json 记录数值、输入哈希与范围。复现时，将绝对路径和窗口 ID 换成自己的。文件多时可用 SCPI 批量计算、导出，界面上仍能检查设置和曲线；SCPI 执行计算需要 SCPI 选件。
