【AI读论文】给核材料“打预防针”——冷加工和氧化物颗粒都能抵抗辐照硬化

【AI读论文】给核材料“打预防针”——冷加工和氧化物颗粒都能抵抗辐照硬化

Journal of Materials Science & Technology

第一作者: 徐志浩(共同第一作者:徐上)

通讯作者: 詹倩

通讯单位: 北京科技大学

AI科普解读

1

核聚变堆材料的“辐照之痛”

未来聚变堆中,结构材料要承受高达150~200 dpa(每个原子平均位移次数)的辐照损伤和近1000 °C的高温。在这种极端环境下,材料内部会产生大量点缺陷(空位和间隙原子),它们聚集形成位错环、气泡等缺陷,阻碍位错运动,导致材料辐照硬化——强度上升但塑性急剧下降,最终脆性断裂。因此,如何提高材料的抗辐照性能,是核材料研究的核心课题。

2

两种“抗辐照疫苗”:冷加工 vs ODS钢

目前有两种主流策略来增强材料的辐照耐受性:

策略一:冷加工引入位错

对钢材进行冷变形(如冷轧),预先引入大量位错。这些位错作为“缺陷阱”,能捕获辐照产生的点缺陷,促进空位和间隙原子复合,减少缺陷团簇的积累。

策略二:氧化物弥散强化(ODS)

在钢中均匀分布纳米氧化物颗粒(如Y₂TiO₅、Y₂Ti₂O₇),这些颗粒同样作为稳定缺陷阱,不仅吸收点缺陷,还充当气泡的优先形核位点,抑制气泡在晶界聚集。

两者都能提升抗辐照能力,但此前缺乏在完全相同辐照条件下的直接对比——这正是本文要回答的问题:冷加工的位错和纳米氧化物颗粒,在抑制辐照硬化方面谁更有效?

3

实验设计:三类样品“同台竞技”

研究者制备了三种样品:

CW 0%:CLF-1钢,无冷加工(对比基准)

CW 10%:CLF-1钢,10%冷加工(通过冷加工提高位错缺陷阱强度)

ODS钢:含纳米氧化物颗粒(平均尺寸5.56 nm,数密度3.9×10²² m⁻³)

三类样品在350 °C和450 °C下接受相同的顺序辐照:先注入H⁺,再同时注入Fe²⁺和He⁺,峰值损伤约3.07 dpa。辐照后通过透射电镜观察气泡和位错环,原子探针断层扫描分析氧化物颗粒演化,纳米压痕评估硬化程度。

4

微观结构演化:谁的“免疫力”更强?

气泡行为

CW 0%在350 °C下几乎无气泡(位错少,He原子扩散慢,缺乏形核位点)。

CW 10%在350 °C就能观察到气泡(冷加工位错提供大量形核位点和快速扩散通道),尺寸约1.93 nm,数密度4.95×10²² m⁻³。

温度升至450 °C时,气泡尺寸增大、数密度降低(高温促进迁移和合并,同时抑制形核)。

ODS钢中气泡也附着在氧化物颗粒边缘,其温度依赖趋势与CW 10%一致。

位错环行为

温度升高导致位错环尺寸增大、数密度降低——热退火促进环的合并。CW 10%的位错环尺寸始终小于CW 0%,因为预存在位错作为点缺陷阱,抑制了环的长大。

氧化物颗粒演化(ODS钢特有)

辐照对纳米氧化物产生两种相反作用:

弹道溶解:高能离子碰撞将Y、Ti、O原子从颗粒中“打”出来,使颗粒变小甚至溶解。

辐照增强扩散:过量空位加速溶质原子迁移,使被打出的原子重新聚集或回到母颗粒。

两者竞争决定最终状态:

350 °C下,弹道溶解占优,颗粒从4.92 nm细化至2.75 nm,数密度从6.9×10²²增至2.61×10²³ m⁻³。

450 °C下,辐照增强扩散占优,颗粒粗化至7.05 nm,数密度降至1.16×10²³ m⁻³。

有趣的Cr富集现象:辐照后氧化物颗粒内部出现Cr富集(而非界面偏聚),450 °C下更明显。这是辐照增强扩散促进Cr原子向内迁移、替代Y/Ti形成更稳定的Cr-Y-Ti-O复合物的结果。

5

辐照硬化:定量对比与“殊途同归”

纳米压痕测试显示:

CW 0%硬化率最高:350 °C时18.9%,450 °C时13.2%

CW 10%和ODS钢硬化率相当:350 °C约11%,450 °C约10~11%

为什么CW 10%和ODS钢表现相当?研究者从引入的主要缺陷阱强度找到了答案:

ODS钢的纳米氧化物粒子缺陷阱强度Zp = 2πNd (N为数密度,d为平均尺寸)

CW 10%的位错缺陷强度 Zd = ρ(ρ为位错密度)

两者比值 Zd/Zp ≈ 1.07——几乎相等!这说明两种完全不同类型的缺陷阱,在“吸收点缺陷的能力”上实现了定量等效。因此它们对辐照硬化的抑制效果相当。

6

工程启示:两条并行路径

本研究的核心结论可概括为:通过10%冷加工引入的位错,和通过弥散纳米氧化物颗粒,在抑制辐照硬化方面达到了功能等效。

这意味着核材料设计有两条并行路径可选:

对于不易添加氧化物的合金体系,可通过精确控制冷加工量来引入适量位错,提升抗辐照性能。

对于需要更高温抗蠕变性能的场景,ODS路线仍是最佳选择(氧化物颗粒在高温下更稳定,且能同时提升蠕变强度)。

两条路径都依赖于一个共性物理原理——增强缺陷阱强度。本研究为核材料的辐照耐受性设计提供了定量化依据,也为未来聚变堆结构材料的选材和工艺优化指明了方向。

图片解析

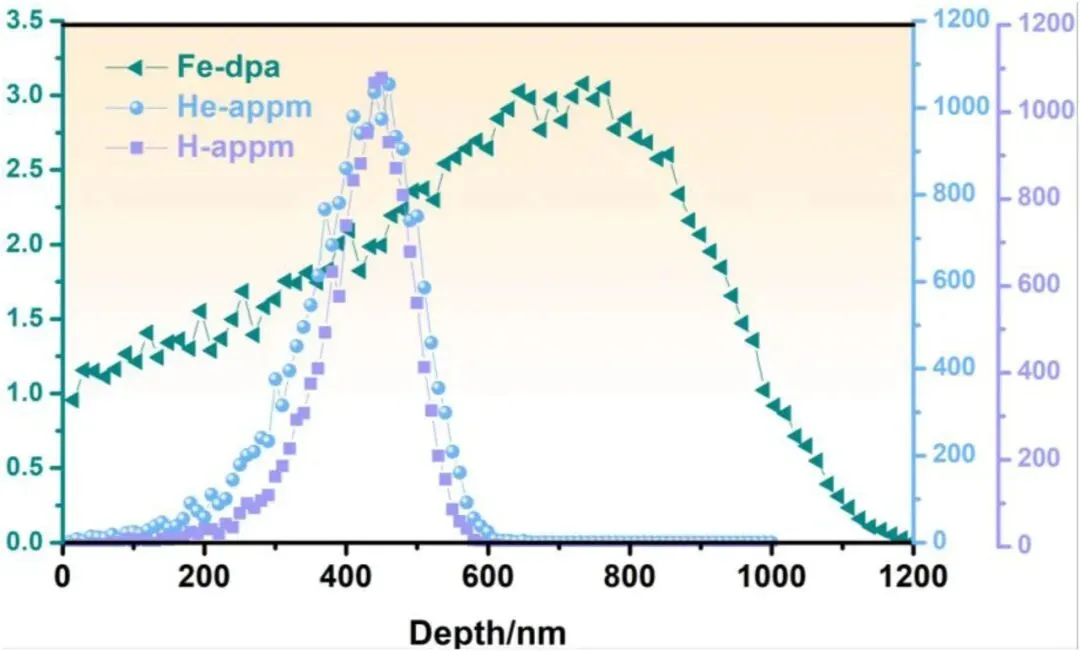

图1. 位移损伤及H和He浓度的深度分布。

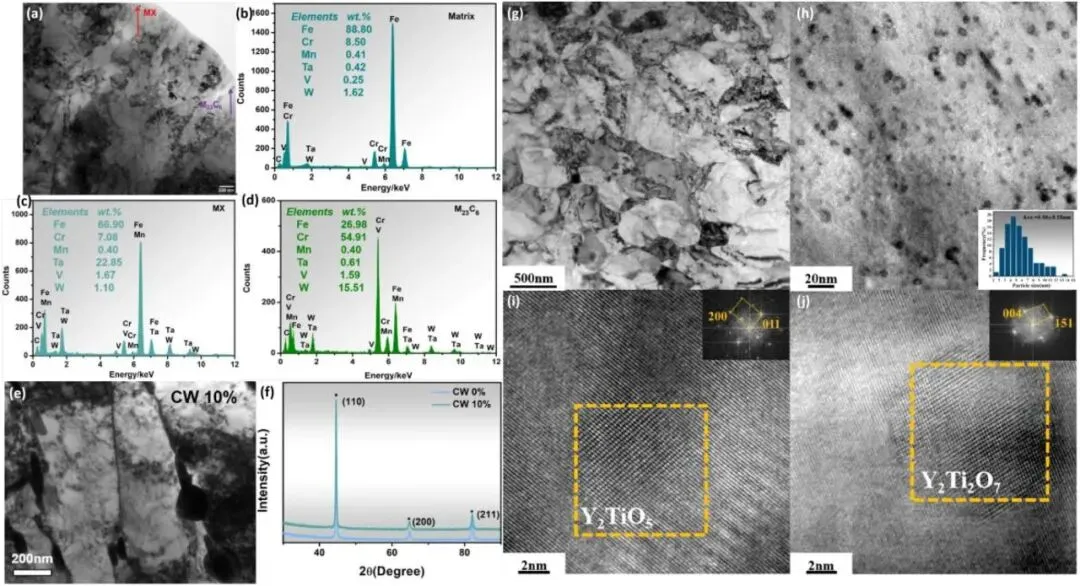

图2. (a)CW 0%的明场TEM图像;(b)基体的EDS能谱;(c)MX相的EDS能谱;(d)M₂₃C₆相的EDS能谱;(e)CW 10%的明场TEM图像;(f)CW 0%和CW 10%的XRD谱图。原始ODS钢的微观结构图像:(g)低倍TEM明场图像;(h)ODS钢氧化物颗粒的高倍TEM明场图像,嵌入图为氧化物颗粒的尺寸分布;(i, j)不同氧化物颗粒的HRTEM显微图。

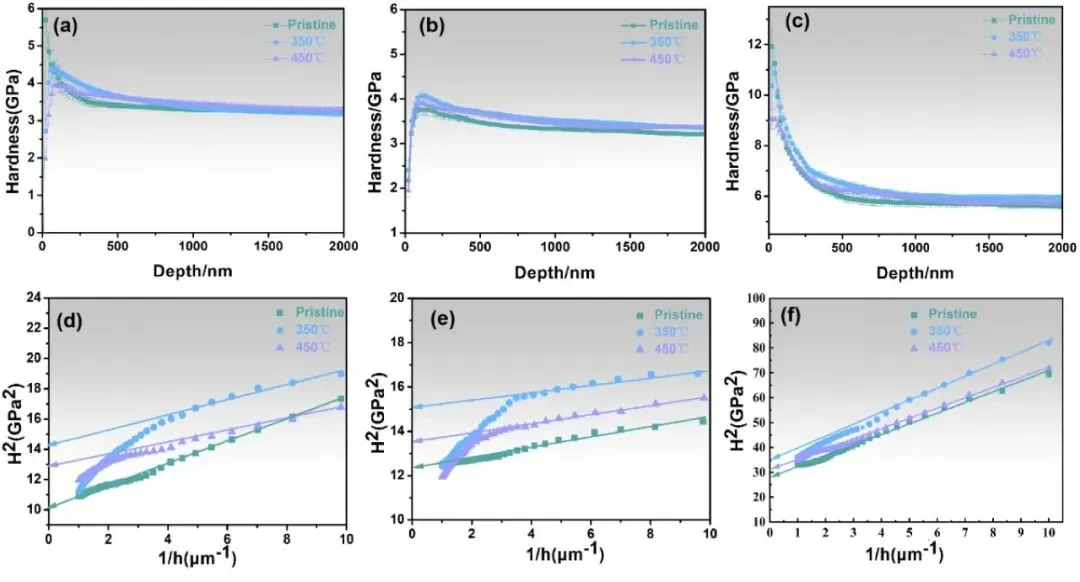

图3. (a)CW 0%、(b)CW 10%和(c)ODS钢的纳米压痕深度依赖曲线。CW 0%(d)、CW 10%(e)和ODS钢(f)的平均纳米压痕硬度H²随1/h的变化曲线。

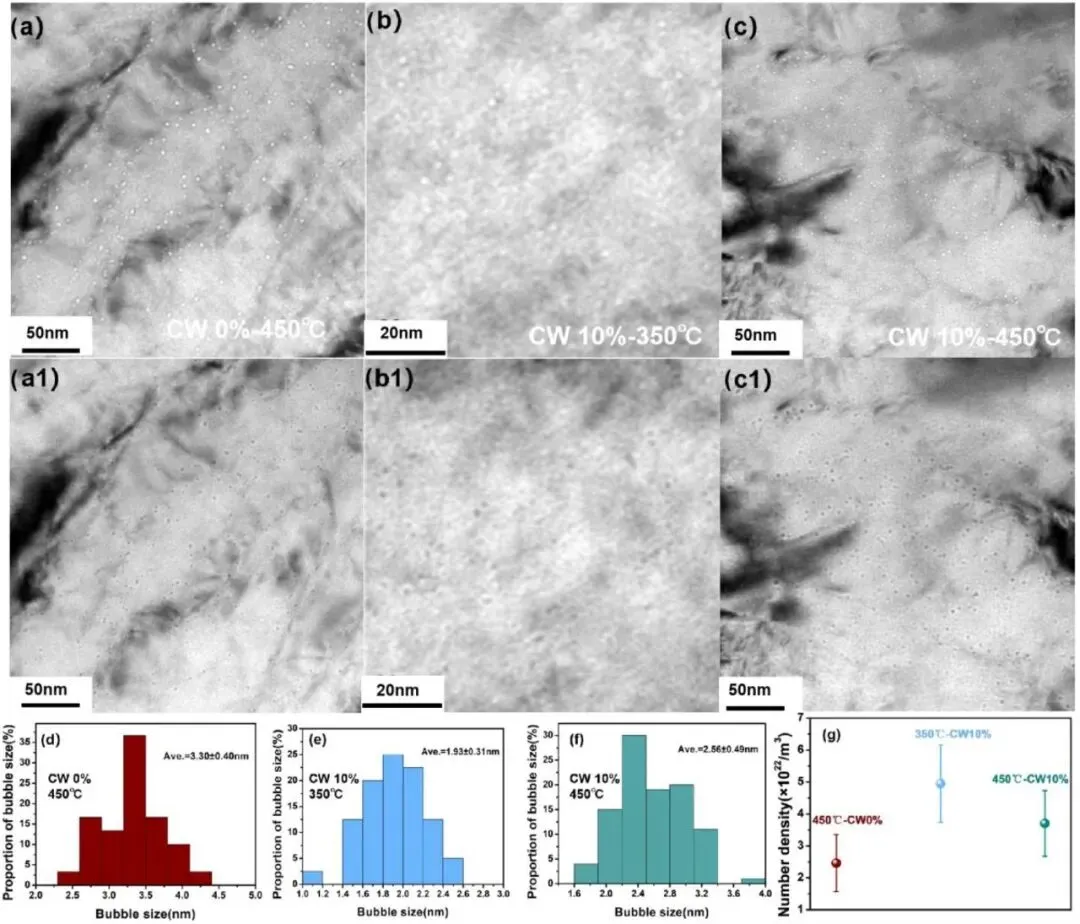

图4. 辐照样品的明场和暗场气泡TEM图像。(a, a1)CW 0%-450 °C;(b, b1)CW 10%-350 °C;(c, c1)CW 10%-450 °C。CW 0%-450 °C(d)、CW 10%-350 °C(e)和CW 10%-450 °C(f)的气泡尺寸分布,以及气泡的数密度(g)。

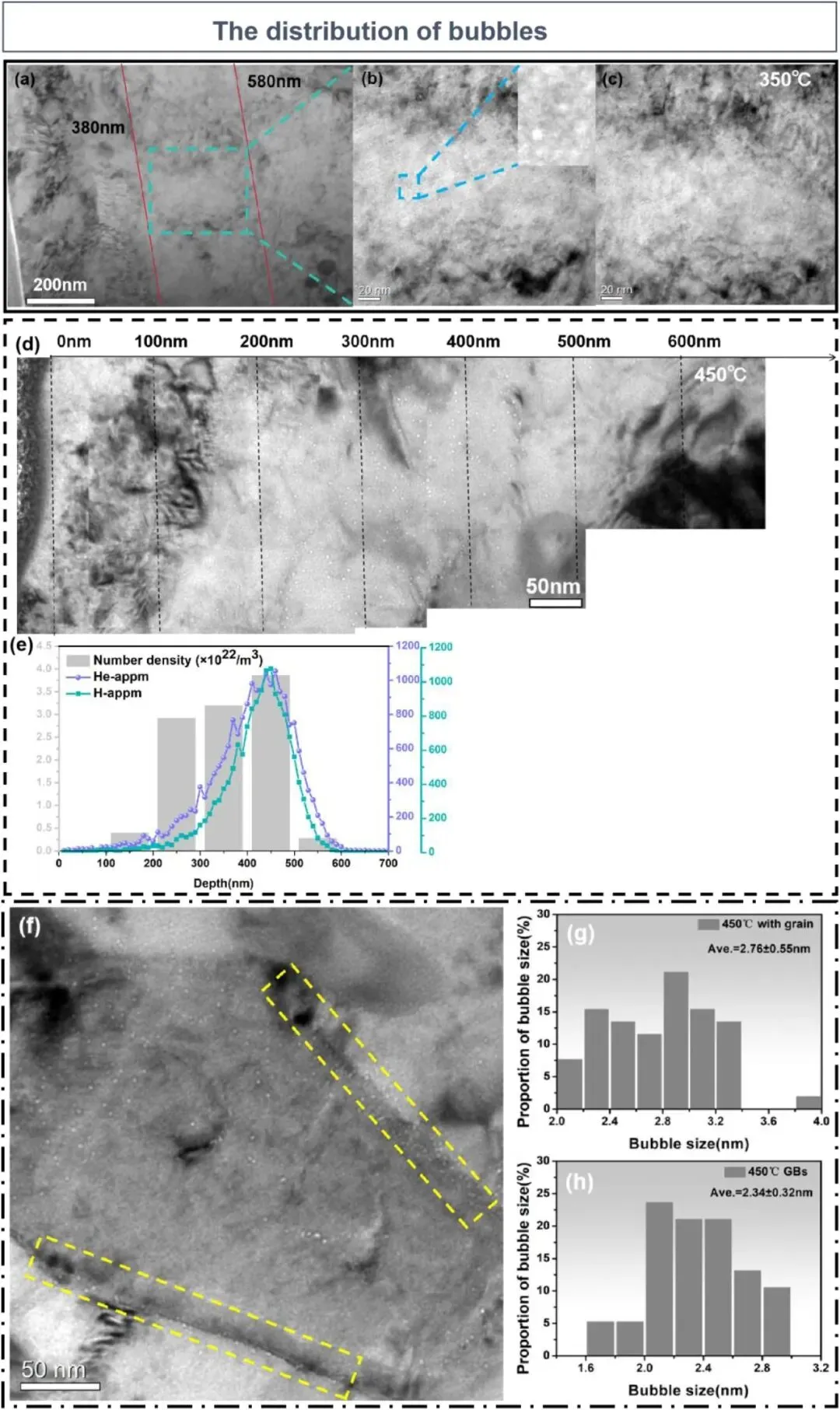

图5. (a)350 °C下CW 10%的气泡分布。(b, c)分别为(a)中气泡的明场和暗场放大TEM图像。(d)450 °C下CW 10%的气泡分布。(e)450 °C下CW 10%气泡数密度随深度的变化趋势与H和He的深度依赖浓度曲线一致。450 °C下CW 10%在晶界处气泡的富集(f),晶内(g)和晶界处(h)气泡的平均尺寸。

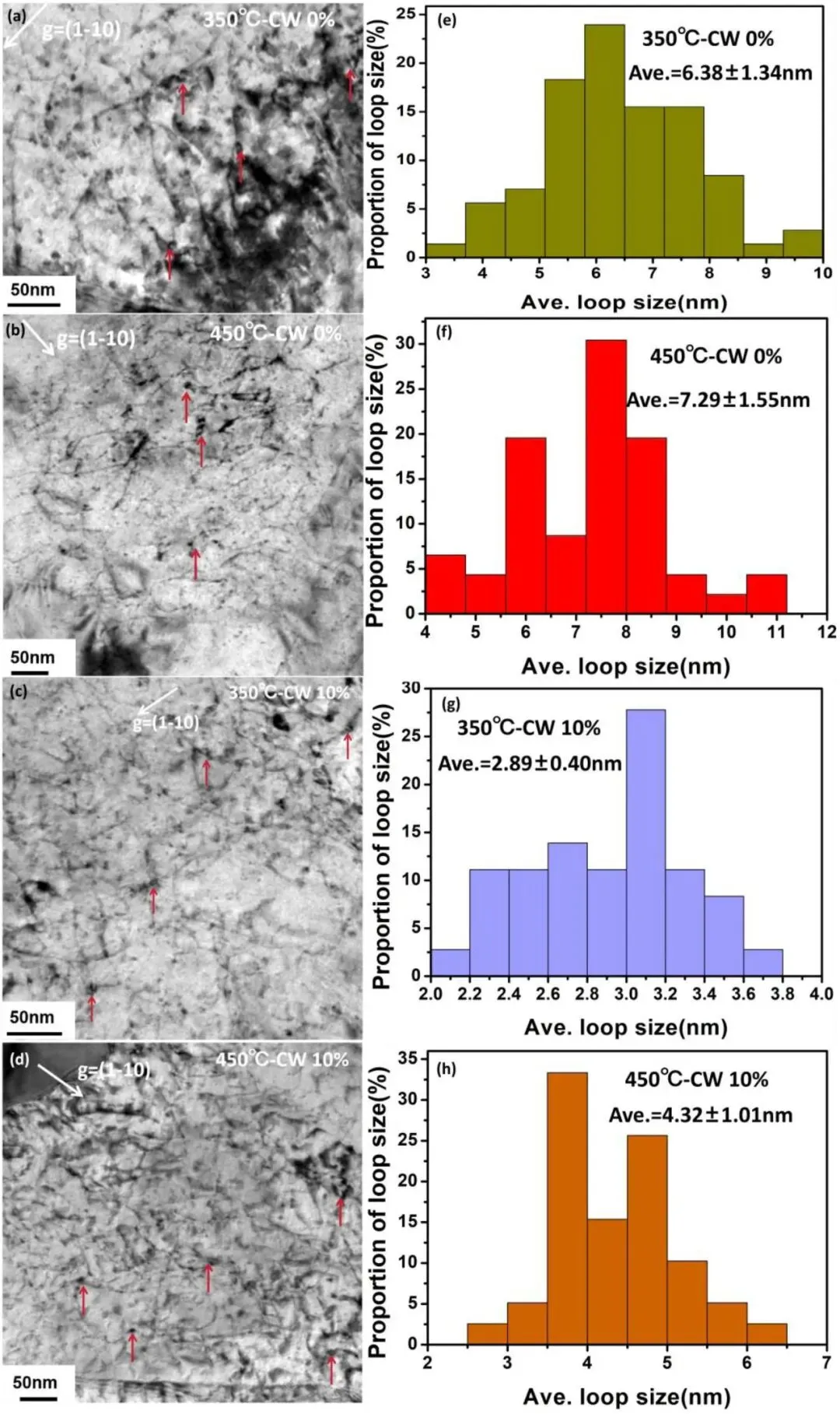

图6. 位错环的TEM明场图像、尺寸分布和数密度。350 °C-CW 0%(a)、450 °C-CW 0%(b)、350 °C-CW 10%(c)和450 °C-CW 10%(d)的位错环TEM图像;350 °C-CW 0%(e)、450 °C-CW 0%(f)、350 °C-CW 10%(g)和450 °C-CW 10%(h)的位错环尺寸分布。

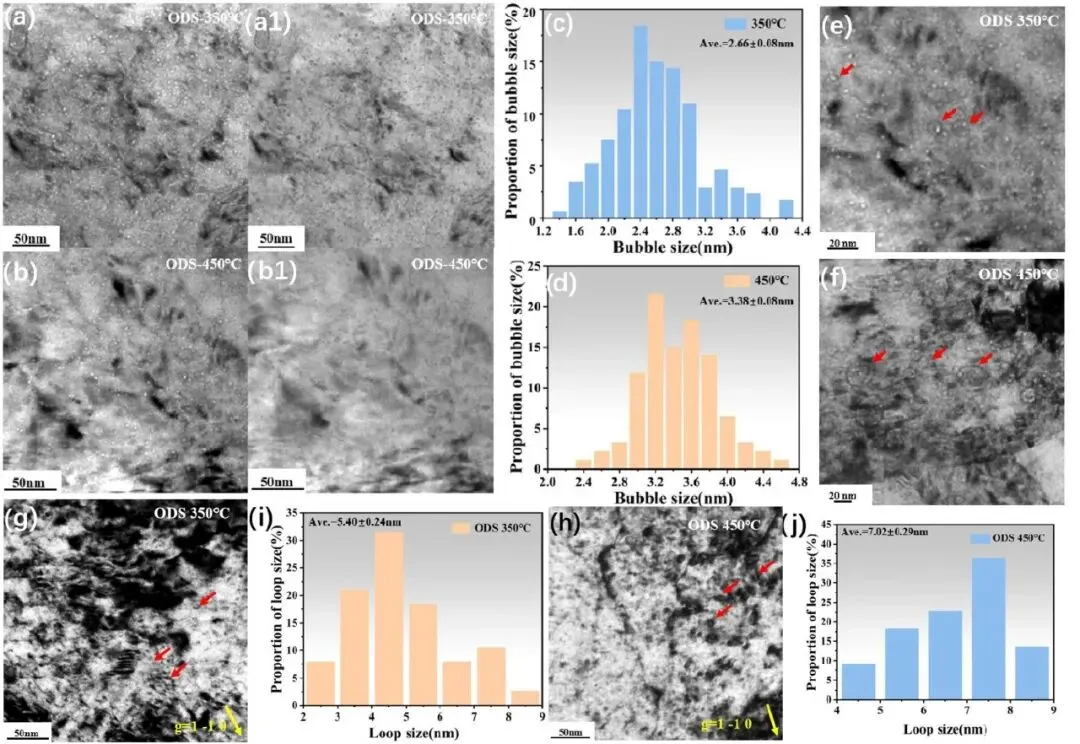

图7. ODS钢在(a, b)明场和(a1, b1)暗场条件下的气泡TEM图像,ODS钢在(c)350 °C和(d)450 °C下的气泡尺寸分布;(e)350 °C辐照和(f)450 °C辐照后ODS钢氧化物颗粒的TEM明场图像。不同辐照温度下ODS钢的位错环TEM图像(g, h)及尺寸分布(i, j)。

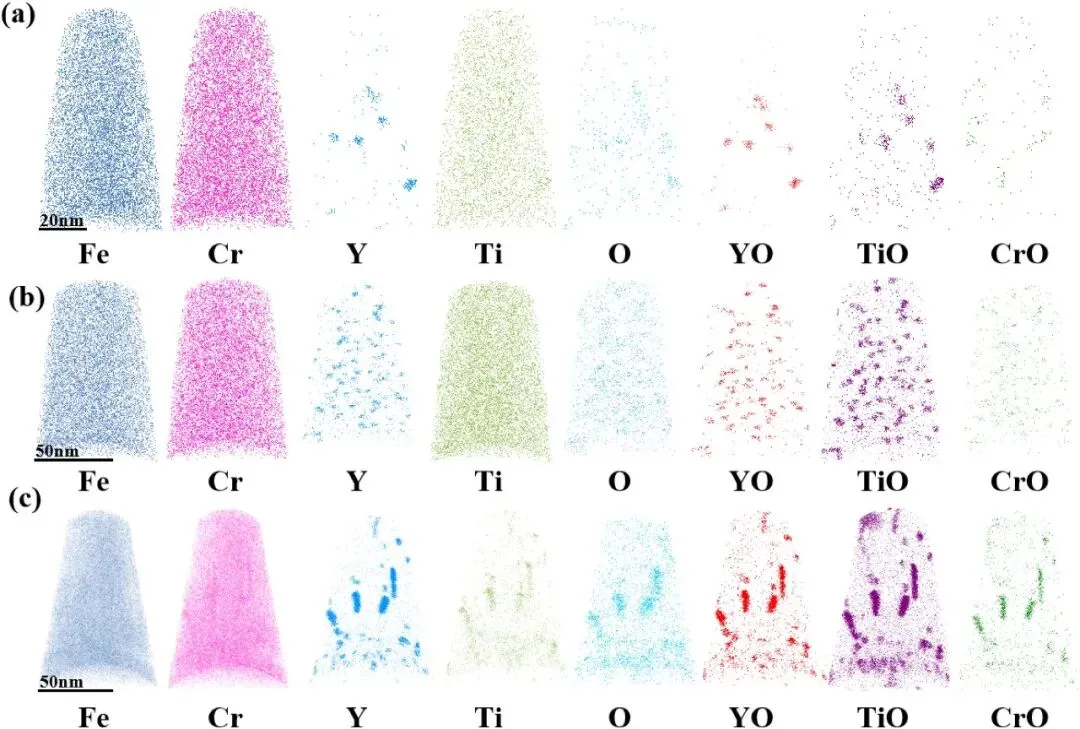

图8. 辐照后ODS钢主要元素YO、TiO和CrO的原子重构:(a)辐照前,(b)350 °C和(c)450 °C。

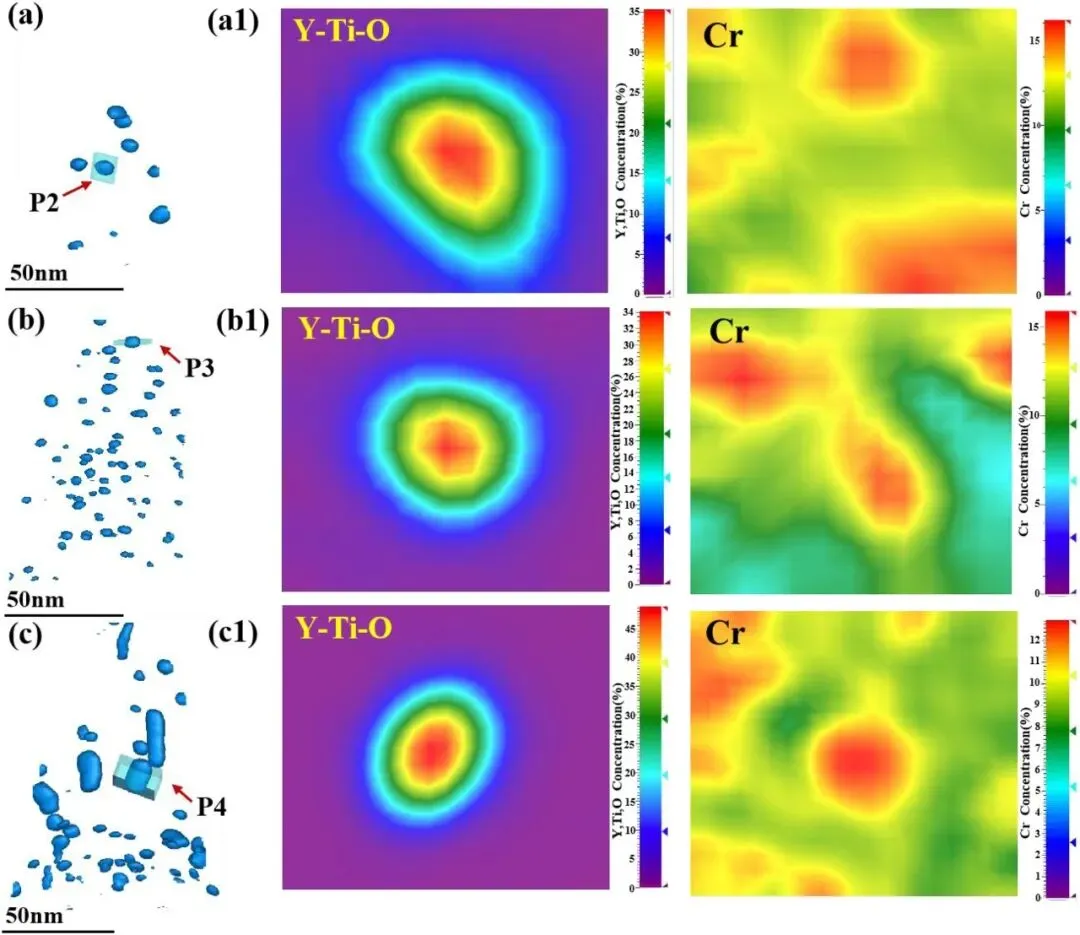

图9. (a)未辐照样品中2.0 at.%的等浓度面;(b)350 °C下2.0 at.%的等浓度面;(c)450 °C下2.0 at.%的等浓度面;(a1-c1)分别为P2、P3和P4中Y-Ti-O和Cr的二维成分分布。

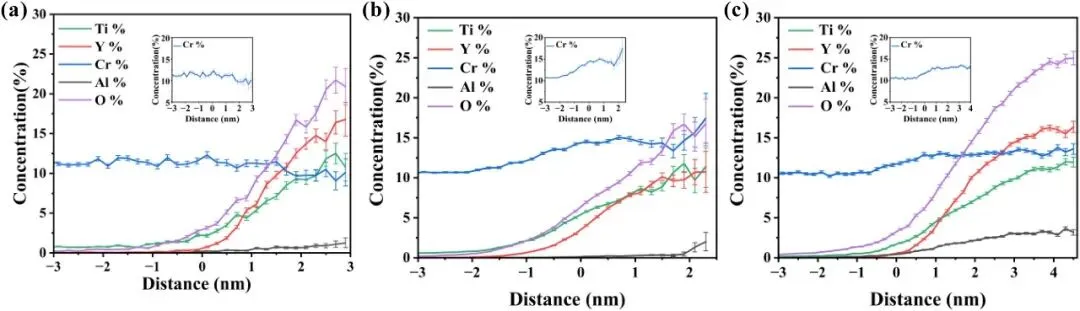

图10. ODS钢主要元素的成分分布图:(a)辐照前,(b)350 °C辐照,(c)450 °C辐照。

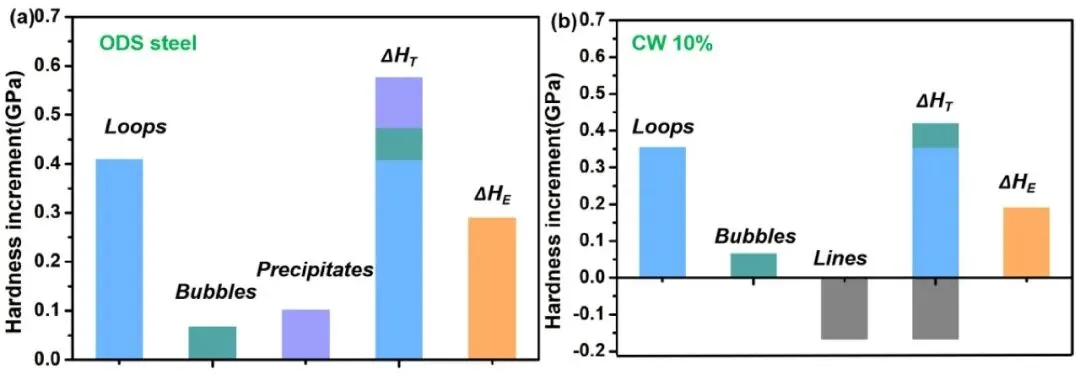

图11. ODS钢(a)和CW 10%(b)的辐照硬化机制。

引用本文

Z.H. Xu, S. Xu, F.Q. Zhao, J.J. Cao, Y.H. Chen, T. Li, C.X. Wang, H.H. Zhu, Y. Wu, H.B. Liao, G.P. Yang, N.H. Oono, S. Ukai, S. Ohnuki, L.P. Guo, F.R. Wan, Q. Zhan, J. Mater. Sci. Technol. 266 (2026) 183-197.

https://doi.org/10.1016/j.jmst.2025.11.054.
