工业软件的隐形地基——图形引擎,是如何撑起 CAD / CAE / BIM 的?

一架现代干线客机，零部件数量以百万计。在它被真正制造出来之前，整架飞机要先在设计软件里「诞生」一遍——这就是数字样机（Digital Mock-Up）。

工程师们每天的工作，就是在这个数字样机上旋转、缩放、剖切、测量、装配、评审。主流商用飞机的协同设计往往涉及数千名工程师、数百万个零件实例。此时，软件每一次拖动、每一次缩放能否「跟手」，直接决定了设计评审的效率，甚至影响整个型号的研制节奏。

支撑这种「跟手」体验的，正是工业软件的图形引擎。它不出现在产品宣传的第一页，却决定了工程师打开一款工业软件时的第一印象。

一句话定义：工业图形引擎，是负责把几何内核算出来的精确模型，高效、准确地「画」到屏幕上，并支撑人机交互的底层系统。

它向下对接图形 API（OpenGL、DirectX、Vulkan、Metal、WebGPU），调度 GPU 完成渲染；向上为 CAD、CAE、BIM、EDA 等应用提供模型显示、装配浏览、剖切测量、仿真后处理等能力。

它和游戏引擎的根本分歧在于：游戏引擎追求「看起来真」，工业图形引擎追求「画得准、算得快、拾取对」。

这里还要澄清一对经常被混淆的概念——几何内核与图形引擎：

一个是「心脏」，一个是「脸面」，两者共同构成工业软件的底座。

▲ 工业软件图形技术栈：越往下越通用，越往上越专业

图形引擎在栈中扮演承上启下的翻译官：把精确几何「翻译」成 GPU 能消化的图元，再把 GPU 的算力封装成应用能直接调用的显示与交互能力。这个位置，也决定了它天然是技术密集、积累周期长的一层。

大山一：大规模装配渲染

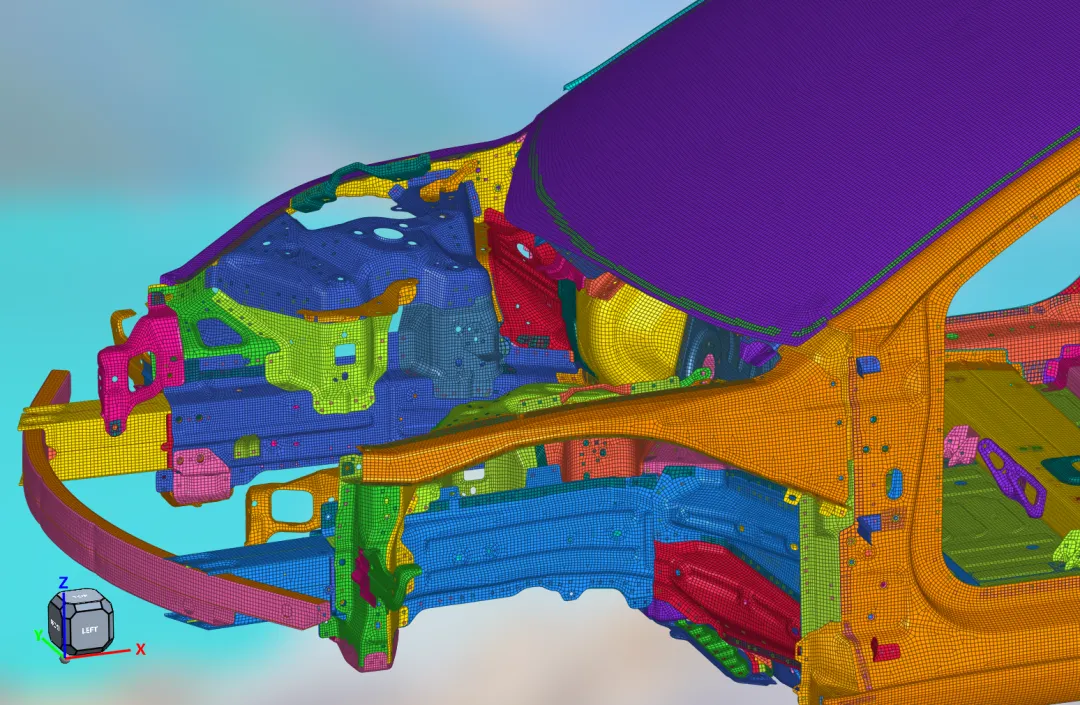

整机级装配意味着零件数百万、三角面片数以亿计，而交互帧率却必须稳定在 30–60 FPS。工程上靠一套组合拳：

头部引擎已能在单工作站上流畅交互亿级三角面的模型——这不是某个单点算法的胜利，而是几十年工程积累的复利。

大山二：精度与显示一致性

几何内核普遍使用双精度浮点，而 GPU 传统渲染管线以单精度为主。对船舶、工厂、基建这类大坐标模型（坐标跨度数公里），直接渲染会出现顶点抖动、边线断裂。业界常用解法包括相机相对坐标、动态平移原点、双精度仿真等。

更苛刻的要求是「画出来的必须和算出来的完全一致」：剖切轮廓、隐藏线消除、切线显示，屏幕上的每一条线都要与精确 B-rep 对得上——否则屏幕上的测量标注就成了「看起来对」的陷阱。

大山三：专业可视化的「三种人格」

工业软件的画面不是「越炫越好」，而是该快时快、该真时真、该准时准，一套引擎要同时伺候三类截然不同的渲染诉求：

工业图形引擎是典型的高壁垒、长周期、窄赛道领域——全球真正成规模的玩家，一只手数得过来。

商业授权阵营：Tech Soft 3D 的 HOOPS 系列是工业图形引擎中授权最广泛的代表之一，大量 CAD / CAE / BIM 软件构建其上；几何内核领域，Parasolid（西门子）、ACIS（达索 Spatial）长期占据主流席位。

巨头自研阵营：达索、西门子等把几何内核与图形能力握在自己手里，形成「内核 + 引擎 + 应用」的垂直闭环。

开源阵营：Open CASCADE 提供几何与可视化一体的能力；VTK 是科学可视化领域的事实标准（ParaView 之源）；three.js、Babylon.js 则撑起了 Web 端轻量三维。

国产力量：以中望等为代表的厂商坚持自研几何内核与图形平台，EDA、BIM 等领域的国产图形组件也开始进入工程实战，整体正处在「从可用到好用」的攻坚期。

注：几何内核与图形引擎属于不同层次的组件，常被放在一张牌桌上讨论，但技术栈位置并不相同。

图形引擎没有 AI 那样的聚光灯，也很少出现在发布会的主屏上。但它是工业软件的承重墙——所有建模、仿真、制造的成果，最终都要经由它呈现到工程师眼前。

国产工业软件要真正走通替代之路，除了补齐功能清单，更要在图形引擎这类「地基工程」上长期投入。地基的深度，决定了上层建筑能盖多高。
