AI算力狂飙之下，碳化硅（SiC）能否撑起服务器供电的"半边天"？

—— SiC 应用于服务器场景的可行性分析

一、为什么是 SiC？先看"物理底子"

与传统硅（Si）器件相比，SiC 是典型的宽禁带半导体材料，其"先天体质"决定了它在高压、高频、高温场景下的优势：

这几项参数翻译成"人话"就是：更耐高压、开关更快、更耐高温、损耗更低。在服务器电源里，开关损耗和导通损耗每降低一个百分点，都意味着真金白银的电费节省。

二、服务器场景的"刚需"正好撞上 SiC 的"长板"

AI 服务器的供电痛点可以概括为三个字：高、密、快。

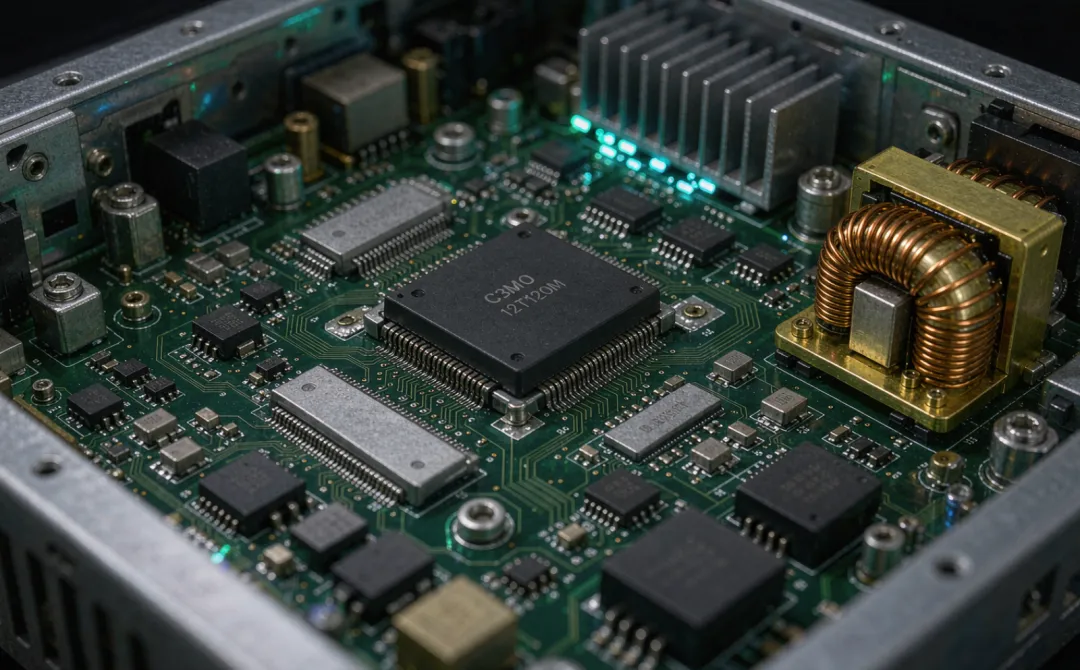

▲ 装载 SiC 功率器件的服务器电源模块（示意图）

① 功率高：单张 AI 加速卡功耗已达 1000W 以上，单机整机功耗突破 10kW，传统硅基电源在 1800W 以上就明显"力不从心"。

② 密度高：机房空间寸土寸金，SiC 高频特性可以把电感、变压器等无源器件体积大幅缩小——纳微半导体 8.5kW 混合电源方案功率密度已达 138W/in³，英飞凌 12kW 参考设计更突破 113W/in³。

③ 响应快：GPU 负载瞬态变化超过 5A/μs，要求电源极快响应。SiC 器件在 100kHz 以上开关频率下，转换效率仍可超过 99%，这是硅器件难以企及的水位。

三、架构演进：800V HVDC 是 SiC 的"主场"

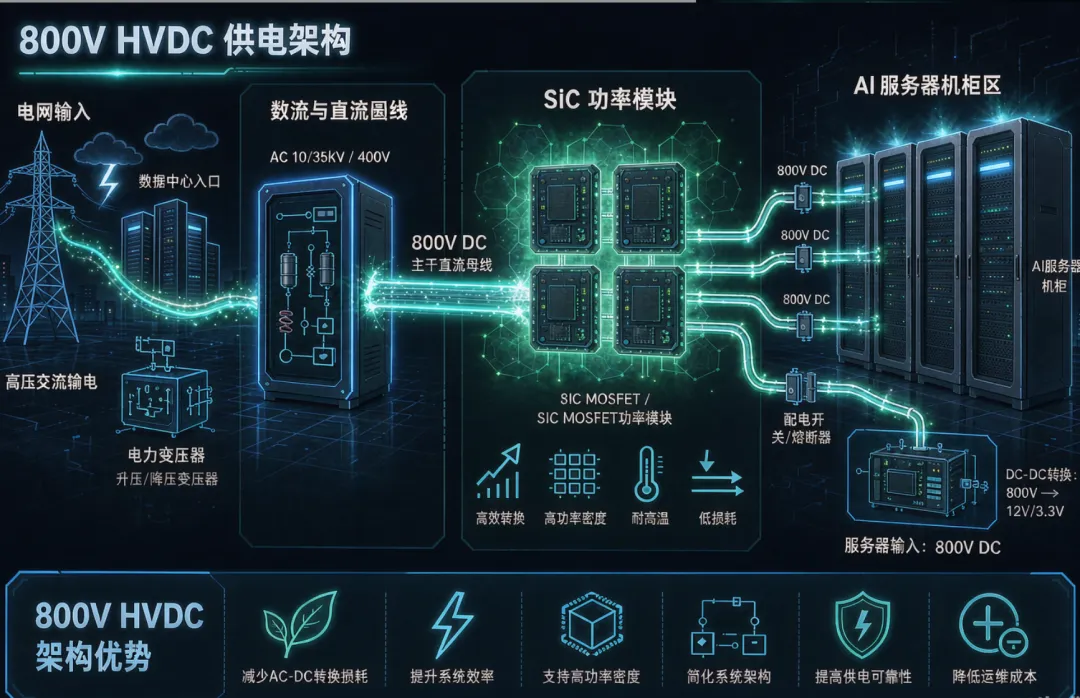

▲ 数据中心 800V HVDC 供电架构概念图（示意图）

数据中心供电正从传统交流 UPS 向高压直流（HVDC）演进。国内以 240V/336V HVDC 为主流，而面向 1MW 级机柜，800V HVDC 已成为明确趋势——英伟达于 2025 年牵头组建联盟，推动该架构在 2027 年规模化落地。

在 800V 架构下，AC/DC 整流段需要 1200V 甚至 6500V 级的功率器件，而 GaN 和超结 MOSFET 目前电压等级难以覆盖，SiC 几乎是唯一现实选择；母线侧 DC/DC 与同步整流段则大量采用 650V/1200V SiC MOSFET。

一句话总结：800V HVDC 解决"输得动"，SiC 解决"转得高效"——二者是天作之合。

四、经济账：成本下降曲线已经出现

过去 SiC 最大的拦路虎是"贵"。但局面正在快速改变：

• 8 英寸（200mm）晶圆量产：
  Wolfspeed、意法半导体等已完成 8 英寸产线转型，单晶圆芯片数量提升约 78%，规模效应显著，2025 年成本预计下降 50%；
• 渗透率快速爬升：
  SiC 在 AI 基建中的渗透率预计从当前约 15% 提升至 2027 年的 40%；数据中心电源中 SiC/GaN 渗透率预计三年内覆盖超 60% 高端算力场景；
• 市场规模：
  2025 年全球 SiC 功率半导体市场约 42 亿美元，预计 2030 年前 CAGR 超 20%；AI 数据中心更是在 2025 年首次超越电动车，成为 SiC 增长最快的应用领域。

更重要的是算总账：SiC 器件单价虽高，但带来的效率提升、散热简化、机房空间节约，可使数据中心总持有成本（TCO）显著下降，单位算力能耗同比下降约 35%。生命周期维度，SiC 已经"越用越划算"。

五、产业验证：头部玩家已经下场

可行性不是纸上谈兵，产业界已给出大量实证：

• 电源厂商：
  纳微半导体 8.5kW 电源方案采用 GaN+SiC 组合，元件数量减少 25%；英飞凌 12kW 三级飞电容交错 PFC 方案峰值效率突破 99%；
• 国内进展：
  芯联集成 2025 年发布碳化硅 G2.0 技术平台，开关损耗降低 30%，适配 SST 与 HVDC 电源需求；科环电子等厂商的全 SiC 服务器电源已在 AI 机房试点，单电源功率从 3kW 提升至 6kW 以上、效率超 96%；
• 整机/生态：
  英伟达 GB300 采用 800V 输入架构；谷歌、微软等超大规模运营商积极研究部署；台达 800V 液冷供电方案已通过北美客户验证。

六、挑战与风险：也要看清另一面

客观地说，SiC 进军服务器场景并非坦途：

• 成本压力仍在：
  在 54V 以下低压 DC-DC 场景，SiC 相对超结硅器件尚无成本优势，短期内 GaN 与硅器件仍将长期共存；
• 驱动与可靠性设计门槛高：
  SiC 开关速度快带来 EMI、串扰与浪涌耐量挑战，需要优化 PCB 布局、栅极驱动（如开尔文源极封装）设计；
• 供应链与价格波动：
  8 英寸产能爬坡期，衬底良率与器件交期仍需观察。

结论：可行性成立，且窗口期就在当下

AI 算力的角逐，本质是电力效率的竞赛。SiC，正在成为这场竞赛里越来越重的筹码。
