Codex Skill画图教程:一句话生成可交互的动态原理图(附安装方法)

大家好，我是佬刘。

之前给大家分享过 Codex 生成图片的教程，今天再来分享一个新的玩法。

用 Codex 生成可交互的动态原理图！

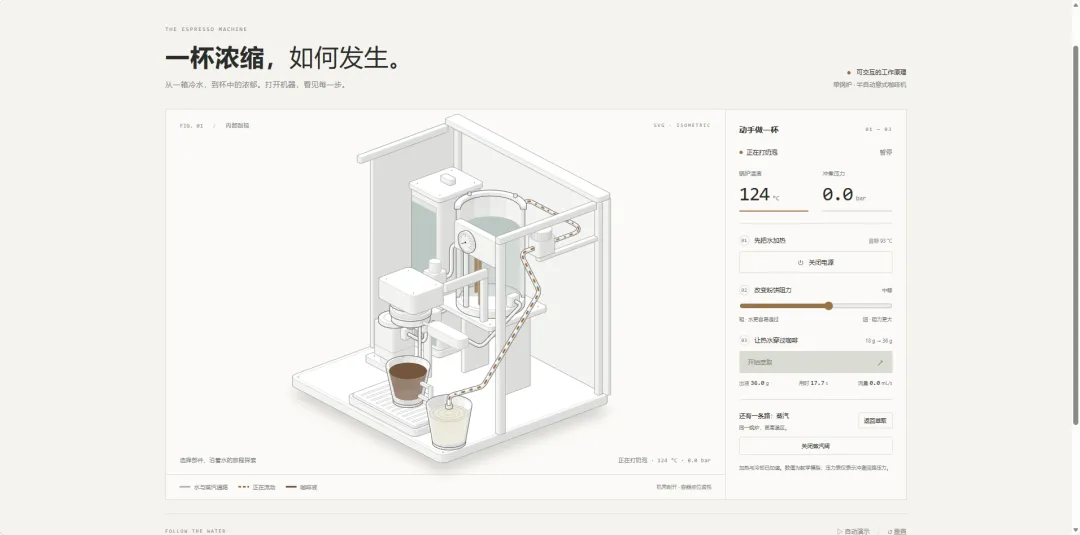

比如，我们想了解一台咖啡机是怎么工作的。

静态的原理图只能通过文字和箭头来展示内部结构等等，都要自己对着图片理解。

但如果把这张图做成动态的呢？

点击开始按钮，就能看到水从水箱出发，经过加热器，再到咖啡出口。鼠标放到不同部件上，还能查看对应的名称和作用。

而且生成的图形具有立体效果，可以在浏览器中直接操作。

最近 GitHub 上开源了一个叫 Anatomy 的 Skill，配合 Codex 就可以制作这样的动态原理图。

先给大家看看这个项目的效果。

这张火箭发动机原理图，可以通过交互展示不同组件，还有喷焰动画。

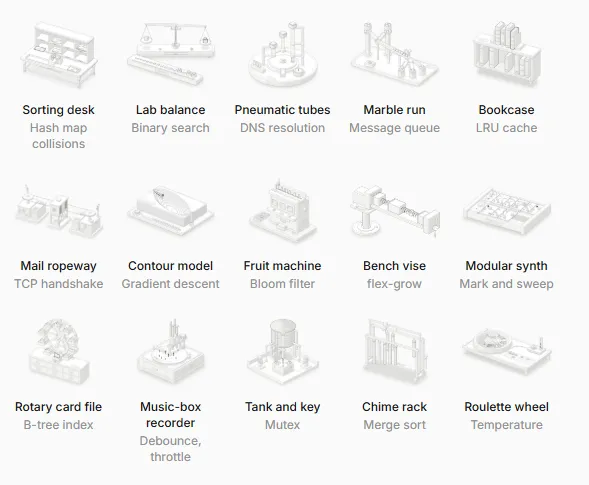

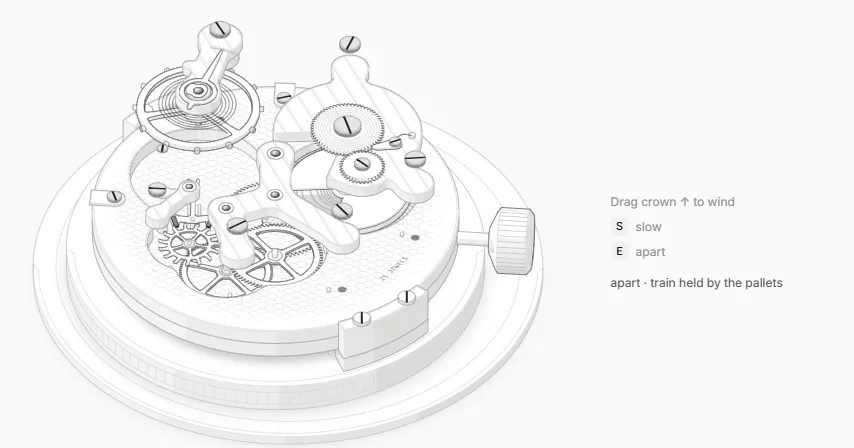

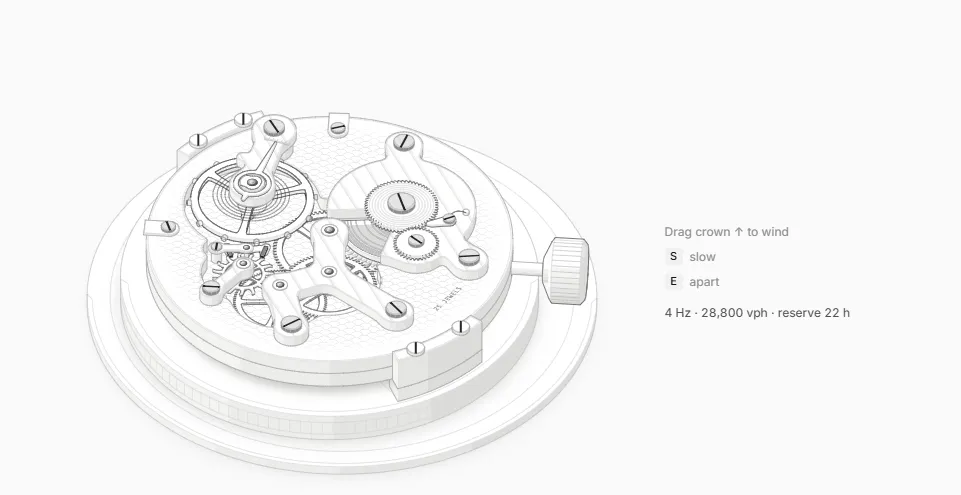

除了发动机，开发者还制作了计算机、机械仪表、旋转拨盘等案例，部分作品还能进行旋转、拆解等操作。

效果还挺有意思的。

下面就来看看，怎么在 Codex 中使用它。

一、安装 Anatomy Skill

Anatomy 是一个开源的 Skill，支持 Codex、Claude Code 等 AI 编程工具。

项目地址：https://github.com/wheresryan22/anatomy

今天我们就用 Codex 演示。

安装之前，需要确保电脑已经有 Node.js 环境。

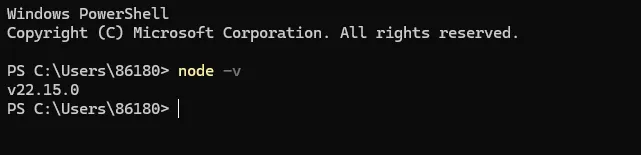

不知道有没有安装的朋友，可以打开终端，输入：

node -v

如果能够正常显示版本号，说明已经安装。使用下面的安装命令，建议 Node.js 版本在 22.20 及以上。

没有安装的朋友，可以前往 https://nodejs.org/ 下载。

接下来，复制下面这条命令到终端中执行。

npx skills add wheresryan22/anatomy -g -a codex

这条命令会把 Anatomy 安装到 Codex 的 Skill 目录中。

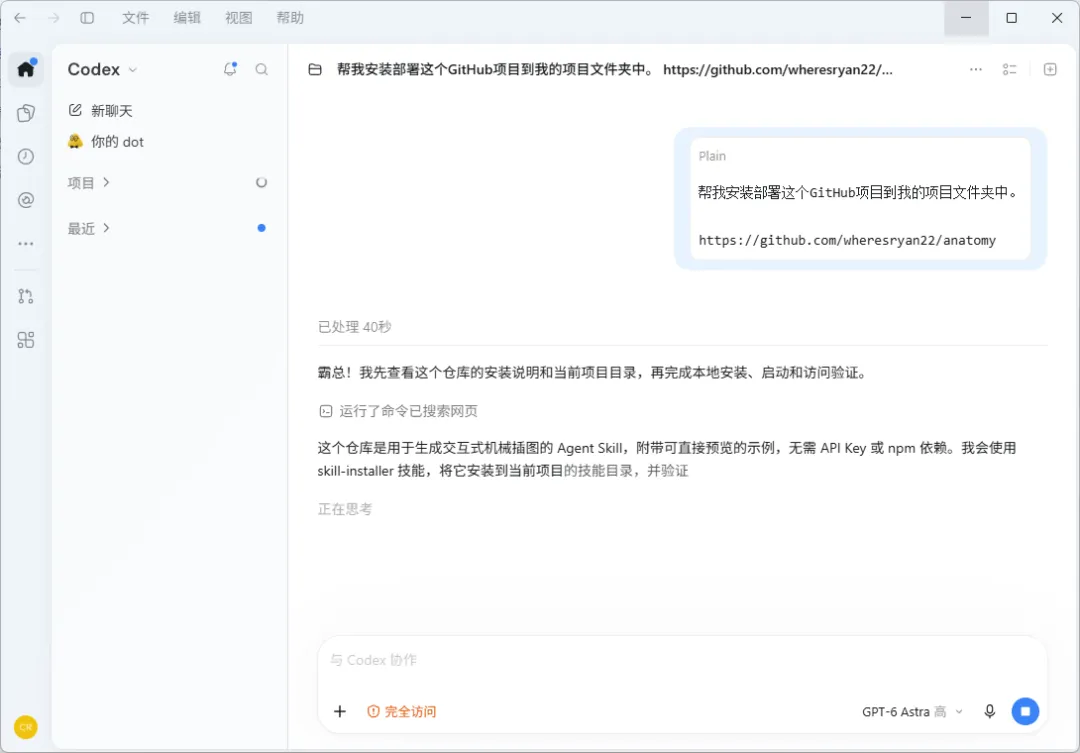

如果不想自己麻烦，也可以直接和codex说

帮我安装部署这个GitHub项目到我的项目文件夹中。[https://github.com/wheresryan22/anatomy](https://github.com/wheresryan22/anatomy)

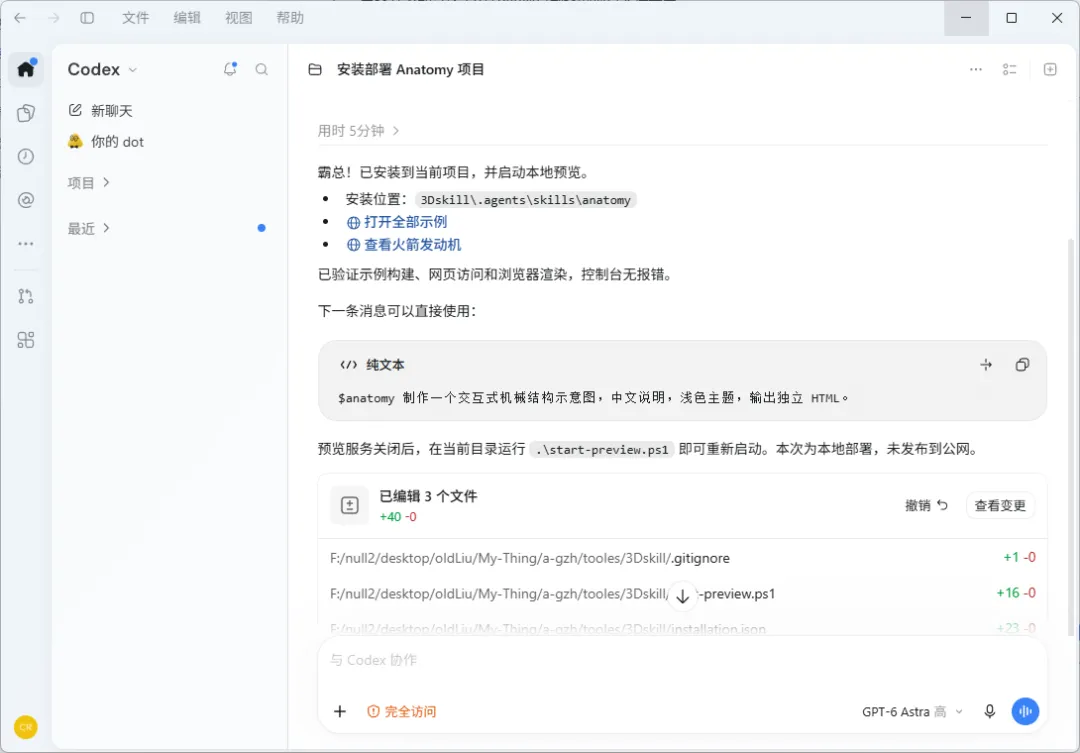

安装完成后，

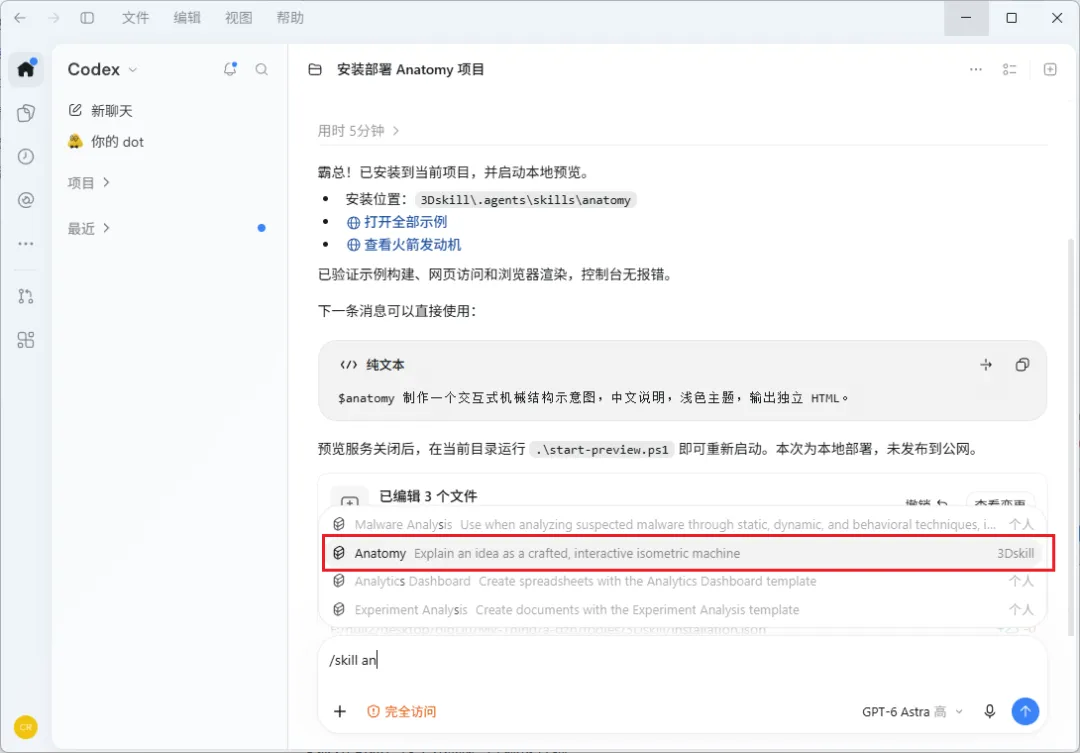

在输入框中输入 /skills，查看是否有 Anatomy。

看到 Anatomy 之后，就可以开始使用了。

二、让 Codex 生成动态原理图

安装完 Skill，接下来就是生成原理图。

我们拿咖啡机来举例。

我想要的效果是，页面中有一台咖啡机，能够看到内部的结构。

打开 Codex，新建一个空文件夹，然后直接输入下面这段提示词。

提示词：

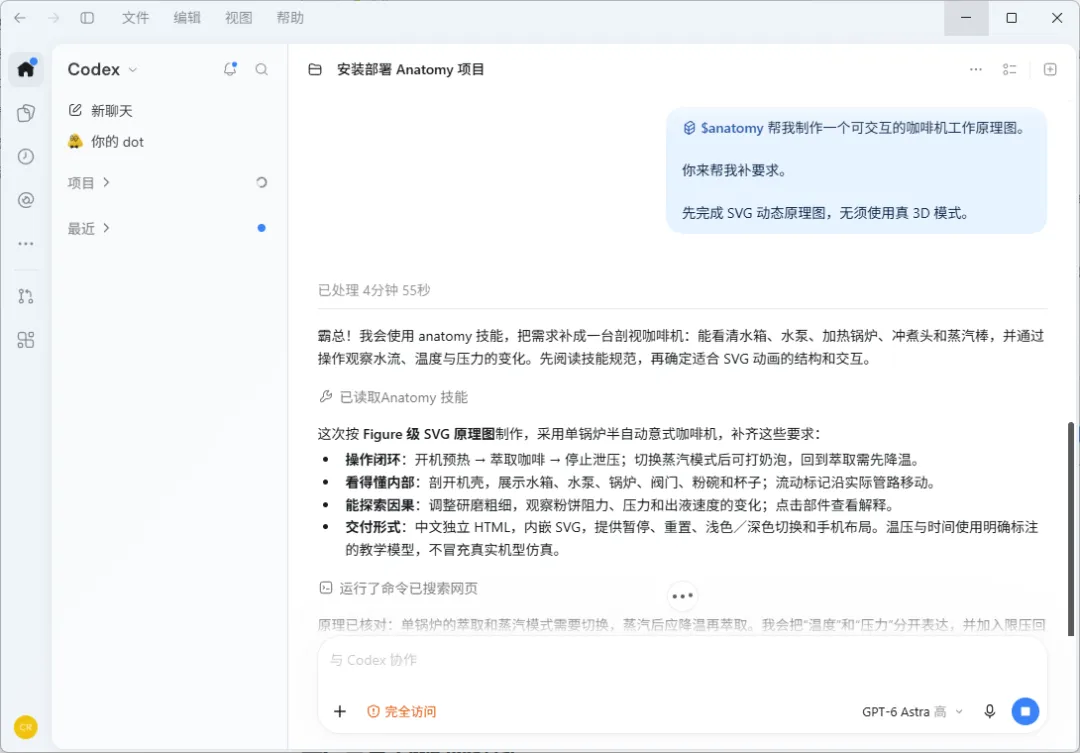

@anatomy 帮我制作一个可交互的咖啡机工作原理图。你来帮我补要求。先完成 SVG 动态原理图，无须使用真 3D 模式。

这里我建议如果不知道内部原理是什么，就让codex帮你补就行。

把提示词发送给 Codex 之后，它就会按照 Anatomy 的工作流程开始制作。

这个 Skill 会先设计需要的部件和结构，再绘制图形、添加动画，并通过相关脚本检查生成结果。

复杂的原理图需要一定的生成时间，等待 Codex 完成就行。

三、查看生成的原理图

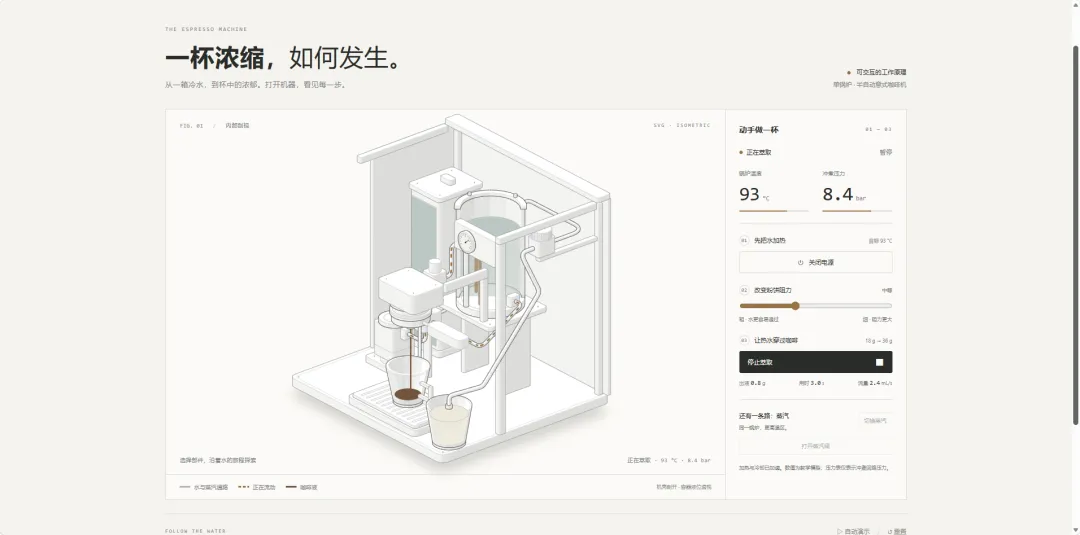

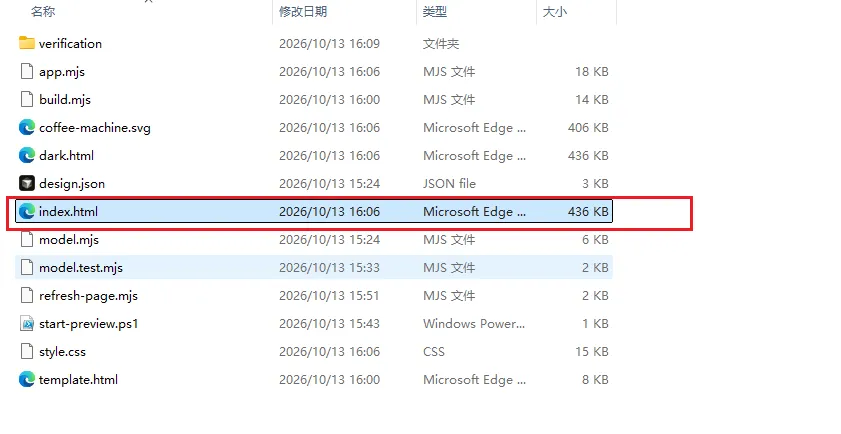

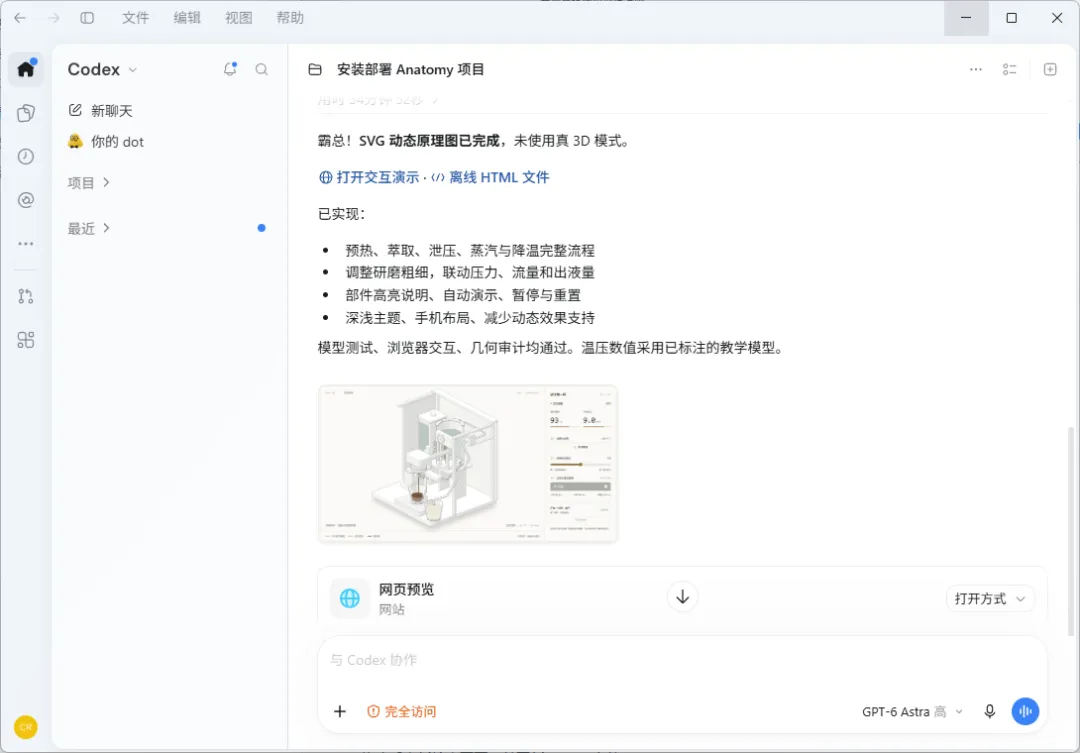

等 Codex 生成完成之后，在对应的文件夹中找到输出的 HTML 文件。

直接使用浏览器打开，就能查看页面。

接下来，我们可以点击开始按钮，看看水流动画有没有按照预期运行。

如果觉得哪个地方不够好，还可以让 Codex 继续修改。

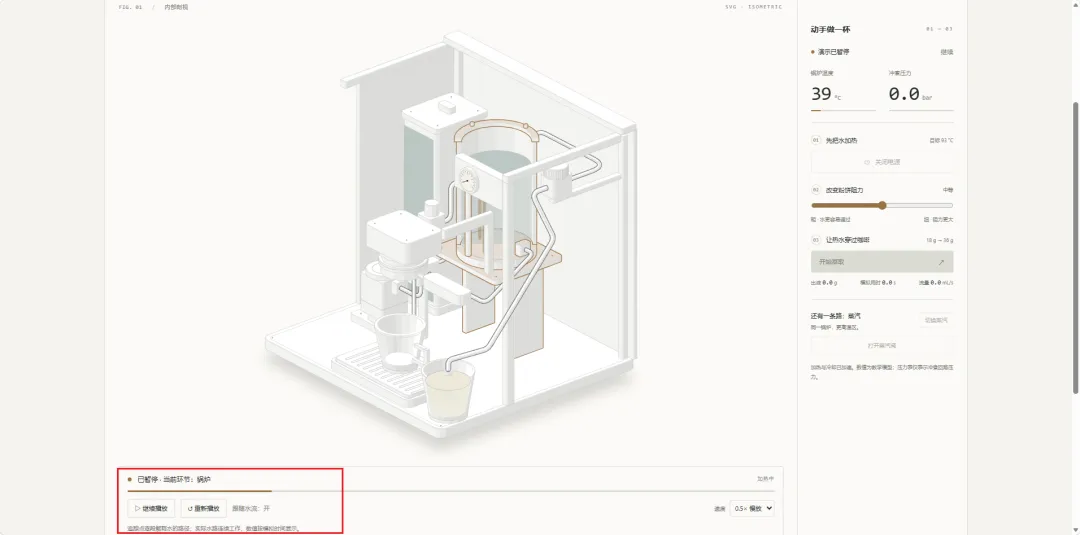

比如，我希望咖啡机的整体结构更清晰，动画能够慢一点，方便用户理解整个工作流程。

可以继续输入：

继续优化刚才生成的咖啡机原理图。1. 增大咖啡机的展示区域，让内部组件更清晰。2. 放慢水流动画，让用户能够看到水经过每个部件的过程。3. 当前运行到哪个部件，就突出显示对应部件。4. 添加暂停和重新播放按钮。5. 保留已有的页面样式和交互功能。修改后重新检查页面，并更新 HTML 文件。

这样就能在原有作品上继续修改。

如果你对某个部件的结构有要求，也可以告诉 Codex，让它按照你的要求调整。

四、生成的原理图还能怎么用？

Anatomy 有一个我比较喜欢的地方，就是能够输出 HTML 文件。

这意味着做好的原理图可以直接在浏览器中打开，里面的动画、按钮和交互效果也可以保留下来。

如果想分享给其他人，可以将 HTML 页面部署到网站，生成一个访问链接。

如果本身就在开发网站，还可以让 Codex 将图形制作成 SVG 或 React 组件，再集成到已有的项目中。

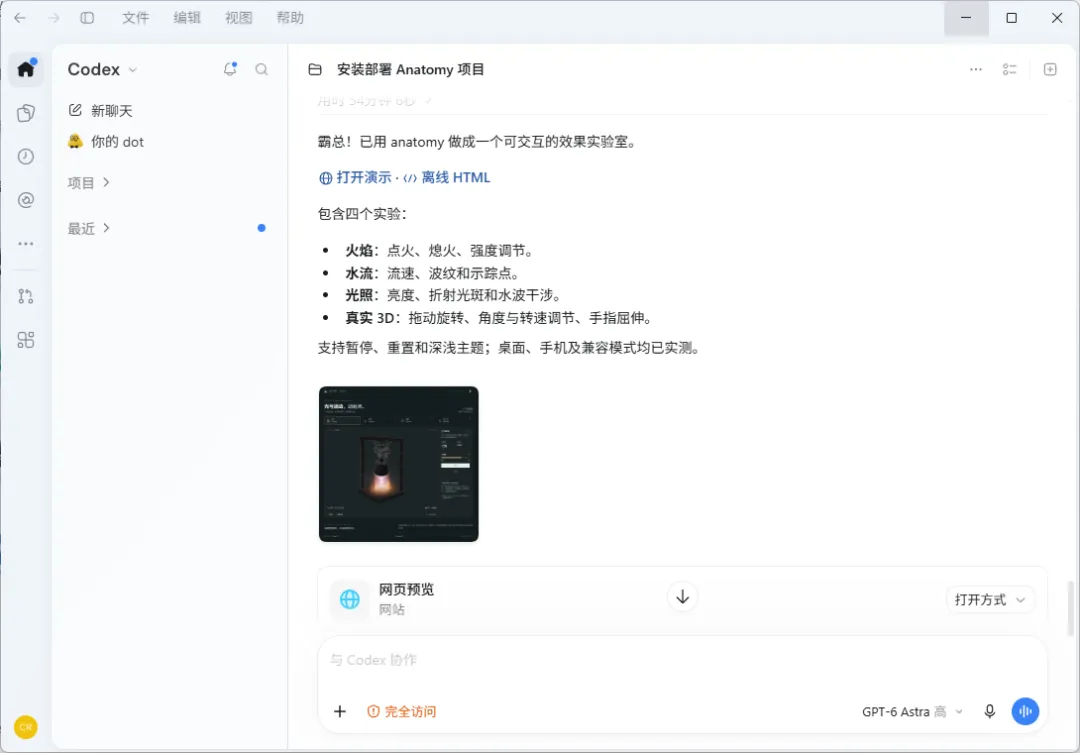

另外，Anatomy 还支持结合 WebGL 制作火焰、水流、光照等效果，甚至可以制作带真实旋转效果的 3D 组件。

不过对于普通原理图，我建议先从 SVG 动画开始。

完成一个能打开、能交互、能讲清楚原理的作品，再考虑添加复杂的视觉效果。

五、最后

之前分享 Codex 生图的时候，我们更多是在让 AI 生成一张静态的图片。

这次使用 Anatomy，可以让 Codex 把静态的原理图变成能够操作的动态页面。

而且整个过程，我们只需要描述想展示的内容、交互方式和输出要求，具体的绘制、代码和动画都可以交给 Codex 完成。

最后附上项目地址，方便大家获取 Skill。

Anatomy GitHub：https://github.com/wheresryan22/anatomy

Anatomy 在线作品展示：https://skills.wheresryan.sh/anatomy

这里是佬刘，一个研究生的实测笔记。
