有刷电机辐射克星-新型插件CF电机滤波器

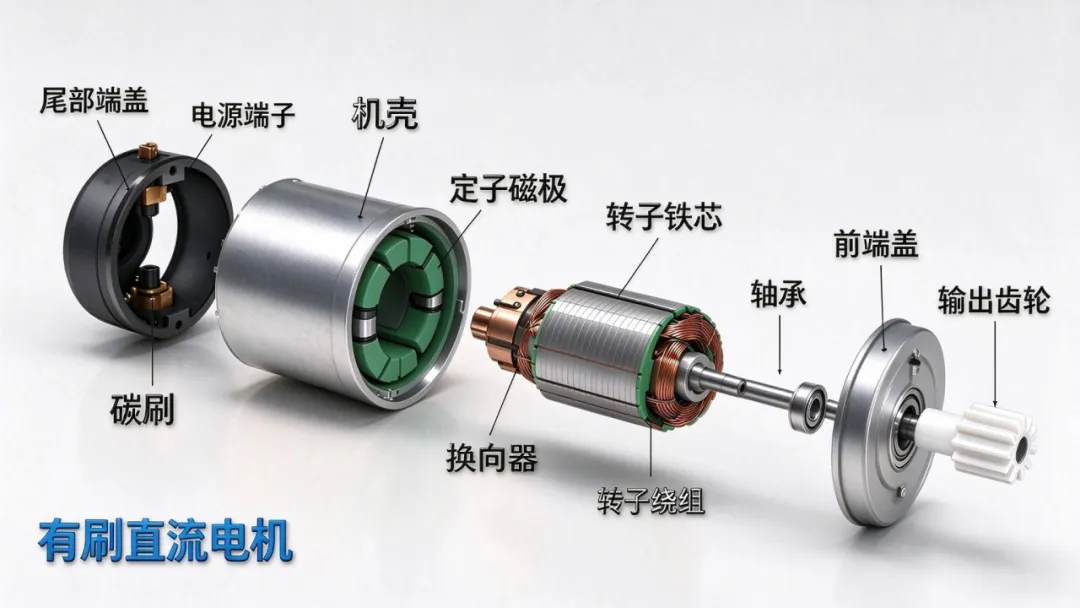

直流有刷电机依靠电刷加换向器机械换向，具备结构简单、驱动控制简单、成本低、启动转矩大的特点，是应用最广泛的基础电机品类，尤其在可靠性要求适中、成本敏感的应用场景中，间歇性、低成本产品应用优势明显。目前汽车电子、清洁工具、电动工具、按摩产品等领域大量使用，但是它的EMC问题也日益突出，解决起来非常棘手。因此低成本解决EMC问题是有刷电机行业面临的行业难题。
一、干扰产生机理

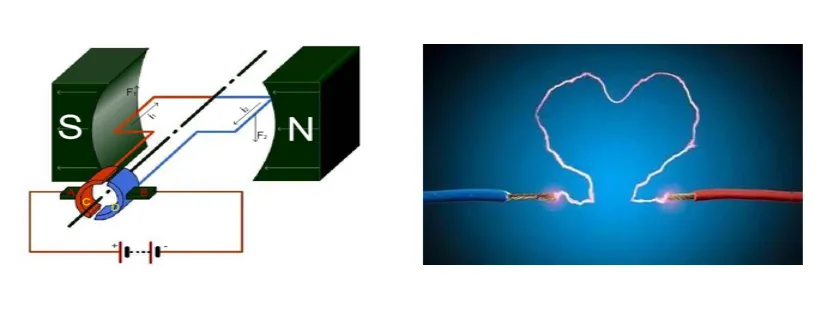

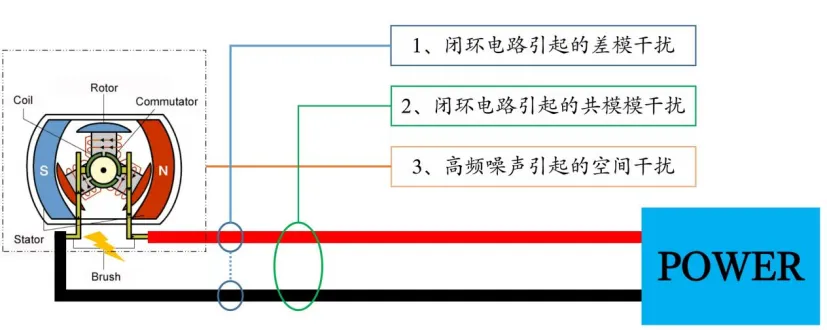

直流有刷电机内部电刷与换向器间断接触，换向瞬间产生电弧，电弧会激发数百kHz至数百MHz的高频尖峰噪声。
（1）噪声一部分通过电机供电引线向外传导；
（2）噪声另外一部分通过电机外壳缝隙向空间辐射。
二、常见解决方案

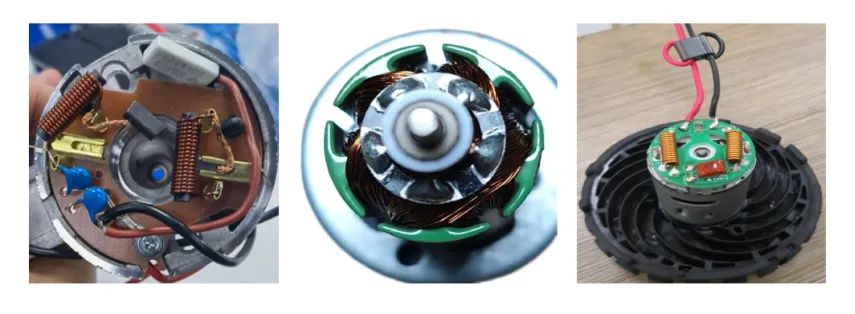

X电容、Y电容、棒形电感、环形压敏、磁环自由组合是目前最常用的解决方案，但是他们存在以下几个问题：
需要不断调整参数，费时费力；
插件体积大，小电机空间不够；
器件数量多，人工加工成本高；
电机电流越大，棒形电感成本越高；
电机电压越高，滤波电容价格越贵；
高频滤波效果不理想。
三、誉磁新型电机滤波器及案例

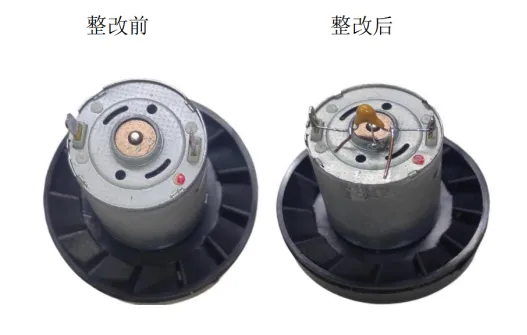

某吸尘器3系电机辐射测试超标，客户要求尽量成本低，不改动结构的情况下通过EN55014 CLASS B，同时方案能批量量产；具体案例分析和整改过程如下：
整改结果：

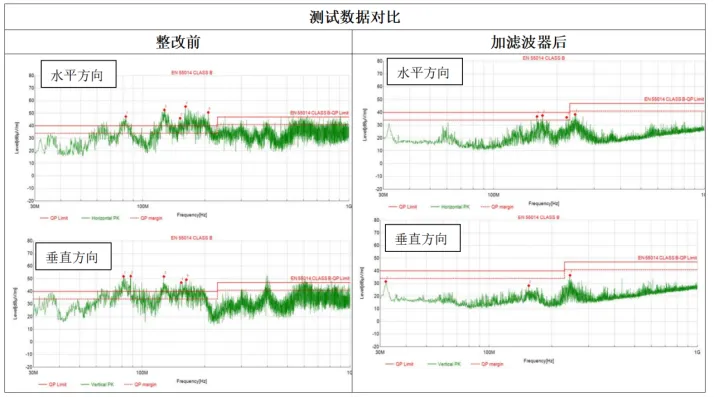

增加CF插件滤波器后效果明显，整体降幅在15-20dB之间，可以满足客户测试要求，把插件CF滤波器设计到电机内部就可以实现量产。
新型电机滤波器优势：
滤波效果好，滤波频段宽，方案成本低；
单颗器件代替多种不同参数器件组合，减少研发时间；
器件少，减少人工焊接成本，简化生产工艺，提高生产效率；

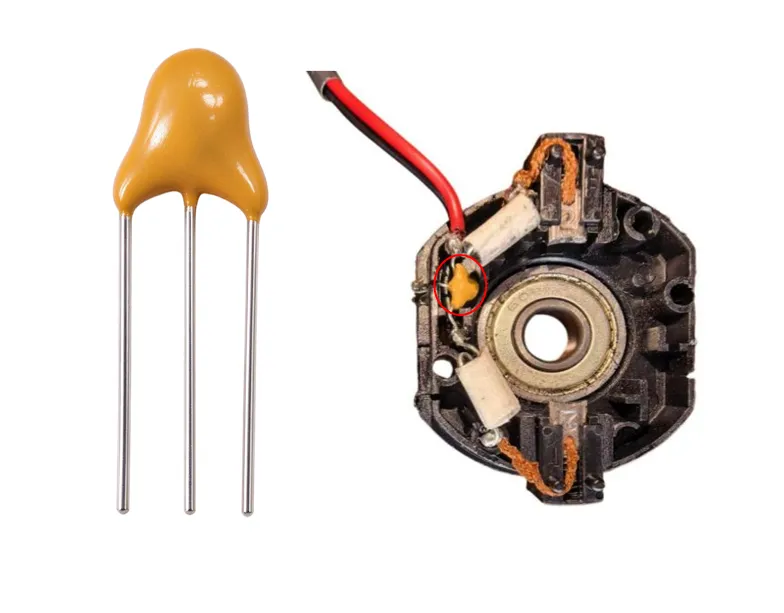

插件封装体积小，可以不用增加PCB，安装简单。

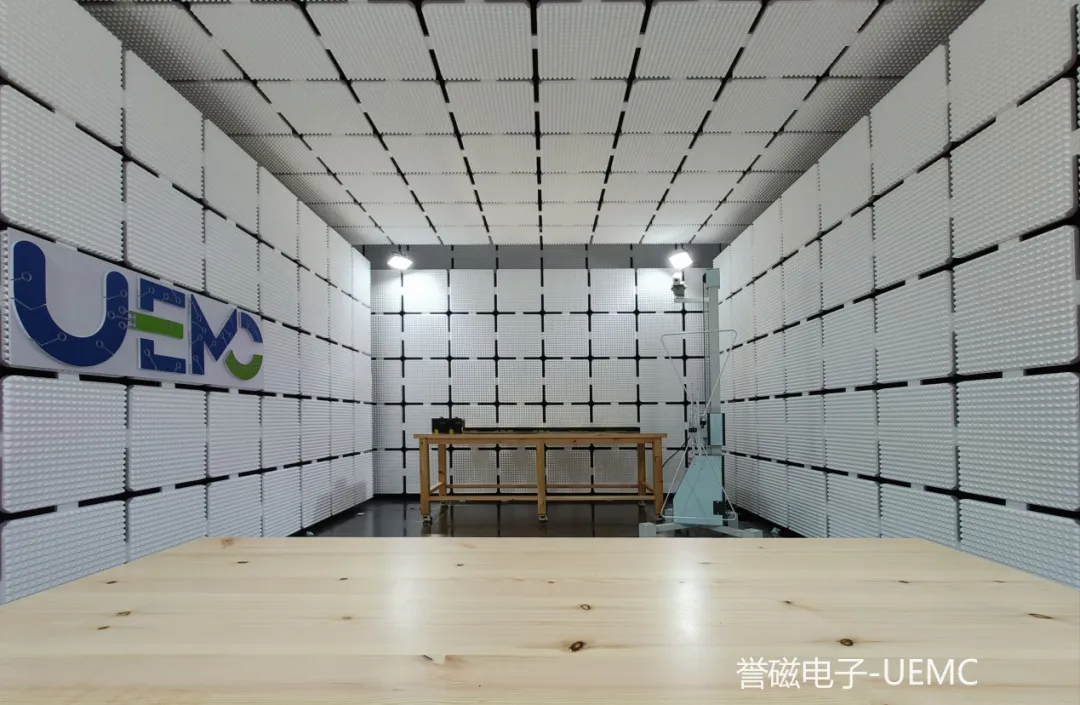

总结
有刷电机是“特定场景的刚需”，不是未来主流动力电机，但在间歇、低成本执行机构领域会长期存在，竞争的重点从单纯拼价格转向EMC可靠性，我们有不断更新新型电机滤波器、成熟的解决方案，配套实验室和整改工程师，直流有刷电机EMC超标不可怕，誉磁给你交付满意的方案。
