自喷案例答题模板

一、喷头找错：

（1）公称动作温度

（2）安装形式

①快速响应+湿式

②干式下垂型+预作用或干式

③隐蔽式+轻或中Ⅰ

二、计算题

1.报警阀组的设置数量

建筑面积÷一只喷头的最大保护面积÷一个报警阀组控制的洒水喷头数

思考要点：

①分层（防火分区）计算，每一层喷头数量都要取整。

②不同场所（防火分区），按照自己的火灾危险性计算。

③注意需要独立设置的报警阀组。

2.水流指示器

①除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。

②当一个湿式报警阀组仅控制一个防火分区或一个楼层的喷头时，可不安装水流指示器。

3.末端试水装置

有几个报警阀组就有几个末端试水装置。

三、组件

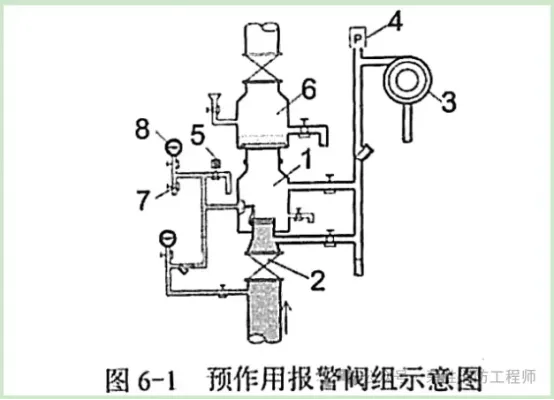

1.指出图6-1中编号1～8组件的名称，并说明其主要功能。

（1）雨淋阀：系统控制阀，输出报警水流。

（2）供水控制阀：截断与连通供水管路。

（3）水力警铃：发出音响报警信号。

（4）报警阀压力开关：根据压力变化输出电信号（报警、启动消防泵）。

（5）电磁阀：根据电信号，控制雨淋阀开启。

（6）单向阀：准工作状态下闭合，防止系统侧气体流向供水侧。

（7）手动快开阀：现场手动开启预作用装置。

（8）压力腔压力表：监测控制腔水压。

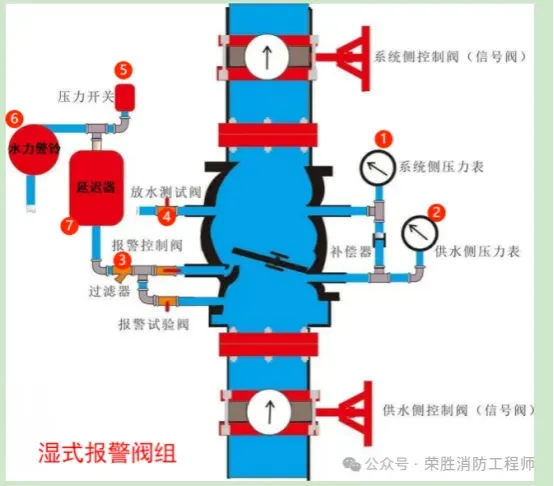

2.指出图中编号1～6组件的名称，并说明其主要功能。

①出水侧压力表：检测出水侧压力。

②进水侧压力表：检测进水侧压力。

③过滤器：阻挡杂质，净化水质。

④排水球阀：分区放水及模拟喷头喷水测试系统联动功能。

（试验放水阀、放水测试阀）

⑤压力开关：根据压力变化输出电信号（报警、启动消防泵）。

⑥水力警铃：发出音响报警信号。

⑦延迟器：克服水压波动引起的误报警。

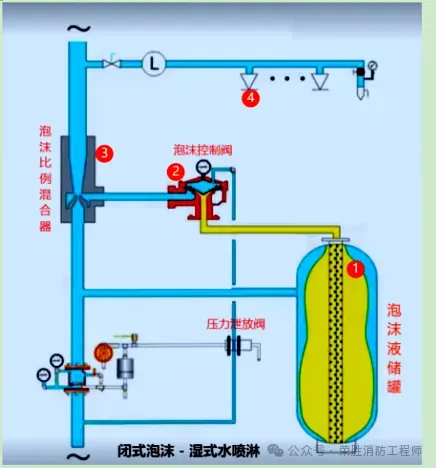

3.指出图中编号1～4组件名称并说明其功能。

①泡沫液储罐：储存浓缩泡沫液。

②泡沫液控制阀：控制泡沫供给。

③泡沫比例混合器：按比例混合水与浓缩泡沫液。

④闭式洒水喷头：火灾发生时，先喷放泡沫后喷水，以实现灭火。

四、故障分析

1. 打开末端试水装置，报警阀压力开关不动作，水力警铃不动作，系统无法启动。①报警管路控制阀关闭；

②报警管路过滤网被堵塞；

③报警阀前水源控制阀未打开；

④延迟器下部孔板溢出水孔开口过大；

⑤系统侧管网压力过大，报警阀阀瓣未打开；

⑥水流指示器前的信号阀关闭；

⑦报警阀后控制阀误关闭；

⑧系统侧管路发生冰冻，导致管路堵塞。

2. 系统误报警，频繁启动。①未按照安装图纸安装或者未按照调试要求进行调试。②报警阀组漏水通过报警管路流出。③延迟器下部孔板溢出水孔堵塞，发生报警或者缩短延迟时间。④误将报警阀旁测试阀常开。⑤报警管路测试控制阀渗漏。⑥报警管路测试控制阀常开。⑦排水阀门未完全关闭。⑧复位杆未复位或者损坏（干式）。

3. 水力警铃报警声时断时续。①产品质量问题或者安装调试不符合要求；②水力警铃铃锤存在卡阻，叶轮转动不灵活；③水泵提供压力不稳定；④延迟器泄漏；⑤报警管路过长，水头损失过大；⑥时间长未启用管路内存在杂质。

4.末端试水装置未在规定时间内出水。①系统侧管网设定的充气压力过大。

②充气泵未停止供气。

③快速排气阀未开启。

④系统管网过长。

⑤末端试水装置控制阀开启不全。

⑥系统管道存在渗漏。

5.预作用装置供水侧压力表读数过低。①供水侧压力表损坏；

②供水侧压力表阀门被关闭；

③供水侧压力表管路被堵塞；④预作用装置前的供水控制阀未打开；

⑤高位消防水箱出水管阀门被关闭；

⑥高位消防水箱无水。要背的东西还不少呢，加油。
