AI浪潮驱动PCB景气,上游刀具迎量价齐升

1 PCB：AI 拉动高端板需求，国内份额持续提升

PCB被誉为“电子工业之母”

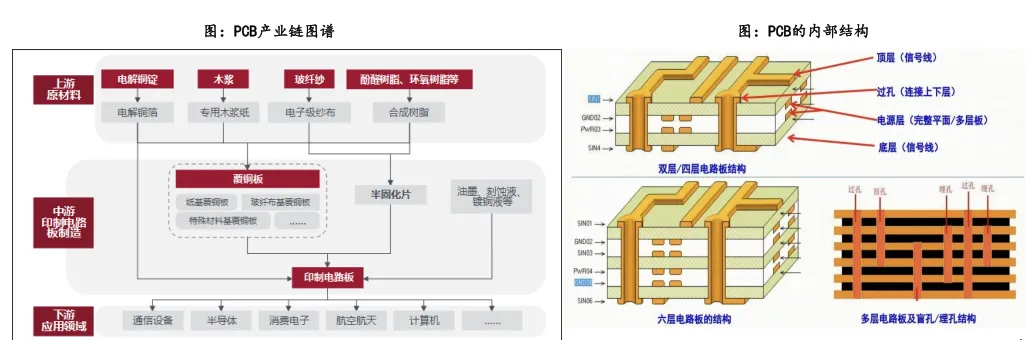

PCB 是在基板上按预定设计形成线路图形的电路板，是电子设备中承载并连接电子元器件的基础部件，被誉为“电子工业之母”。

• PCB 主要应用于消费电子、通信基站、服务器、汽车电子及其他领域。PCB 按照产品类型划分，可分为单/双面板、多层板、HDI 板、 柔性板及封装基板。

• 多层板（4 层及以上）包含多个导电层，因此在有限的空间内可放置更多的组件，从而支持更多的功能。在此类别中，高多层 PCB （8 层及以上）凭借其高速信号传输、高集成度、高可靠性等优势，主要用于服务器、网络交换机、5G 基站等高性能领域。

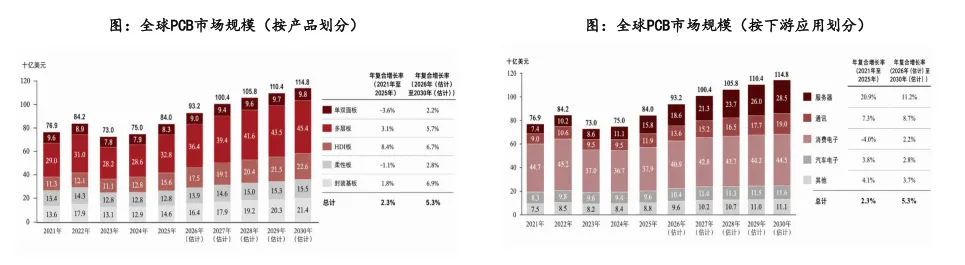

全球 PCB 市场规模2030年有望达1,148亿美元

全球 PCB 市场保持稳增长，服务器 PCB 增长遥遥领先，是拉动行业发展的核心引擎。

• 按销售额计，全球 PCB 市场规模由 2021 年的 769 亿美元增长至 2025 年的 840 亿美元，CAGR约 2.3%。除2023年因消费电子需 求萎缩、供应链库存积压及单价下滑，导致PC、智能手机、电视等传统消费电子产品需求持续疲软，其他年份均实现稳健增长。

• 随着全球 AI、数据中心、新一代通信技术、自动驾驶、AR/VR 等领域持续发展，2026 年至 2030 年全球 PCB 市场规模预计保持稳 健增长，CAGR预计约为 5.3%。

• 分下游应用看，全球服务器用PCB呈现强劲增长态势，2021-2025年CAGR达到20.9%，预计2026-2030年仍将维持11.2%的较高增 速，成为推动整体市场扩张的关键驱动力。

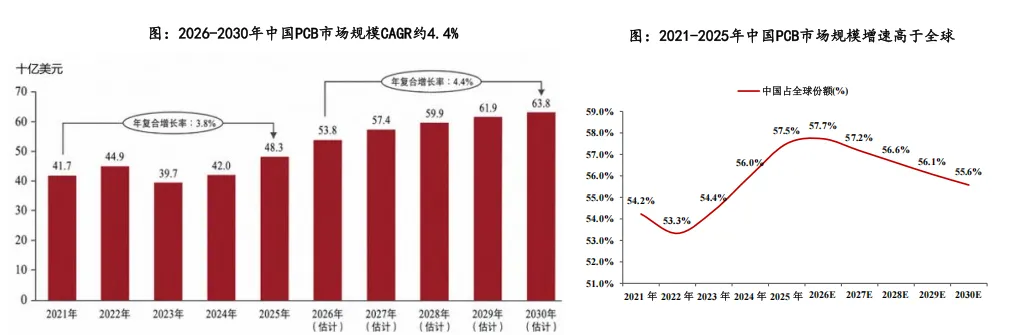

2030年中国PCB市场规模有望达638亿美元，2026-2030CAGR约4%

中国 PCB 市场增速高于全球大盘，本土厂商高端产品能力持续突破，中国市占率有望稳步抬升。

• 按销售收入计，中国 PCB 市场规模由 2021 年的 417亿美元增长至 2025 年的 483亿美元，2021-2025 CAGR约 3.8%。根据 Prismark预测，2026-2030年中国PCB市场规模有望从538亿美元增长至638亿美元，CAGR约4.4%。

• 国内 PCB 企业在高层数 PCB、HDI 板及 IC 载板等高端 PCB 领域持续提升技术能力并扩充产能，降低了中国对进口高端 PCB 产品 的依赖。2021 年至 2025 年中国 PCB 市场增速高于全球 PCB 市场；同期，中国在全球 PCB 市场的市占率由 54.2%提升至 57.5%。

PCB 行业需求驱动力①：新兴技术应用持续拓展

算力为主、多场景共振，多元下游持续驱动 PCB 行业长期成长。

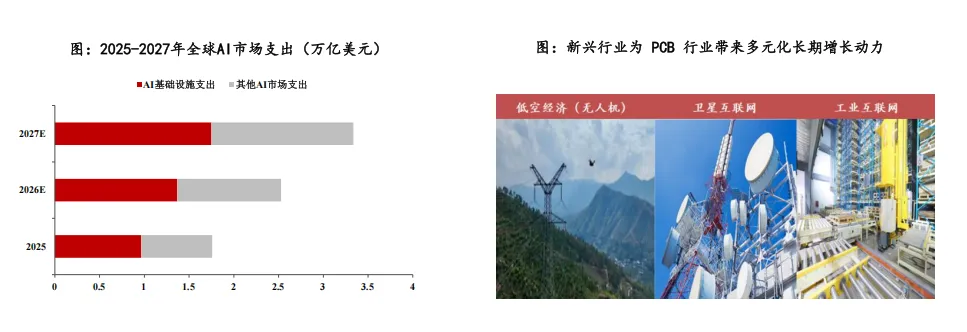

• AI 高性能计算是 PCB 需求增长的重要驱动。根据 Gartner 数据，全球 AI 总支出预计 2027 年达到 3.3 万亿美元，其中 AI 基础设施 占比超过 50%，带动服务器、高速网络设备等领域对高端 PCB 的需求提升。

• 5G/6G 网络的持续研发和部署、汽车电动化与智能化发展、端侧 AI 设备（如 AI PC、AI 手机）的快速普及，以及低空经济（如无人 机）、卫星互联网、工业互联网等新兴场景不断涌现，共同为 PCB 行业带来多元化长期增长动力。

PCB 行业需求驱动力②：高性能技术持续演进

高性能技术演进推动 PCB加速向高性能、高密度两大方向迭代升级。

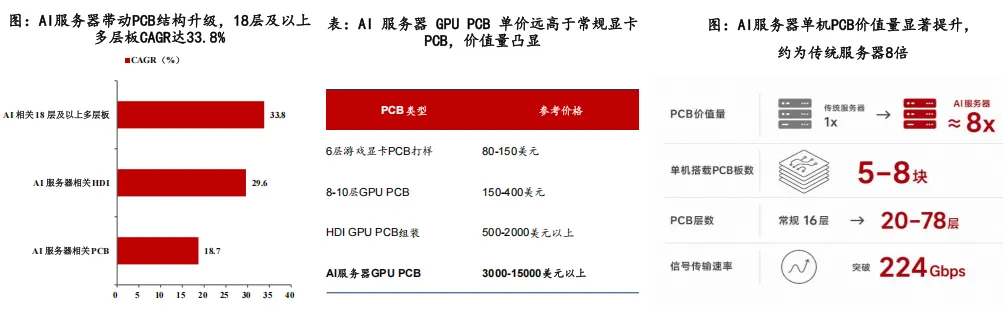

• AI 服务器、交换机等高算力硬件对 PCB 层数、互连密度及高速传输能力提出更高要求。根据 Prismark 数据，2024—2029 年 AI 服 务器相关 PCB 年均复合增速预计约 18.7%，其中 AI 服务器相关 HDI、AI 相关 18 层及以上多层板 CAGR 分别约 29.6%、33.8%， 显著高于行业平均增速。

• 从单机维度看，单台 AI 服务器 PCB 价值量约为传统服务器的 8 倍，单机搭载 5-8 块 PCB 板，层数由常规 16 层跃升至 20-78 层， 信号传输速率突破 224Gbps。

高阶HDI/高多层板正成为主流趋势，但结构复杂化推高了加工难度。

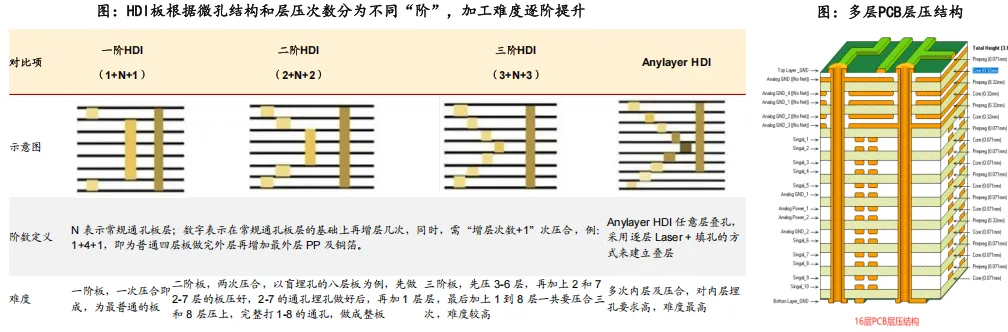

• HDI 板正成为全球电子制造的全新行业标准。核心优势①高布线密度：相比传统 PCB 提升约3-5 倍；②优异的信号完整性：信号完 整性提升 30%-40%，传输损耗降低约 30%；③突出的工艺灵活性：采用逐次叠压工艺，结构设计自由度更高。数据中心与服务器对 高层数 HDI 板的需求空前高涨，Anylayer HDI 渗透率预计将从 2024 年约 32%，提升至 2030 年的 50%-60%。

• 多层PCB板的核心结构由芯板（Core） 和半固化片（Prepreg, PP） 层压而成。传统服务器CPU平台PCB层数通常在8-22层，AI服务 器面向云端AI计算场景通常需20-30层。

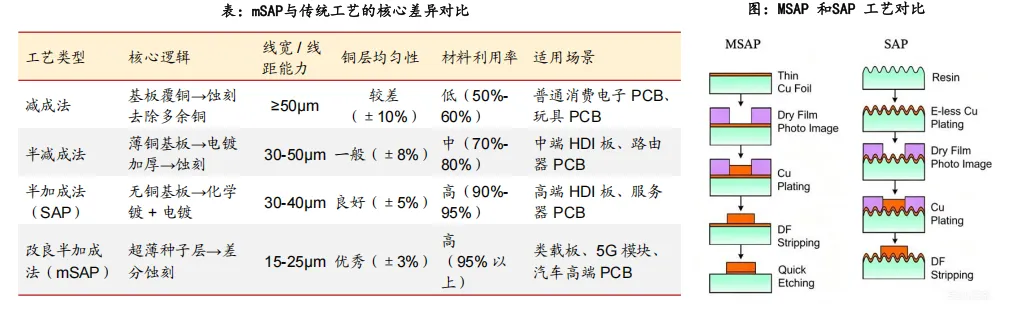

传统减成法逼近物理极限，mSAP凭借15μm级超精细加工能力，正成为高阶HDI、高多层板与类载板制造的确定性升级方向。

• mSAP（改良型半加成法）契合高端 PCB 制造需求，成为精细加工核心工艺。核心优势：1）可实现15μm线宽/线距（甚至更细）， 线路密度提3倍+，适配微型化趋势。2）铜层抗拉350MPa+，耐弯折提50%，满足车规/工控高可靠。3）兼容PTFE/PI基板，覆盖 5G/柔性电子。4）铜利用率90%+，废液减排60%，契合双碳环保。

• mSAP工艺已在四大高端领域规模化应用：智能手机类载板（全球80%以上采用mSAP，2025年市场规模突破50亿美元）、5G通信 模块（适配PTFE高频基板）、车规级汽车电子（满足-40℃~150℃极端温度）和Mini/Micro LED驱动板（支持每平方厘米千条以上 线路密度）。

正交背板以78层M9、≤25μm线宽及7阶HDI等顶尖规格，结合石英布、HVLP4铜箔等特殊材料工艺，突破信号完整性与制造极限。

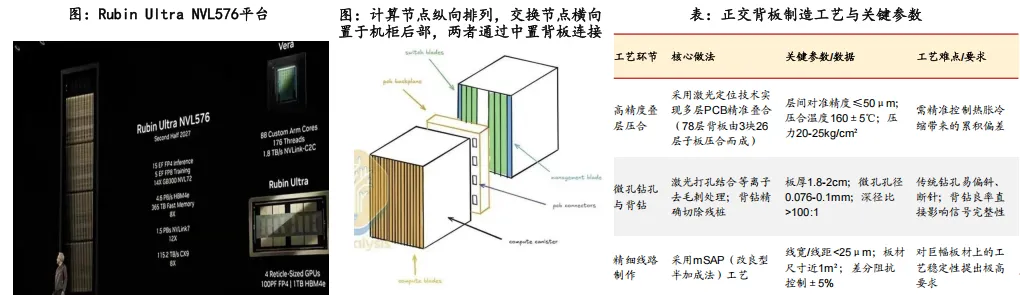

• 正交背板属于超高层高多层刚性PCB。英伟达计划在Rubin Ultra NVL576平台中以78层M9级正交背板替代传统铜缆，彻底摒弃高故 障率的Cable tray，凭借更优的可靠性实现576个GPU直接全互联，标志着PCB首次从板级组件跃升为机架级核心互联载体。

• 78层正交背板的制造工艺复杂程度远超常规PCB。78层背板由3块26层子板压合而成，板材厚度达1.8-2厘米，而微孔孔径仅0.076- 0.1毫米，深径比超过100:1。正交背板工艺核心为深通孔钻孔、大量背钻，需大量使用PCB钻针。

• 正交背板的量产面临多重挑战：1）初期良率低；2）材料供应链集中；3）认证周期长；4）钻针寿命骤降（Q布极高硬度致钻针寿命 从12000孔骤降至200-300孔，须换用约70倍成本的金刚石涂层钻针或超快激光钻孔）。

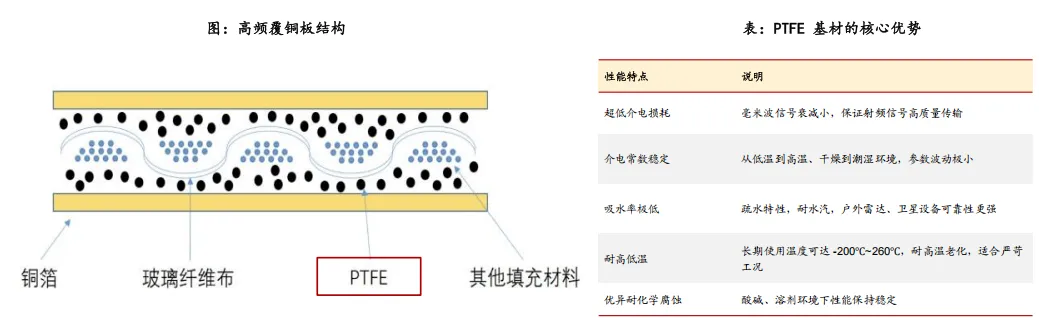

PTFE作为高速 PCB 核心候选材料，填料改善基材力学性能但大幅增加钻针损耗。

• 据SemiAnalysis披露，英伟达下一代Rubin Ultra平台正评估在NVSwitch相关板卡中引入PTFE材料。PTFE介电常数约2.1，介电损耗 低至0.0003。当传输速率向448G升级，传统高速覆铜板面临更高信号损耗压力，PTFE成为下一代高速PCB的核心候选材料。

• PTFE 基材本身加工难度较高，该材料质地偏软，钻针高速切削过程中易产生毛刺、残胶等加工缺陷。行业通常通过添加二氧化硅、 陶瓷类填料以提升基材力学性能，但硬质填料的引入会加剧钻针的磨蚀损耗，加速刀具磨损。

以英伟达产品为例，PCB 在材料等级与面积维度上双重升级。

• 随英伟达从 GB200/GB300 向 Vera Rubin（VR NVL72）的代际跃迁，单柜 PCB 价值量将显著抬升。推动这一增长的核心在于两点：

1）材料升级幅度明显更大，板材加速向更高等级的高速低损耗覆铜板演进；

2）高端 PCB 的面积覆盖与层数均显著增加，进一步放 大了单位系统的板材用量。其中，以GB200、NVL72为代表的新一代AI服务器，PCB层数已从传统服务器的12至16层跃升至24至40 层。

AI服务器PCB的“量价双升”：更低损耗材料迭代 + 覆盖面积倍增。

• 材料升级主线就是"更低损耗"。CCL基材、铜箔、电源层、增强布，四者共同压低插入损耗，代价是成本与加工难度上升。

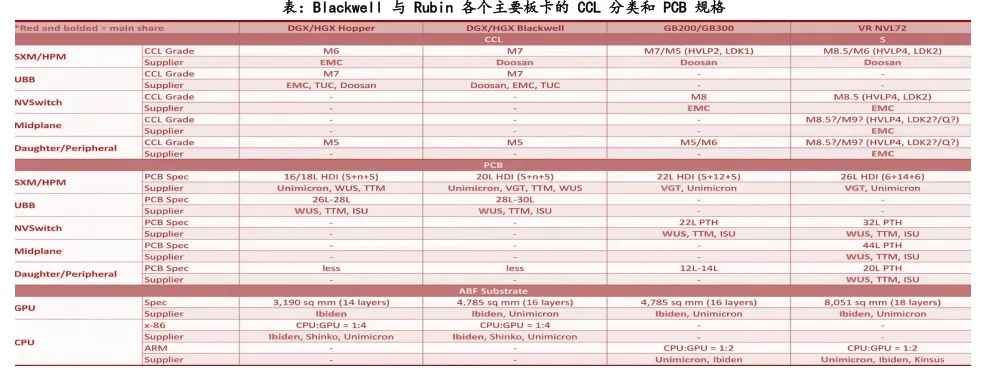

• 高端 PCB 覆盖面积的显著扩大。在 Grace Blackwell（GB300）架构中，仅 Bianca 板采用 M7 级 CCL、NVSwitch 板采用 M8 级 CCL，计算托盘前半部并无高端 PCB 覆盖；而 VR NVL72 架构通过引入 Orchid 板与中置板，将高端 PCB 的覆盖范围成功扩展至计 算托盘前半部。同时，由于 Strata 板本身尺寸大于 Bianca 板，且计算托盘内还新增了额外外围板卡。根据SemiAnalysis测算，从 GB300 升级到 VR NVL72，高端 PCB 的总面积大约增加了 2.3 倍。
