LibreCAD 2.2.1.5 下载安装与 2D 制图入门指南(附安装包)

LibreCAD 软件是做什么的

LibreCAD 是一款免费开源的 2D CAD 制图软件，支持 Windows、macOS、Linux 三大平台，原生读写 DXF 图纸格式，绘图能力覆盖从简单草图到复杂工程图纸的完整流程。它脱胎于早期的 QCad 社区版，界面布局和操作习惯与主流 CAD 软件保持一致，用过 AutoCAD 的用户可以快速上手。对于个人用户、学生和中小型团队来说，LibreCAD 的所有功能完全免费，没有任何功能限制和授权费用，适用于机械零件图、建筑平面图、电气线路图、家具设计图和教学制图等场景。

LibreCAD 安装包下载方式

LibreCAD 安装包下载地址：LibreCAD官网安装包（源自 Github，放心使用）

LibreCAD 的版本线以 2.2.x 系列为主，官方同时提供稳定版和开发预览版，目前主要版本情况如下：

普通用户直接下载最新稳定版 2.2.1.5 即可，功能完整且经过充分测试；想提前体验新功能的用户可尝试 2.2.2-alpha 开发版，但建议不要用于重要工作。 夸克网盘下载：https://pan.quark.cn/s/203e8bb5fc76

LibreCAD 安装步骤

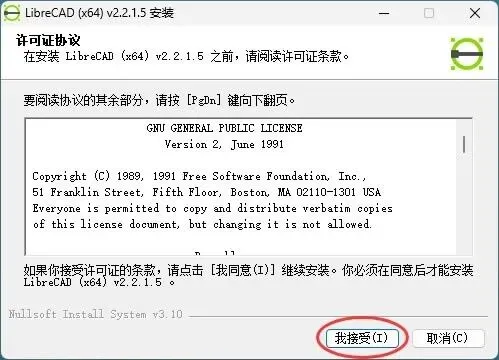

Windows 平台的安装过程很简单，先下载 exe 安装包，然后双击启动：

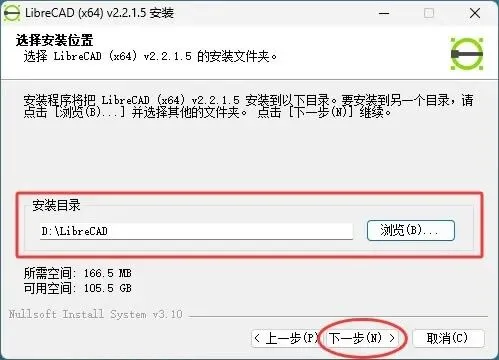

安装路径界面建议改到非系统盘（如 D 盘），避免占用系统盘空间：

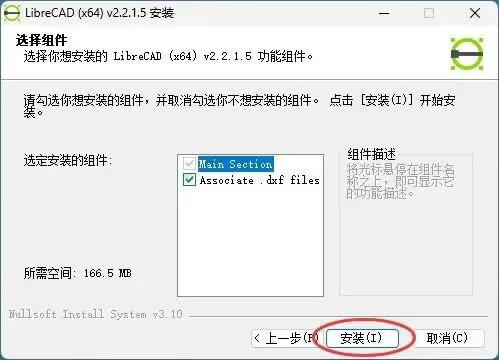

选择组件界面保持默认，点击“安装”：

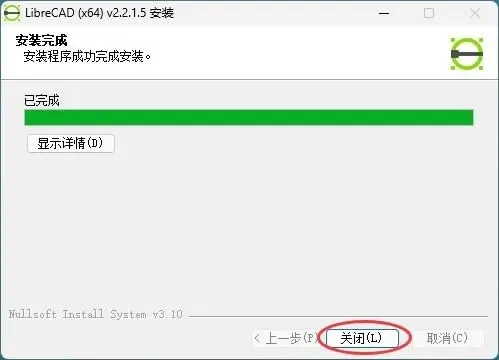

等待安装完成，整个过程一两分钟即可完成：

LibreCAD 中文设置方法

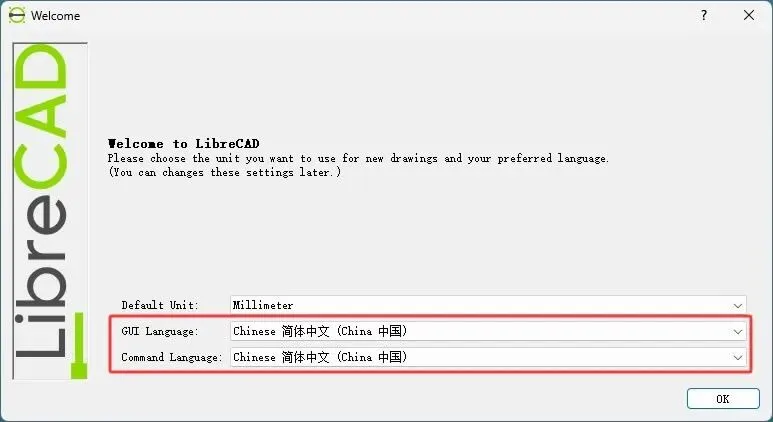

首次启动 LibreCAD 时会自动弹出 welcome 欢迎页面，这是软件的初始设置向导，汉化在这里一步就能完成：

• GUI Language 控制菜单、工具栏和对话框的显示语言，选择 Chinese 或中文即可切换为简体中文界面；
• Command Language 控制底部命令行提示文字的语言，同样选择中文即可。

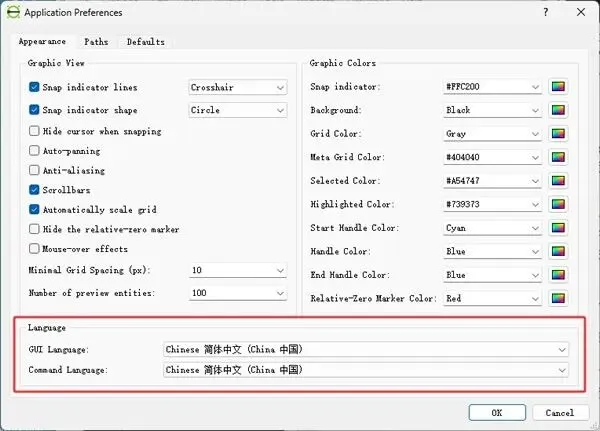

如果错过了 Welcome 页面，可以在菜单栏选择“Options->Application Preferences”，分别将两个选项改成“简体中文”，重启软件后界面就会变为中文：

LibreCAD 基础绘图操作

接下来演示用 LibreCAD 画一张图的完整过程，可概括为：新建图纸、设置图层、绘图、编辑修改、尺寸标注、保存导出六个环节。

1）新建图纸

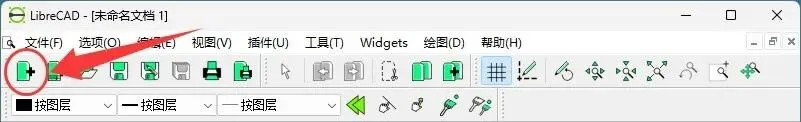

启动 LibreCAD 后，点击工具栏左上角的新建按钮，或使用快捷键 Ctrl+N：

此时就完成了一张空白图纸的创建。

2）设置图层

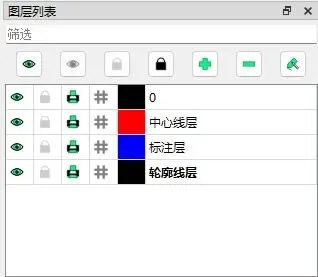

绘图前先规划好图层，这是规范制图的关键一步。在右侧的图层面板区域，新建轮廓线层、中心线层、标注层。如果右侧没有图层面板，可以在视图菜单中调出来。

• 轮廓线层用粗实线、黑色；
• 中心线层用点划线、红色；
• 标注层用细实线、蓝色。

设置好之后，画图时把不同内容画到对应图层上，图纸结构会非常清晰，后期修改和打印都能按图层单独控制。

3）正式开始绘图

先用直线工具画主体轮廓，点击绘图工具栏的直线按钮，在绘图区点击起点，再点击终点即可画出一条线段。

画图过程中记得开启捕捉和正交模式，这两个开关都在绘图区下方的工具栏里：

• 捕捉模式能自动吸附到线段的端点、中点、交点、圆心等关键位置，保证线条首尾相接；
• 正交模式强制线条保持水平或垂直，画横平竖直的轮廓非常方便。

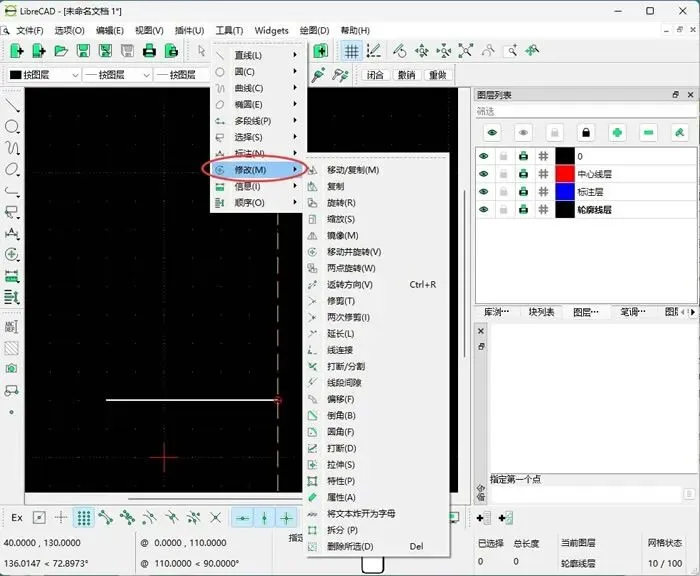

轮廓画好后，接着用圆弧、圆、矩形等工具补充细节。需要偏移线条做平行线时，用修改工具栏里的偏移命令，选中对象、输入偏移距离、再点偏移方向即可；需要修剪多余线条时，用修剪命令先选边界线，再点要剪掉的部分。镜像、阵列、圆角这些编辑命令也在修改工具栏里，用法都是先选对象再按提示操作。

4）添加尺寸标注

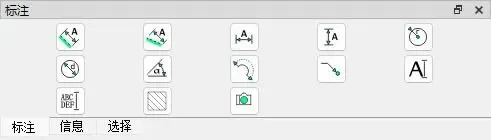

图形画完后，切换到标注层，用尺寸标注工具标尺寸：

• 线性标注用来标两点之间的水平和垂直距离，点击标注按钮后依次点两个端点，再拖动确定标注线的位置即可；
• 角度标注标两条线之间的夹角；
• 半径和直径标注用于圆弧和圆。

标注样式可以在绘图设置里统一调整，比如字体大小、箭头样式、小数点位数，让图纸符合出图规范。需要写技术说明的地方，用文字工具在图纸上添加文本，双击文字可以修改内容和字体。

5）检查修改

图纸画完后整体检查一遍，放大缩小视图看看有没有遗漏的线条、交叉错误的图元、漏标的尺寸，发现问题直接用修改工具调整。确认无误后进入最后一步。

6）保存导出

点击保存按钮或按 Ctrl+S，选择保存位置，文件类型保持默认的 DXF 格式，方便以后继续编辑和与他人交换图纸。需要分享或打印时，通过文件菜单的导出功能输出为 PDF，打印效果与屏幕上所见一致。

至此，一张完整的 LibreCAD 图纸就画完了，整个过程熟练后通常只需几分钟。

LibreCAD 使用注意事项

1）第一次使用 LibreCAD，最容易忽略的是新建图纸时的单位设置。新建文件后，如果发现画的 100 长度线条在图纸上小得离谱，多半是单位选成了英寸而不是毫米，可以在绘图设置里把单位改成 Millimeters。

2）不要把所有图形都画在一个图层里。很多新手图省事，轮廓、标注、辅助线全画在默认图层上，后期想统一改线型或者单独隐藏某一类元素时完全无从下手。画图前花一分钟建好几个图层，后面能省大量返工时间。

3）画图时如果发现线条总是接不上、交点对不准，先检查捕捉和正交模式有没有开启。捕捉没开的话鼠标点哪里就是哪里，两条线看似相交其实差了一点点；正交没开的话画出来的线会歪，横平竖直的轮廓很难保证。

4）画到一半要养成随手保存的习惯。虽然 LibreCAD 支持自动保存，但自动保存间隔默认比较长，遇到软件崩溃或电脑断电，丢了进度很心疼，建议在偏好设置里把自动保存间隔调短一些，重要图纸画一会儿就按一次 Ctrl+S。

常见问题

问：LibreCAD 支持哪些操作系统？

答：LibreCAD 支持 Windows、macOS、Linux 三大平台，均可免费下载使用。

问：LibreCAD 的安装包从哪里获取？

答：文章开头提供了 LibreCAD 官网安装包下载地址（源自 Github），请放心使用，安装包均为官方原版，纯净无捆绑。

问：LibreCAD 适合哪些用户使用？

答：LibreCAD 适合个人用户、学生和中小型团队，完全免费开源，没有任何功能限制和授权费用，是替代付费 CAD 软件的省心选择。
