《从源码搭建嵌入式软件框架》01|先看全貌:一套嵌入式框架是怎样拼起来的
《从源码搭建嵌入式软件框架》01|先看全貌:一套嵌入式框架是怎样拼起来的初始化一下，读点数据，处理一下，再把结果交出去。 可随着功能增加，你会发现，真正麻烦的越来越不是“某个函数怎么写”，而是： 一个模块还没准备好，另一个模块就来调用它；一个操作执行得太久，后面的任务全在等；一份数据同时被几个人使用，却没人说得清应该由谁释放…… 这时，我们需要的就不只是更多函数，而是一套让函数、模块和资源有序配合的规则。 这就是软件框架要解决的问题。🧩 这一篇先不钻进复杂实现。我们先把几块主要的拼图摆出来，看看一套框架怎样从“能执行代码”，走向“能组织完整系统”。 看到一套软件，我们很容易先数功能： 有数据管理，有连接管理，有资源管理，还有显示和升级。 但把这些功能放进不同目录，并不等于有了清晰的架构。 就像一间办公室，分出了财务、人事和行政，还得继续回答： 谁负责安排工作？谁能申请资源？收到通知以后，谁来处理？ 软件也是一样。 我们可以先把它分成下面几组：

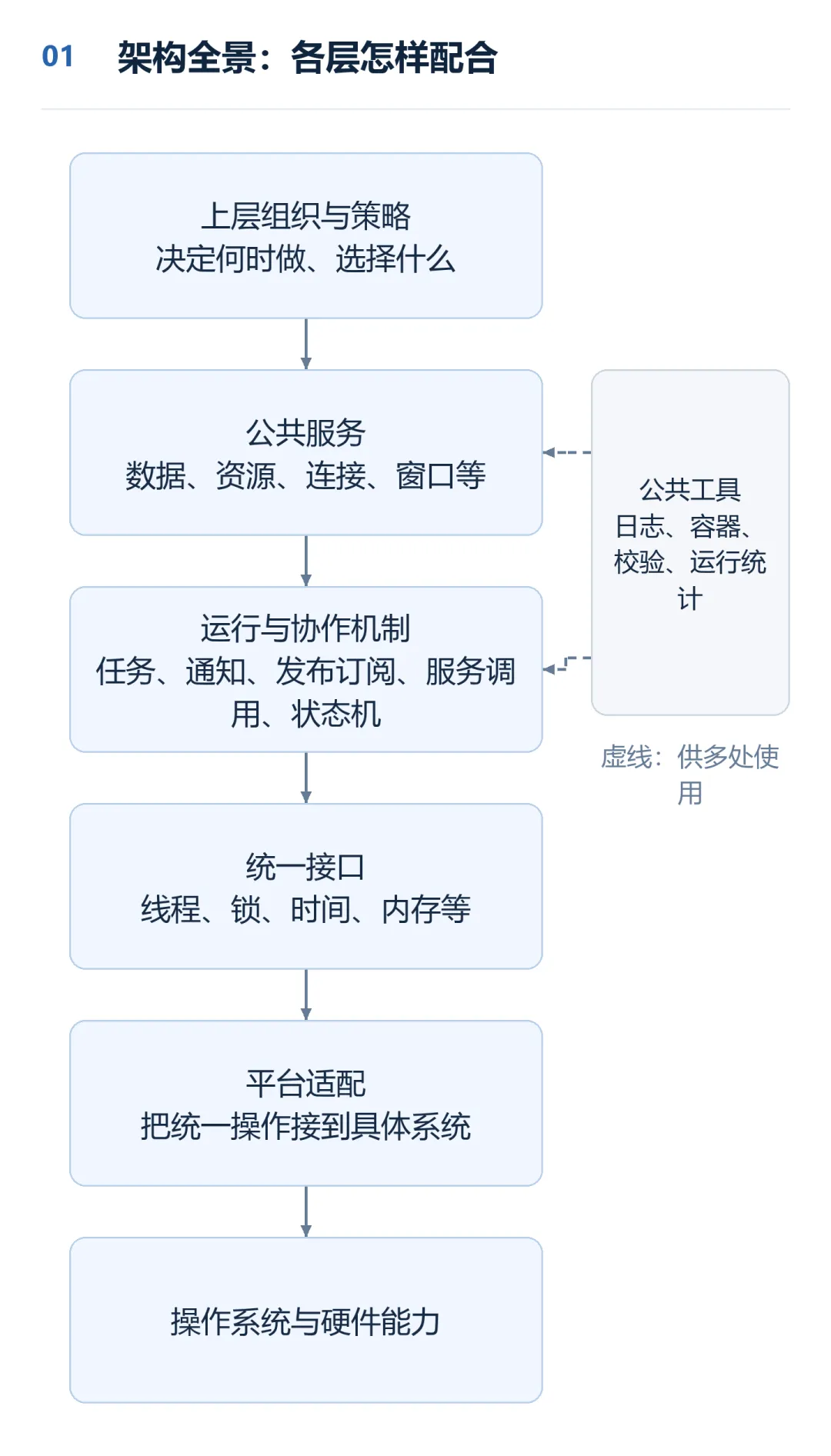

图1：按职责归纳的架构总览。实线表示主要的使用关系，不是每个组件必须逐层经过的完整依赖图。 先记住三个问题就够了： 做什么？ 由上层组织和具体服务决定。 怎样配合？ 由任务、消息、调用和状态机等机制解决。 最终怎样执行？ 通过统一接口连接到操作系统与硬件。 例如，资源管理负责找到并提供资源内容；任务执行器负责安排一段工作；线程接口负责创建实际运行工作的线程。 它们解决的不是同一个问题。 这也解释了一个容易混淆的地方： 服务是框架提供的能力，机制是把这些能力组织起来的方法。 假设几个模块都需要创建线程。 如果它们分别使用平台提供的接口，就都需要知道：线程怎样创建、优先级怎样填写、栈空间怎样设置、创建失败返回什么。 换一个平台，这些地方就可能一起受到影响。 统一接口的做法，是在中间增加一个明确的入口：

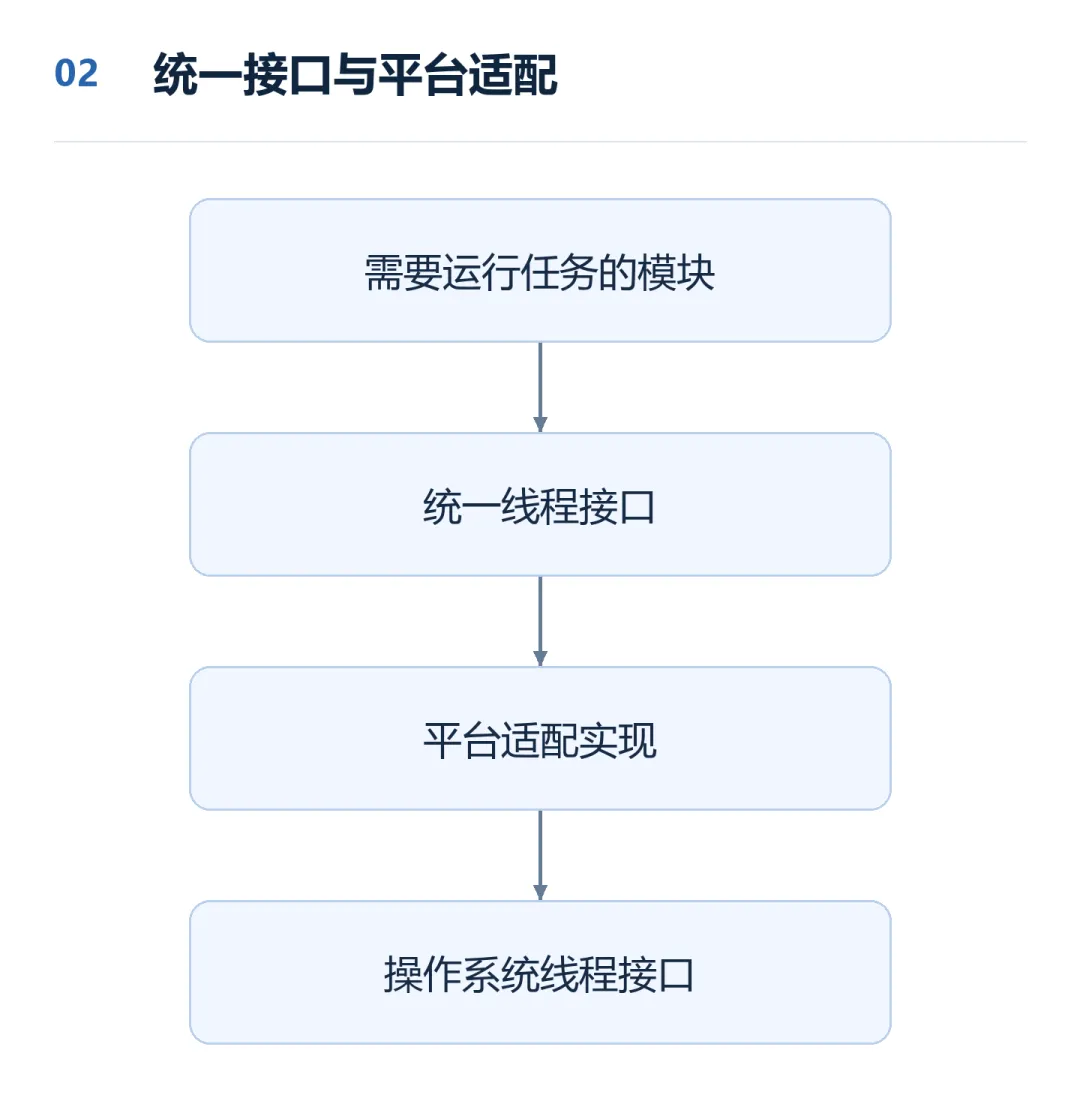

图2：上层表达需求，适配层处理平台差异。 举个简单的例子： 同样的思路还可以用在线程之外：
这里并不是重新发明一个操作系统，而是在已有能力上加一层统一的使用方式。 不过，统一接口也不是“换个平台就完全不用改”。内存类型、线程限制、硬件访问方式仍可能不同。它的价值是：让差异尽量集中，而不是散落在各个模块里。 接口准备好了，不代表所有模块已经可以使用。 任务队列还没创建，不能往里面投递工作；消息系统还没初始化，也不能指望它完成分发。 所以，启动不是把所有初始化函数随意调用一遍，而是有顺序的过程。 这里采用的组织方式，可以概括为：

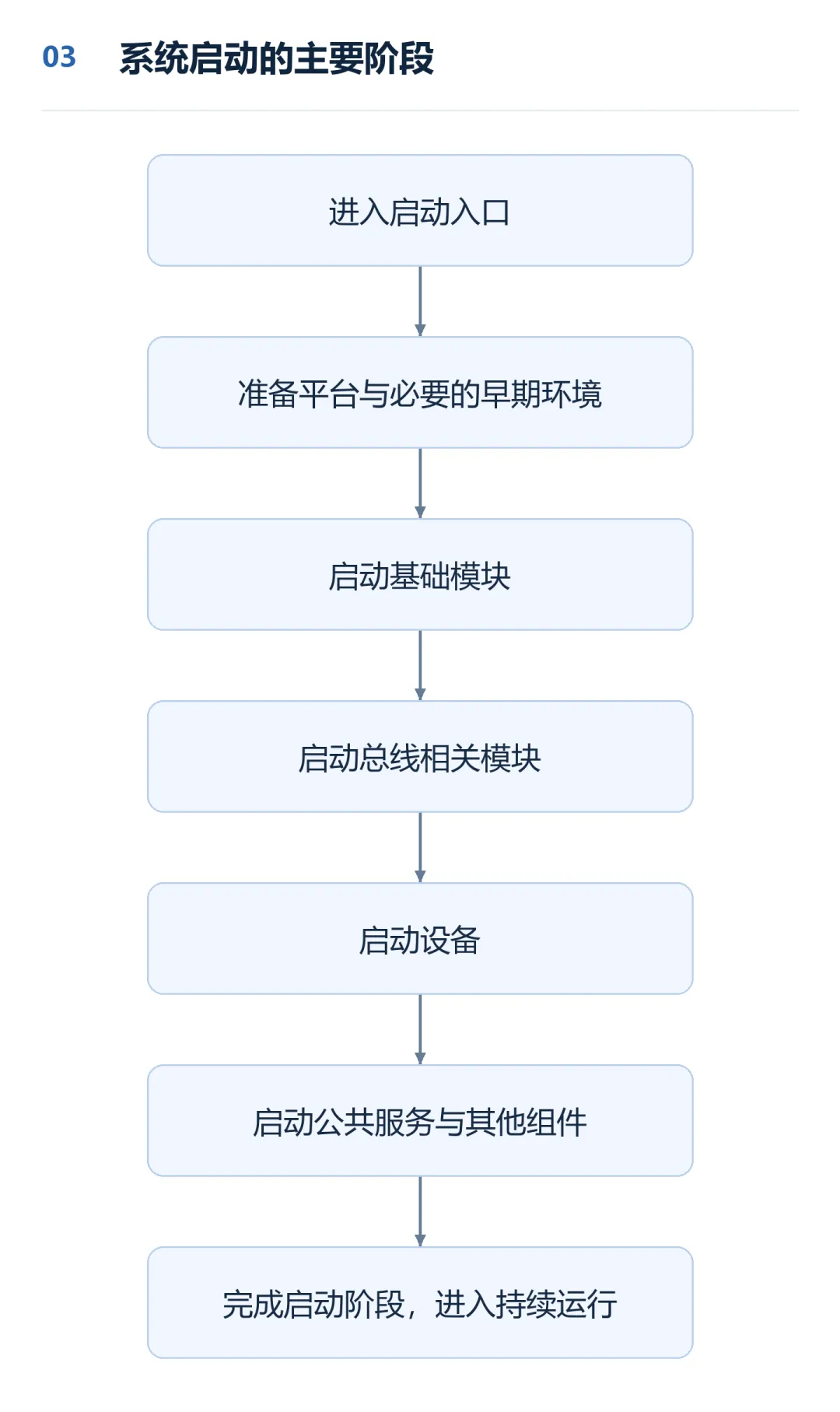

图3：启动主路径的简化示意，未展开配置分支和失败路径。 关键不只是“分几步”，还有“怎样知道需要启动谁”。 一种做法是，让组件提供一份启动登记信息，其中包含初始化入口、退出入口和所属阶段。编译链接时收集这些信息，启动管理器再按阶段遍历执行。 于是，新组件可以通过登记加入启动过程，不必每次都去主入口增加一行调用。 可以把它理解成： 需要注意，这种方式并不等于系统已经能够自动推导全部依赖。阶段和优先级仍需要维护，失败结果也需要正确传递。 还有一个很有意思的现象：启动入口完成工作后，可以结束自身，而系统继续运行。 因为后续工作已经由其他线程、队列和定时任务接手。启动入口更像“开门的人”，不一定也是整天站在门口处理所有事情的人。 直接调用函数很方便： 调用方进入函数，函数处理完，再返回。 但如果操作比较耗时，调用方就得一直等着。 因此，我们还需要另一种方式：先把工作描述出来，交到队列里，再由执行器处理。

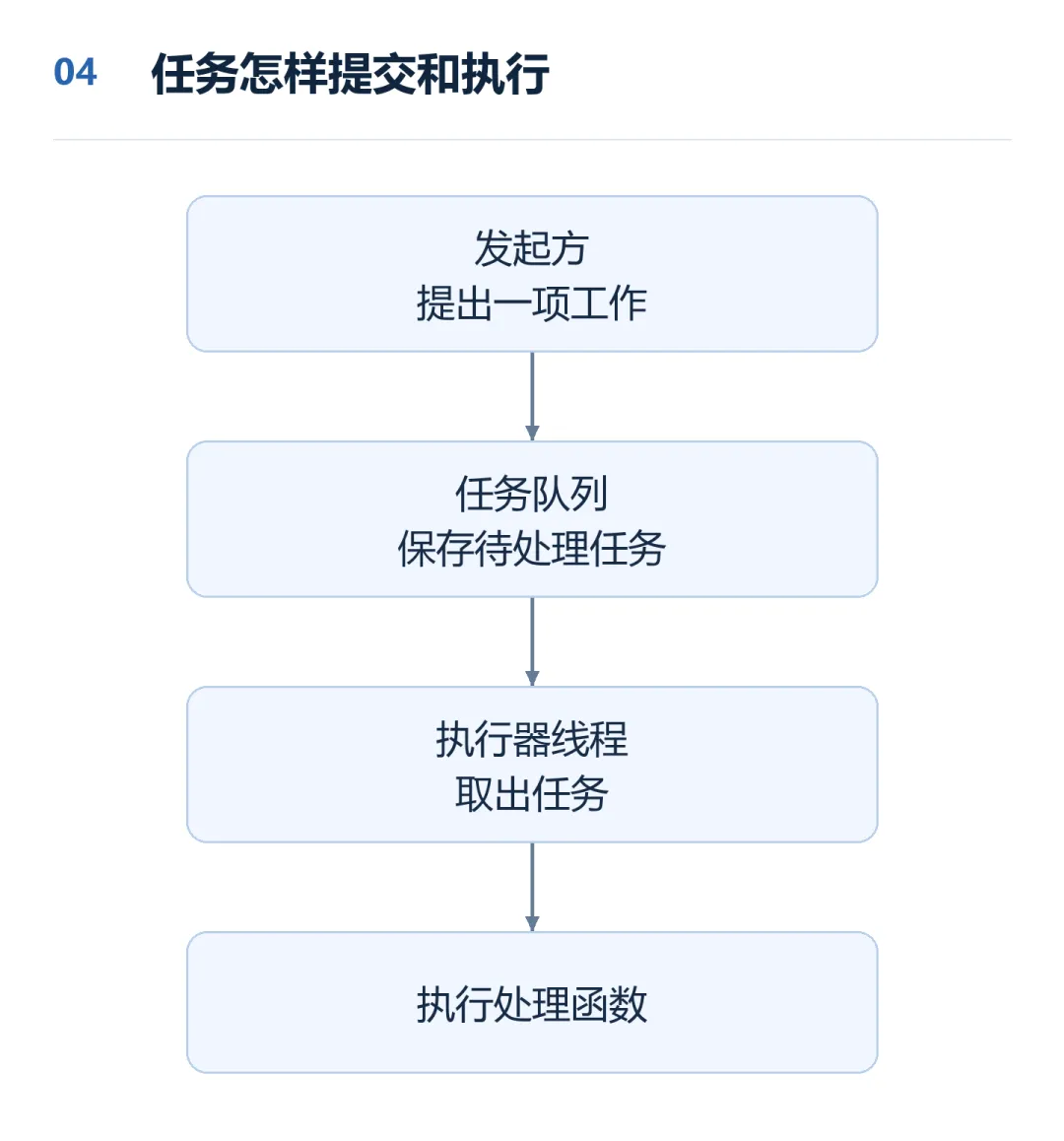

图4：任务的提交和执行，被分开了。 例如，任务甲提交了一项数据处理工作。提交后，它可以继续处理自己的其他事情；真正的数据处理，则由目标执行器在取到任务后进行。 一个任务不必很复杂，主要描述： 要执行什么操作。 操作需要什么参数。 是否需要在完成后处理结果。 但这里有一个必须马上记住的区别： 而且，异步并不等于无限快。 同一个执行器会顺序处理任务。如果前一个任务一直不结束，后面的任务仍然要等；队列也有容量，用完了就可能提交失败。 所以，任务执行框架不仅要负责“把工作送过去”，还要面对“工作积压了怎么办”。 做完以后，怎样把结果送回来？ 如果发起方还关心执行结果，就需要回执。

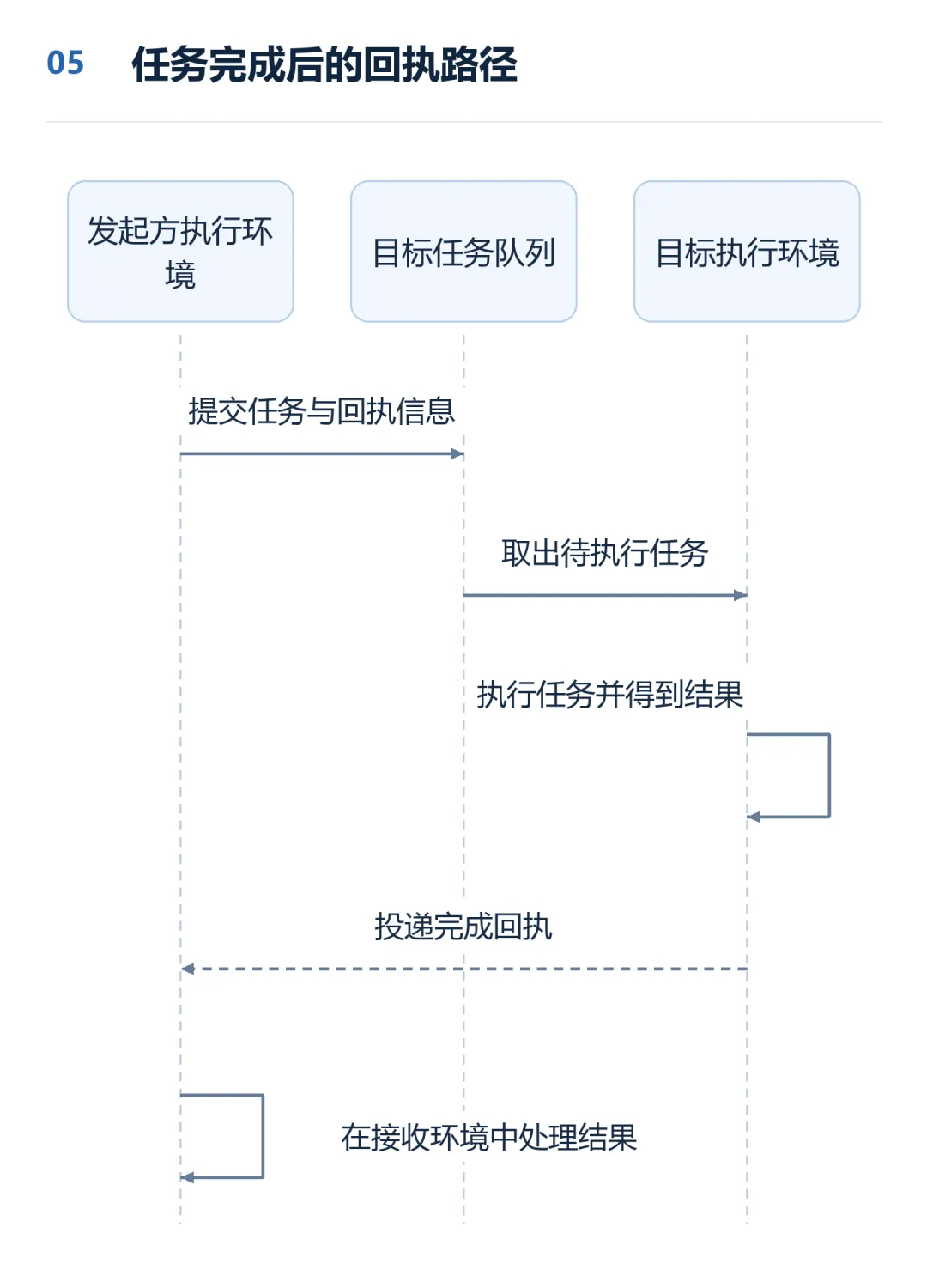

图5：不同执行环境之间的一种回执路径；同一执行环境下，处理方式可以更直接。 这就是理解异步通知的一个入口：事情可以在别处完成，结果再交回约定的地方处理。 后面我们还会继续追问：参数保存在哪里？回执执行前，数据能不能释放？这些不是小细节，而是异步机制能否安全工作的基础。 模块一多，通信需求也会出现区别。 有时只是想告诉大家“某件事发生了”；有时是明确要求某个能力“帮我完成一个操作”。 这两种情况，最好不要混在一起。 1. 发生了一件事：使用发布订阅 📣 为了说明关系，假设模块甲、乙、丙都关心同一个事件。 它们先订阅这个事件。发布者之后只需要发布消息，不必逐个调用它们。

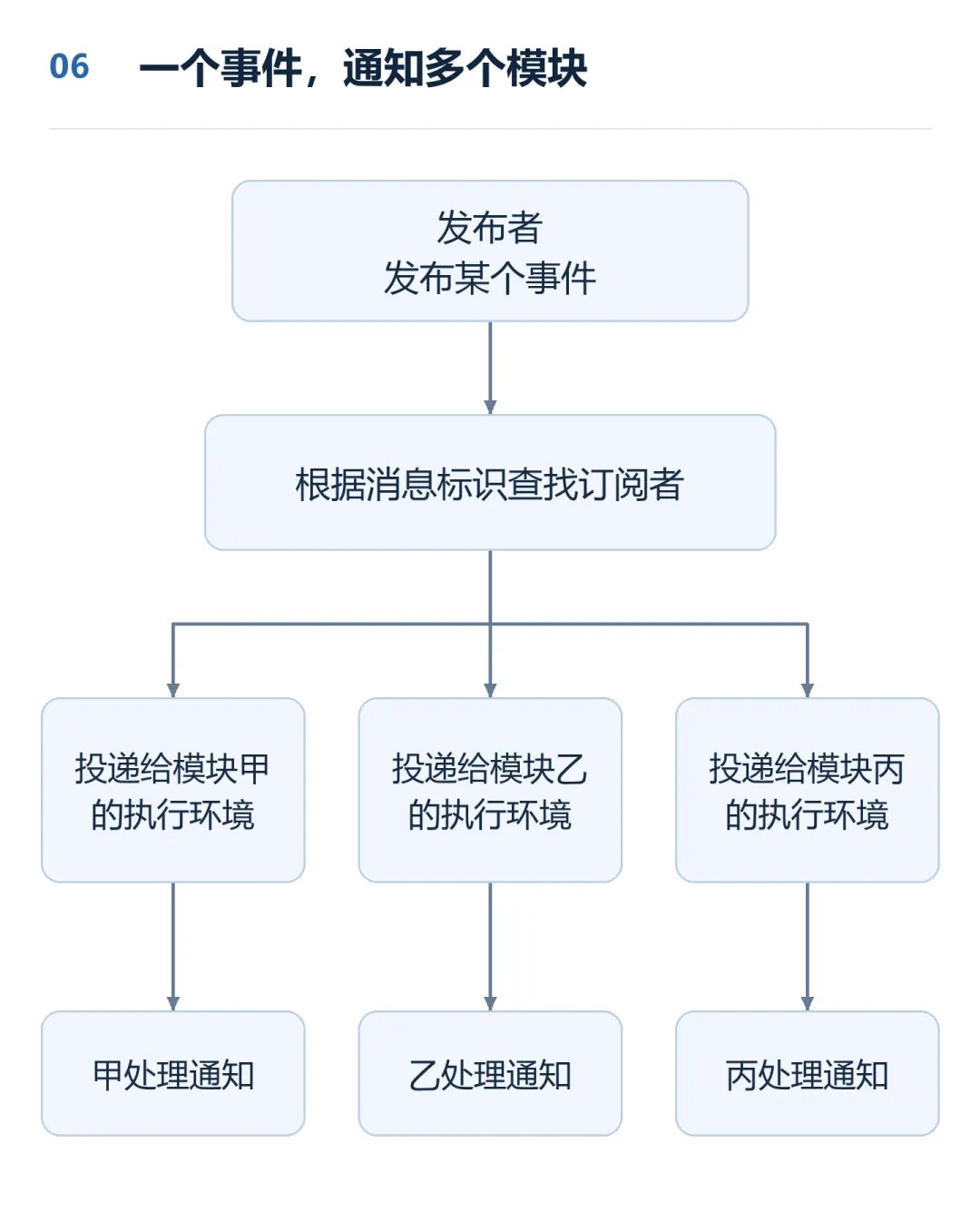

图6：一个发布动作，可以对应多个订阅者的处理任务。 这里的甲、乙、丙只是角色示例，不代表固定的功能组合。 发布订阅的好处，是发布者不需要认识每一个接收者。新增接收者时，可以通过增加订阅关系接入。 但它没有消除所有问题：消息仍需要占用内存，处理仍需要时间，接收者也可能处理失败。共享消息数据、结果确认和失败重试，都要有对应的管理方式。 2. 请求完成一项操作：使用服务调用 另一种情况更直接： 这时可以先查找服务，再交给对应的处理函数。

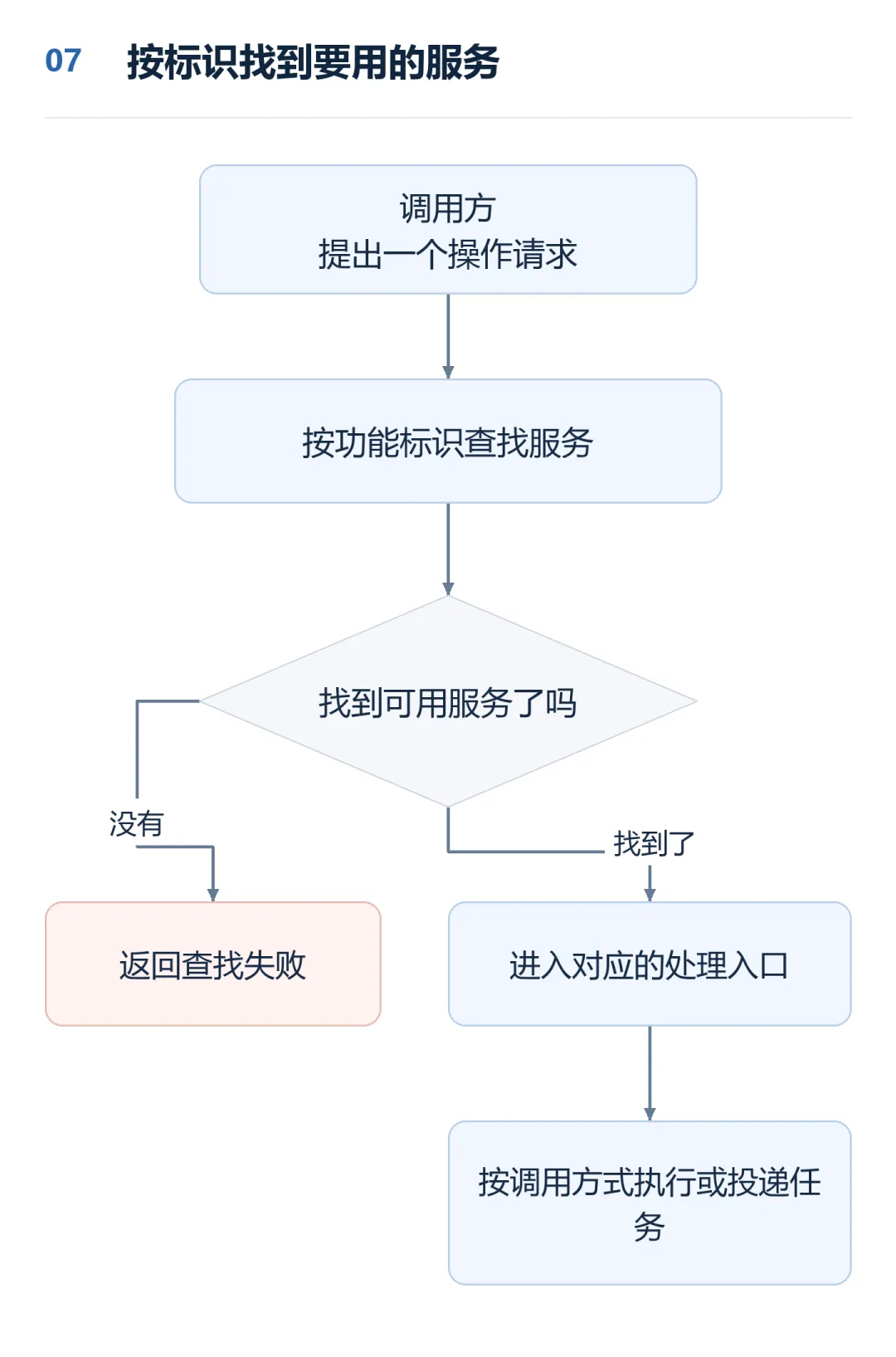

图7：调用方通过服务标识找到能力，而不是到处引用具体函数。 两者可以这样区分：
它们也不必各建一套线程体系。通知和服务请求中的异步工作，都可以借助前面的任务执行器。 框架的组合能力，正体现在这里：新机制利用已有基础，而不是每增加一种通信方式，就重新造一套运行环境。 队列能安排工作，消息能传递事件，但它们还没有回答： 这正是状态机要解决的问题。 以更新过程为例，只看主路径，可以简化成：

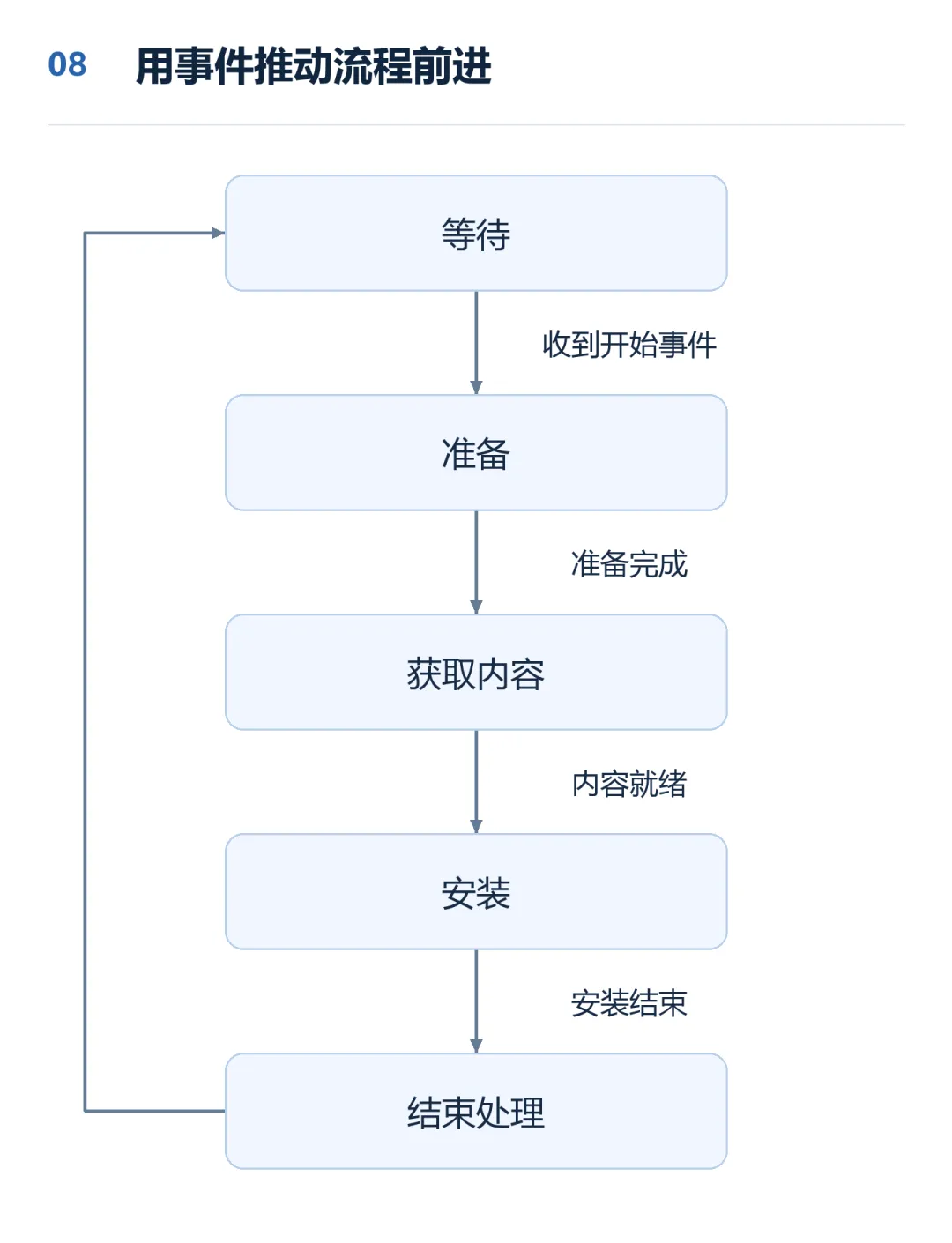

图8：为方便理解而合并后的主路径，省略了连接、清单处理及错误分支等中间步骤。 这里有三个最基本的概念： 状态： 当前在哪一步。 事件： 刚刚发生了什么。 转移： 根据当前状态和事件，决定下一步。 例如，同样是一个“完成”事件，处在“准备”阶段和“安装”阶段，含义就不相同。 状态机负责把这种区别表达清楚。 它还可以在进入或离开状态时执行动作，并通过条件决定某条转移是否允许发生。超时也可以被转换为事件，交给状态机按当前阶段处理。 于是，任务、通知和状态机就连起来了： 需要提醒的是，状态机引擎并不会自动帮我们完成异步工作。它管理的是“流程走到哪里”，任务执行器管理的是“工作在哪里执行”。 有了前面的机制，数据、资源、连接和窗口等服务，就可以在它们之上建立自己的能力。 以数据管理为例，同一个读写入口，可以根据配置把操作交给不同后端：

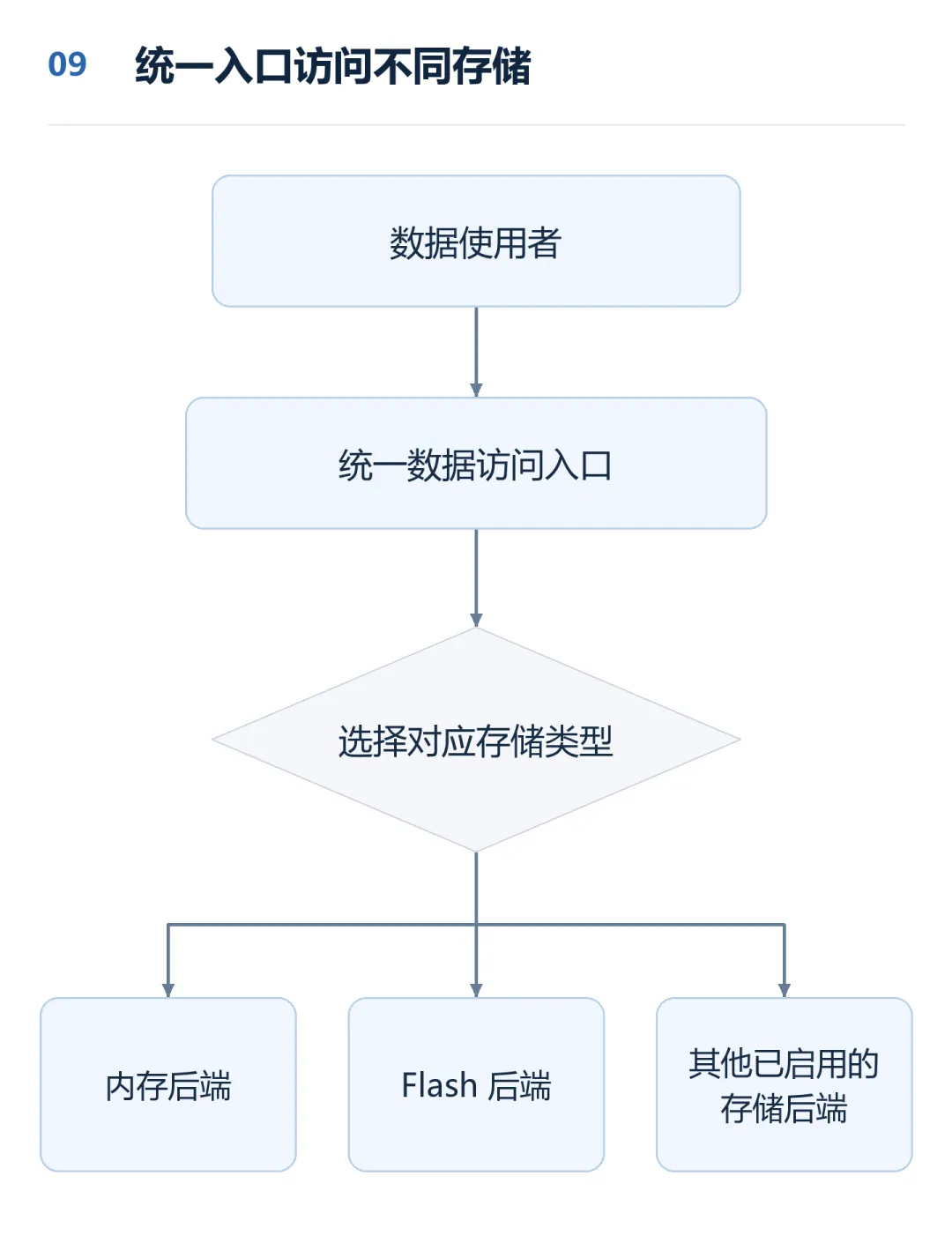

图9：使用者提出读写需求，具体存放方式由配置和后端处理。 例如，同样是读取一项数据，有些数据来自内存，有些来自非易失存储。使用者不需要在每次访问时，都重新处理底层操作。 不过，不能由此认为“所有数据都具有相同的保存方式和事务保证”。 对于需要以完整内容安装和提交的二进制对象，还存在另一套对象管理机制：

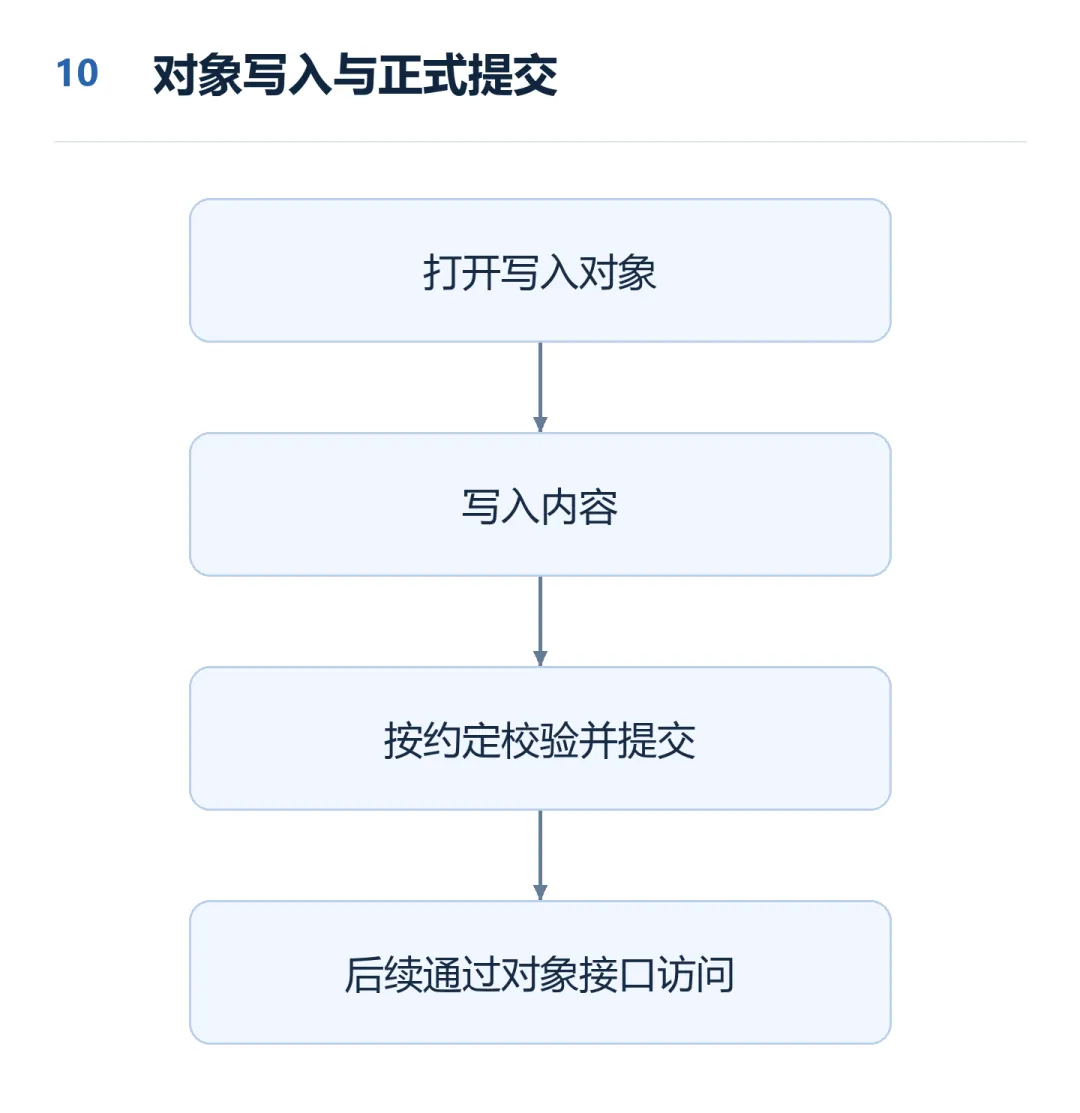

图10：对象写入和对象正式提交，是不同阶段。 这里的“对象”，可以先理解为“一份有身份、可查询、可读写的完整内容”，不必把它想得很复杂。 它与普通数据读写的区别在于：除了内容本身，还需要管理对象位置、提交状态和恢复信息。 这给我们一个很重要的认识： 统一框架，不等于所有东西都塞进同一个接口。职责不同，就应该保留清楚的边界。 前面讨论的模块，可以一起编译到主程序里。 但如果希望某些模块能够单独构建、独立更新，就需要处理新的问题： 双方不再只靠编译时直接连接，怎样保证调用方式仍然一致？ 这时需要约定： 某个模块提供哪些能力。 调用时需要哪些参数。 结果放在哪里。 当前模块是否处在允许调用的状态。 跨独立模块的一次调用，可以先这样理解：

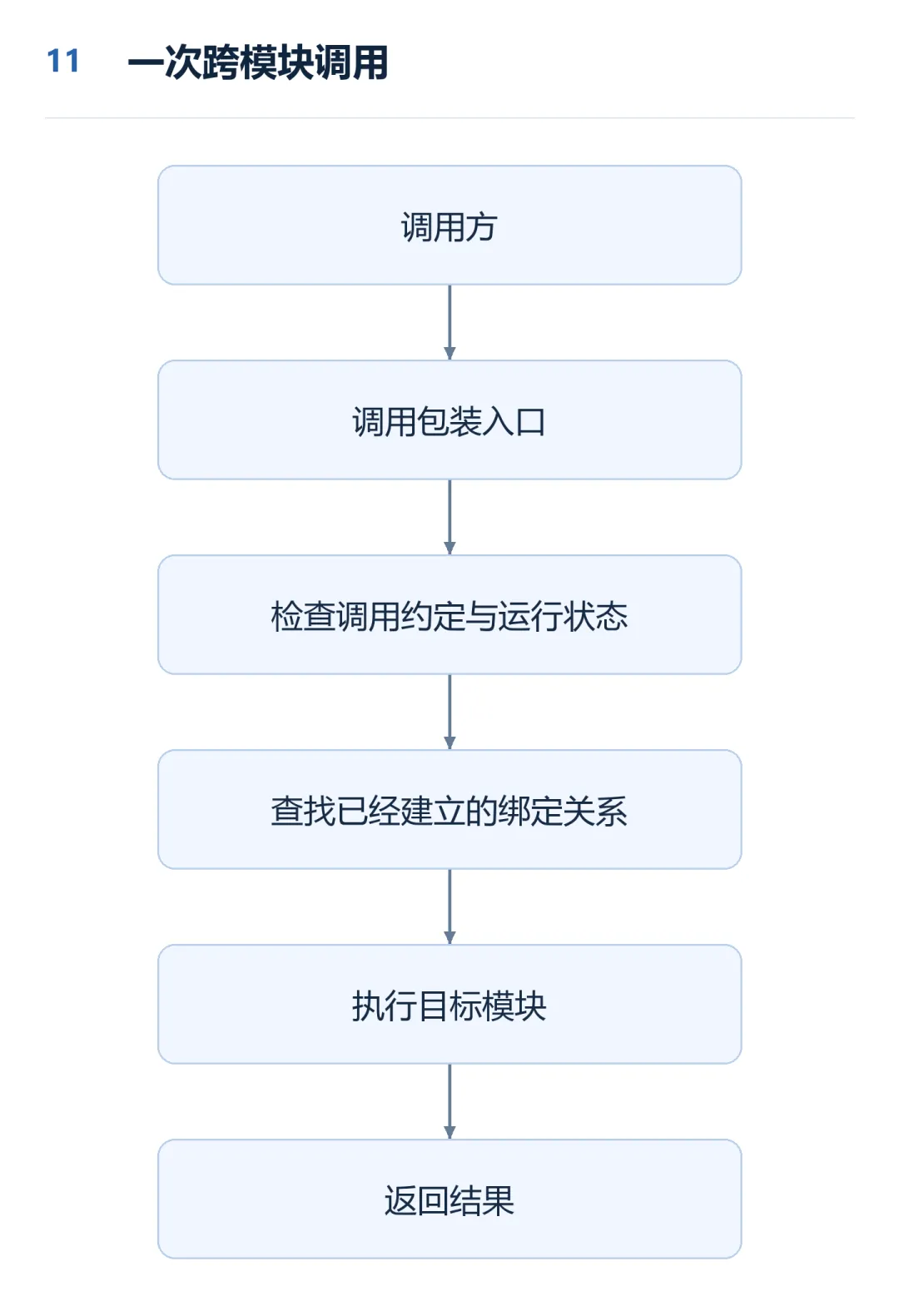

图11：跨模块调用，不只是拿到一个地址就直接跳过去。 这里会用到 RPC、ABI 等通用术语。第一篇先不用急着记缩写，只需要理解： 这种模块间互调，不必经过网络。 同时，独立更新也不等于可以随时替换正在执行的代码。在这里讨论的更新模型中，已绑定模块不会在正常运行期间被在线替换；更新需要协调退出运行环境，再通过重启建立新的运行关系。 还要注意：调用检查不是内存隔离。原生模块中的错误，仍可能影响整个设备，不能把它当作一个可以随意装入不可信代码的安全沙箱。 如果只看某个函数，很容易觉得架构就是一次次调用。 但从系统角度看，还有三个不同时间段： 启动时，准备接口、创建执行环境、初始化组件。 运行时，接收任务、分发消息、处理服务请求、推动状态变化。 更新时，协调退出、安装内容，再重新启动。 尤其是更新，不能只盯着“把新内容写进去”。 如果还有任务在执行，或者还有调用使用旧内容，就不能假装它们不存在。 一个需要遵守的更新顺序，可以概括为：

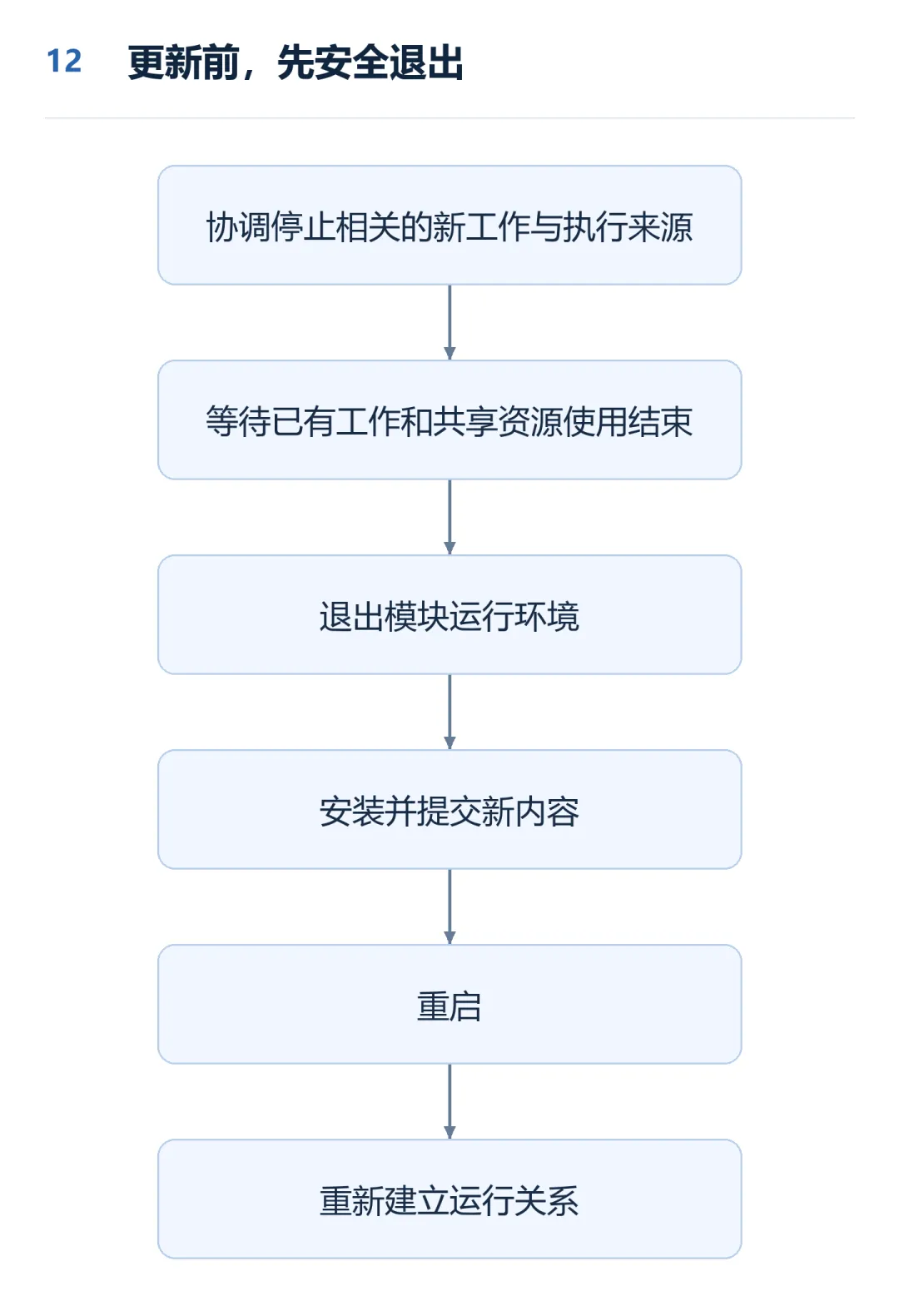

图12：更新模型中的安全顺序。这是跨组件需要遵守的要求，不代表一张图就证明所有失败路径已经处理完善。 这里还有一条不能省略的责任边界： 运行环境能够关闭自身的新调用，不代表它能替整个系统停止所有线程和消息来源。 相关执行来源的停止，需要由外部组织者协调；运行环境再处理自己的在途调用、共享资源和映射释放。 谁负责停止，谁负责等待，谁负责释放，必须分别讲清楚。 运行时的协作只是一半。另一半发生在构建时。 组件需要说明自己有哪些源码、公开哪些接口、依赖哪些能力，以及哪些配置下参与构建。 上层装配配置再决定：这一次选择哪些组件，启用哪些后端，哪些内容进入主程序，哪些内容作为独立模块构建。

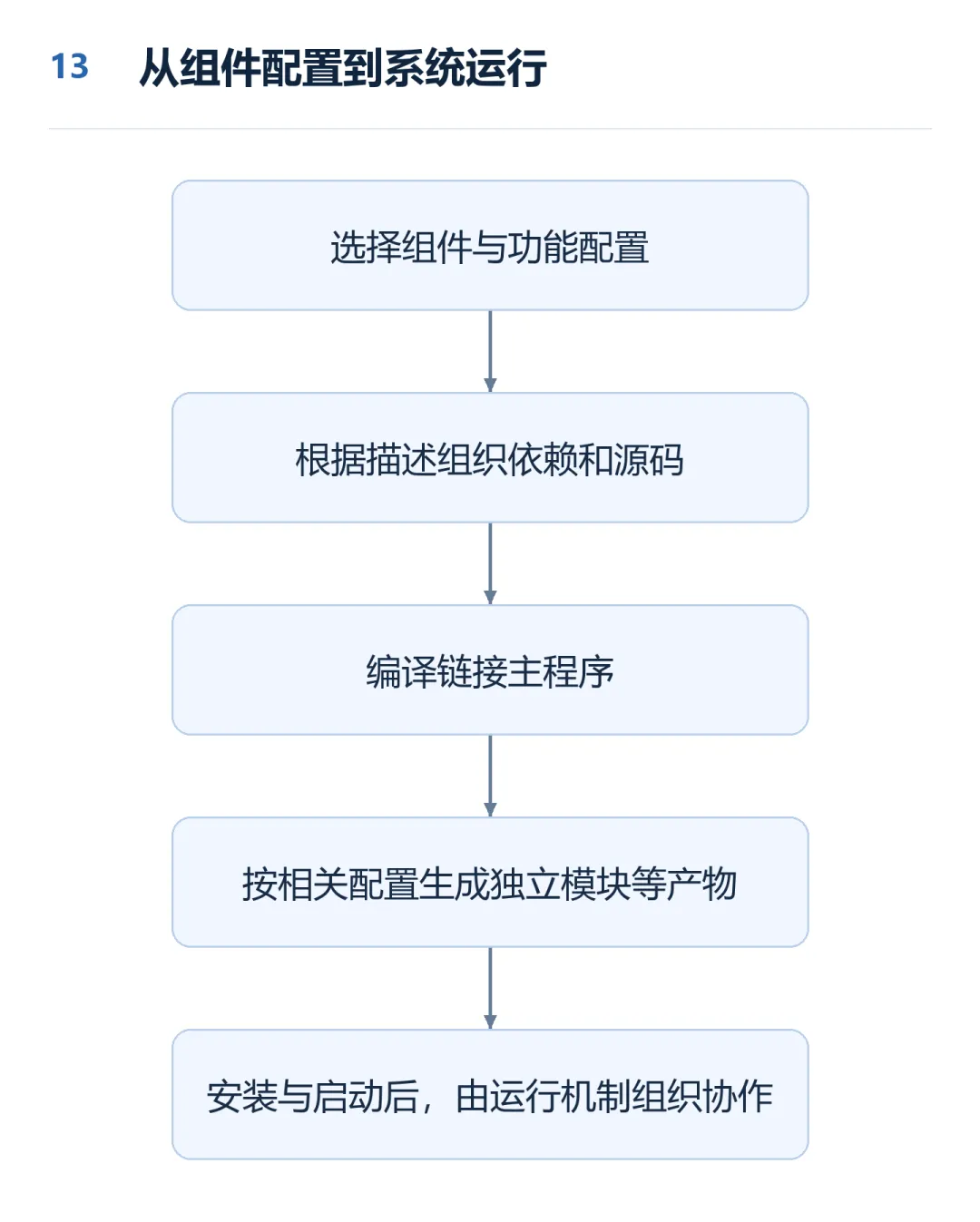

图13：构建时决定“装进来什么”，运行时决定“怎样一起工作”。 因此，一套框架至少需要看清两种关系： 构建关系： 谁依赖谁，哪些内容一起生成。 运行关系： 谁提交任务，谁接收事件，谁处理调用。 组件之间有构建依赖，不等于它们已经按正确顺序初始化；某个请求可以发出去，也不等于目标已经准备好。 这几条关系有关联，却不能混为一谈。 看到这里，你可能已经发现：完整架构不是一个特别庞大的模块，而是若干各负其责的机制组合起来。 以后再看一个模块，可以先问： 它负责什么？ 是提供能力、安排执行，还是组织流程？ 它依赖谁？ 用的是公共接口，还是直接碰到了平台细节？ 它在哪里执行？ 当前线程、目标执行器，还是稍后的回调？ 数据由谁保管？ 谁创建，谁使用，什么时候释放？ 失败以后怎么办？ 返回失败、重试、退出，还是进入恢复处理？ 第一篇不需要记住全部数据结构和调用细节。 只要先看懂这件事： 而日志、内存管理、启动管理、存储和恢复机制，则让这套系统不只在顺利时能工作，也有机会在出问题时说明原因、收好资源、重新开始。🔧 下一篇，我们从最容易被忽略的一步开始： 代码怎么分层，才不会越写越乱？
刚开始写嵌入式程序时，事情往往很简单：
这件事该由谁做？什么时候做？做完通知谁？出错以后，谁来收尾？
阅读说明：文中的名称均采用通用说法。示例中的“模块甲”“任务乙”等只是帮助理解的角色，不代表特定设备功能；流程图省略了实现细节，涉及设计要求的地方会单独说明。
一、先分清：有哪些模块，和它们怎样合作，是两回事
二、最底下的一块：别让每个模块都直接面对平台
上层提出“创建一个线程，使用指定的名称、优先级和栈大小”；适配层负责把这些参数转换为底层能够接受的形式。
三、第二块拼图：这么多模块，应该怎样启动
每个组件先交一张报到表，启动管理器按照安排逐个办理。
四、第三块拼图：把“现在就做”变成“交给合适的人做”
提交成功，只说明工作被接收，不说明工作已经完成。
五、第四块拼图：模块之间，不能只靠互相调用
我需要某项已经登记的能力来处理这个请求。
六、第五块拼图：有先后顺序的流程，交给状态机
现在处在哪一步？收到这个事件以后，下一步应该做什么？
进入某个状态 → 发起一项工作 → 收到完成或超时事件 → 决定下一步。
七、第六块拼图：公共服务不能各管各的一套底座
八、第七块拼图：代码分开发布以后，怎样继续合作
当双方分开构建时，调用也需要一份稳定的约定和对应的检查。
九、把“启动、运行、更新”连起来，才算看到了完整系统
十、这些拼图，最后怎样组装到一起
十一、先别急着追求“大而全”，记住这五个问题就够了
接口把平台差异收拢，任务把执行安排好，消息把变化传出去，调用把能力连接起来，状态机把流程组织清楚。公共服务再利用这些基础，形成完整系统。
