PD-10空柱使用指南:填料选择、筛板安装与装填高度详解
在实验室小规模纯化、脱盐或缓冲液置换过程中，研究人员有时需要根据样品特点，自行选择并装填合适的层析介质。
PD-10空柱提供了一种简单、灵活的小体积装柱方案。它的结构并不复杂，但在填料选择、筛板安装、最小装填高度以及配件搭配等方面，仍有不少值得注意的细节。
本文整理了PD-10空柱的主要规格和常见问题，帮助您快速了解这款产品。
PD-10空柱是什么？
01
PD-10 空柱是一种可自行装填层析介质的实验室用空柱，适合搭配较大粒径的填料使用，可通过重力方式运行；配合PD-10 Spin Adapter离心适配接头，还可以进行离心操作。
由于PD-10空柱底部筛板的孔径范围为20–85 μm，装填粒径较小的填料时，可能出现流速较慢的情况；在离心操作时，还可能存在填料通过筛板流失的风险。因此，建议优先选择粒径较大的填料，例如平均粒径约90 μm的Ni Sepharose 6 Fast Flow（Ni Sepharose 6 FF）亲和填料。
PD-10空柱由哪些部件组成？
02
货号17043501的PD-10空柱包装规格为50套/包装，其中包括：
50 个柱管
50 个上盖
50 个下堵头
100 个筛板
柱管、堵头和上盖均由聚丙烯（PP）制成，筛板材质为高密度聚乙烯（HDPE）。产品在环境温度下运输和保存，截止效期为3年。

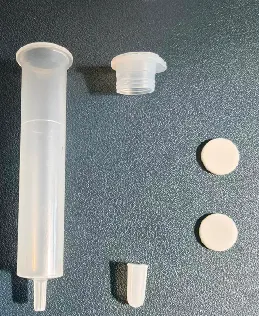

图：PD-10空柱实图（一套）
需要注意的是，空柱到货时下端出口处于封闭状态，使用前需要将出口最前端剪断。
PD-10空柱的主要尺寸
03
PD-10空柱的主要尺寸和容量如下：
柱内径：1.45 cm
柱外径：1.7 cm
顶端最大外径：2.1 cm
柱整体高度：9.45 cm
内管高度：7.9 cm
下端出口长度：1 cm
管内容积：约 13 mL
柱底面积：约 1.65 cm²

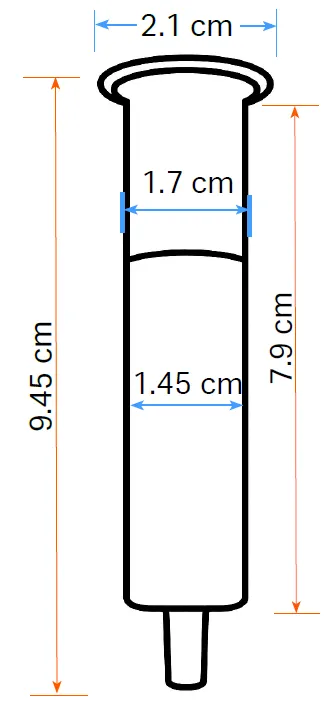

图：PD-10 空柱尺寸示意图
细心观察可以发现，PD-10空柱内壁有一条刻度线，位于内管约5.5 cm高度处，对应约9 mL的柱内容积。不过，这条刻度线并没有特定的功能，并不代表推荐装液体积或操作终点。
筛板有哪些特点？
04
PD-10空柱配套筛板的规格与特点：
筛板孔径：20–85 μm
筛板厚度：0.2 cm
筛板直径：1.5 cm
筛板材质：HDPE
筛板整体较硬，一面光滑，一面相对粗糙。这种表面差异来自生产过程，但两面的过滤能力相同，实际过滤作用发生在筛板内部。
图：PD-10筛板实图
筛板安装时需要区分正反面吗？
一般不需要。光滑面和粗糙面的过滤性能相同，因此两种朝向均可使用。如果希望参考预装PD-10脱盐柱的筛板排布方式，可以让两个粗糙面朝向填料，即上下两块筛板与填料接触的一面均为粗糙面。从实际使用角度看，光滑面相对容易清洁，密封表现也可能更好，但用户无需过度纠结筛板朝向。
最小装填高度是多少？
05
PD-10空柱建议的装填高度应大于0.5 cm。
按照柱内径和底面积估算，0.5 cm的装填高度对应的填料床体积约为825 μL。因此，在设计小体积实验时，建议不要将装填床高设置得过低，以减少床层不稳定或分布不均的风险。
样品或缓冲液体积较大怎么办？
06
当样品或缓冲液体积超过柱管容量时，可以搭配LabMate PD-10 Buffer Reservoir储液槽（需单独购买）。材质：PP聚丙烯，储液槽的管内容积约为25 mL，可用于一次加入较大体积的样品或者缓冲液。储液槽与PD-10空柱连接后，总高度约为18 cm。
使用时，只需将储液槽直接插入PD-10空柱顶部即可完成连接。

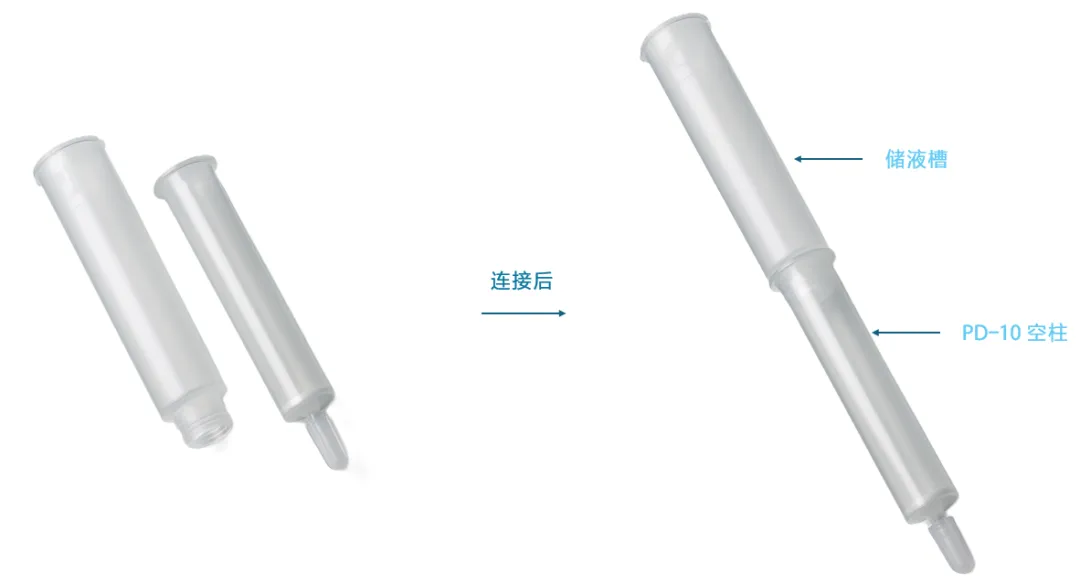

图：储液槽与PD-10空柱的连接方法
化学耐受性和温度需要注意什么？
07
PD-10空柱与储液槽均采用聚丙烯材料制成。具有一定的热稳定性，使用时应注意：
长期暴露于紫外线下可能损伤材料；
强氧化剂可能对聚丙烯造成影响；
在高温条件下，二甲苯等非极性溶剂可能对聚丙烯产生溶解作用。
因此，实际使用前应结合试剂种类、浓度、接触时间和温度综合评估材料兼容性。
可以进行高压蒸汽灭菌吗？
08
PD-10空柱与储液槽可以进行高压蒸汽灭菌，但该方式并未被正式推荐。
如果实验确实需要高压灭菌，建议先使用少量产品进行验证，并检查灭菌后是否出现柱体变形、接口松动或密封性能下降，再决定是否用于正式实验。
哪些配件可以单独购买？
09
PD-10空柱的筛板可以单独购买，但上盖和下堵头不单独销售。

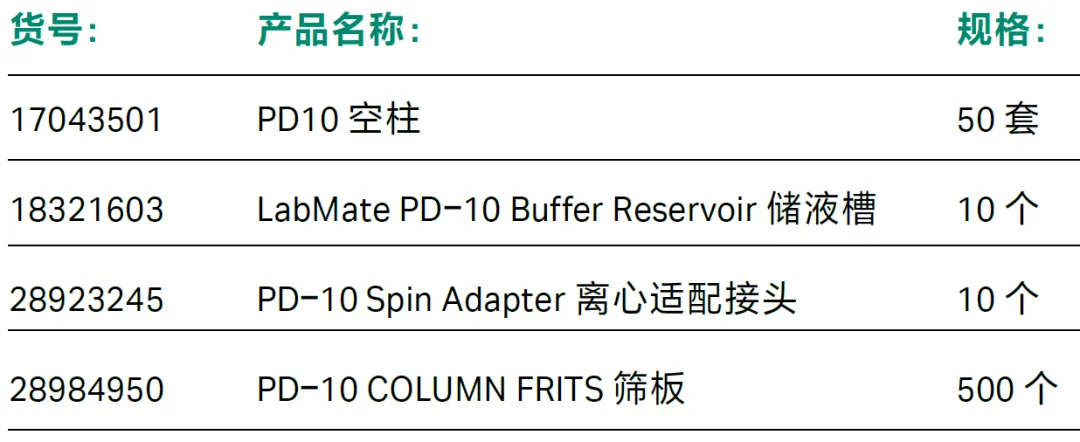

相关订购信息如下：
货号17043501的PD-10空柱包含柱管、上盖、下堵头和筛板。根据实验需求，还可选配相关附件：当样品或缓冲液体积较大时，可搭配储液槽；如需进行离心操作，可搭配离心适配接头，并与50 mL离心管配合使用。
PD-10空柱结构简单，却为实验室小规模层析纯化和方法摸索提供了较高的灵活性。合理选择填料粒径、控制装填高度，并根据操作体积搭配储液槽或离心适配接头，可以让装柱和运行过程更加顺畅。
如果实验涉及特殊溶剂、强氧化剂、高温处理或高压蒸汽灭菌，建议在正式使用前先进行小规模兼容性验证。
