CAD怎么转PDF?不用装AutoCAD,开源项目go-cad支持DWG自动拆页
开源专刊 / CAD 工程工具
CAD怎么转PDF？不用装AutoCAD，开源项目go-cad支持DWG自动拆页
DWG / DXF 解析 · 图幅识别 · PDF 导出 · 文本提取
假设同事发来一份施工图，让你找一下某个楼层的设计说明。
打开才发现，好几幅图铺在同一个画面里。你放大、缩小，来回拖动，终于找到图名。接着还得想：怎么把这部分发给另一个没装 CAD 软件的人？
截个图，字可能看不清；整份文件转过去，对方又未必方便打开。
如果能把这些图按图幅拆开，装进一份 PDF，再用图名做目录，查阅就省事多了。
这正是开源项目 go-cad 最近增加的一项能力。

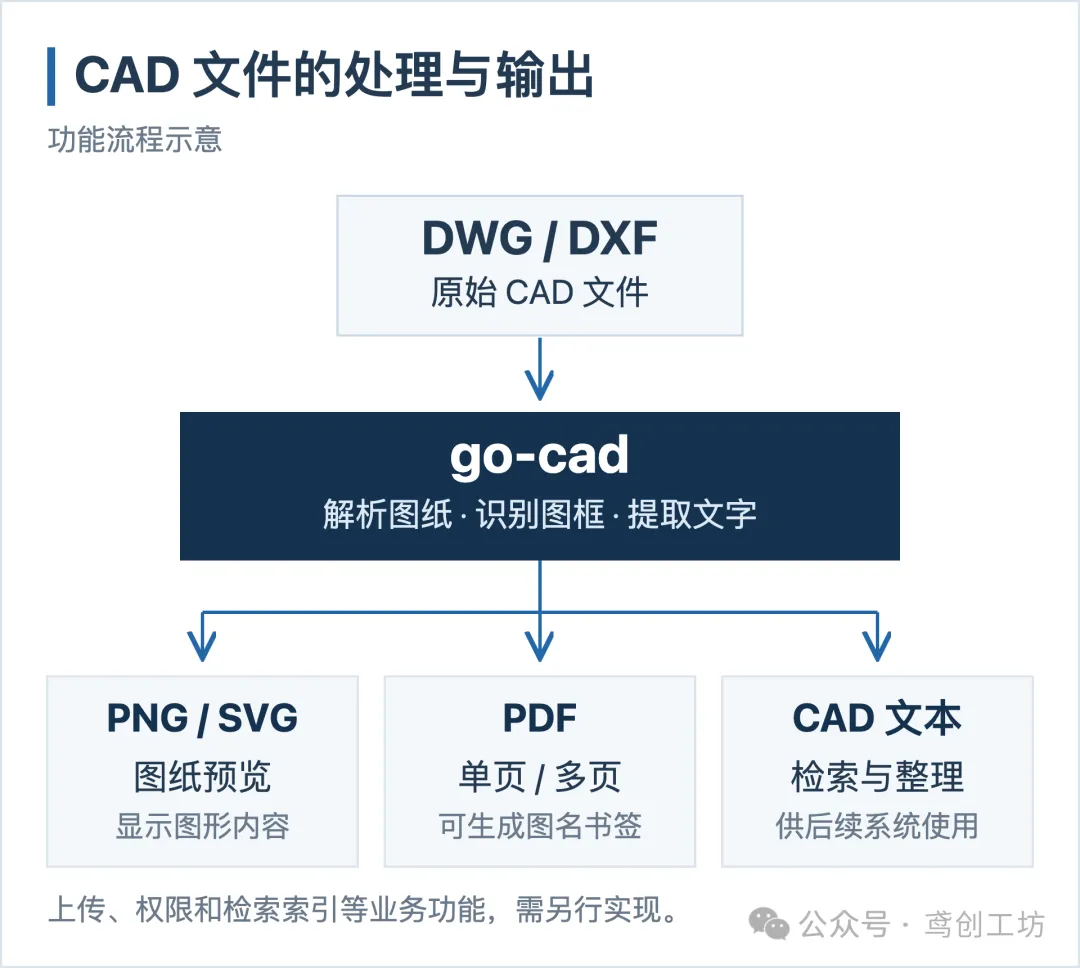

图 1｜CAD 文件的处理与输出。功能流程示意；PDF 能力对应原文所列功能分支，非软件界面或实测结果。
01 / GO-CAD
先解决一个小事：让别人方便看图
go-cad 是一个用 Go 编写的 CAD 处理库，可以读取 DWG、DXF，提取图纸文字，也能生成 PNG、SVG 等格式。
它主要面向开发者。比如，你正在做工程资料系统，希望用户上传图纸后，能在网页里预览，或者下载一份方便分享的文件，就可以考虑把它接进去。
新增的 PDF 导出提供了两种方式：
整张图放在一页。 保留原来的整体关系，适合先看全貌。
按识别出的图幅拆成多页。 翻到对应页面，就能查看其中一幅图；识别到的图名还可以生成书签，方便跳转。
比如，同一份文件里包含楼层平面图、系统图和设计说明。整理成多页 PDF 后，接收者就可以按名字找内容，不必一直在大画布里拖来拖去。

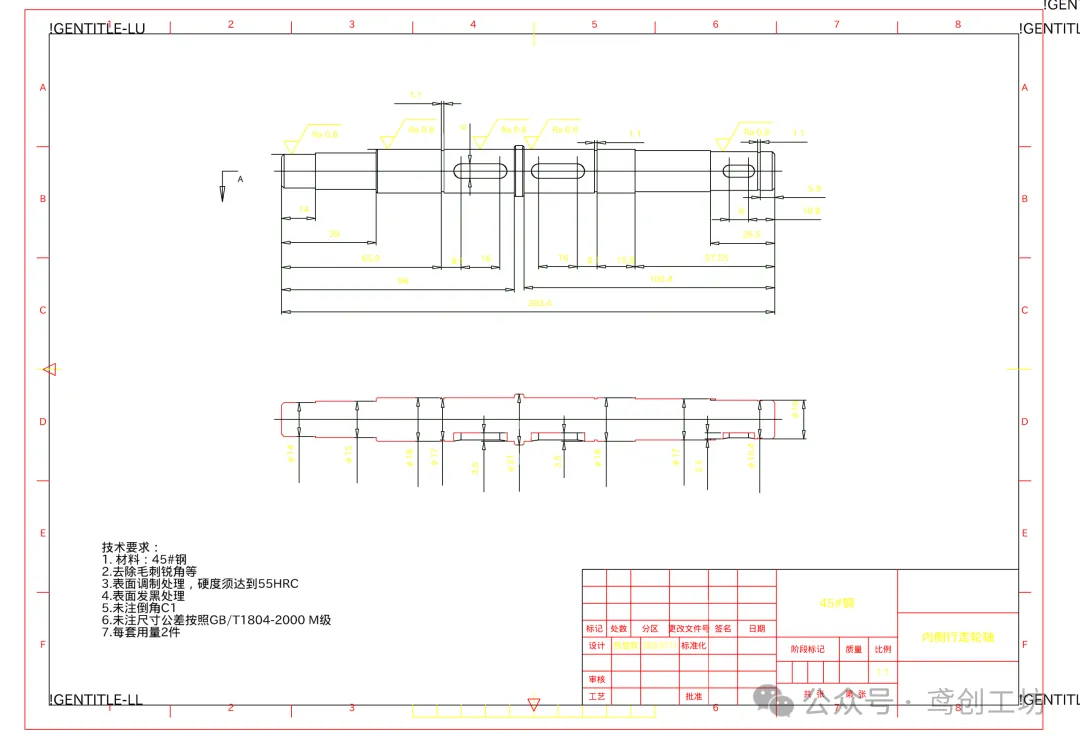

图 2｜机械零件图的 PNG 渲染样例。轮廓、尺寸线与中文技术要求来自项目公开仓库，非本文实测，也不是 PDF 截图。
02 / GO-CAD
能放大看，不代表能复制文字
这里有个容易误会的地方。
按照原文说明，导出的 PDF 使用矢量路径呈现线条和字形。它与普通截图不同，放大查看时可以保留矢量图形的表现。
但代价是：文字已经变成了轮廓，不能像普通 PDF 文本那样，直接选中复制。
所以，这里其实有两种不同的需求：
想把图纸交给别人阅读，可以导出 PDF。
想搜索设计说明、整理材料名称，或者把内容交给 AI，需要使用原始 CAD 的文本提取结果。

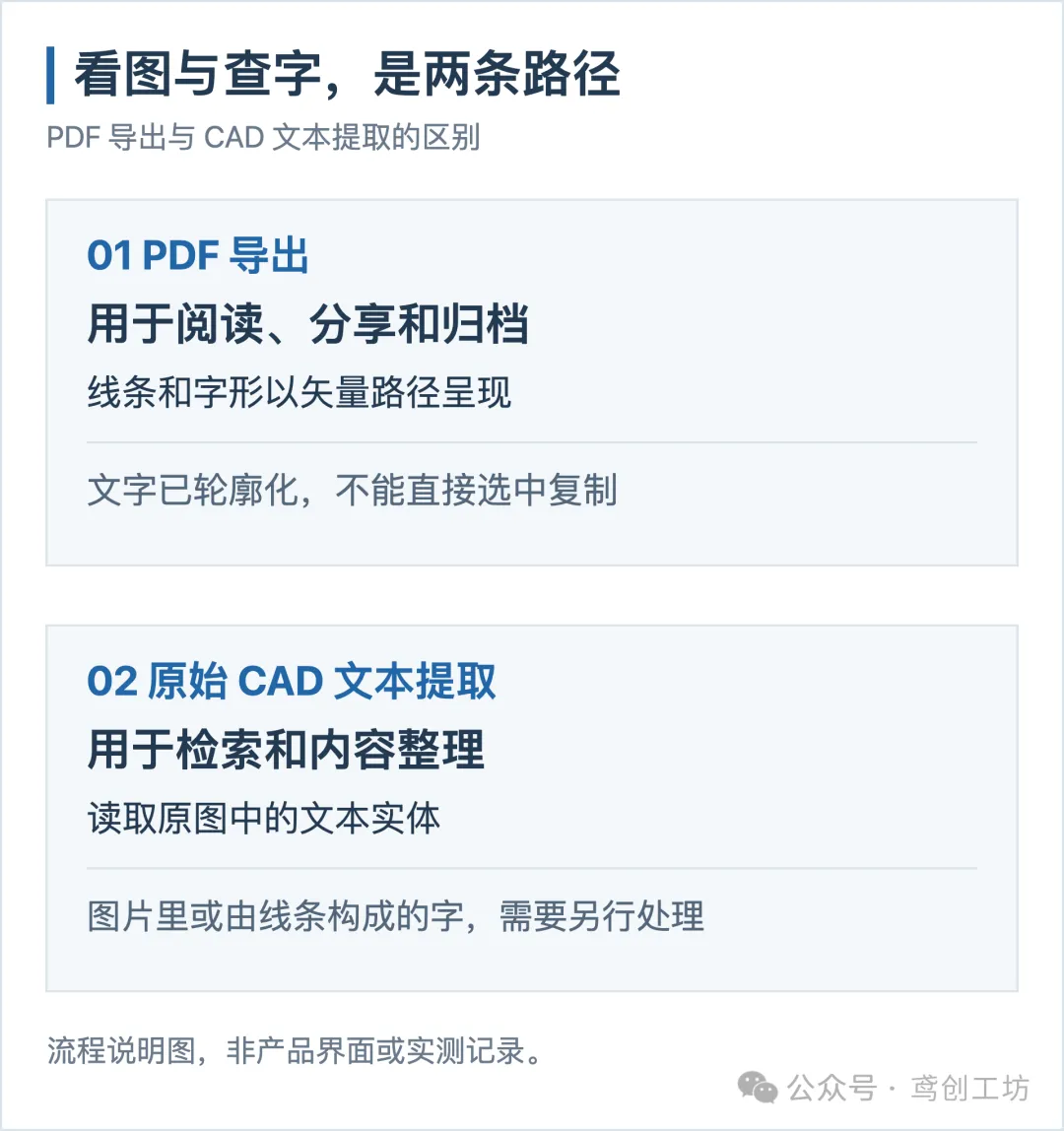

图 3｜PDF 导出面向阅读，CAD 文本提取面向检索和整理。流程说明图，不是产品界面；不表示工具自带检索系统。
图纸看得清，和图纸里的文字能被检索，是两种能力。
中文字体也需要准备。生成端缺少合适字体时，标注效果仍可能受到影响，最好先拿自己的图纸试一次。
03 / GO-CAD
对开发者来说，少的是一轮轮重复处理
做一个图纸资料库，通常不只有“打开文件”这一步。
列表里需要缩略图，详情页需要预览，下载时需要文件，搜索时又需要文字。
go-cad 的用处，是让这些处理可以围绕同一份 CAD 解析结果展开：
在线预览：用 PNG 做预览和缩略图，用 SVG 展示矢量内容。
分享归档：按图幅展示内容，或导出 PDF，方便浏览与传递。
文字检索：提取文字，供后续索引、检索与整理使用。

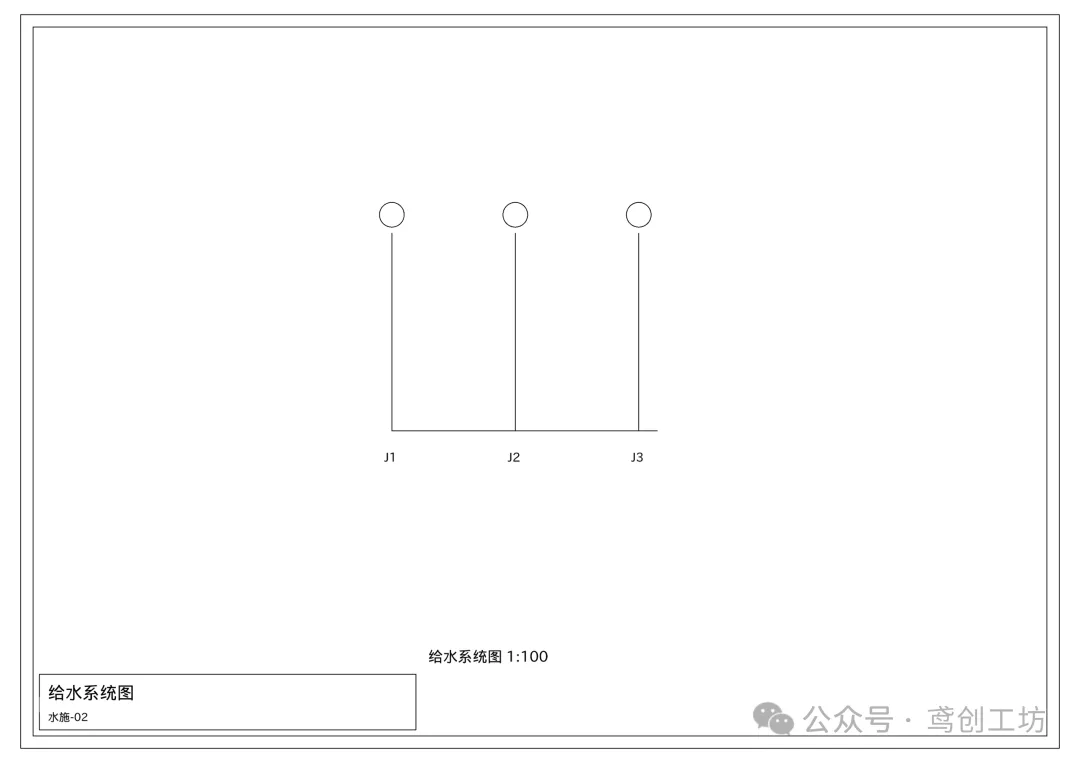

图 4｜识别并单独渲染出的“给水系统图”。来源为项目仓库的 PNG 拆图测试样例，用于说明单幅渲染结果，不是 PDF 截图。
它采用纯 Go 实现，不需要通过 cgo 连接 C 代码，也不依赖安装 AutoCAD 来完成这些处理。对于已经使用 Go 的后端项目，接入方式会更直接。
不过，它提供的是图纸处理能力。上传页面、用户权限、文件管理和搜索功能，仍需要由业务系统完成。
04 / GO-CAD
想体验 PDF，先别装错版本
原文发布时，PDF 导出仍在 feat/pdf-export 分支，尚未合入主分支。
这点比安装命令更值得先记住：只照着主分支的普通安装方式操作，不一定能用到文章里的 PDF 功能。
原文提供了一个固定提交，体验环境要求 Go 1.25 或以上：
bash
go install github.com/unitedrhino/go-cad/cmd/dwg2png@d32c4e587bbf
工具名字虽然叫 dwg2png，但在这个版本中，也可以通过输出文件的扩展名选择 PDF。
整图导出：
bash
dwg2png drawing.dwg -o drawing.pdf
按图幅导出多页 PDF：
bash
dwg2png drawing.dwg -sheets -o sheets.pdf
体验前，建议再查看仓库当前的版本说明。上面的命令沿用原文提供的提交，并非本文的本地实测记录。
05 / GO-CAD
自动拆好以后，还是要对一遍原图
自动识别图框，听起来很省事，但不能把导出成功当成检查完成。
图幅挨得太近，可能被合到一起；一些内容比较稀疏的区域，也可能没有按预期保留。识别不到图框时，多页模式会回退为整图单页。
正式发给别人之前，至少对照原图看一下：
图幅有没有漏，图名是否对应，中文、尺寸和特殊符号是否正常。
如果要拿去打印，还要另行核对纸张与实际比例。
同样，提取出来的文字可以交给 AI 汇总设计说明、整理材料信息，但材料数量、型号和施工要求，仍应回到原图确认。图纸没写的内容，不能让 AI 补出来。
END / GO-CAD
写在最后
go-cad 吸引我的地方，是它处理了工程资料流转中的一段具体工作。
一份 CAD，设计人员需要继续编辑，项目同事可能只想翻阅，资料系统则需要预览、归档和检索。同一份文件，到了不同人手里，需要的形式并不一样。
把图纸转成方便阅读的文件，再把文字单独提取出来使用，这个分工很实用。
如果你正在做工程资料管理、图纸在线预览，或者准备把 CAD 接入知识库，可以先拿一份有代表性的图纸试试。看看关键内容是否完整，比先追求批量处理更有价值。
项目地址：https://github.com/unitedrhino/go-cad
