绮梦工具箱 重大更新,现在已支持安装包

绮梦工具箱 重大更新，现在已支持安装包

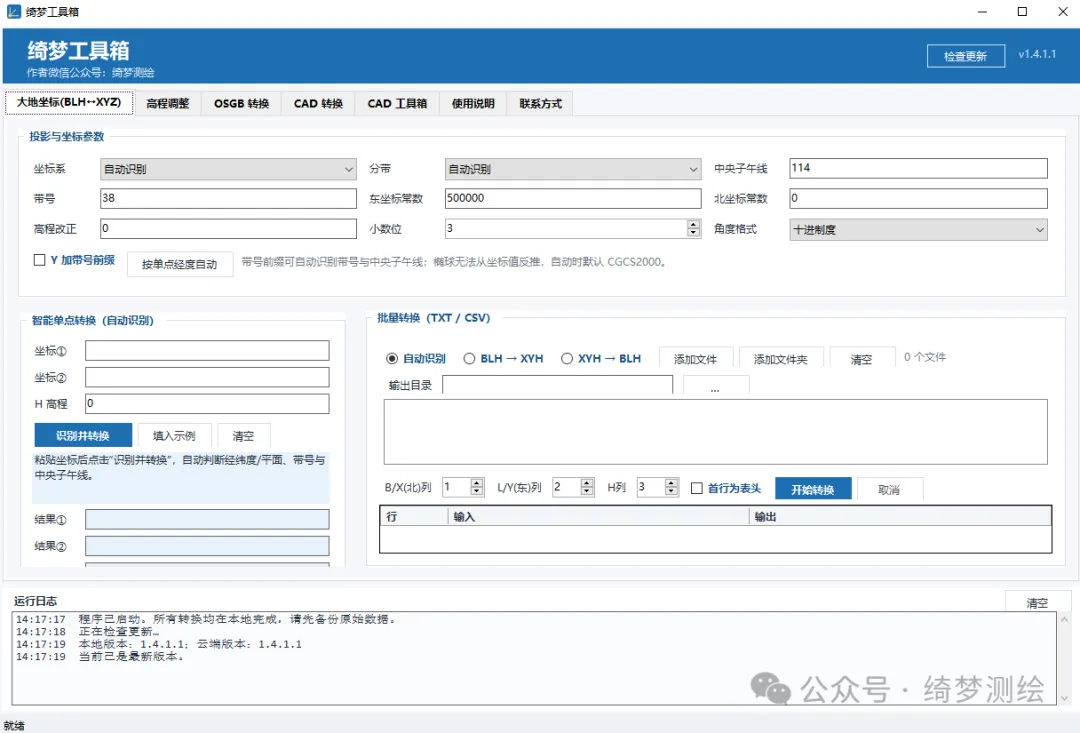

一、大地坐标（BLH ↔ XYZ，高斯-克吕格投影）

1. 大地坐标（B 纬度、L 经度、H 高程）正算为高斯平面坐标（X 北坐标、Y 东坐标、H），平面可反算大地坐标。
2. 椭球可选 CGCS2000、WGS84、西安80、北京54。
3. 智能识别：粘贴坐标后自动判断输入是经纬度还是平面；自动识别带号前缀（Y 前两位）、3°/6° 带与中央子午线；CASS/全站仪常见的“东坐标 Y、北坐标 X”顺序会自动纠正为 X(北)、Y(东)。
4. 支持高斯 3° 带、6° 带和自定义中央子午线；带号可自动推算，也可手工填写。勾选“Y 加带号前缀”后，Y 输出形如 38500000。
5. 单点转换：在坐标①、坐标②、H 高程输入后点“识别并转换”，自动判断并显示结果。
6. 批量转换支持 TXT/CSV/XYZ/DAT，点号在第一列时自动跳过；也可手动设置 X、Y、H 所在列。
7. 角度格式支持十进制度和 DDD.MMSS（如 30.1530 表示 30°15′30″）。

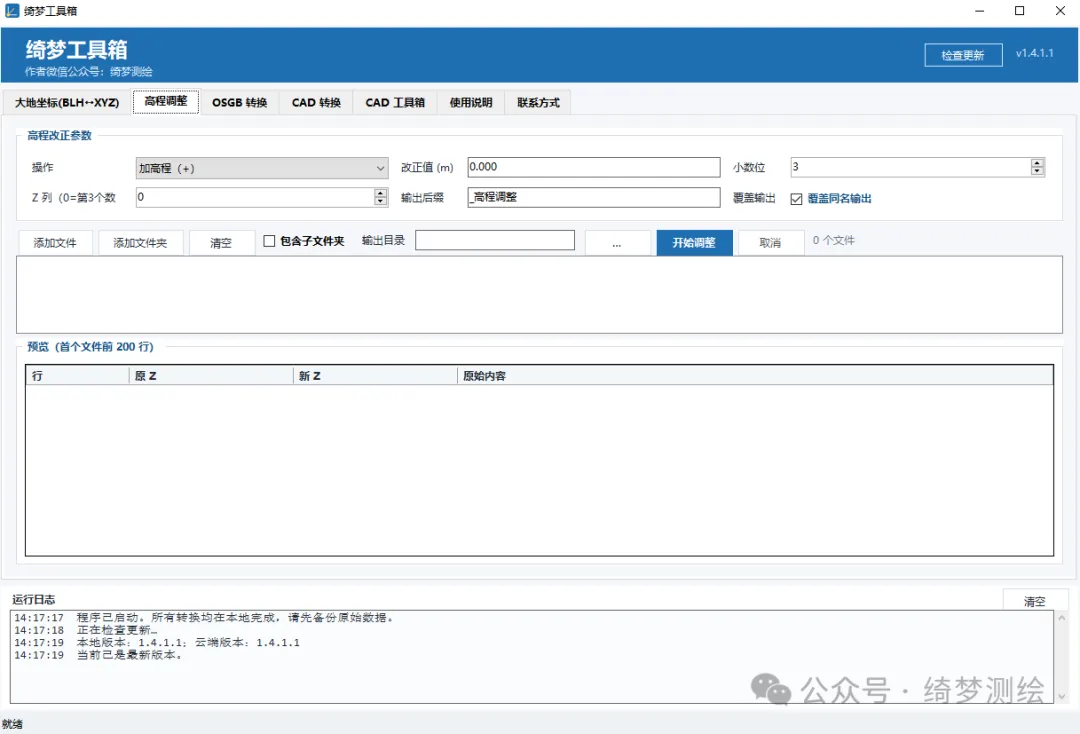

二、高程调整

1. 对 TXT/CSV 中的 Z 值统一加/减常数。
2. Z 列设为 0 时自动取该行第 3 个数字；点号在前时可手工指定。
3. 小数位为 0 时保持原文件小数位；否则按设置位数输出。
4. 自动识别 UTF-8/GBK 编码和逗号、空格、制表符分隔，保留其它列与分隔符。

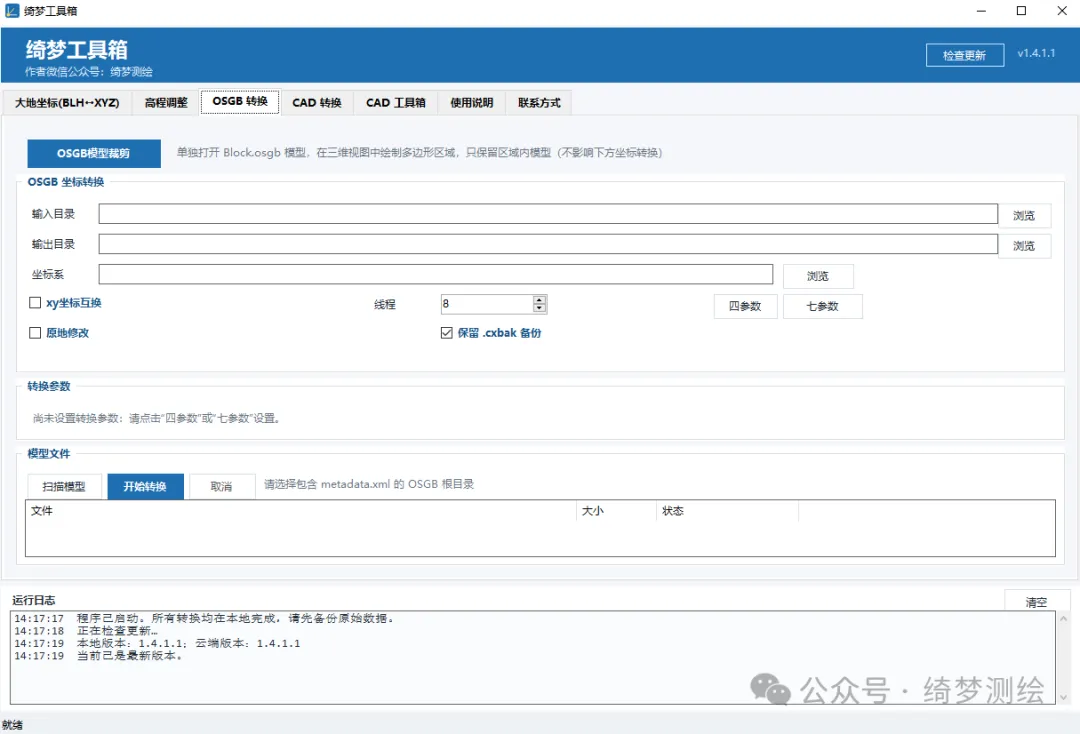

三、OSGB 模型转换

1. 输入目录必须是包含 metadata.xml 的 OSGB 根目录。
2. 七参数：ΔX/ΔY/ΔZ（米）、RX/RY/RZ（秒）、尺度（ppm 或倍率），布尔莎模型。
3. 四参数：ΔX/ΔY（米）、绕 Z 轴旋转角（度）、尺度（ppm 或倍率），可另加 ΔZ。
4. 模型局部顶点绕原点旋转/缩放，SRSOrigin 做完整平移旋转缩放。
5. 默认复制到输出目录，原目录不动；勾选“原地修改”会直接改写，建议保留 .cxbak 备份。
6. 目标 SRS 可填写 EPSG:4549；留空则保留原 SRS。压缩数据流的 OSGB 暂不支持。
7. OSGB 模型裁剪（三维可视化，多边形区域裁剪）：     · 点“OSGB模型裁剪”选择 Block.osgb（所在目录须含 metadata.xml），自动打开三维预览窗口；     · 视角操作：左键拖动旋转，中键/右键拖动平移，滚轮缩放（Shift/Ctrl+滚轮也可平移）；     · 点“画多边形”进入绘制模式：左键在模型表面单击加点，线条实时跟随鼠标；绘制中仍可右/中键平移、Ctrl+左键旋转、滚轮缩放；     · 双击（或点“闭合”）结束绘制：显示多边形轮廓与半透明填充面，此时左键拖动拐点圆点可调整形状，“撤销”回退上一点，“清除”重新绘制；     · 点“裁剪输出”选择输出目录：模型按多边形实时裁剪预览，同时完成实际裁剪输出；输出目录旧文件会被自动清空，请勿指向原模型目录；     · 裁剪规则：完全在外的瓦片不输出，跨边界的瓦片做顶点级裁剪，结果输出到新目录，原模型不动；输出结果可用 DasViewer 等软件检查；     · 提示：裁剪按模型平面范围（X 东、Y 北）判断，适用于投影坐标系的模型；输出前请关闭正在查看输出目录的模型查看软件，避免文件占用。

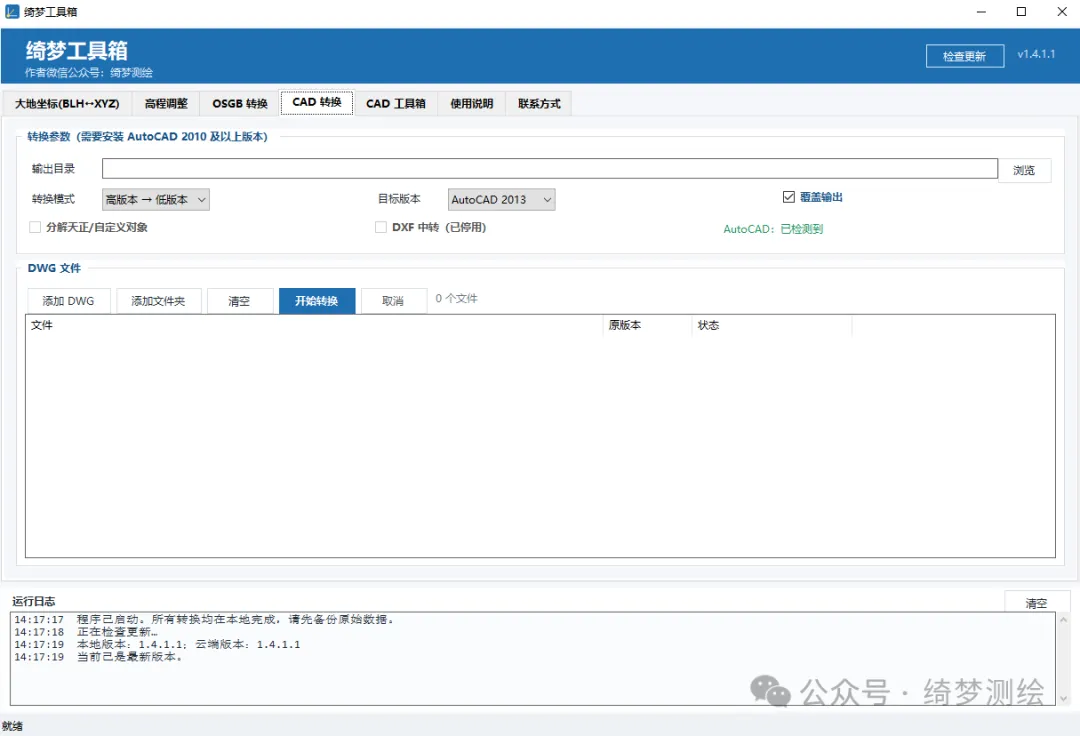

四、CAD 转换（需要安装 AutoCAD）

1. 本页通过 AutoCAD 自动化完成，需安装 AutoCAD 2010 或更高版本。
2. 高版本→低版本：可选 2013/2010/2007/2004/2000，输出对应 DWG。
3. 教育版→普通 CAD：AutoCAD 2015 及以上另存后自动去掉可见教育版戳记；请遵守授权约定。
4. 天正/自定义对象→普通 CAD：分解 TCH/T20/TD/TWT/代理对象后另存为普通 DWG；智能对象会变成基本图元，建议保留原图。
5. 批量转换时请勿在 AutoCAD 中手工操作同一批图纸，转换期间不要关闭弹出的 AutoCAD。

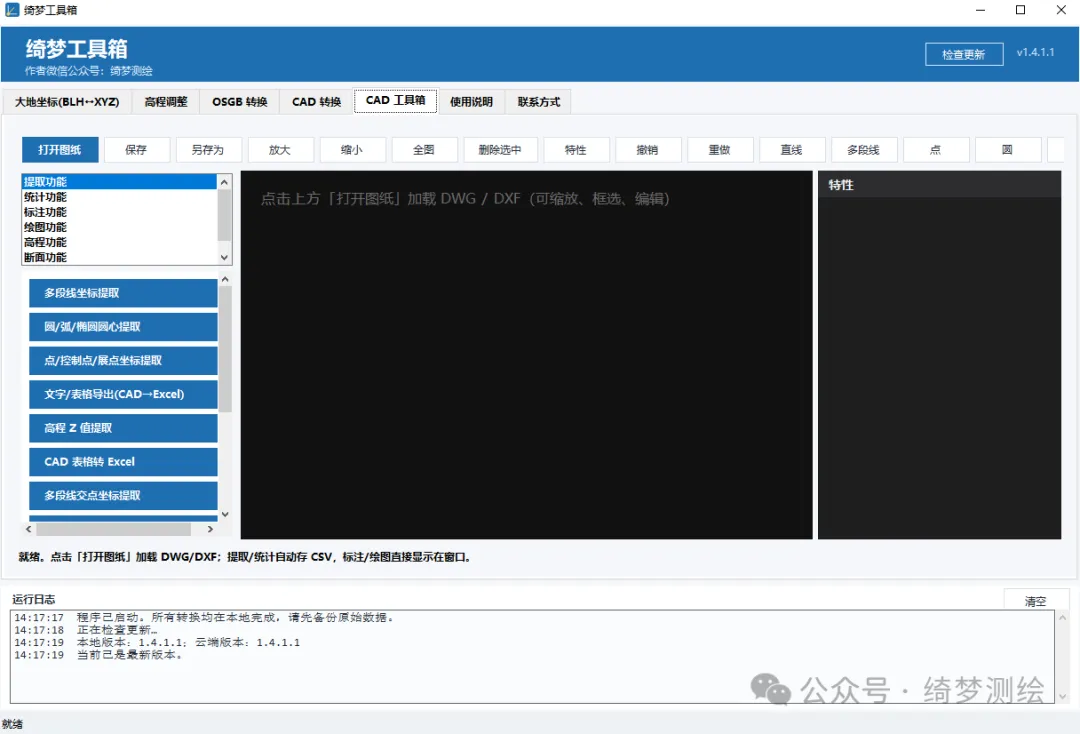

五、CAD 工具箱（完全离线，无需 AutoCAD）

1. 打开图纸：点“打开图纸”加载 DWG/DXF，基于 ACadSharp 解析 + GDI+ 自绘，无需安装 AutoCAD。
2. 图纸查看：滚轮缩放、中键平移、双击全图；左键点选、按住拖框可框选。
3. 特性面板：查看并修改实体特性（图层、颜色、线型、线宽、可见性、坐标/半径/顶点/凸度）及 CASS 编码（SOUTH 扩展数据）；无选择时显示图纸信息。
4. 绘制编辑：直线、多段线、点、圆、文字、移动；每个动作前自动保存，可多步撤销/重做。
5. 对象捕捉：鼠标移动时自动吸附到端点、中点、圆心、节点、象限点、交点、插入点、垂足、切点、最近点，显示捕捉标记与提示；工具条可一键开关，“捕捉设置”可逐项勾选。
6. 数据工具（60+ 项，全部离线）：     · 提取：多段线/圆心/点/文字/高程 Z、面积长度（含亩）、交点、点线坐标、Excel(CSV) 转 CAD、方格网点；     · 标注：坐标、直径、面积、方位角、弧长、角度、坡度、管线、圆弧等分等；     · 绘图：图框、坐标格网、十字丝、三角网边界、圆弧转 PL、亩/㎡换算等；     · 高程：Z 值修复、等高线分色、多种内插、加减常数、小数位、高程标注、点号展点等；     · 常用：地物另存、房屋合并、实体分解、删图框、花圃、宗地四至、含岛面积等；     · CASS 数据：方格网高程、展点号、桩号里程、中边桩、横断面、无编码检查等。
7. 提取/统计结果自动保存为 CSV（Excel 可直接打开）；标注/绘图直接显示在图纸上。
8. 说明：CASS 数据功能为“数据层面等价”（里程/桩号沿线路计算、编码读写 SOUTH 扩展数据），并非 100% 等同南方 CASS 内部命令；Excel 转 CAD 目前读 CSV。

本次更新和叠代很感谢一位国际友人的无偿帮助！主要OSGB 模型裁剪我搞不定！

软件还是有很多问题！也希望各位可以来反馈问题！

软件以实用为主，就没有搞什么好看的界面还望各位用的习惯！

本软件是免费的！
